Вакуумный выключатель HVX-E в версии выкатывания по направляющим рейкам с 64-контактным соединителем, расположенным сверху.
Конструкция вакуумного выключателя типа HVX применяет широко зарекомендовавший себя принцип интеграции вакуумной камеры в изоляторе, в котором секция полюсов крепится к корпусу привода в двух местах. Многофункциональная секция полюсов не только служит изолятором между полюсами и землей, но также выполняет все функции опоры и защиты.
Модули
Привод
Основные характеристики
Одновальная система с одной цилиндрической пружиной для включения (ON) и отключения (OFF)
Оптимальная адаптация к малой величине перемещения контакта в вакуумной камере
Минимальное энергопотребление
Описание

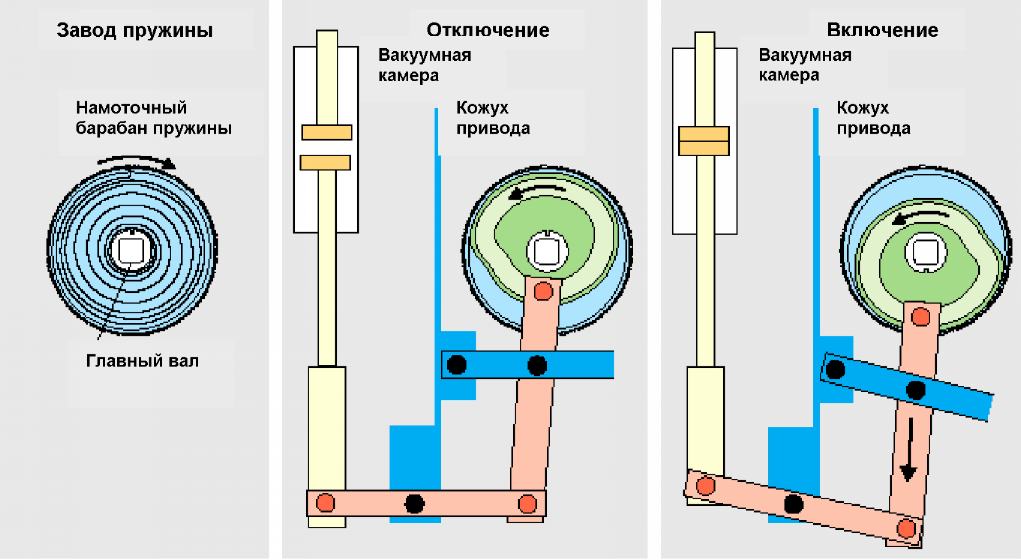

Новое поколение вакуумных выключателей характеризуется полной оптимизацией кинематики приводов вследствие использования современных вакуумных камер. Принцип работы: Энергия для полного рабочего цикла находится в цилиндрической пружине. Кулачковые диски управляют замыканием и размыканием контактов в вакуумных камерах. После замыкания, завод пружины может продолжаться, что позволяет сохранять энергию для полного цикла автоматического повторного включения.
Поставляются две стандартных модели приводов: пружинный механизм FH 2-01 с ручным управлением или пружинный механизм с заводкой от двигателя FK2-01. Соответствующие блокировочные устройства предотвращают ошибочное срабатывание приводов.
Кроме локального механического приведения в действие отключающих элементов в ручном режиме, возможно также электрическое дистанционное управление или приведение в действие первичных реле приводов.
Секция полюсов

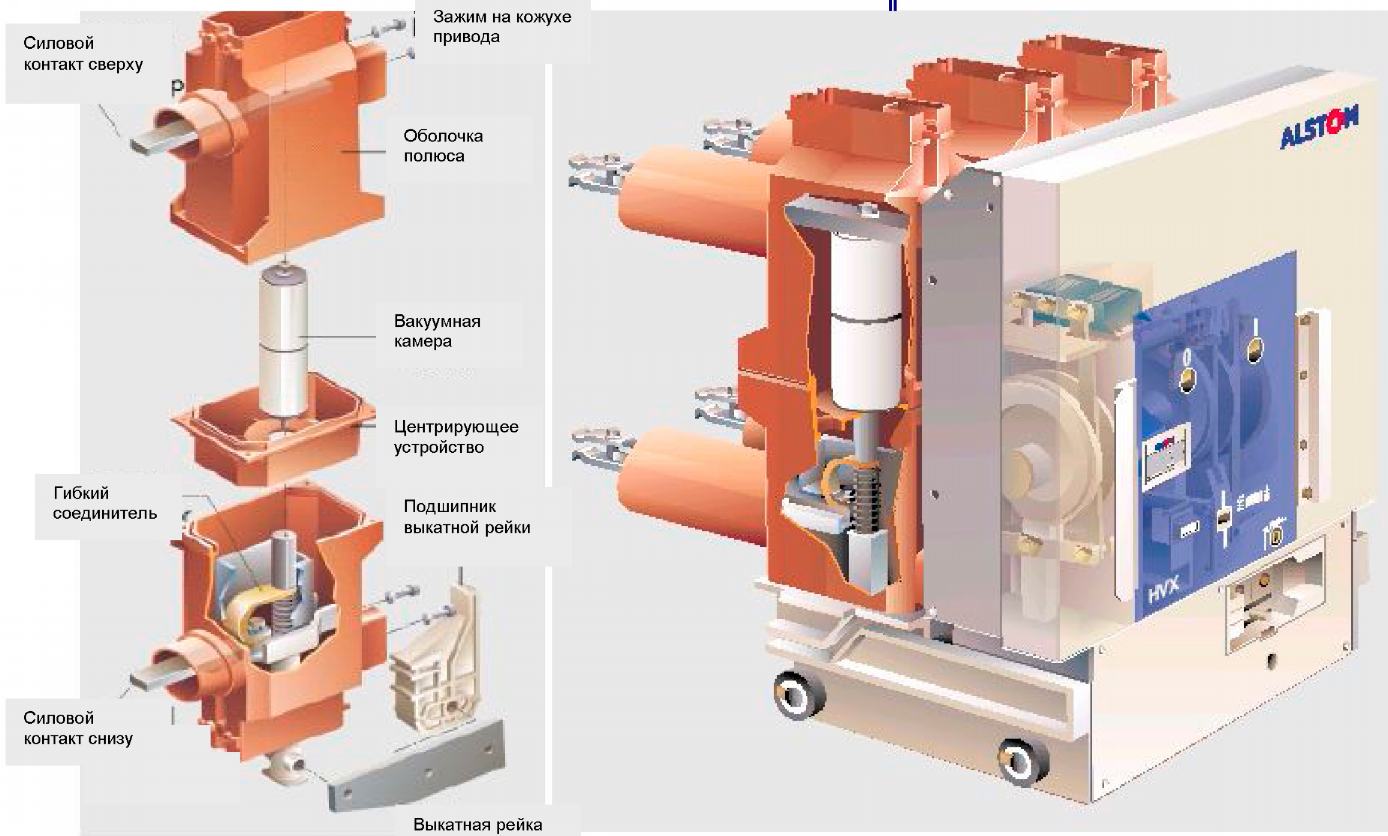

Опорным элементом всей секции полюсов является многофункциональная оболочка полюса. Она также служит механической опорой для верхних и нижних силовых контактов и предохраняет вакуумную камеру от механического воздействия. Таким образом, «мосты» из изолирующего материала между фазами отсутствуют.
Количество отдельных элементов было сведено к минимуму благодаря включению большого количества функций в оболочку полюса.
Модуль для выкатывания по направляющим рейкам
Модуль для выкатывания по направляющим рейкам включает следующие компоненты: • привод для перемещения вакуумного выключателя HVX в рабочее / отключенное положение
| Тип | FH 2-01 (ручной привод) | FK 2-01 (привод с заводкой от двигателя) |
| Механические элементы | ||
| Кнопка отключения OFF | • | • |
| Кнопка включения ON | • | • |
| Датчик положения выключателя | • | • |
| Счетчик механических операций | • | • |
| Датчик положения пружины | • | • |
| Электрооборудование | ||
| Двигатель для завода пружины | • | |
| Соленоид включения | •1) | • |
| Соленоид отключения | •1) | • |
| 8 вспомогательных контактов | • | • |
1) поставляется только по запросу
Вакуумный выключатель HVX-E в версии выкатывания по направляющим рейкам с 36-контактным соединителем, расположенным снизу.
Потребляемая мощность и диапазон отключающих параметров расцепителей
| Диапазон отключения | Потребляемая мощность | |||||
| Расцепитель | Обозна чение | Номинальное напряжение питания Ua в [В] | Напряжение отключения при пост, токе | Напряжение отключения при перемен токе 50/60 Гц | При пост, токе прибл [Вт] | При перемен токе 50/60 Гц прибл [ВА] |
| Катушка включения | 24 | 16 В до 40 В | <250 | <250 | ||
| F2 | 48; 60 | 33 В до 66 В | ||||
| 110; 120; 125 | 60 В до 140 В | |||||
| 220; 230 | 130 В до 260 В | |||||
| Катушка отключения | F11 | 24 | <250 | <250 | ||
| F12 | 48; 60 | 33 В до 66 В | ||||
| F13 | 110; 120; 125 | 60 В до 140 В | ||||
| 220; 230 | 130 В до 260 В | |||||
| Расцепитель минимального напряжения | 24 | 35 до 0 % Ua | 10 | 10 | ||
| 48 | ||||||
| F4 | 60 | |||||
| 110 | ||||||
| 125 | ||||||
| 230 | ||||||
| Диапазон отключения | |||
| Расцепитель | Обозначение | Номинальный ток /а В [А] | Ток отключения при перемен токе 50/60 Гц |
| Расцепитель работающий от трансформатора | F3 | 0,5 | 90 |
| 1 | До | ||
| 5 | 110%/а | ||
Потребляемая мощность и диапазон напряжений приводных механизмов
Оборудование привода
Базовая модель привода, характеристики которой приведены в таблице, может быть оснащена следующими дополнительными устройствами по запросу:
8 дополнительных вспомогательных контактов
2-ой шунтирующий расцепитель отключения
расцепитель минимального напряжения
расцепитель, работающий от трансформатора
высокочастотный контакт VHF для кнопки отключения OFF*
высокочастотный контакт УНР для кнопки включения ON*
расцепитель первичного реле
импульсный контакт первичного реле
реле отстройки от «качаний»
* Разрывной контакт в цепях с неустойчивым коротким замыканием
Приводной механизм завода пружины с рычагом
Около 25 оборотов за один рабочий цикл.
1) Воздействие тока включения на приводной двигатель можно не приниматься в расчет, поскольку его продолжительность чрезвычайно мала, и при условии, что система защищена посредством микро-выключателей с токовыми характеристиками типа С.
| Диапазон напряжений | Потребляемая мощность | ||||
| Номинальное напряжение питания Ua в [В] | max. | min. | при пост, токе прибл. [Вт] | при перемен токе 50/60 Гц прибл. [ВА] | Пусковой ток [А] |
| Пост, ток 24 | |||||
| 48 60 110 220 | 85 до 110% Ua | 100 | - | 1) | |
| Перемен, ток (110) 120 (220) 230 | 132 В 253 В | 93 В 187 В | - | 100 | 1) |
Вспомогательные переключатели и концевые выключатели двигателя
| Обозначение | Кол-во контактных элементов | Номинальный (нормальный) ток | Разъединяющая способность |
| S1 | 8 | 15 А | при 48 В пост, тока L/R = 10 мс 10 А при 125 В пост, тока L/R = 10 мс 3.8 А при 220 В пост, тока L/R = 10 мс 2 А при (110) 120/(220) 230 В перем. тока 10 А |
| S2 | 8 |
Один НЗ и/или НО контакт вспомогательного переключателя необходим для каждой катушки включения и/или отключения.
Описание вторичного оборудованияРасцепители
Вспомогательный расцепитель (Шунтирующий расцепитель)
Катушка вспомогательного расцепителя питается от вспомогательной цепи через отключающий контакт. Импульс может быть инициирован вручную, через независимый переключатель, расцепитель максимального тока или расцепитель минимального напряжения. При подключении к цепи переменного тока, катушка питается через выпрямитель, установленный в корпусе выключателя. Поскольку катушка предназначена только для кратковременного возбуждения силового поля, ток возбуждения проходит через контакт вспомогательного переключателя, который управляется валом выключателя; после выполнения отключения, этот контакт разрывает токовую цепь.
Расцепитель максимального тока косвенного действия (Расцепитель, работающий от трансформатора)
Расцепители максимального тока используются для автоматического отключения коммутационных устройств в случае коротких замыканий и перегрузки по току. При срабатывании устройства защиты, происходит возбуждение расцепителя током трансформатора, вследствие чего происходит отключение выключателя. Эти расцепители работают от вторичных токов трансформатора 0.5 А, 1 Аи5А.
Расцепитель минимального напряжения
Расцепители минимального напряжения постоянно питаются от вспомогательной цепи. При разрыве цепи или значительном падении напряжения, коммутационное устройство отключается без задержки. Если расцепитель минимального напряжения питается от трансформатора напряжения, установленного ниже выключателя, возможна установка блокирующего устройства, которое предотвращает отключение выключателя, если он не включился полностью.
Независимые переключатели
Вспомогательные переключатели
Вспомогательные переключатели всегда приводятся в действие непосредственно от вала выключателя через промежуточное соединение, то есть их положение всегда совпадает с положением главных контактов. Выключатели обычно оснащаются 8-контактным вспомогательным переключателем. Еще восемь коммутационных элементов могут быть установлены для вспомогательных токовых цепей.
По запросу:
Электронный расширитель импульсов
Электронный расширитель импульсов, тип С27 900, расширяет мгновенный импульс до 50 мс и обладает следующими преимуществами:
пригоден для работы с кратковременными контактными импульсными сигналами > 1 мс
не зависит от входного напряжения, то есть 24 В - 240 В перемен./пост. тока
не зависит от воздействия климатических и окружающих условий
постоянно воспроизводит мгновенный импульс
непостоянное значение мгновенного импульса
не требует технического обслуживания
простота установки, не требует вмешательства в механическую систему выключателя.
Пусковые устройства (Высокочастотные контакты VHF)
Пусковые устройства являются переключателями мгновенного действия, которые устанавливаются на привод.
В отличие от вспомогательных переключателей, пусковые устройства приводятся в действие в зависимости от положения коммутационного устройства, т.е. приводятся в действие, например, посредством кулачков или различными элементами, установленными в выключателе. Независимые переключатели подключены к клеммной колодке; тем не менее, по запросу может быть установлен соединитель (со штекером и штекерной панелью).
Реле
Реле отстройки от «качаний»
Если выключатель постоянно получает одновременные команды на включение ON и отключение OFF, он возвращается в положение OFF после включения ON. Выключатель будет находится в положении OFF до получения новой команды на включение ON. Таким образом, данное реле предохраняет выключатель от непрерывный коммутации между положениями ON и OFF.
Первичные реле
Расцепители первичного реле и импульсные контакты первичного реле могут быть установлены по запросу.
Счетчики количества операций
Счетчики количества переключений устанавливаются на уровне системы оператора для снабжения информацией о количестве рабочих циклов, выполненных выключателем. На основании количества рабочих циклов определяются срок службы или циклы техобслуживания.
"
