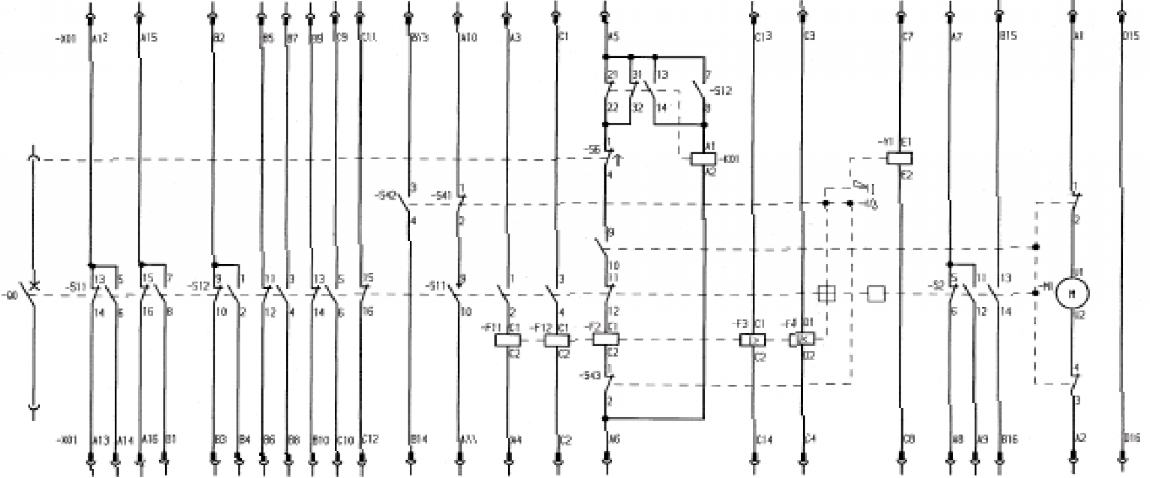

Схема электрической цепи для выключателя HVX с 64-контактным соединителем и устройством отстройки от «качаний»

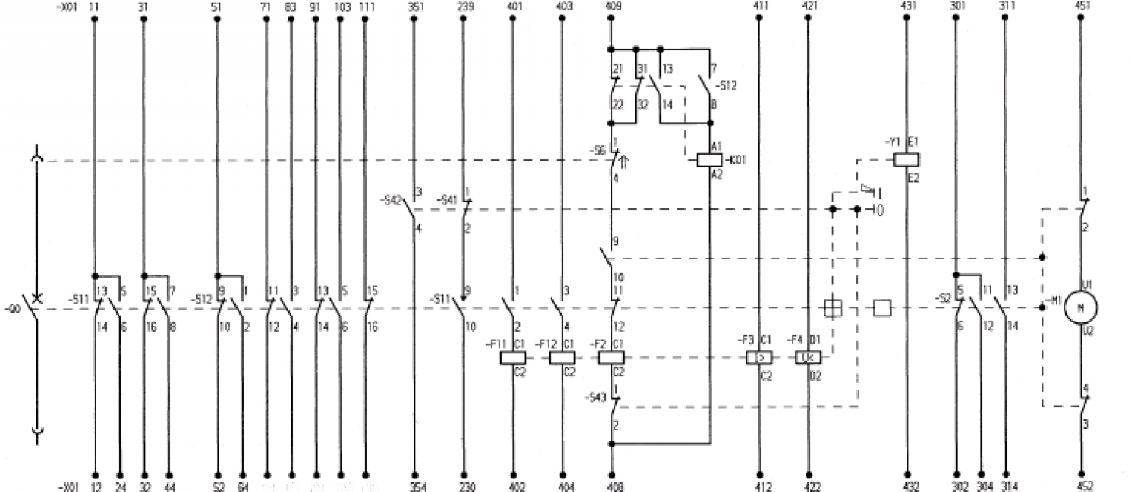

Схема электрической цепи для выключателя HVX с клеммной колодкой и устройством отстройки от «качаний»

72 EH IM III

Модули, встроенные в выключатель -Q0 соответствуют объемам конкретного заказа

-F11, -F12 Вспомогательный размыкающий расцепитель (расцепитель максимального тока

косвенного действия разомкнутой цепи)

-F2 Вспомогательный замыкающий расцепитель (расцепитель максимального тока

косвенного действия разомкнутой цепи)

-F3 Расцепитель максимального тока косвенного действия (расцепитель, работающий

от трансформатора)

-F4 Расцепитель минимального напряжения

-К01 Реле отстройки от «качаний»

-М1 Электродвигатель для взвода пружины

-S11, S12 Вспомогательный переключатель

-S2 Кнопочные переключатели, приводимые в действие пружиной

-S41, S42 Кнопочные переключатели, приводимые в действие кнопкой Включить/ Отключить

-S43 Кнопочный переключатель, приводимый в действие кнопкой Отключить

-S6 Кнопочный переключатель, приводимый в действие при помощи тележки

распредустройства

-Х01 Кпеммная колодка

-Y1 Блокировочный магнит

Эти схемы электрических цепей показывают максимум возможного оборудования распредустройства.

В зависимости от объемов конкретного заказа, некоторые из компонентов, показанных на схемах могут отсутствовать.
