Страница 4 из 8 Стандарты

Вакуумные выключатели HVX отвечают следующим стандартам:

МЭК 60 056

МЭК 60 694

BS 5311

VDE 0670

а также:

МЭК 60 071

МЭК 60 721

МЭК 60 298

Испытания

Вакуумные выключатели хорошо зарекомендовали себя при выполнении всесторонних испытаний в соответствии с типовой процедурой согласно применяемым стандартам, а также в процессе конструкторской разработки. Испытания проводились на заводских

испытание выключателей HVX

Испытательное АРМ для вакуумных выключателей с системой для:

измерения скорости

определения отклонений по синхронности полюсов

определения времени включения и отключения

высокопроизводительных испытательных стендах, а также в независимых организациях, таких как FGH и КЕМА. Надежность коммутационных устройств, безопасность эксплуатации и механические функции были подтверждены в ходе продолжительных испытаний.

Допустимое количество коммутационных операций

На схеме показано допустимое количество коммутационных операций при работе с различными токами отключения.

Испытания, которые необходимо выполнить, включают определение коммутационной способности, пропускного тока и, если требуется, уровня изоляции.

Уровень изоляции (Испытания согласно стандарту МЭК 60 694)

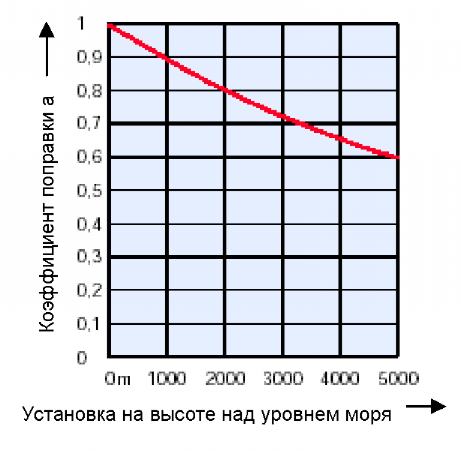

Вакуумные выключатели HVX предназначены для установки на высоте до 3000 м и могут использоваться в зданиях с небольшой теплоизоляцией или низкой теплоемкостью, с теплоснабжением или системами охлаждения, или без системы контроля температуры. Системы теплоснабжения или охлаждения могут временно не работать в течение нескольких суток. Указанный уровень изоляции относится к уровню моря (высота 0 м). При установке на высоте более 1000 м, необходимо принимать в расчет соответствующее снижение уровня изоляции (поправочные коэффициенты указаны на схеме ниже).

Таким образом, при выборе оборудования и распредустройства применяется следующий расчет:

Номинальное испытательное напряжение, которое

необходимо выбрать

>

Требуемое номинальное испытательное напряжение / 1.1 ха

Однако, для определения фактического уровня изоляции на объекте, т.е. определения испытательного напряжения, необходимо учитывать снижение уровня изоляции от 0 м (уровень моря) следующим образом:

Испытательное напряжение2' = а х номинальное испытательное напряжение1' выбранного устройства.

Применяются следующие определения:

Номинальное.... испытательное напряжение1' =

Номинальное значение согласно VDE, МЭК и т.д. в отношении к уровню моря.

....Испытательное напряжение2' = действительное значение на рассматриваемой высоте.

Номинальное испытательное импульсное напряжение Номинальное испытательное напряжение промышленной частоты

Испытательное импульсное напряжение

Испытательное напряжение промышленной частоты

Условия окружающей среды

Вакуумные выключатели HVX соответствуют условиям окружающей среды, определенным по стандарту МЭК 60 721-3-3, 1990 года.

"
