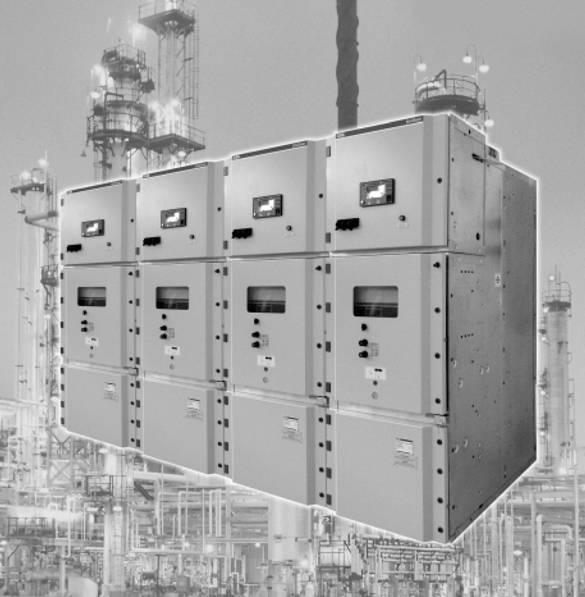

UniGear тип ZS1 - распределительные устройства с воздушной изоляцией, в металлической оболочке 10, 15 и 20 кВ, производства ABB.

Руководство по монтажу и эксплуатации

Ваша безопасность - всегда на первом месте!!

Поэтому «Руководство по монтажу и эксплуатации» начинается нижеприведенными рекомендациями:

Коммутационные приборы или распределительные устройства устанавливайте только в закрытых помещениях, которые подходят для эксплуатации электрического оборудования.

Обеспечьте, чтобы установка, монтаж и обслуживание выполнялись только квалифицированными электротехниками.

В полном объеме соблюдайте как признанные в правовом отношении стандарты (ГОСТ, МЭК) и местные условия присоединения распределительных предприятий, так и соответствующие указания по безопасности.

Поступайте согласно соответствующим информациям, приведенным в «Руководстве по монтажу и эксплуатации», во время любой работы, выполняемой на коммутационных приборах и распределительных устройствах.

Внимание опасность !

Особое внимание обращайте на замечания по безопасности, приведенные в «Руководстве по монтажу и эксплуатации», которые обозначены этим предупредительным знаком.

Во время нормального режима работы коммутационного аппарата или распределительного устройства не превышайте нагрузку, которая приведена в технических параметрах в спецификации.

Обеспечьте, чтобы «Руководство по монтажу и эксплуатации» было доступно всем лицам, которые занимаются монтажом, эксплуатацией и техобслуживанием.

Персонал пользователя обязан поступать ответственно во всех случаях, касающихся безопасности во время работы и при правильной манипуляции.

ПРЕДУПРЕЖДЕНИЕ

Всегда руководствуйтесь известными правилами техники безопасности и поступайте в соответствии с «Руководством по монтажу и

эксплуатации»!

Опасное напряжение

может привести к травме электрическим током и ожогам. Перед началом работ на электрическом оборудовании отключите питающее

напряжение!

Если у Вас возникнуть какие-либо вопросу по настоящему «Руководству по монтажу и эксплуатации», то ABB с удовольствием предоставит требуемую Вам информацию.

1 ОБЗОР

Общее

UniGear типа ZS1-новое название комплектных распределительных устройств (КРУ) ZS1. Это трехфазные распределительные устройства в металлической оболочке, с воздушной изоляцией. Представляют собой изготовленные на заводе, прошедшие типовые испытания распределительные устройства внутреннего исполнения для наибольшего рабочего напряжения до 25 кВ. Они сконструированы в виде шкафов с выдвижными частями и оснащены одинарной системой сборных шин. Выдвижные части могут быть оснащены выключателями или контакторами.

Подробности технического подбора размеров и оснащении отдельных распределительных устройств, такие как технические данные, подробное аппаратное оснащение отдельных шкафов, подробные документы для подсоединения и т.п., приводятся в документах соответствующего заказа.

Стандарты и инструкции

Распределительное устройство удовлетворяет нижеприведенным стандартам и техническим требованиям для изготовленных на заводе и прошедших типовые испытания распределительных устройств в металлической оболочке: МЭК 60298 и 60694. Кроме того, в соответствии с МЭК 60529, КРУ имеет степени защиты: IP 4X для оболочки и IP 2X для перегородок.

При монтаже и эксплуатации этих устройств надо соблюдать соответствующие публикации МЭК, национальные и местные правила техники безопасности и инструкции по безопасности для производственных материалов. Кроме этого надо принять во внимание данные предприятия АВВ, относящиеся к заказу.

Рабочие условия

Нормальные рабочие условия

Распределительные устройства предназначены для нормальных рабочих условий коммутационных аппаратов и распределительных устройств внутреннего исполнения согласно стандарту МЭК 60694. При этом кроме этого, действуют нижеприведенные предельные значения: Температура окружающего воздуха:

максимальное значение + 40 °С

среднее суточное значение (не более) + 35 °С

минимальное значение - 25 °С

Максимальная высота над уровнем моря в месте установки равна 1000 м

Особые рабочие условия

Распределительные устройства удовлетворяют эксплуатации в климатических условиях Wda согласно стандарту МЭК 60721-2-1. Остальные специальные рабочие условия заранее должны обговариваться с изготовителем. Например:

При установке устройства на высоте над уровнем моря свыше 1000 м надо принять во внимание снижение диэлектрической прочности воздуха и его влияние на уровень изоляции (см. рис.1/1).

Повышенную температуру окружающего воздуха надо принять во внимание при назначении размеров сборных шин и проводов отводов, или ограничить токовую нагрузку. Установкой дополнительной вентиляции можно улучшить отвод тепла из распределительного устройства.

Предупреждение по особым климатическим условиям:

При эксплуатации распределительных устройств в области с повышенной влажностью воздуха или большими кратковременными отклонениями температуры возникает опасность конденсации водяного пара, что представляет критическое состояние для распределительного устройства внутреннего исполнения. После консультации с изготовителем должны быть проведены профилактические меры (например, установлены электрические нагревательные приборы) для предотвращения таких явлений конденсации, которые способствуют коррозии и иным повреждениям. Способ управления нагревательными приборами приводится в документах к соответствующему заказу.

Рис. 1/1: Кривая для определения коэффициента высоты над уровнем моря «к» в зависимости от высоты над уровнем моря «Н».
