3 КОНСТРУКЦИЯ И ОСНАЩЕНИЕ ШКАФА.
Основные конструкции и варианты КРУ (Рис.3/1 - 3/3)
Основой распределительного устройства UniGear типа ZS1 является шкаф ввода/вывода с выдвижным вакуумным или элегазовым выключателем. Шкаф разделен на шинный отсек А, отсек выключателя В, кабельный отсек С и отсек низковольтного оборудования D. Помимо этих основных типов шкафов имеются другие варианты (секционный шкаф, измерительный шкаф и т .п.), которые удовлетворяют всем потребностям заказчиков. На рис. 3/1 и 3/2 приводятся примеры компоновки шкафов, включая электрооборудование.
Для соединения секций системы сборных шин необходимы два шкафа: секционный шкаф с выдвижным выключателем и шкаф с выдвижным секционным разъединителем (с возможностью измерения напряжения на сборных шинах и заземления сборных шин). В устройствах без секционирования сборных шин выполняется прямое соединение сборных шин.
Более подробные информации об установке и оснащении распределительного устройства приводятся в документах соответствующего заказа.
Внешняя оболочка и перегородки (рис. 3/3)
Внешняя оболочка и внутренние перегородки шкафов изготовлены из качественной листовой стали толщиной 2 мм, который покрыт пленкой из сплава алюминия с цинком. Три высоковольтных отсека (шинный отсек, отсек выключателя и кабельный отсек) оборудованы клапанами для снятия давления, которые помещены в верхней части. Эти клапаны открываются при избыточном давлении в случае внутреннего дугового замыкания. С передней стороны шкаф закрыт пневматическими дверьми, угол открытия которых составляет, практически, 180°. Отсек выключателя имеет свои собственные двери, оборудованные смотровыми отверстиями, изготовленными из безопасного стекла. При сборке соседние шкафы друг от друга отделены боковыми стенками каждого шкафа и, далее, воздушным пространством, который остается между ними.
Внешняя оболочка дополнена клапанами для снятия давления, смонтированными наверху, которые в зависимости от номинального тока фидера изготовлены или из стального листа, или из стальной решетки, а внизу закрывающей пластиной днища 17, которая изготовлена из стального немагнитного листа. Заслонки для снятия давления на одной продольной стороне зафиксированы стальными болтами, на второй продольной стороне - пластмассовыми болтами . В случае создания избыточного внутреннего давления происходит разрыв пластмассовых болтов. При возникновении дугового замыкания ограничение тока Ith можно достигнуть отключением выключателя без задержки, создаваемым вспомогательными переключателями 11.5 (рис. 5/40), которые управляются с помощью заслонок для снятия давления (стандартное оснащение в случае более высокой устойчивости к короткому замыканию).
Необходимые меры безопасности, направленные на ограничение действий внутреннего дугового замыкания, должны обеспечиваться в зависимости от высоты потолка. В некоторых случаях это может требовать дополнительные меры безопасности в шкафах распределительного устройства с учетом обслуживания. Эти меры включают, например:
Монтаж перехода для снятия давления 50 в верхней части распределительного устройства вместе с другими каналами, выходящими из распределительной станции в атмосферу (необходима соответствующая компоновка здания распределительной станции). Ударная волна и действие дуги через переходы отводятся наружу (рис.5/ 17).
Монтаж перехода для снятия давления с выхлопными щелями, располагаемыми над переходом на концах распределительного устройства и направленными к центру распределительного устройства. Ударная волна и действие дуги проявляется в очень заглушенной форме и в месте, которое не является критическим для обслуживающего персонала.
Составной частью перегородок является задняя стенка сборных шин 84, промежуточная стенка 9, монтажная панель 12 с диафрагмами 12.1, 12.2 и горизонтальной перегородкой 20. Внутреннее разделение с помощью перегородок позволяет безопасный доступ в секцию выключателей и кабельную секцию и тогда, когда сборные шины находятся под напряжением.
Отсек низковольтного оборудования полностью изолирован от высокого напряжения.
Концевые шкафы с внешней стороны имеют закрывающие панели из листовой стали, которые механически и теплоизолированы от возможного внутреннего замыкания в концевых шкафах.
Двери и задние стенки шкафов, а также закрывающие пластины из листовой стали концевых шкафов тщательно очищены, обработаны против коррозии, после этого на них было нанесено в печи качественное порошковое покрытие. Покрывающий слой выполнен в цветовом исполнении RAL 7035 (специальное цветовое исполнение по соглашению), который после затвердения обладает значительной устойчивостью к ударам и коррозии.
Двери кабельного отсека и отсека выключателя устойчивы к внутренним замыканиям и оснащены центральным замком.
3.2.1 Вентиляция в шкафах (Рис. 3/3, 6/20, 6/21)
При более высоких значениях номинального тока сборных шин и отпаек от них необходимы вентиляционные отверстия во внешней оболочке.
Для воздуха, поступающего в отсек выключателя, в горизонтальной перегородке 20 выполнены вентиляционные отверстия 20.2. Степень защиты соответствует IP4X, а безопасность в случае выброса горячих газов, образованных в результате дугового замыкания, гарантируется клапаном 20.3. Для воздуха, выходящего наружу, установлены клапаны для снятия давления с вентиляцией 1.7, вместо клапанов из листовой стали. Форма и размер клапанов с вентиляцией обеспечивает степень защиты IP4X.
В случае повышенной температуры окружающего воздуха (> 40 °С) и/или повышенной частоты (60 Гц) в горизонтальной перегородке надо будет установить вентилятор. Это нестандартное исполнение. Информация приведена на рис. 6/20 и 6/21.
Этим вентилятором надо воспользоваться в шкафу 12/17,5 кВ для номинального тока 3600 и 4000 А и в шкафу 25 кВ для номинального тока 2500 А.
3.3 Отсеки в шкафах
3.3.1 Шинный отсек (Рис. 3/3, 5/21 - 5/26, 5/29 - 5/34)
Сборные шины 3 имеют прямоугольное сечение; они изготовлены из меди и проложены частями из шкафа в шкаф. . Для более высоких номинальных токов (3150, 3600 и 4000 А) сборные шины имеют сечение в форме D. В зависимости от величины тока применяют одинарные или сдвоенные шины. Сборные шины прикреплены на плоских проводах отводов 2 и в проходных изоляторах сборных шин 29. Не нужны никакие специальные крепежные зажимы.
Сборные шины и отводы для напряжения 17,5 кВ и 25 кВ изолированы. Резьбовые соединения шинной системы для этого напряжения закрыты изоляционными кожухами 58. Также во всей компоновке отсутствуют места для возникновения короткого дугового замыкания. Сборные шины для напряжения 12 кВ с номинальным током до 1600 А неизолированные , и у них отсутствуют изоляционные кожухи. Плоские сборные шины 2500 А и сборные шины сечением в форме D изолированы и для номинального напряжения 12 кВ.
С помощью проходных панелей 28 и проходных изоляторов 29 можно образовать перегородки между шкафами. Для более высокого номинального кратковременного удерживающего тока эти перегородки необходимы - см. нижеприведенную таблицу:
| Номинальное напряжение | Ток термической стойкости | Перегородки |
| 25 кА | Нет 1) | |
| 12 / 17,5 кВ | 31,5 кА | Каждый третий шкаф 2) |
| > 40 кА | Каждый шкаф 3) | |
| 25 кВ | 25 кА | Нет 1) |
В этих шкафах не надо устанавливать проходные изоляторы 29, а проходные панели 28 надо смонтировать по причине достаточной прочности системы сборных шин.
В этих шкафах проходные изоляторы 29 и проходные панели 28 надо установить в каждый третий шкаф (касается шкафов шириной 800 и 1000 мм).
В этих шкафах проходные изоляторы 29 и проходные панели 28 надо установить в каждый шкаф.
В случае если заказчик требует отделить отдельные шкафы друг от друга с помощью проходных изоляторов 29 и проходных пластин 28 и в распределительных устройствах, где это отделение не обязательно (см. таблицу), то это требование должно быть указано в заказе.
Над распределительным устройством можно поместить надстройку с трансформаторами для измерения напряжения на сборных шинах или заземлителем сборных шин. Более подробно - см. раздел 5.5 и рис. 5/27, 5/28, 5/35 и 5/36.
3.3.2 Отсек выключателя (Рис. 3/3, 3/8, 3/9, 3/10, 3/11, 5/20, 6/22)
Отсек выключателя содержит все необходимое оснащение для согласованного функционирования выдвижной части с выключателем со шкафом. Подобно шинному отсеку этот отсек отделен металлическими перегородками со всех сторон.
Изоляционные камеры 5, содержащие стационарные контакты главной цепи 4.1, помещены в монтажной панели 12. Здесь также находятся металлические шторки 12.1 и 12.2, которые при выдвижении выдвижной части закрывают отверстия в изоляционных камерах. Шторки открываются при введении выдвижной части в рабочее положение надавливанием пластин 13.16 на рычаги 38. При выдвижении выдвижной части из рабочего положения в контрольное/испытательное положение шторки закрываются. Если выдвижная часть находится в контрольном/ испытательном положении, то гарантируется отсоединение главной цепи тока. Разъемы цепей управления 10.1, 10.2 в рабочем положение не нужно разъединять с целью проведения испытаний.
В контрольном/испытательном положении выдвижная часть полностью находится в шкафу при закрытой двери. Кнопка ВКЛ./ОТКЛ. на выключателе, механический указатель ВКЛ/ОТКЛ и указатель натяжения пружины видны через смотровое отверстие.
Включение и отключение выполняется при закрытой двери. По желанию также может быть установлено оборудование для механического управления выключателем при закрытых дверях в рабочем положении (см. рис. 3/14, 3/15).
Разъем 10.1 для цепей управления стационарно установлен в пространстве выключателя.
3.3.3 Выдвижные части (рис. 3/3, 3/12, 3/13, 3/16- 3/19, 3/25)
Выдвижные части с выключателем.
Выдвижной выключатель образует модуль, состоящий из вакуумного выключателя типа VD4 или VM1, или элегазового выключателя (SF6) типа HD4/GT, выдвижной кассеты 13.15, изолированных контактов 4.2 с контактной системой 4.3 и разъема цепей управления 10.2.
Выдвижная кассета 13.15 и выключатель соединены с помощью многополюсного разъема 10.3. Выдвижная кассета обеспечивает механическое соединение шкафа с выключателем. Стационарная часть крепится к шкафу при помощи разъема с кодировкой обеих сторон. Выдвижная часть с выключателем между рабочим и контрольным/испытательным положением передвигается или вручную, или двигателем с помощью шпинделя при закрытой передней двери.
Рабочее и контрольное/испытательное положение точно регистрируются вспомогательными переключателями, которые срабатывают при достижении шпинделем концевого положения и регистрируют также угловое положение шпинделя.
Присоединение заземления между выдвижной частью и шкафом обеспечивается роликами и направляющими 42, которые привинчены в шкафу. Поверхность всех составляющих деталей цепи заземления гальванически оцинкована.
Выдвижные части одинаковой конструкции взаимозаменяемы. В случае если выдвижная часть имеет те же самые размеры, но разное оснащение выключателя, то кодирование штепселя цепей управления предотвратит запрещенное присоединение между выдвижной частью и шкафом. (Рис. 3/25).
Выдвижной контактор (рис. 3/3, 3/20, 3/21).
Выдвижная часть может также быть оснащена вакуумным контактором типа "V-Contact". Контактор можно использовать только для номинального напряжения до 12 кВ. "V-Contact" оснащен предохранителями 91.15.
Другие выдвижные части.
- тележка с измерительными трансформаторами напряжения с предохранителями;
тележка заземлителя без включающей способности (для системы сборных шин и силовых кабелей);
тележка заземлителя со включающей способностью (для системы сборных шин и силовых кабелей);
тележка для испытания силовых кабелей;
тележка разъединителя;
тележка разъединителя с предохранителями.
3.3.4 Кабельный отсек (Рис. 3/3, 5/18 - 5/20, 5/41, 5/42)
Кабельный отсек содержит трансформаторы тока 7, трансформаторы напряжения 8 и заземлитель 6 в зависимости от индивидуальных производственных требований.
Кабельный отсек сконструирован для установки трех трансформаторов тока. Если не требуются все три трансформатора тока, то вместо них установлены макеты с эквивалентным способом установки и крепления. Стационарные трансформаторы напряжения присоединены к первичной стороне с помощью гибких изолированных проводов.
При определенных обстоятельствах можно применить выдвижные трансформаторы. Эти трансформаторы могут быть оснащены предохранителями высокого тока.
Заземлитель типа ЕК6 можно использоваться с ручным или моторным приводом. Его коммутационные положения регистрируются с помощью вспомогательного переключателя как механически, так и электрически. В этом отсеке могут быть помещены ограничители перенапряжения.
Присоединение кабелей в шкафах 12 / 17,5 кВ:
В шкафу шириной 650 мм можно присоединить (по желанию заказчика) до 3-х параллельных одножильных кабелей с пластмассовой изоляцией сечением до 630 мм². Присоединение при помощи кабельных наконечников. В шкафу шириной 800 и 1000 мм можно присоединить до 6-ти параллельных одножильных кабелей с пластмассовой изоляцией сечением до 500 мм². Присоединение при помощи кабельных наконечников.
Присоединение кабелей в шкафах для 25 кВ:
В шкафу шириной 800 мм можно присоединить (по желанию заказчика) до 3-х параллельных одножильных кабелей сечением до 500 мм². В шкафу шириной 1000 мм можно присоединить до 6-ти этих кабелей. В обоих случаях присоединение выполняется при помощи кабельных наконечников.
Важное предупреждение:
Для всех нетиповых кабельных присоединений, при применении специальных кабелей, трехжильных кабелей или при присоединении шкафов с помощью шин необходимо соглашение между потребителем и изготовителем уже на стадии технической подготовки заказа. Детали в разделе 5.7.
3.3.5 Отсек низковольтного оборудования (Рис. 3/3, 3/7, 5/20, 5/39)
В отсеке низковольтного оборудования находятся все приборы, необходимые для управления, защиты и сигнализации.
Она приспособлена для применения классических и электронных защитных реле.
Высота отсека низковольтного оборудования равна 580/705/1100 мм. Более подробно - см. раздел 2.3.
Если отсутствуют управляющие и вспомогательные приборы, предназначенные для монтажа на двери, то они
устанавливаются на специальные металлические рейки. Это позволяет легко выполнять дополнительные изменения
в соединении.
В нижней части отсека на откидном держателе находятся три ряда клеммников, а под ними легко доступный вспомогательный переключатель для штепселя контрольных цепей.
Для дверей, на которых установлены приборы с более высоким напряжением, должно быть обеспечено комплектное присоединение защитного провода. В шкафах это присоединение обеспечено специальным заземляющим проводом. Защита от прикосновения к зажимам и приборами удовлетворяет соответствующим правилам. Внутреннее соединение контрольных цепей в шкафу помещено в канале на правой стороне шкафа. Левая сторона шкафа служит для подвода внешних кабелей низкого напряжения. Каналы закрыты крышками из листовой стали 43.1, 43.2. По сторонам отсека находятся отверстия для соединения с отсеками низковольтного оборудования соседних шкафов.
Подробная информация о соединении вторичных цепей и примененных приборах приводится в документации для соответствующего заказа.
3.4 Блокировка / защита от неправильной эксплуатации
3.4.1 Внутренние блокировки шкафа (Рис. 3/3)
Для предотвращения возникновения опасных ситуаций при неправильной эксплуатации применяются блокировки. • Выдвижная часть может быть перемещена из контрольного/испытательного положения и обратно в рабочее только при отключенных выключателе главной цепи и заземлителе. В промежуточном положении заземлитель блокируется механически. Если выключатель снабжен электрическим расцепителем, блокировка также электрическая.
Выключатель может быть включен только в том случае, если выдвижная часть находится в рабочем или контрольном/испытательном положении. В промежуточном положении блокируется механически.
В шкафах с цифровой технологией управления, блокировки реализуются программным обеспечением.
В рабочем или контрольном/испытательном положении отключение выключателя вручную возможно только при отсутствии контрольного напряжения и он не может быть включен (электромеханическая блокировка).
Подключение и отключение жгута цепи управления возможно только в контрольном/испытательном положении выдвижной части.
Заземлитель может быть включен ,если выдвижная часть в контрольном/испытательном положении или вне шкафа (механическая блокировка 1) ).
Если заземлитель включен, передвижение выдвижной части из контрольного/испытательного положения в рабочее невозможно (механическая блокировка).
Подробная информация о других возможных блокировках предоставляется в технической документации на оборудование.
Блокировки дверей (рис. 3/4-1 - 3/4-8)
В шкафах могут быть применены следующие блокировки:
Выключатель (контактор) не может быть вкачен при открытой двери отсека выключателя.
Дверь отсека выключателя не может быть открыта, если выключатель (контактор) находится в рабочем или промежуточном положении (3/4-3 и 4).
Заземлитель не может быть приведен в действие при открытой двери кабельного отсека (3/4-5 и 6).
Дверь кабельного отсека не может быть открыта, если заземлитель отключен (3/4-7 и 8).
Блокировки между шкафами (рис. 3/1-6, 3/1-7, 3/2-6, 3/2-7)
Включение заземлителя сборной шины возможно только в том случае, если все выдвижные части соответствующей секции находятся в контрольном (испытательном) положении (электромеханическая блокировка^).
Если заземлитель сборной шины включен, выдвижные части в заземленной секции не могут быть перемещены из контрольного (испытательного) положения в рабочее.
Замки (рис.3/3, 6/13, 6/22)
Если выдвижная часть выключателя полностью выкачена, шторки могут быть замкнуты независимо друг от друга навесными замками.
Доступ к управляющему валу заземлителя может быть ограничен навесным замком.
Доступ к каналу вкатывания выключателя может быть ограничен навесным замком.
Доступ в отсек выключателя и в кабельный отсек может быть ограничен навесным замком.
Кодирование разъема цепей управления (рис. 3/25)
Кодирование разъема цепей управления позволяет, чтобы выдвигаемые части коммутационных аппаратов были закреплены за определенными шкафами. Это обеспечит, например, то, что выдвигаемые части с разными токами или разным соединением цепей могут использоваться только в шкафах, для которых они предназначены.

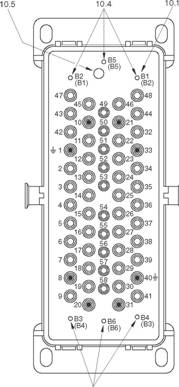

Кодировочные штифты вмонтированы в штекерные розетки цепей управления 10.1 или штепселей цепей управления 10.2 и входят в соответствующие гнезда , когда эти две составляющих соединяются.
Кодирование вводимого штепселя относится к заказу и приводится в соответствующей документации .
Система "Fast recovery" (рис.3/5-1 - 3/5-4)
Шкафы КРУ по заказу могут комплектоваться системой "Fast recovery"- специальной системой защиты. Она основана на применении датчиков 3/4-1, размещенных в выключателе и подсоединенных к разъединителям, установленном в механизме управления выключателем 3/ 4 - 2. Датчики фиксируют фронт возрастания давления во время внутреннего дугового замыкания.
Благодаря системе "Fast recovery" место аварии избирательно отключается в течении около 100 мс (со временем отключения выключателя). Быстрое отключение места аварии наряду с металлическими перегородками между отсеками и применение негорючих материалов, радикально снижает степень возможных повреждений.
В случае моторного привода , механическая блокировка или блокировочный магнит заменен электрической блокировкой заземлителя. Ручное аварийное выключение не заблокировано !
Блокировочный магнит не устанавливается в случае моторного привода; шинные заземлители или выдвижные части заблокированы электрически. Ручное аварийное выключение не заблокировано!

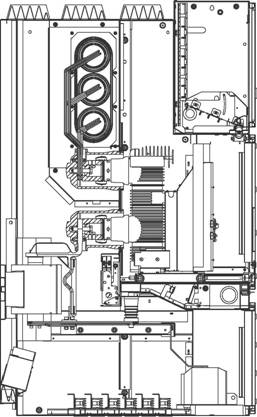

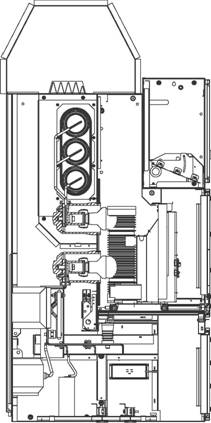

Рис. 3/1-1 - 3/1-8: Примеры вариантов шкафов 12 - 17,5 кВ

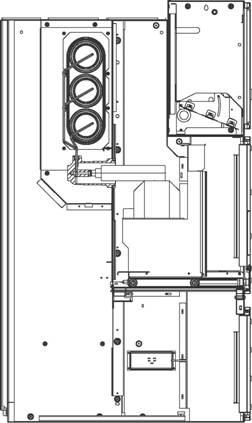

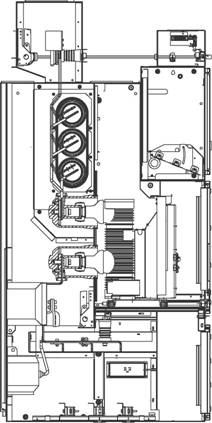

Рис. 3/1-1: Шкаф ввода/вывода 12 кВ, 630 А, 31,5 кА со
стационарными трансформаторами напряжения

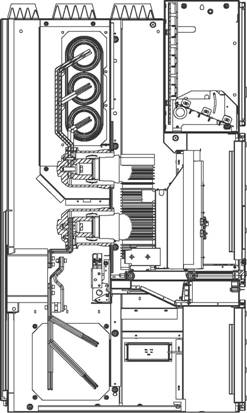

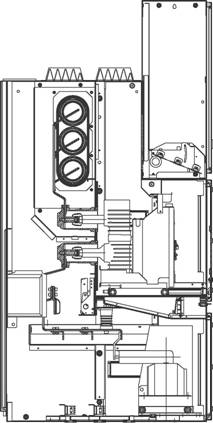

Рис. 3/1-2: Шкаф ввода/вывода 12 кВ, 1250 А, 31,5 кА с
выдвижными трансформаторами напряжения и высотой отсека низковольтного оборудования 1100 мм.
Рис. 3/1-3: Шкаф ввода/вывода 12 кВ, 1250 А, 40 кА со
стационарными трансформаторами напряжения, ограничителями перенапряжения и каналом снятия давления
Рис. 3/1-4: Шкаф ввода/вывода 12 кВ, 1250 А, 31,5 кА с шинным заземлителем в надстройке
Рис. 3/1-5: Шкаф ввода/вывода 12 кВ, 4000 А, 40 кА, с принудительной вентиляцией

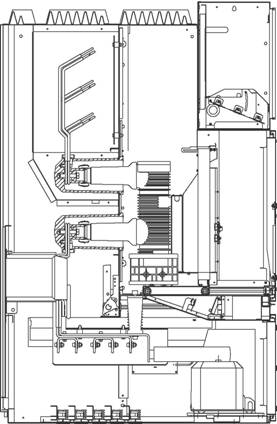

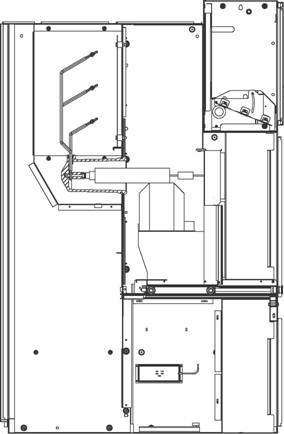

Рис. 3/1-6: Секционный шкаф 12 кВ, 2500 А, 40 кА, с заземлителем

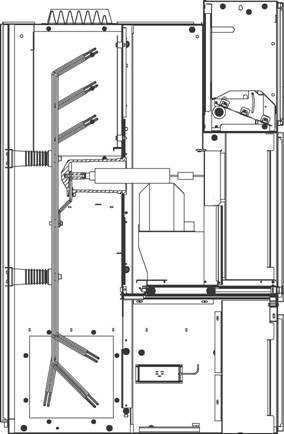

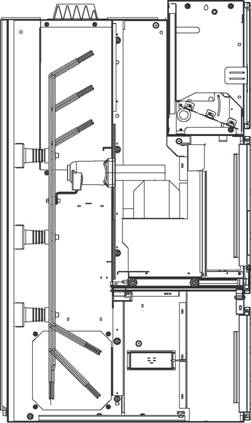

Рис. 3/1-7: Шкаф подъема шин 12 кВ, 2500 А, 40 кА с
Рис. 3/1-8: Измерительный шкаф 12 кВ, 40 кА, с выдвижными трансформаторами напряжения
выдвижными трансформаторами напряжения

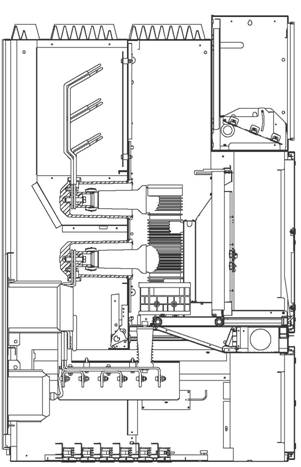

Рис. 3/2-1 - 3/2-8: Примеры вариантов шкафов 25 кВ

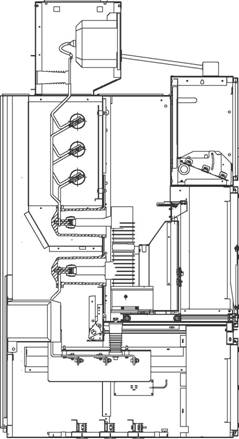

Рис. 3/2-1: Шкаф ввода/вывода 25 кВ, 1250 А, 25 кА, с неподвижно смонтированными трансформаторами напряжения
Рис. 3/2-3: Шкаф ввода/вывода 25 кВ, 1250 А, 25 кА, с трансформаторами напряжения для измерения на сборных шинах, помещенными в надстройке
Рис. 3/2-2: Шкаф ввода/вывода 25 кВ, 2000 А, 25 кА, с
Рис. 3/2-4: Шкаф ввода/вывода 25 кВ, 1250 А, 25 кА, с шинным заземлителем в надстройке
выдвижными трансформаторами напряжения
Рис. 3/2-5: Шкаф ввода/вывода 25 кВ, 2500 А, 25 кА с принудительной вентиляцией
Рис. 3/2-6: Секционный шкаф 25 кВ, 2000 А, 25 кА, с заземлителем
Рис. 3/2-7: Шкаф подъема шин 25 кВ, 2000 А, 25 кА с
Рис. 3/2-8: Измерительный шкаф 25 кВ, с выдвижными трансформаторами напряжения
выдвижными трансформаторами напряжения
| А | Шинный отсек | 12.1. | Верхняя шторка |
| В | Отсек выключателя | 12.2. | Нижняя шторка |
| С | Кабельный отсек | 13 | Выдвижная часть |
| D | Отсек низковольтного оборудования | 14 | Привод заземлителя |
| 14.1. | Вал управления заземлителем | ||
| 1 | Оболочка | 14.2. | Заслонка |
| 1.1 | Откидной клапан | 15.1 | Клеммная колодка |
| 1.2 | Канал контрольной цепи | 15 | Кабельный наконечник |
| 1.7 | Откидной клапан с вентиляцией | 16 | Пол |
| 2 | Отпайка | 18 | Шпиндельный механизм |
| 3 | Сборная шина | 18.1 | Вал |
| 5 | Проходной изолятор | 18.2 | Отверстие для вставки рукоятки |
| 6 | Заземлитель | 19 | Главная заземляющая шина |
| 7 | Трансформатор тока | 20 | Съемная горизонтальная перегородка |
| 8 | Трансформатор напряжения | 20.2 | Вентиляционная решетка |
| 9 | Съемная перегородка | 21 | Кабельный зажим |
| 10 | Разъем контрольной цепи | 84 | Перегородка |
| 12 | Монтажная пластина |

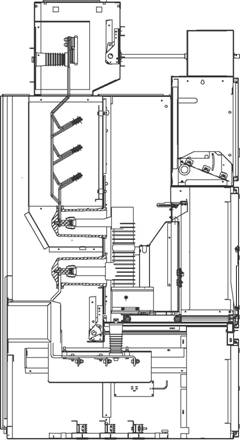

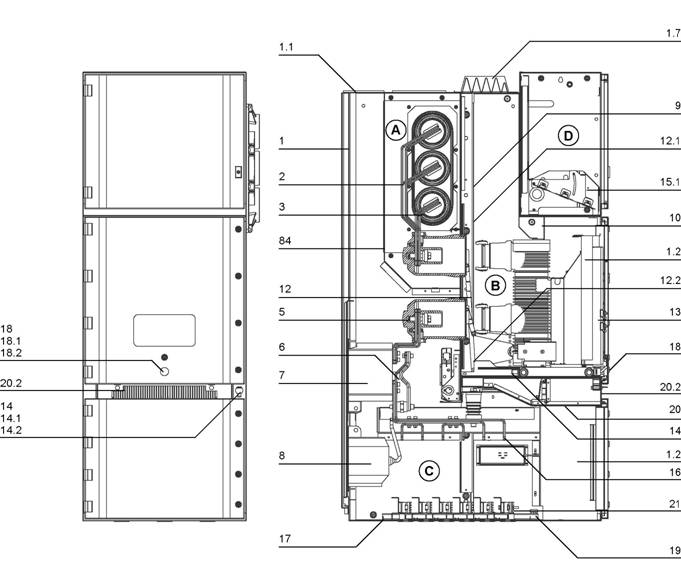

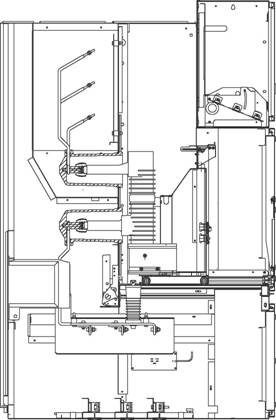

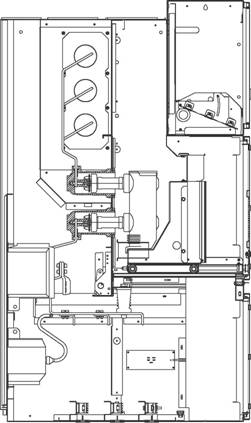

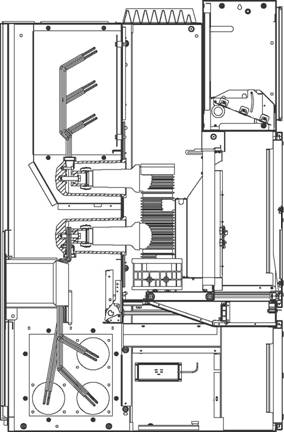

Рис 3/3: Пример шкафа ввода/вывода.

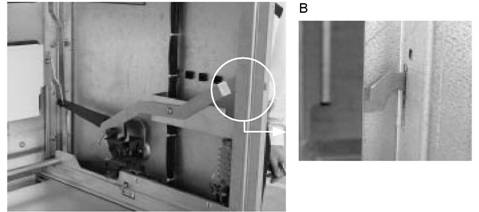

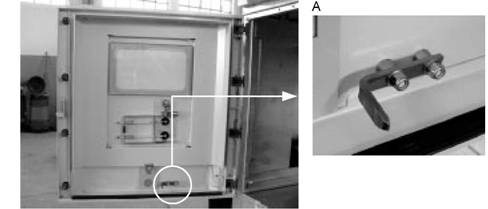

Рис 3/ 4-1: Блокировка вкатывания при открытых дверях отсека выключателя (часть 1)
Рис 3/ 4-2: Блокировка вкатывания при открытых дверях отсека выключателя (часть 2)

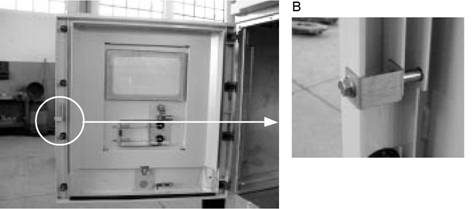

Рис 3/ 4-3: Блокировка открытия двери отсека выключателя при открытых шторках (часть 1)
Рис 3/ 4-4: Блокировка открытия двери отсека выключателя при открытых шторках (часть 2)

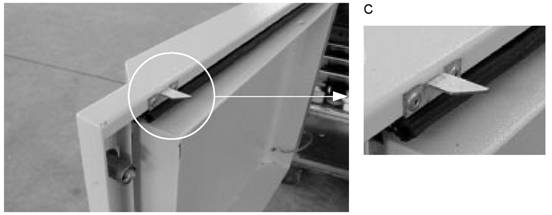

Рис 3/ 4-5: Блокировка отключения заземлителя при открытых дверях кабельного отсека

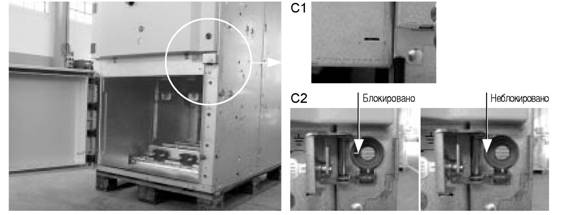

Рис 3/ 4-6: Блокировка отключения заземлителя при открытых дверях кабельного отсека - гнездо (С1) и штифт (С2).
Рис 3/4-7: Блокировка открытия двери кабельного отсека

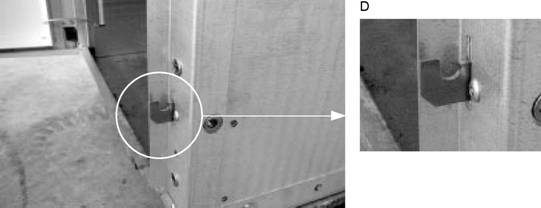

Рис 3/4-8: Штифт блокировки открытия двери кабельного отсека при отключенном заземлителе

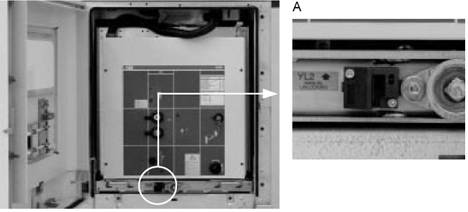

Переустановка вторичных контактов
Рис 3/5-1: Датчик давления
Рис 3/5-2: Катушка отключения выключателя.

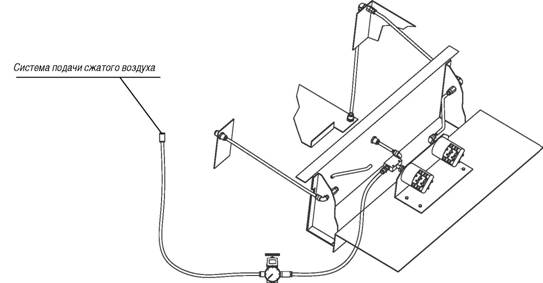

Рис 3/5 -3: Система "Fast recovery"

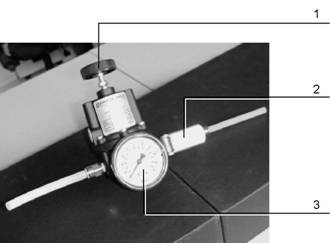

Редуктор давления
Рычаг для открывания воздушного клапана
Манометр
Рис 3/5 - 4: Испытательное оборудование.
Рис 3/7 Отсек низковольтного оборудования, вид изнутри

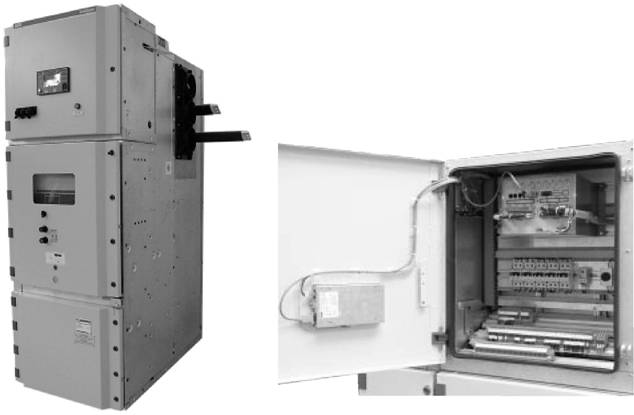

Рис 3/6 Фидер

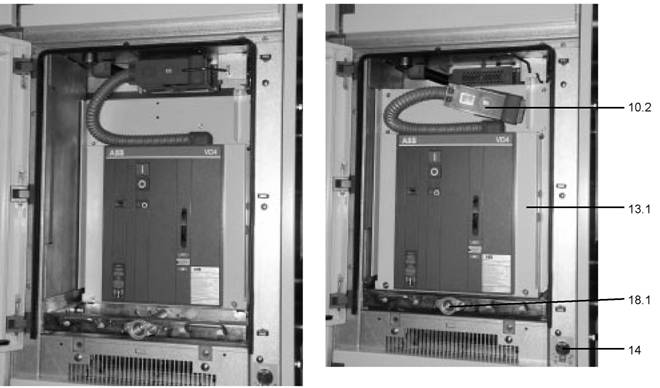

Рис 3/8 Отсек выключателя, дверь открыта, выключатель в рабочем положении
Рис 3/9 Отсек выключателя, дверь открыта, выключатель отключен, разъем контрольной цепи отсоединен 10.2 Разъем контрольной цепи 13.1 Выдвижная часть
14 Вал управляющего механизма заземлителя 18.1 Четырехгранный вал
Рис 3/10 Выдвижная часть при перемещении в рабочее положение, шторки открыты/ не полностью
Изолированный контакт
Контактная система 5 Изоляционная камера
Верхняя шторка

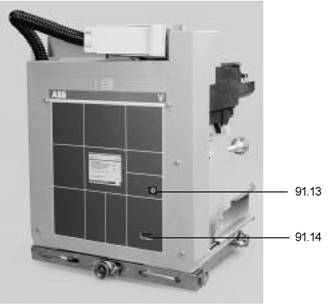

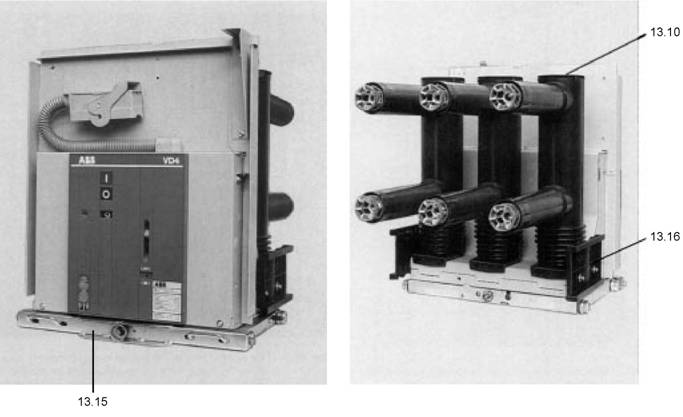

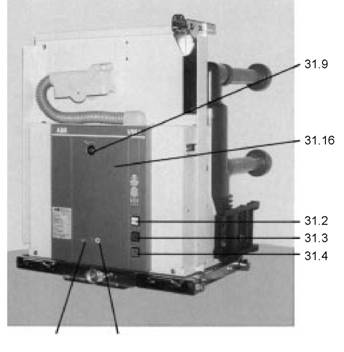

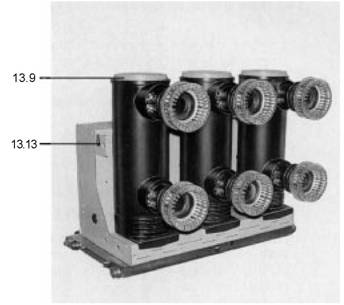

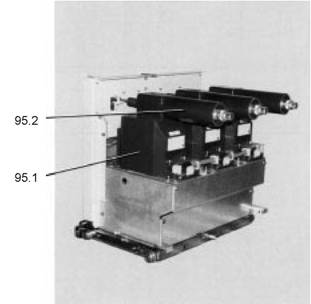

Рис 3/13 Выдвижная часть с выключателем VD4. Вид со стороны полюсов. 13.10 Изолирующее покрытие 13.16 Пластины, воздействующие на механизм открытия шторок

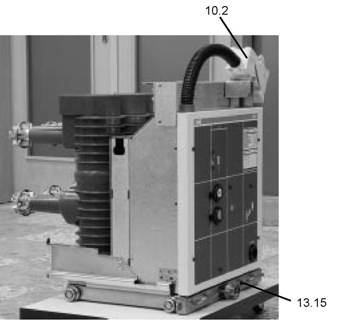

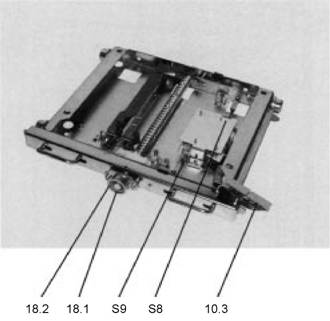

Рис 3/12 Выдвижная часть с выключателем VD4. Вид со стороны привода. 13.15 Выдвижная кассета
Нижняя шторка

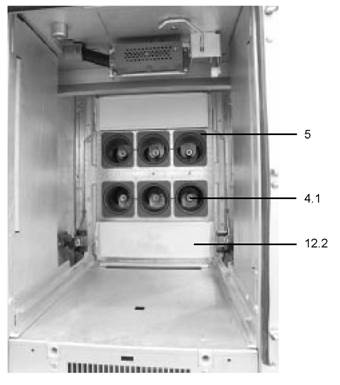

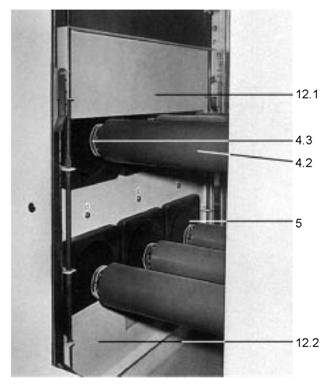

Рис 3/11 Вид изнутри на отсек выключателя. Выдвижная часть отсутствует, шторки открыты. 4.1 Изолированный контакт 5 Изоляционная камера 12.2 Нижняя шторка

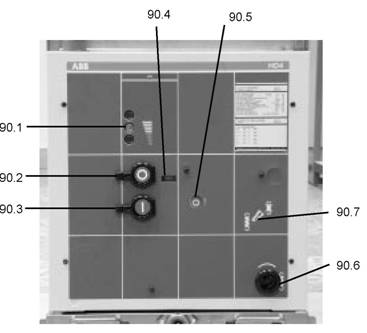

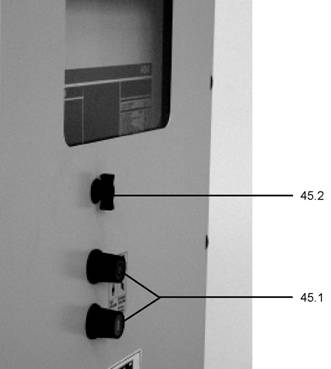

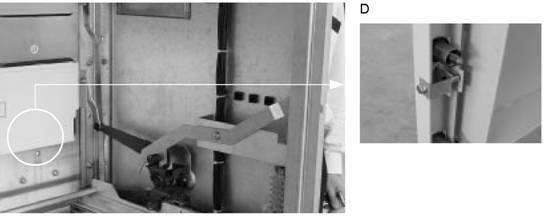

Рис 3/14 Кнопка для механического включения/отключения выключателя с закрытой дверью (по заказу). Если выдвижная часть находится в рабочем положении, то управление производится при помощи рукоятки, находящейся на толкателе.
Кнопки для механического управления
Рукоятка
Рис 3/15
45.3

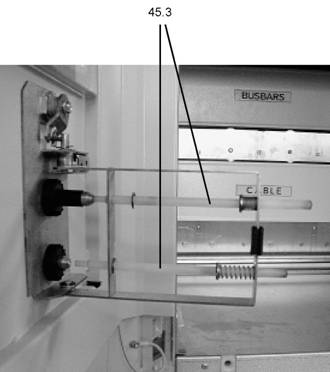

Вид толкателя, провернутого рукояткой с выкатным выключателем в рабочем положении, при открытой двери
Проворачиваемый толкатель
31.5 31.6
Рис 3/16 Выкатная часть с выключателем VM1. Вид со стороны привода.
дисплей готовности
кнопка включения
кнопка отключения
механический счетчик срабатываний
механический индикатор положения переключателя
Рис 3/17 Выкатная часть с выключателем VM1. Вид со стороны полюсов.
31.9 гнездо для аварийного рычага управления 31.16 фронтальная крышка
Рис 3/18 Выключатель HD4, вид сбоку
10.2 Разъем для подключения цепи управления 13.15 Выкатной модуль
Рис 3/19 Панель управления выключателя HD4
Устройство для сигнализации давления элегаза
Кнопка отключения
Кнопка включения
Счетчик срабатываний
Индикатор ВКЛЮЧЕНО/ОТКЛЮЧЕНО
Рукоятка для ручного взвода пружины
Сигнальный указатель ВЗВЕДЕНО/НЕ ВЗВЕДЕНО пружины
Рис 3/20 Вакуумный контактор V-Contact, вид спереди
Сигнализация ВКЛЮЧЕНО/ОТКЛЮЧЕНО
Счетчик срабатываний

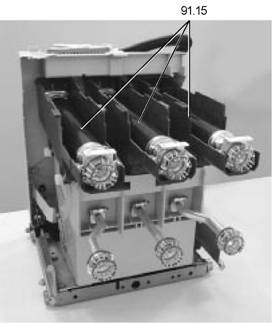

Рис 3/21 Вакуумный контактор V-Contact, вид со стороны полюсов
91.15 Предохранители
Рис 3/22 Выкатной модуль для выключателя, с вспомогательными переключателями
Указатель контрольного (испытательного) положения
Указатель рабочего положения
10.3 Разъем для подключения цепи управления
Квадратный стержень
Отверстие для рычага
Рис 3/23 Выкатная часть с выключателем VD4, вид со стороны полюсов
13.9 Колпачки для транспортировки, необходимо
снять при пуске 13.13 Подъемные проушины, необходимо снять при пуске
Рис 3/24 Выкатная часть с измерительным модулем
Трансформатор напряжения
Блок из эпоксидной композиции с предохранителями
Кодировка:
(...) В скобках указывается
соответствующее кодирование для разъема цепей управления (10.2)
Кодирующие штыревые контакты могут быть встроены или в розетку (10.1), или в штепсель (10.2).
Основная конфигурация:
Номера гнезд произвольные, однако, всегда надо
соблюдать основное распределение: 1, 8, 10, 20, 21, 31, 33, 40.
В случае необходимости гнезда и штыревые контакты в штекерной розетке (10.1) и штепселе (10.2) могут быть заменены.
Выключатели и контакторы Кодировка контактов (установка) Кодировка гнезд (установка)
| 12-17,5 kV | 650 мм | 800 мм | 1000 мм B1 | B2 | B3 | B4 | B5 | B6 B1 | B2 | B3 | B4 | B5 | B6 | |||||||
| 400 A | V | O | O | O | O | |||||||||||||||
| 630 A | VD4 | VM1 | HD4 | O | O | O | O | |||||||||||||
| 1250 A | VD4 | VM1 | HD4 | VD4 | VM1 | HD4 | O | O | ||||||||||||
| 1600 A | VD4 | VM1 | HD4 | VD4 | VM1 | O | O | O | O | |||||||||||
| 2000 A | VD4 | VM1 | HD4 | VD4 | VM1 | O | O | |||||||||||||
| 2500 A | VD4 | VM1 | HD4 O | O | O | O | ||||||||||||||
| 3150 A | VD4 | VM1 | HD4 | |||||||||||||||||
| 3600 A | VD4 | VM1 | HD4 | |||||||||||||||||
| 4000 A | VD4 | VM1 | HD4 | |||||||||||||||||
Разъединителе
| 12-17,5 kV | 650 мм | 800 мм | 1000 мм | |||||||
| 400 A | 17.12.32 | |||||||||
| 630 A | ||||||||||
| 1250 A | 17.20.50 | |||||||||
| 1600 A | ||||||||||
| 2000 A | ||||||||||
| 2500 A | 17.25.50 | |||||||||
| 3150 A | 17.32.50 | |||||||||
| 3600 A | ||||||||||
| 4000 A | ||||||||||
Кодировка контактов (установка) Кодировка гнезд (установка)
| B1 | B2 | B3 | B4 | B5 | B6 B1 | B2 | B3 | B4 | B5 | B6 |
| O | O | O | O | |||||||
| O | O | O | O | |||||||
| O | O O | O | ||||||||
Выключатели и контакторы Кодировка контактов (установка) Кодировка гнезд (установка)
| 24 kV | 800 мм | 1000 мм B1 | B2 | B3 | B4 | B5 | B6 B1 | B2 | B3 | B4 | B5 | B6 | ||||
| 630 A | VD4 | VM1 | HD4 | VD4 | VM1 | O | O | O | O | |||||||
| 1250 A | VD4 | VM1 | HD4 | VD4 | VM1 | O | O | |||||||||
| 1600 A | VD4 | VM1 | HD4 | O | O | O | O | |||||||||
| 2000 A | VD4 | VM1 | HD4 | O | O | |||||||||||
| 2500 A | VD4 | VM1 | HD4 O | O | O | O | ||||||||||
Carrelli di sezionamento Кодировка контактов (установка) Кодировка гнезд (установка)
| 24 kV | 800 мм | 1000 мм | B1 | B2 | B3 | B4 | B5 | B6 | B1 | B2 | B3 | B4 | B5 | B6 | |||
| 630 A | |||||||||||||||||
| 1250 A | 24.12.25 | O | O | O | O | ||||||||||||
| 1600 A | |||||||||||||||||
| 2000 A | |||||||||||||||||
| 2500 A | 24.25.25 | O | O | O | O | ||||||||||||
Рис. 3/24: Кодировка разъема цепей управления, пример для разъема с 58 контактами
10.1 Разъем цепи управления
Центрирующие контакты
Отверстие для исполнительного штырька разъема контрольной цепи для управления вспомогательным переключателем.
