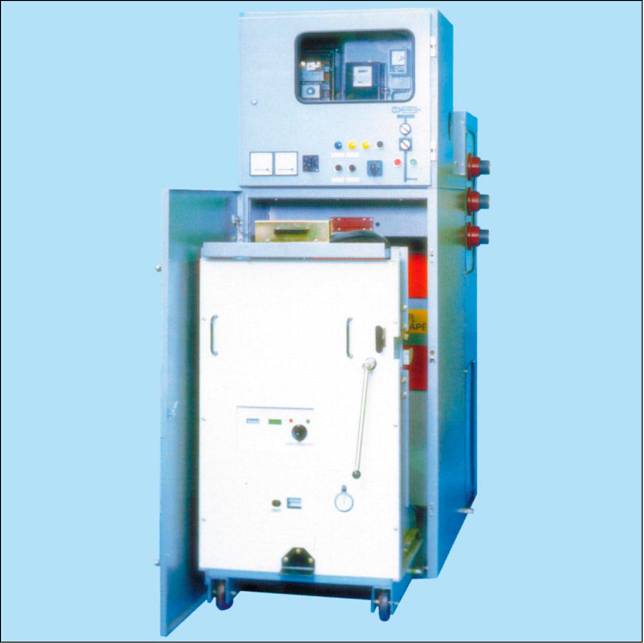

Распределительный шкаф типа "SR" 7,2-12 кВ, предназначенный для внутреннего монтажа

Номинальное напряжение до 12 кВ

Номинальный электрический ток до 2500 А

Выключающий электрический ток до 31,5 кА

Номинальная частота 50 и 60 Гц

Руководство по монтажу, обслуживанию и уходу

Предупреждение 1

Соблюдение всех рекомендаций, содержащихся в данном руководстве, гарантирует Вам согласно нашему опыту наилучшую эксплуатационную надёжность наших изделий.

Указанные значения служат только для описания нашего изделия, и их нельзя использовать как гарантию качеств. В интересах наших заказчиков мы постоянно стараемся улучшать наши изделия. По этой причине возможны отклонения между изделием и предлагаемым руководством.

В руководстве по обслуживанию и уходу невозможно описать каждый случай, который может возникнуть во время использовании технического оборудования. Поэтому мы просим, чтобы Вы нас, или наше соответствующее представительство информировали обо всех случаях и консультировали все случаи, которые не описаны в указанном руководстве.

Совершенно определенно заявляем, что отказываемся от любой ответственности за все дефекты и ущербы, которые возникнут в результате неправильного техобслуживания нашего оборудования. Обращаем внимание на то, что можно применять только оригинальные запасные детали.

Передача, допечатка, копирование и размножение, и частично, без нашего письменного разрешения запрещена

Наличие настоящего "Руководства" для монтажа и техобслуживания не избавляет само по себе эксплуатационника от обязанностей, возлагаемых на него иными техническими правилами и стандартами.

Мы можем гарантировать исправное функционирование нашего оборудования только в случае, если монтаж распределительных шкафов был проведен уполномоченными монтажными организациями, с которыми нами заключено соглашение о сервисном обслуживании. Монтажные специалисты таких организаций регулярно обучаются на нашем предприятии и способны обеспечить квалифицированный монтаж, установку и введение в эксплуатацию, включая техобслуживание и, в случае необходимости, текущие ремонты. В случае, если вы решите обратиться к иной организации, которая не рекомендована производителем, тогда специалисты этой организации непременно должны на основе соглашения пройти обучение на нашем предприятии.

ВВЕДЕНИЕ

Распределители собираются из щитовых коробок. Каждая коробка содержит силовую цепь, смонтированную в модуле сборной шины, в модуле выключателя и в модуле присоединения. Отдельные модули отделены друг от друга перегородками. Вторичное оснащение содержится в приборной коробке. Данное руководство детально описывает коробку вывода распределителя, закрытого металлическим кожухом, с одной системой сборных шин, размещаемых наверху, но которую можно применять и в случае, когда сборные шины размещены внизу.

Шкафы с выдвижными тележками применяются, главным образом, для монтажа выключателей. Применением выдвижной тележки устраняется необходимость применения разъединителей сборных шин и кабельных разъединителей. Использованные приборы (выключатели, аппаратные трансформаторы напряжения и тока, контакторы) описаны подробно в самостоятельных инструкциях по монтажу, обслуживанию и уходу.

Остальное обычное оснащение шкафа описано в данном руководстве.

1. ОСНОВНАЯ ИНФОРМАЦИЯ

Распределители высокого напряжения типовой серии "SR" создают модулярную систему, составленную по типам согласно публикациям IEC и нормам ЧСН. Комбинациями разных типов коробок и по разному оснащенных выдвижных частей может быть достигнут оптимальный монтаж для внутреннего применения.

Применением различных выдвижных частей в той же самой коробке распределителя достигается большое количество вариантов применения при сохранении универсальности и компактности распределителя. Шкафы могут быть оснащены следующими приборами:

выключателем типа VF (SF6),аппаратными трансформаторами тока типа TP (эпоксидные)

монтаж в шкафу или на выдвижной тележке.

аппаратными трансформаторами напряжения типа TDP; TJP (эпоксидные) (монтаж в настройке шкафа или на выдвижную тележку)

короткозамыкателем типа ZI, полностью заблокированным от неправильной манипуляции (в шкафу или на выдвижной тележке)

вакуумными контакторами типа SV 32

измерительными, управляющими, предохранительными приборами и защитными реле.

Распределители типовой серии SR спроектированы так, что дают возможность присоединения обычных кабелей с передней стороны распределителя. Это даёт возможность поставить распределитель у стены, или поставит их друг к другу задними сторонами. В случае, что распределитель является стоящим отдельно, модуль сборных шин и модуль вывода доступны с задней стороны.

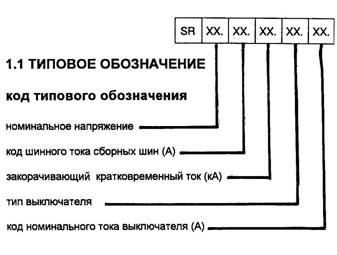

ПРИМЕР ОБОЗНАЧЕНИЯ SR-7.2 12. 31. VF. 12

код номинального тока выключателя и сборных шин

код 08 12 16 20 25

Номинальный ток (А) 800 1250 1600 2000 2500

1.2 ПРИМЕНЕНИЕ

Данные эксплуатационные инструкции распространяются на шкафы с простыми сборными шинами серии SR с выключателем VF, VD, HL со следующими параметрами.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ ВЫКЛЮЧАТЕЛЕЙ

*/ без принудительного охлаждения только 2350 A: ln - номинальный ток

Ik - номинальный выключающий ток в в

последовательности 0-3 мин. - СО - 3 мин. - СО Выключатели оснащены накопительным приводом. Аккумулирование пружинного накопителя осуществляется вручную при помощи рукоятки или электрическим микродвигателем. Номинальное избыточное давление у выключателя VF равно 0,5 МПа при 20°С. Номинальное вспомогательное напряжение: 24, 110, 220 В = 110, 220 В 50/60 Гц (однофазное) Подробно всё указано в каталоге выключателей.
