4. СПОСОБЫ ИСПОЛЬЗОВАНИЯ ШКАФА

В большинстве стандартных шкафов сборные шины размещены наверху и присоединение силовых кабелей выполнено или к зажимам токовых трансформаторов, или к выводным полосам, укрепленным на опорных изоляторах. Сборные шины при помощи отводов и силовые кабели с помощью соединительных полос присоединяются к контактным стержням. В зависимости от применения шкафы разделены на:

шкафы подвода и вывода

шкаф продольного соединителя с выключателем

шкаф продольного соединителя с выдвижным разъединителем

шкаф продольного соединителя с неподвижными соединительными проводами

шкаф измерения

4.1. Шкаф привода и вывода

С выключателем (рис.8, 8а)

Соединение между силовыми цепями выполнено при помощи выключателя 504 на тележке. В шкафу, далее, можно монтировать следующие приборы или самостоятельно, или в комбинациях:

аппаратный трансформатор тока 505

аппаратный трансформатор напряжения 716

короткозамыкатель 506 Данные приборы, за исключением аппаратных трансформаторов напряжения, размещаются в кабельной камере в зависимости от требуемого типа. Аппаратные трансформаторы напряжения размещены в надстройке с возможностью подсоединения к сборной шине или к подводу (выводу) перед аппаратными трансформаторами тока.

С контактором

Соединение между силовыми цепями (только до напряжения 7,2 кВ) выполняется контактором с высшим предохранителем на тележке. В шкафу, далее, могут размещаться приборы аналогично, как у шкафа с выключателем.

4.2 Продольный соединитель с выключателем

Шкаф продольного соединителя с выключателем оснащен выключателем на тележке и является аналогичного исполнения, как шкаф привода и вывода. Кабельная камера, однако, заменена другой камерой сборных шин.

4.3. Продольный соединитель с выдвижным разъединителем

Шкаф соединителя сборных шин ведёт внизу размещаемые сборные шины через выдвижную часть разъединителя снова в верхнюю шинную камеру. Для измерительных целей на выдвижной части могут быть размещены или самостоятельно, или в комбинации:

аппаратные трансформаторы тока

аппаратные трансформаторы напряжения

4.4. Продольный соединитель с неподвижными соединительными проводами

Решение аналогично решению, описанному в абзаце 4.3. Выдвижная часть - разъединитель, однако, заменена неподвижными соединительными проводами.

4.5 Шкаф измерения (рис.8Ь)

В шкафу измерения смонтированы аппаратные трансформаторы напряжения со встроенным предохранителем на выдвижной тележке 504. Контактный грибок позволяет выполнить присоединение к токоведущим неподвижным контактам. На выдвижной части можно разместить трансформаторы как с одним изолированным полюсом, так с двумя изолированными полюсами. В случае шкафа со сборными шинами, размещаемыми наверху, возможна и комбинация трансформаторов - двойное измерение.

5. МОНТАЖ

5.1 Транспортирование и складирование

По ЧР шкафы можно транспортировать без упаковки, свободно уложенными. В этом случае шкаф должен фиксироваться от перемещения, механического повреждения, и они должны закрываться от дождя и пыли (например, брезентом). За границу шкафы транспортируются в деревянных ящиках. Они всегда должны транспортироваться в предписанном вертикальном положении. Дно ящика сделано так, что оно амортизирует удары, которые могут быть во время погрузки и транспортировки.

Если во время транспортирования используются подъёмные краны, шкафы всегда могут подниматься только в соответствии с инструкциями, написанными на ящике. Для подъёма шкафов, распакованных из ящиков, необходимо использовать транспортные крюки, вставляемые в элементы, которые предназначены для подъёма и которые очевидны из рис.27. Если шкафы поставляются и с выдвижными частями, то выдвижные части всегда вставлены и заблокированы. Запасные части, принадлежности, рычаги, монтажный материал и т.п. упаковываются самостоятельно. Весь полученный товар проконтролировать для:

обнаружения соответствия и комплектности

обнаружения повреждений, полученных в результате транспортирования.

Щитовые шкафы, транспортируемые без упаковки, необходимо складировать сразу же в помещении с аналогичной средой, для работы в которой распределители предназначены, и они должны предохраняться от загрязнений и повреждений. Распределители в ящиках могут временно складироваться даже под навесом.

Шкафы контрольно-распределительных устройств, подготовленные к монтированию, перевозятся внутри одного здания либо помещения с помощью тележки с низкой платформой, способной вынести соответствующую нагрузку. При отсутствии такой тележки либо при невозможности ее использования по ровному полу шкафы можно перевозить с помощью роликов. Тем не менее, такой способ перевозки необходимо рассматривать как запасной и использовать только в крайних случаях. При этом необходимо отнестись к такой перевозке с особой осторожностью и тщательно следить за тем, чтобы не допустить повреждения шкафа.

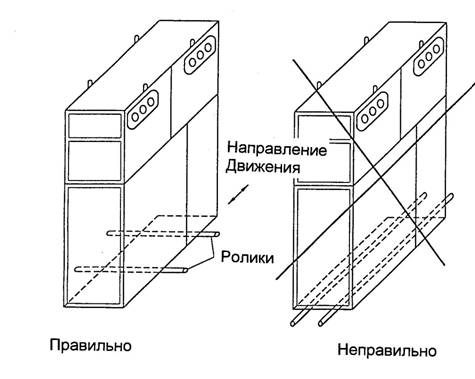

Особенно важно, чтобы ролики были подложены только под боковые стенки шкафов (с более длинной стороны), но ни в коем случае не под более короткие, где расположены передняя дверка и задняя крышка (см. на рисунок). Использование роликов с более короткой стороны шкафа может привести к серьезным повреждениям механических частей (ведущих рельс, блокирующих устройств, открытия двери).

5.2 Подготовительные работы 5.2.1. Фундаменты

Пол помещения распределительной станции с фундаментами должен быть подготовлен для установки распределителей. Рекомендуем монтаж в полу двух фундаментных рельс для каждого ряда шкафов в соответствии с планом фундаментов (рис.28). Необходимые размеры можно найти на плане фундамента. Плоскостность фундаментов должна быть соблюдена в пределах допускаемых отклонений. Если распределитель размещен на стальной конструкции, то необходимо принимать во внимание решение согласно рис.29.

Фундаменты со всех сторон должны горизонтально выравниваться, а если это необходимо, то под шкафы могут быть подложены выравнивающие прокладки. Пол должен быть легко чистящимся, нескользящим, устойчивым давлению и истиранию. Площадка перед распределителем должна быть покрыта изоляционным ковром с макс.толщиной 8 мм - там, где это требуется. Размеры отверстий для кабельных проходов указаны на рис.29. Уплотнения кабельных проходов после монтажа проводит монтажная организация. Возможные специальные требования, касающиеся ввода кабелей в шкафы, можно обговорить с изготовителем.

5.2.2. Обеспечение принадлежностями и инструментами

Перед окончательным размещением шкафов должно быть обеспечено:

крепежный материал и инструменты согласно прилагаемому перечню инструментов и вспомогательных устройств,

чистящие средства и принадлежности согласно спецификации,

техническая документация: монтажные чертежи однополюсная схема и спецификация приборов

цепочная схема

размерный эскиз, ситуационный план и т.п. все необходимые монтажные и эксплуатационные предписания.

Перечень инструментов и вспомогательных устройств

5.3 Сборка распределителя

Монтаж шкафа на фундаменты

Установи шкаф на фундаменты

-Отвинтить предохранительные болты и открой передние двери

Необходимые инструменты: ключ для дверей

В шкафах с тележкой выдвини тележку из шкафа согласно руководству по обслуживанию и уходу выдвижных частей и выдвини её вне распределителя, пока монтажные работы не будут закончены.

Расставь отдельные шкафы на плоскости при помощи ватерпаса с применением фундаментных рельс в качестве референционного фундамента.

Свинти взаимно соседние шкафы с помощью болтов с шестигранной головкой (М 12 х 30).

Необходимые болты приложены.

Проверь задвигание выдвижных частей в шкаф.

Наконец привари каждый шкаф к фундаментным рельсам короткими предохранительными швами (спереди, или также сзади).

Примечание: Монтаж на фундаменты можно выполнять

после соглашения с изготовителем и иным способом.

Монтаж сборных шин, осуществляемый из камеры выключателя (рис.9-13)

Прежде всего, открой камеру сборных шин так, чтобы можно было демонтировать вертикальную разделительную промежуточную стену 521-731 у распределителя шириной 1000 мм.

Необходимый инструмент: боковой ключ 13 мм

а) Монтаж сборных шин (до 1250 А)

отводы из профилированной полосы

*) Просунь сборные шины в два соседних поля через проходные изоляторы, свободно укрепленные в изоляционных промежуточных стенах. Поверни сборную шину так, чтобы большее из двух отверстий было повернуто к торцевой стороне шкафа.

Смонтируй эти сборные шины на шинный отвод следующим образом:

Надвинь на отвод зажим 540. На каждую сторону отвода

надвинь сборную шину. Через монтажное отверстие в сборных шинах надвинь накладку 541, каждую часть зажима снабди тремя тарельчатыми пружинами 542 и слегка затяни гайки.

В соседнем поле смонтируй сборную шину на отвод аналогичным образом.

Сконтролируй, если сборные шины и обе концовки правильно размещены в гнездах отводов, и если они правильно выравнены по всей длине (зазор между отдельными сборными шинами -10 мм).

После выравнивания затяни все гайки.

Необходимый инструмент: тарированный ключ с удлиненным наконечником 16 мм (Favorit)

Требуемый момент: 30 Н.м

*) Учитывая вкладывание уплотнительного "о" кольца во внутрь проходного изолятора для уплотнения, при надвижении изолированные сборные шины преодолевают повышенное сопротивление. Поэтому уместно надвинуть проходной изолятор на сборную шину вне распределителя, а в распределителе уже только установить окончательное положение. Для снижения сопротивления поверхность сборных шин увлажнить (не смазывать!) б) Монтаж сборных шин (до 3150 А) (рис.13а-15) отводы - алюминиевый отливок.

*) Просунь одну сборную шину из шинной камеры в соседний шкаф через проходной изолятор, свободно закрепленный в промежуточной стене, поверни сборную шину так, чтобы большее из двух отверстий было обращено к торцев. стороне шкафа

Смонтируй эту сборную шину на шинный отвод следующим образом:. Вставь соединитель 721 на половину его длины в сборную шину. В отверстие вставь имбусный болт 720 с тремя надетыми тарельчатыми пружинами 721 и укрепи так сборные шины в гнезде (форма V) шинного отвода 729, 729а, 729Ь.

Необходимый инструмент: имбусный ключ 17 мм.

Необходимый момент: затянуть только слегка.

В соседнем поле смонтируй вставленный шинный

отвод аналогичным образом.

Установи все оставшиеся сборные шины

аналогичным способом, включительно концовок

535, 537 в крайних положениях.

Сконтролируй, если сборные шины и все концовки

правильно размещены в гнездах отводов, и если

правильно выравнены по всей длине

распределительной станции.

После выравнивания затяни все имбусные болты

720.

Необходимый инструмент: тарированный ключ с

имбусным наконечником 17 мм

Необходимый момент: 110 Н.М.

После монтажа всех сборных шин у обоих способов

монтажа выполни следующее:

Выравняй изоляционные промежуточные стены

согласно сборным шинам, и болты затяни.

Необходимый инструмент: ключ 10 мм.

Необходимый момент: 3 Н.м

Наконец затяни все стенные проходные изоляторы,

размещенные в изоляционных промежуточных

стенах.

*) Необходимый инструмент: ключ и проходные изоляторы

Учитывая вложение уплотнительного "о" кольца во внутрь проходного изолятора для уплотнения, изоляционные сборные шины преодолевают при надвижении повышенное сопротивление. Поэтому необходимо надвинуть проходной изолятор вне распределителя, а в распределителе только установить конечное положение. Для снижения сопротивления поверхность сборных шин увлажнить (не смазывать).

Примечание:

Соединение токособирательных шин выполнено, так называемыми, "стабилизированными соединениями". Это означает, что качество соединения не меняется в зависимости от времени эксплуатирования. Обширные испытания и продолжительный мониторинг в течение эксплуатации продемонстрировали, что этот тип соединения, оснащенный медными

токособирательными шинами, не нуждается в ревизии в течение всего периода срока службы распределительного щита.

Условием, однако, является правильный монтаж. Поэтому безоговорочно надо соблюдать процесс сборки, о котором говорится выше и который изображен на рис.9-15. Главным образом, необходимо затянуть все резьбовые соединения на предписанный момент затяжки.

После каждого демонтажа применяйте новые зажимы (540), тарельчатые пружины (542) и гайки (543), так как при демонтаже эти детали могут быть повреждены.

5.3.3 Заземление шкафа и распределителя

(рис.21)

Заземляющие сборные шины смонтированы на

дно каждого шкафа в задней части кабельной

камеры.

Заземляющая сборная шина каждого шкафа через отверстие в боковой стене присоединена к заземляющей сборной шине соседнего шкафа, что даёт возможность соединить шкафы между

собой и совместно заземлить на главном

заземлении.

Каждая выдвижная часть соединяется с заземляющей сборной шиной шкафа с помощью скользящего заземляющего контакта и заземляющего ноже 550, соединенного с заземляющей сборной шиной 517. Соответствующие заземляющие болты навинчины в шкафу.

5.4. Электрическое присоединение

Проводка силовых высоковольных кабелей

В первую очередь, открой кабельную камеру так, что демонтируешь вертикальную разделительную стену 523, 732 у распределителя шир. 1000 мм. Необходимый инструмент: боковой ключ 13 мм. отвертка № 5 у распределителей шир.800 мм

Втяни кабель в шкаф, изготовь кабельную концевую муфту согласно предписанию изготовителя, и присоедини её к кабельным флажкам 516 в шкафу.

Инструмент: согласно требованиям.

Собери в обратном порядке разделительную стену

Необходимый инструмент: боковой ключ 13 мм отвертка № 5 у распределителя шир.800 мм Примечание: После соглашения с изготовителем можно выполнить присоединение снизу или сверху через кабельную надстройку.

Проводка управляющих кабелей

Демонтируй кожух управляющих кабелей 710 на левой стороне передней части камеры выключателя.

Необходимый инструмент: отвертка № 5

Открой передние двери 706 приборного шкафа 705

Необходимый инструмент: специальный ключ

Протяни управляющие кабели в приборный шкаф и присоедини к зажимам 711 согласно схеме подсоединения, которая поставляется.

Необходимый инструмент: отвертка № 3

Собери в обратном порядке кожух управляющих кабелей.

Необходимый инструмент: отвертка № 5.

Если специфицируется, выполни присоединение клеммника между шкафами через отверстия в боковой стене приборного шкафа. Примечание: После соглашения с изготовителем управляющие кабели в шкаф низкого напряжения могут быть приведены также сверху или иным способом.
