3. КОНСТРУКЦИЯ

Общее описание

(рис.1; 8; 8а; 8Ь)

Щитовые шкафы 700 состоят из сталелистовой части 701 с самостоятельными передними дверьми 706, предназначенными для приборной коробки, и дверьми камеры выключения 702. Они имеют самостоятельную конструкцию, выполненную из стандартного сталелистового материала толщ.2,5 мм. Приборная коробка распределителя 705 отделена от остальных камер распределителя. Если распределитель содержит надстройку напряжения 715, то она также отделена от остальных камер. Доступ возможен через опрокидывающиеся двери с торцевой стороны надстройки. Камера сборных шин 501, кабельная камера 502 и камера выключения 500 распределителя, закрытого металлическим кожухом, отделяются друг от друга перегородками, выполненными из изоляционного материала, или сталелистовыми кожухами 520, 521, 522. Неподвижные контакты силовых цепей 514 автоматически закрываются подвижными мембраными 511 в случае, что выдвижная часть находится за пределами рабочего положения. Желоба вспомогательных цепей 710 (рис.16) достаточно широкие и изготовлены из сталелистового материала, включительно кожухов, которые дают возможность доступа к проводам вспомогательных цепей.

Сборные шины

(рис.9 -15)

Шкафы электрически соединяются сборными шинами. Согласно требованию сборные шины могут быть размещены наверху (стандартное исполнение) или внизу (по отдельному требованию). Сборные шины 507 и отводы 509, 729 в основном исполнении для типа "SR 12" выполнены неизолированными, для "SR 25" они сделаны изолированными. Специальные требования на исполнение сборных шин можно предложить изготовителю. Сборные шины трубчатой формы, и они разделены на секции с длиной, равной ширине шкафа. Отводы сборных шин сделаны из медных полос 509 (до 1250 А) или из алюминиевых сплавов 729 (до 2500 А). Отвод, свинченный со сборной шиной, одновременно образует продольное соединение сборных шин. Другая сторона отвода привинчена к контактному стержню 514, который образует неподвижный контакт силовой цепи. Контактный стержень помещается в изоляционной камере 510 (SR 12 - 1250 А) или в изоляционном несущем элементе 730 (SR 12 - 2500 A; SR 25). Соединения сборных шин защищены изоляционными кожухами 536 (только у 25 кВ). Проход сборных шин между шкафами осуществляется через изоляционную промежуточную стену 520 с проходными изоляторами 508 (эпоксиды). В полости проходного изолятора находится резиновое "О" кольцо 562 для совершенной герметизации. По причине обеспечения высокой эксплуатационной надежности и значительного снижения требований, предъявляемых к уходу за соединениями сборных шин, рекомендуем просить поставку медных сборных шин. У медной сборной шины, соединение которой затянуто предписанным моментом и которое удовлетворяет предписанному значению допускаемого падения напряжения, мы гарантируем пятилетнюю эксплуатацию без ревизий до следующего контрольного измерения падений напряжений. (Смотри главу 5.3.2.).

3.3 Кабельная камера

(рис.8; 8а; 17)

В кабельной камере установлены аппаратные трансформаторы тока 505. На выходе этих трансформаторов находятся присоединительные флажки 516 для присоединения стандартных типов концевых муфт кабелей на 12 кВ и 25 кВ. Если трансформаторы не требуются, здесь монтируются только выводные флажки. Кабельная камера служит также для монтажа короткозамыкателя 506. Аппаратные трансформаторы или только присоединительные флажки ленточным проводом присоединены к контактному стержню вывода 514 в изоляционной камере 510 или в изоляционном несущем элементе 730. Применение основных типов кабелей приводится в Табл.\/.

3.4. Приборная коробка

(рис.16)

Служит для размещения и подсоединения вторичного низковольтного оборудования. Измерительные, управляющие и сигнализационные элементы монтируются на передних дверях 706. Защитное реле обычно размещается на средней панели 707. Однако, его можно также разместить и на передней двери коробки, если необходимы такие защиты, которые требуют данный монтаж. В данном случае средняя панель не смонтирована. Вспомогательное реле, защитные элементы и клеммник находятся на задней панели 708. Управляющие кабели низкого напряжения приводятся в приборную коробку по сталелистовому жёлобу 710, который ведётся в левой боковине шкафа. Для соединения полей в боковой стене шкафа выполнены круглые отверстия, которые в крайних полях закрываются крышками 800 (рис.26). Электрическое соединение неподвижной части и выдвижной части выполнено при помощи многополюсного коннектора 512.

3.5 Камера выключателя

(рис.2; 5; 8; 8а; 8Ь)

Данная камера включает выдвижную часть с установленным выключателем (контактором) или аппаратными трансформаторами. В специальном случае в этой камере могут использоваться неподвижно укрепленные приборы

(грозоразрядники, конденсаторы). Выдвижная часть при помощи розеточных выдвижных контактов соединена с силовой цепью шкафа. На боковине шкафа укреплены скобы блокировки, которые совместно с соответствующим механизмом, находящимся на выдвижной части, обеспечивают правильное надвижение и арретирование отдельных положений и блокировку. Направляющие рельсы 553 и заземляющий нож 550, предназначенный для заземления выдвижной части, монтируются ко дну шкафа (рис.21). Заземляющий нож, предназначенный для заземления тележки, присоединен к заземляющей сборной шине 517, которая поставляется в каждом поле. Соединение заземляющих сборных шин всегда осуществляется на заземляющей гайке, находящейся на левой боковине. В крайнем шкафу оно проходит через кожух, выполненный из сталелистового материала, и образует присоединительное место для наружного заземления 552 (рис.22).

3.6 Охлаждение

3.6.1 Естественное охлаждение

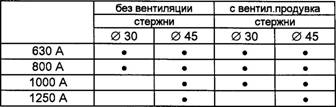

ТАБЛ.1 - SR 12.12.31, шир.800 мм сборной шин Си

ПРИМЕНЕНИЕ КАБЕЛЕЙ И КАБЕЛЬНЫХ КОМПЛЕКТОВ В РАСПРЕДЕЛИТЕЛЯХ ,,SR IRONG" ТАБЛ. V

Примечание: - изделия RAYCHEM - сжимаются под действием тепла

- изделия ЗМ - сжимаются под действием холода

3.6.2 Принужденное охлаждение

Для номинальных токов свыше 2350 А принужденная вентиляция является необходимой. Возникающие требования нужно консультировать с изготовителем.

Распределители с номинальным током до 2350 А имеют естественное охлаждение в закрытом шкафу или в шкафу с вентиляционными отверстиями. Обзор исполнений шкафов с удовлетворяющим утеплением для выбранных номинальных токов приводит табл. I-IV. Для воспрепятствования возникновения конденсата уместно обдумать возможность проведения отопления.

3.7 Отопление

Отопительный прибор можно устанавливать, когда относительная влажность в помещении распределительной станции превышает 70%. Он размещается в камере выключения на левой боковине шкафа. Следующий дополнительный отопительный прибор можно установить в шкафу приборов и в камере сборных шин.

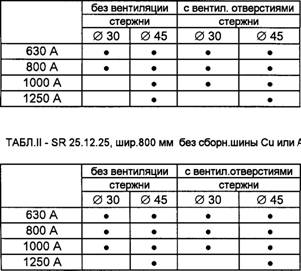

ТАБЛ.II - SR 12.12.40, шир.800 мм сборной шин Си

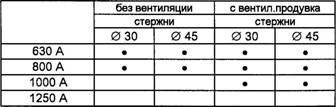

ТАБЛ.IV - тяжелая серия шир. 1000 мм сборных шин Си

Управление отоплением будет осуществляться или вручную - выключателем, или оно будет автоматическое, управляемое термостатом и влагомером.
