2. ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Номинальное напряжение кВ610
Максимальное рабочее напряжениекВ7,212
Номинальный изоляционный

уровень

1 минута 50 ГцкВ RMS20 3528 45
в отсоединенной линии
импульсное 1,2/50 волнаKV peak60 7575 95
в отсоединенной линии
Номинальная частотаГц50- 60
Номинальный токсборных шинА800- 1250 - 1600-2000 - 2500 - 3150 -800- 1250-2000-25001) 1) Макс, параметры по соглашению с изготовителем
подвода
Устойчивость против

закорачивания

кратковременный ток 1-3 сек.кА RMS кА макс.16 -25 - 31,51> - 401) только для напряжения 12 В
динамический ток40-63-80- 110- 110
Покрытие распределителяIP 30

максимальное покрытие по соглашению с изготовителем

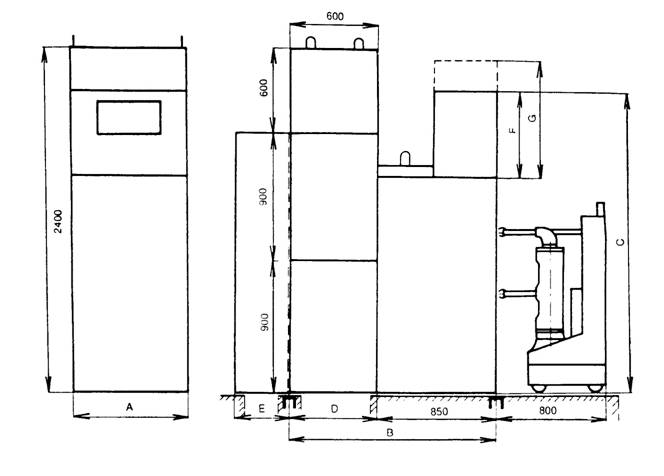

2.1 МЕХАНИЧЕСКИЕ ПАРАМЕТРЫ - РАЗМЕРЫ ШКАФА ОСНОВНЫЕ РАЗМЕРЫ ШКАФА "SR"

РАЗМЕРЫ ШКАФА

ШкафНоминальный ток сборных шин (А)Номинальный ток выключателя (А)А (мм)В (мм)С (мм)D (мм)Е (мм)F (мм)G (мм)Масса (кг)
7,2-12 кВ800,1250,1600 2000,2500,3150800-1250 2500-2500*800 10001350 14502200 2200500 600350 550700 700900650 800

Примечание: *Без дополнительной вентиляции только до 2350 А
