11. ДОПОЛНЕНИЕ

В этом дополнении описано другое оборудование, которые не являются составной частью стандартных шкафов, однако по заказу они могут войти в состав заказа.

Распределительный шкаф со сборными шинами внизу

В руководстве описан распределительный шкаф распределителя со сборными шинами наверху и кабельной камерой внизу. Руководство остается в силе и когда эти камеры взаимно заменены. Этот вариант типовая серия распределителей делает возможным.

Если речь идёт о сборных шинах внизу, надо за распределителем обеспечить монтажную "улочку (мин.600 мм) для присоединения кабелей. В этом случае монтаж кабелей впереди нельзя провести.

Примененные надстройки

Стандартное исполнение шкафа может быть дополнено задней надстройкой с глубиной Е (смотри размерный эскиз шкафа). Эта надстройка в случае размещения сборных шин внизу предназначена для кабельного присоединения к выводу, ведущему к мостику, или к верхнему выводу, или для размещения следующих приборов согласно соглашению.

Шинные мостики

Для соединения двух противолежащих секций распределительной станции можно заказать шинный мостик. Подсоединение к шинному мостику проводится через заднюю надстройку (смотри абз. 11.1) или непосредственно от сборных шин (только в пустом шкафу).

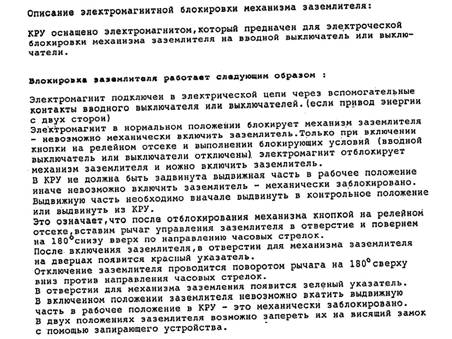

Короткозамыкатель в шкафу (рис.8, 24)

Шкаф оборудован трехполюсным короткозамыкателем (601), конструкция которого постоянно соединена с каркасом распределительного щита. Петушок вывода оборудован контактом (602), предназначенным для ножа короткозамыкателя (603), общий вал которого заземлен на главной заземляющей токособирательной шине.

Важные предупреждения:

Короткозамыкатель включайте всегда только при закрытых дверях распределительного щита.

Перед включением короткозамыкателя надо безоговорочно проверить обесточенное состояние на нижних контактах (после подъема подвижной мембраны).

В случаях, когда нижние контакты служат в качестве подводящих, должно контролироваться отключение главного выключателя.

Перед началом манипуляции с короткозамыкателем всегда должно проконтролироваться, находится ли тележка с выключателем в отключенном (испытательном) положении или выдвинута ли она из шкафа. Перед повторным вводом тележки должно контролироваться отключенное положении короткозамыкателя. Этот контроль должен выполняться несмотря на то, что короткозамыкатель механически блокируется.

Каждая манипуляция с короткозамыкателем всегда должна быть завершена. Это означает, что рычаг управления всегда должен быть повернут на 180°С. короткозамыкатели блокируются механически.

Короткозамыкатель включается следующим

образом:

На закрытых дверях надо отклонить закрывающую пластинку и в четырехгранное отверстие во втулке (604) вставить рычаг управления (605) так, чтобы его рукоятка была направлена вниз.

Рычагом надо повернуть наверх на 180°С в направлении движения часовой стрелки. Происходит мгновенное сцепление ножей короткозамыкателя (603) с контактами (602).

Включенное положение короткозамыкателя сигнализируется красной отметкой, которая видна в отверствии, находящимся над втулкой (604).

Снимается рычаг (605) и закрывающей пластинкой прикрывается отверстие рычага на дверях.

Короткозамыкатель отключается следующим образом:

На закрытых дверях надо отклонить закрывающую пластинку и в четырехгранное отверстие во втулке (604) надо вставить рычаг управления (605) таким образом, чтобы рукоятка была направлена вверх.

Рычагом надо повернуть на 180°С против направления движения часовой стрелки. В результате этого ножи короткозамыкателя мгновенно выводятся из контактов.

Отключение короткозамыкателя сигнализируется зеленой отметкой, видимой в отверстии над втулкой (604).

Снимается рычаг управления (605) и закрывающей пластинкой прикрывается отверстие для рычага на дверях.

Короткозамыкатель на выдвижной части

Решение применяется для закорачивания сборных шин или выводов. Более подробное описание смотри в руководстве по обслуживанию и уходу за выдвижными частями.

Выключатель в функции короткозамыкателя

Даёт возможность закорачивания сборных шин или выводов с помощью специальной переделки выключателя. Более подробное описание в руководстве для обслуживания и ухода выдвижных частей.

Повышение степени покрытия шкафа

По отдельному требованию распределители также могут поставляться с более высокой степенью покрытия. Дополнением основного исполнения опрокидывающимися наездами достигается степень покрытия IP 40. При герметизации кожухов и дверей профилированной резиной степень покрытия, далее, повышается на IP 50. При оснащении распределителя крышей можно достигнуть покрытия IP 52.

Замыкаемая рукоять

Двери камеры выключателя обычно оборудываются двумя болтами М8 со шлицевыми головками и центральным замком, который замыкается

специальным ключом. По отдельному заказу этот центральный замок можно заменить замыкаемой рукояткой.

Дополнение к пункту 11.3

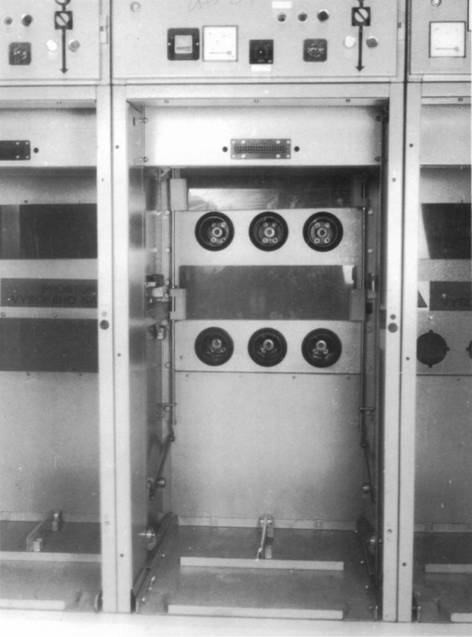

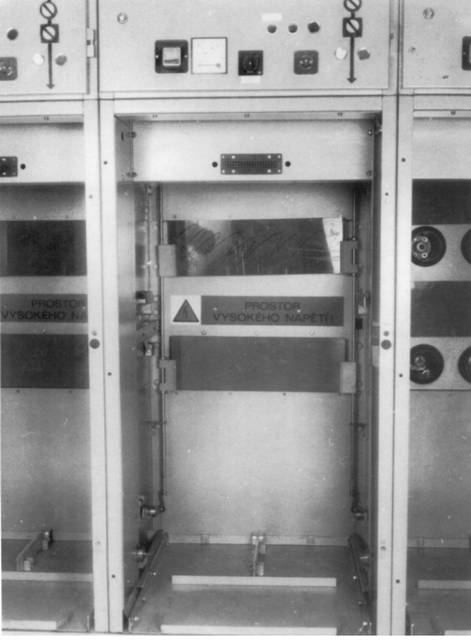

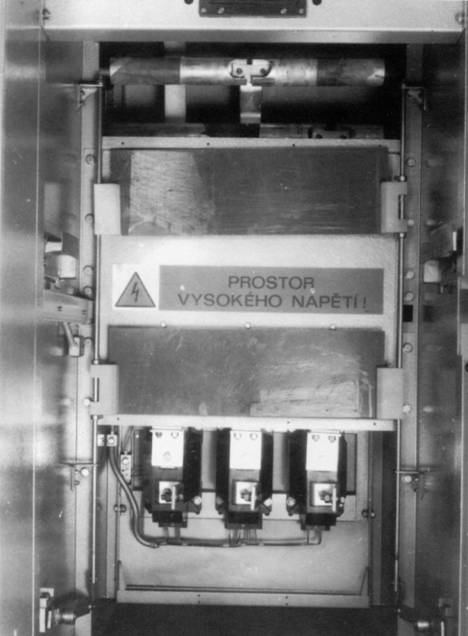

Шкаф SR 12 - вид спереди в пустой шкаф - подвижные мембраны опущены

Шкаф SR 12 - вид спереди в пустой шкаф - подвижные мембраны вынуты (симмулирование рабочего положения)

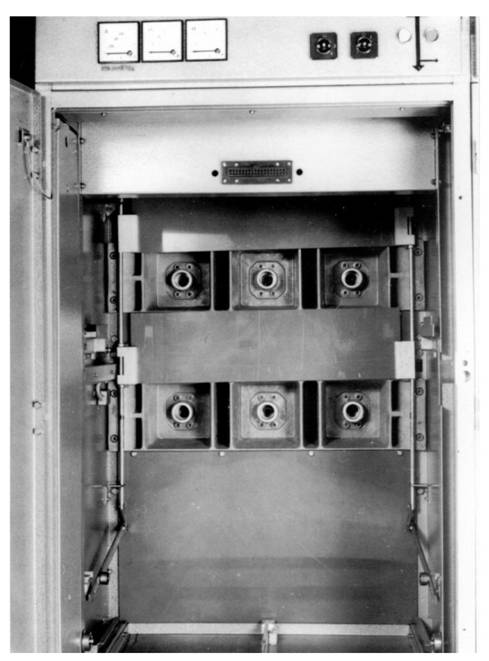

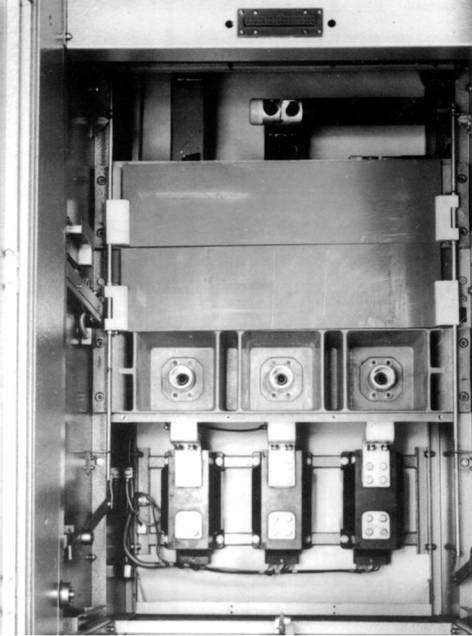

Шкаф SR 12 - вид спереди в пустой шкаф - демонтированные кожухи сборных шин и кабельной камеры

Шкаф SR 12 - тяжелая серия; вид спереди в пустой шкаф - подвижные мембраны вынуты (симмуляция рабочего положения)

Шкаф SR 12 - тяжелая серия; вид спереди в пустой шкаф; демонтированные кожухи сборных шин и кабельной камеры

Рис. 8

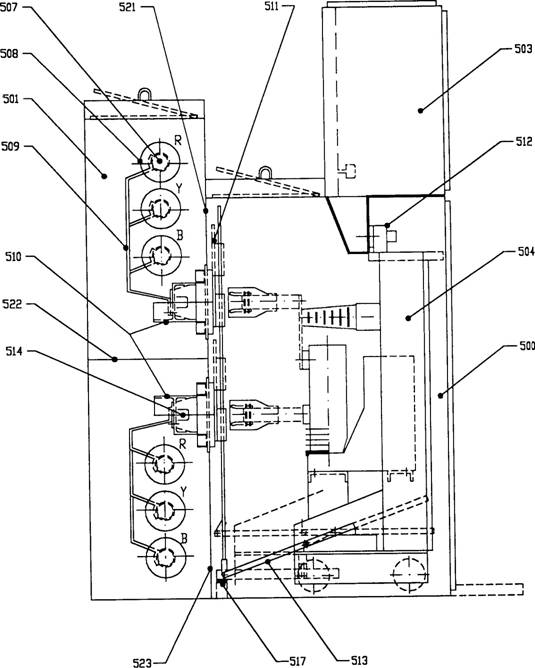

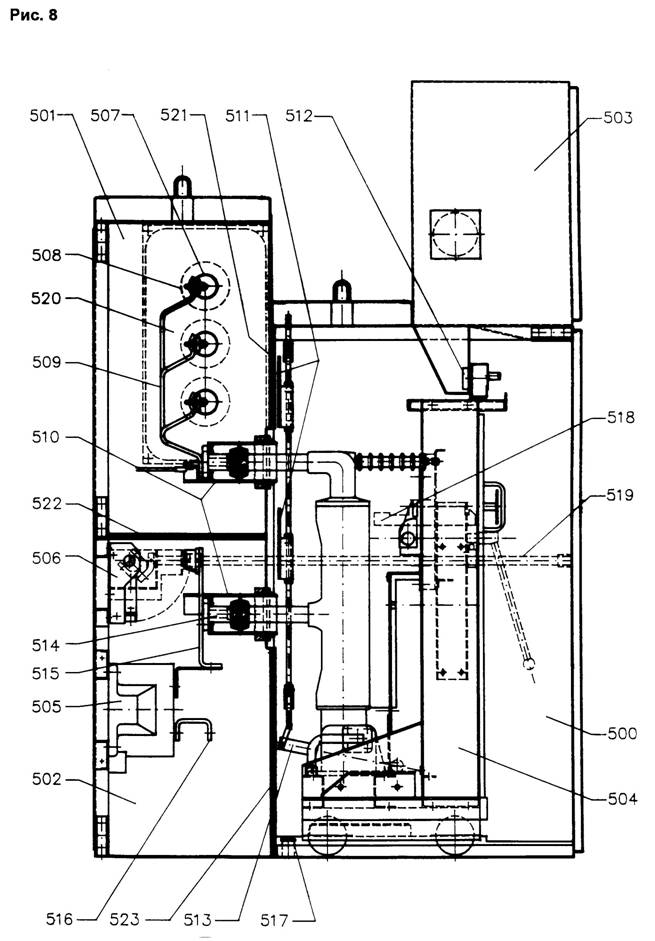

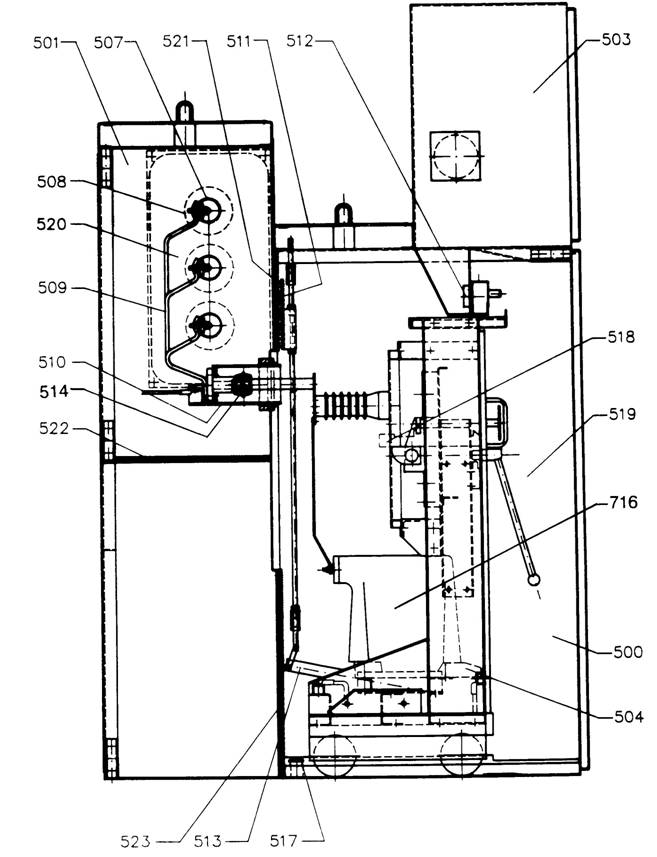

Разрез шкафа распределителя с выключателем VF (SR 12.12.31)

Условное обозначение к рис.8

камера выключателя

шинная камера

кабельная камера

коробка приборов низкого напряжения

выдвижная часть с выключателем VF

аппаратные трансформаторы тока

зеземляющие короткозамыкатели

сборная шина (круглая 0 70)

проходной изолятор

отвод

камера выдвижных контактов

подвижные мембраны

многополюсная розетка вспомогательных контуров

механизм подъёма подвижных мембран

неподвижный контакт (стержень)

выводная полоса (короткозамыкатель - аппаратные трансформаторы)

присоединительные флажки

заземляющая сборная шина

скоба блокировки

управляющий вал короткозамыкателя

изоляционная промежуточная стена

кожух верхний

разделительная перегородка (сталелистовая)

кожух нижний

Рис. 8b

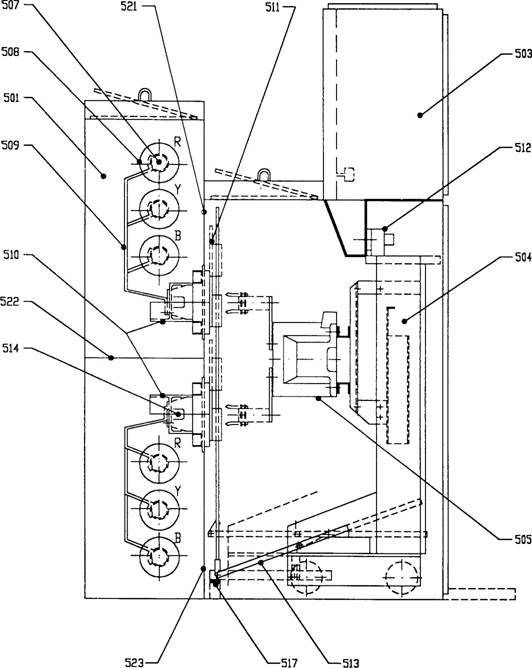

Разрез шкафа выключателя - измерение (SR 12.12.31)

Условное обозначение к рис. 8Ь

камера выключателя

шинная камера

кабельная камера

коробка приборов низкого напряжения

выдвижная часть

аппаратные трансформаторы тока

зеземляющие короткозамыкатели

сборная шина (круглая 0 70)

проходной изолятор

отвод

камера выдвижных контактов

подвижные мембраны

многополюсная розетка вспомогательных контуров

механизм подъёма подвижных мембран

неподвижный контакт (стержень)

выводная полоса (короткозамыкатель - аппаратные трансформаторы)

присоединительные флажки

заземляющая сборная шина

скоба блокировки

управляющий вал короткозамыкателя

изоляционная промежуточная стена

кожух верхний

разделительная перегородка (сталелистовая)

кожух нижний

716 аппаратные трансформаторы напряжения

Рис. 8с

Шинное соединение с выключателем

Условное обозначение к рис. 8с

камера выключателя

шинная камера

кабельная камера

коробка приборов низкого напряжения

выдвижная часть с выключателем VF

сборная шина (круглая 0 70)

проходной изолятор

отвод

камера выдвижных контактов

подвижные мембраны

многополюсная розетка вспомогательных контуров

механизм подъёма подвижных мембран

неподвижный контакт (стержень) 517 заземляющая сборная шина

кожух верхний

разделительная перегородка (сталелистовая)

кожух нижний

Рис. 8d

Шинное соединение с отсоединяемой тележкой

Условное обозначение к рис. 8d

501 шинная камера

коробка приборов низкого напряжения

выдвижная часть с выключателем VF

аппаратные трансформаторы тока

сборная шина (круглая 0 70)

проходной изолятор

отвод

камера выдвижных контактов

подвижные мембраны

многополюсная розетка вспомогательных контуров

механизм подъёма подвижных мембран

неподвижный контакт (стержень) 517 заземляющая сборная шина

кожух верхний

разделительная перегородка (сталелистовая)

кожух нижний

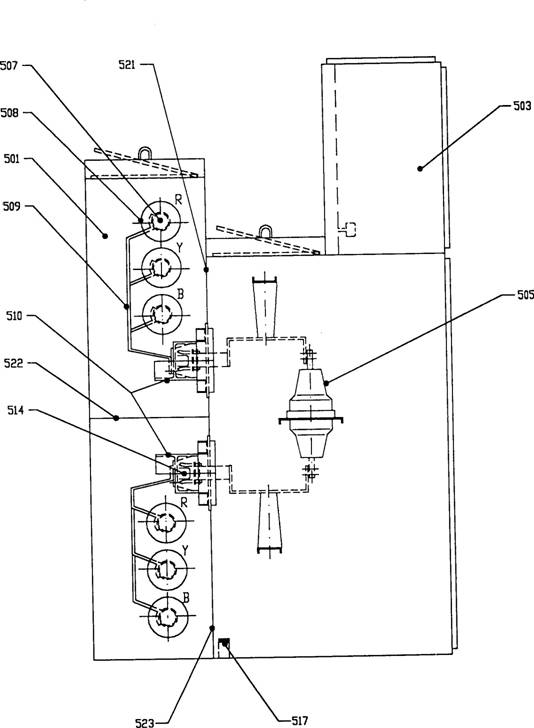

Рис. 8е

Неподвижное соединение сборных шин

Условное обозначение к рис. 8е

501 шинная камера

503 коробка приборов низкого напряжения

505 аппаратные трансформаторы тока

сборная шина (круглая 0 70)

проходной изолятор

отвод

камера выдвижных контактов 514 неподвижный контакт (стержень) 517 заземляющая сборная шина

кожух верхний

разделительная перегородка (сталелистовая)

кожух нижний

Рис. 9

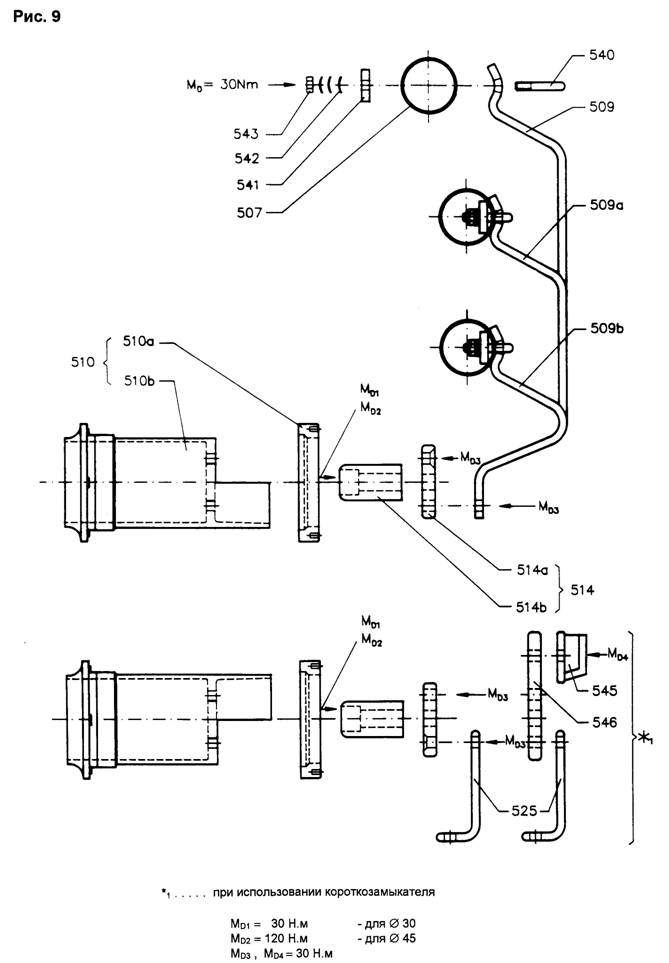

Сборные шины и контакты Условное обозначение к рис. 9

MD, MD1, MD2, MD3, MD4 момент затяжки

Рис. 10

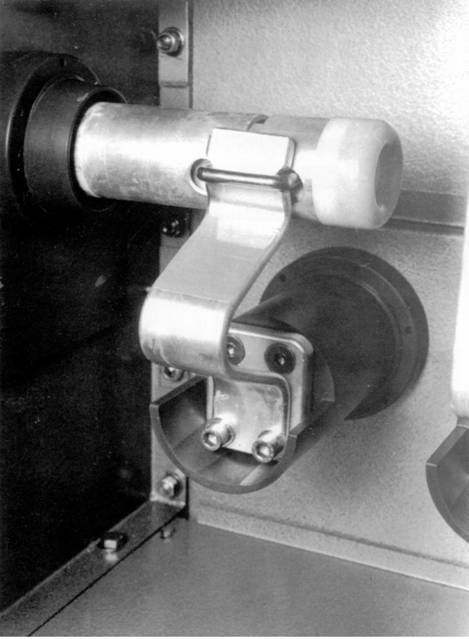

Отвод сборной шины (L3) - деталь присоединения

Рис. 11

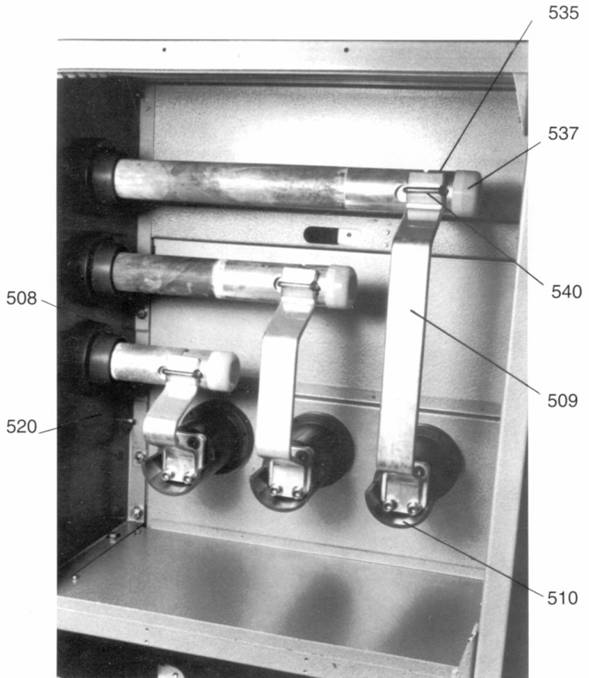

Шинный модуль - крайный шкаф (вид сзади)

Условное обозначение к рис. 11

510 камера выдвижных контактов

509 отвод (фаза L1)

540 зажим

535 сборная шина (концевая часть)

537 Изоляционный колпачок

508 проходной изолятор

520 изоляционная промежуточная стена

Рис. 12

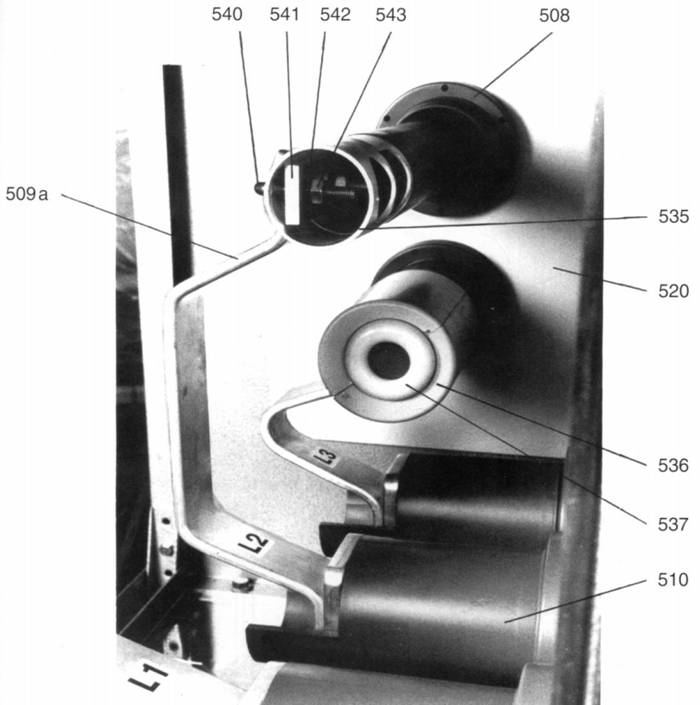

Шинный модуль - соединение сборной шины и отвода Условное обозначение к рис. 12

Рис. 13

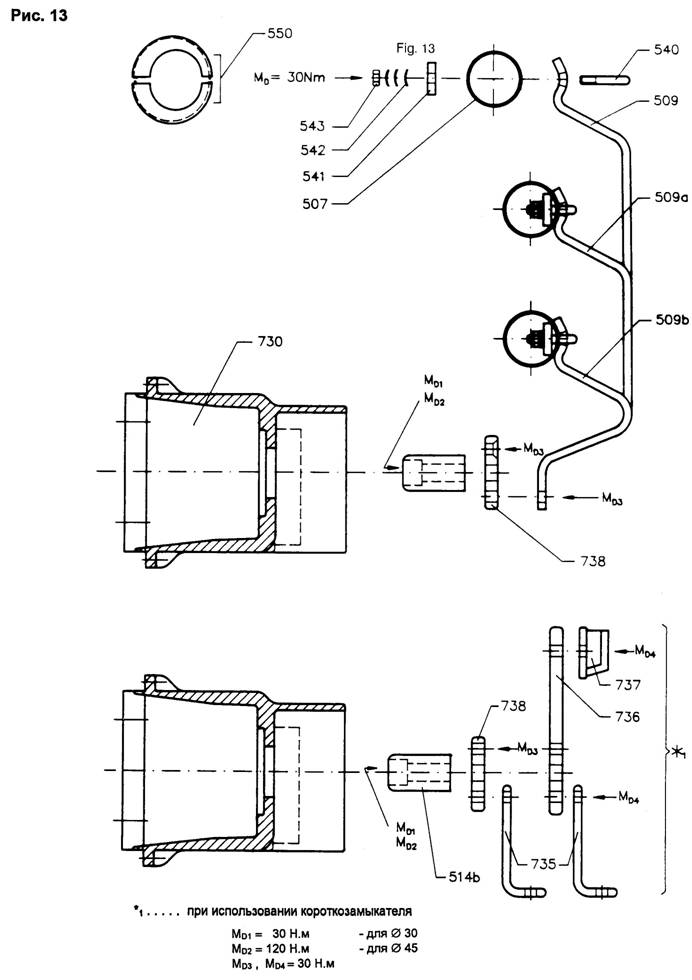

Сборные шины и контакты (для 25 кВ)

Условное обозначение к рис. 13

507 сборная шина 0 70

509 отвод L1

509а отвод L2

509Ь отвод L3

514Ь контакт

накладка

тарельчатая пружина

550 кожух соединения - двухсекционный

730 изоляционный несущий элемент

соединительная полоса

накладка контакта

контакт короткозамыкателя

накладка контакта

MD, MD1, MD2, MD3, MD4-моменты затяжки

Рис. 14

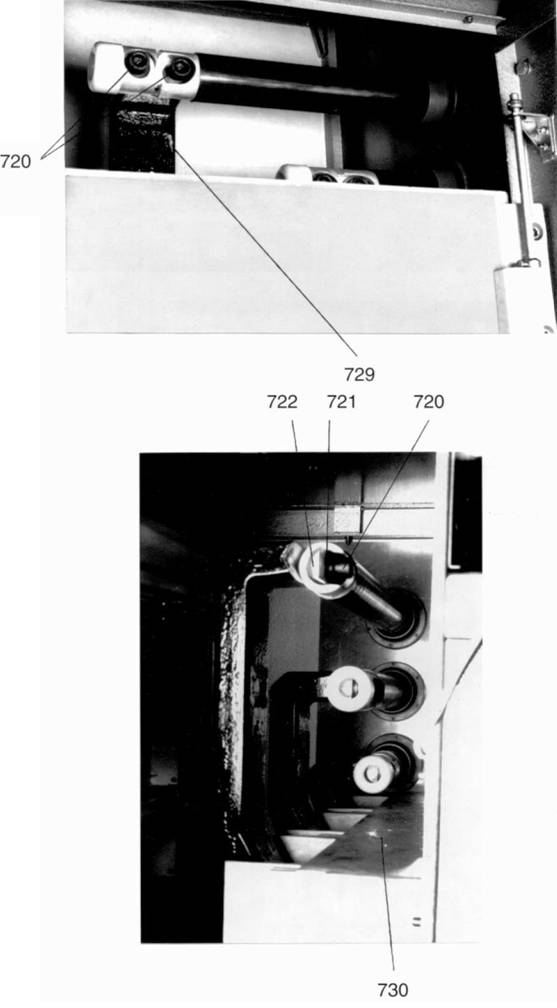

Сборные шины и отводы тяжелой серии - вид сзади

Условное обозначение к рис. 14

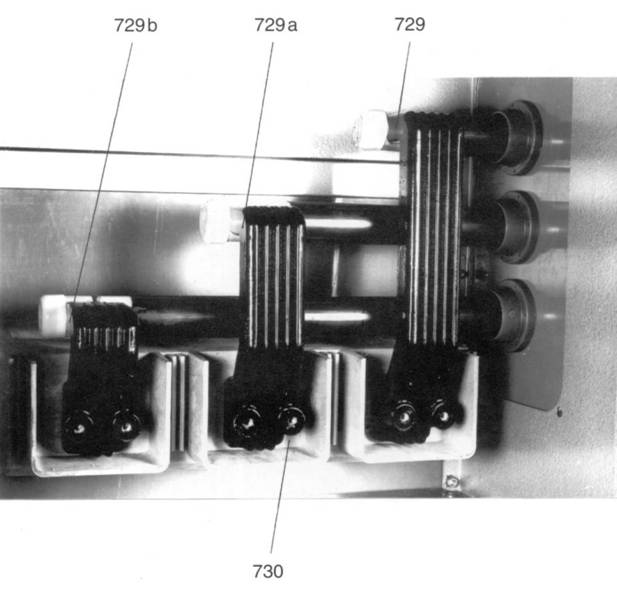

отвод L1 729а отвод L2 729Ь отвод L3

изоляционный несущий элемент

Рис.15

Сборная шина - вид спереди и сбоку

Условное обозначение к рис. 15

болт М 20 (имбус)

тарельчатая пружина

соединитель

отвод L1

изоляционный несущий элемент

Рис. 16

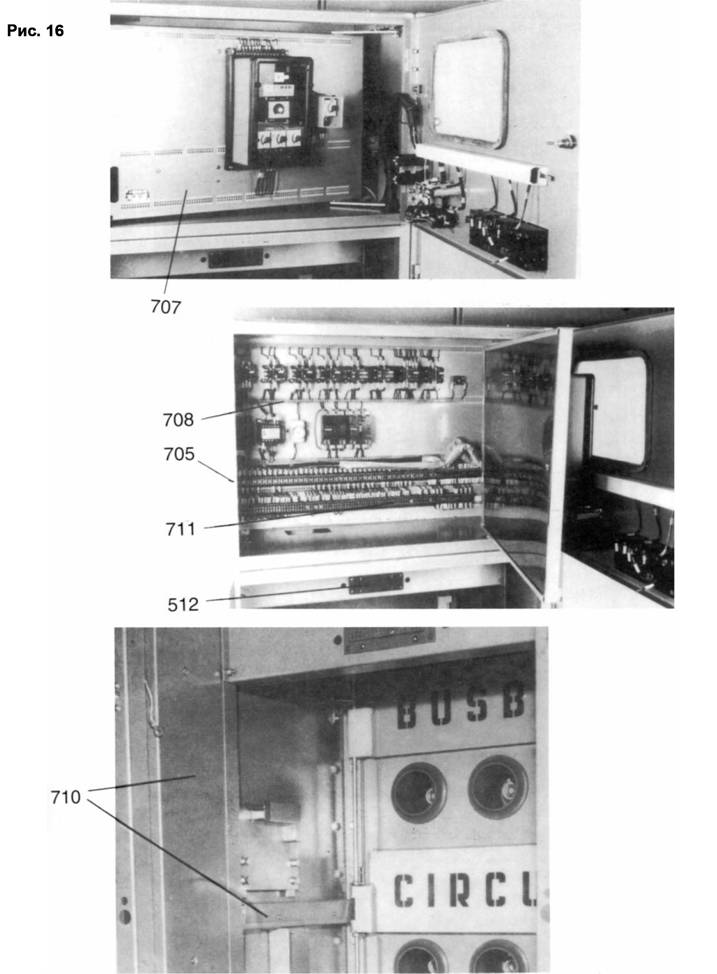

Шкаф приборов низкого напряжения Условное обозначение к рис. 16

Рис. 17

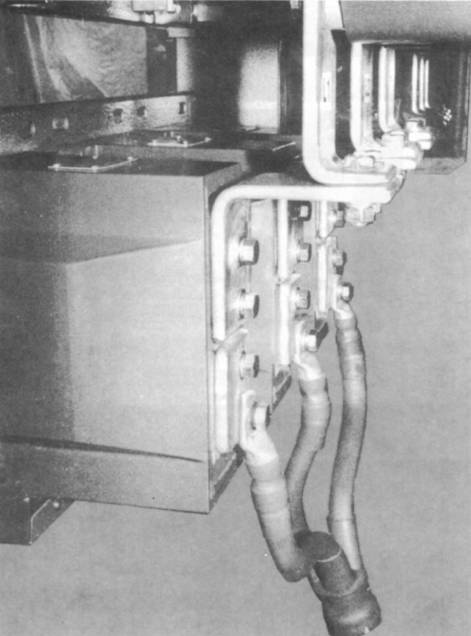

Пример кабельного присоединения к трансформатору TP

Рис. 19

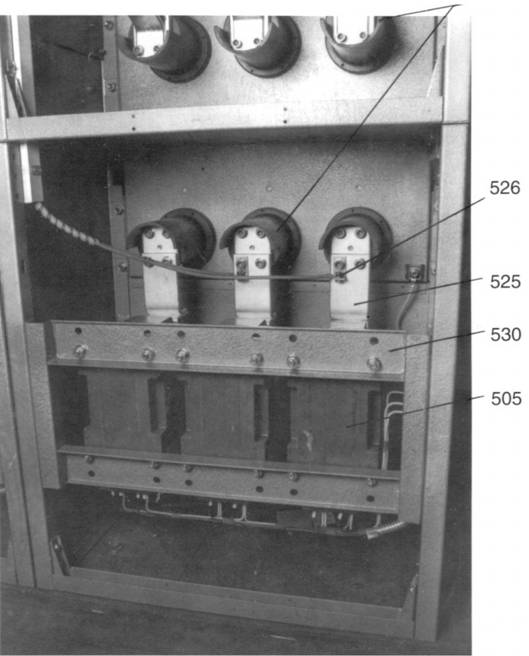

Вид на распределитель сзади

Условное обозначение к рис. 19

505 измерительный трансформатор тока (тип TP)

510 камера выдвижных контактов

выволная полоса на измерительный трансформатор тока

присоединительная лапка измерительных трансформаторов напряжения 530 несущий элемент измерительных трансформаторов тока

Рис. 20

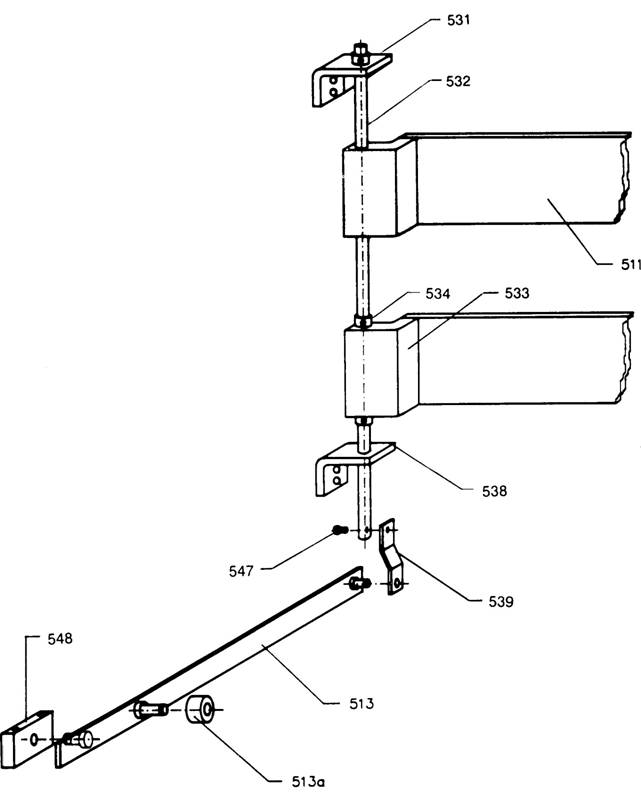

Монтаж подвижных мембран

Условное обозначение к рис. 20

511 подвижные мембраны

513 рычаг подъёма подвижных мембран

держатель

тяга мембран

мембрана нижняя

установочное кольцо

держатель

скоба

цапфа

подшипник

Рис. 21

Кабельная камера - частичный вид

Условное обозначение к рис. 21

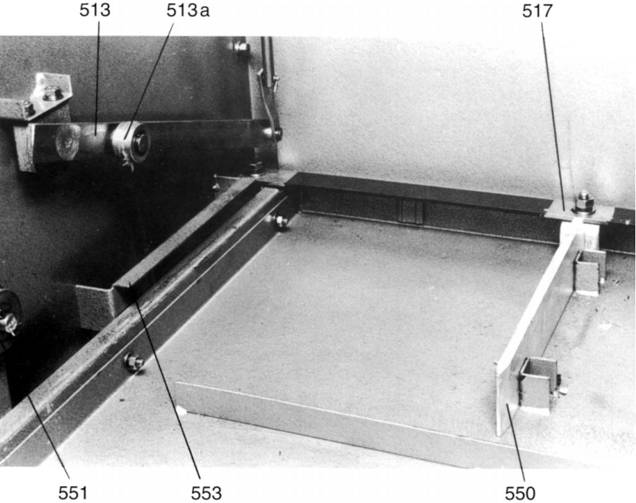

513 рычаг подъёма подвижных мембран

513а накатной ролик наезда подвижных мембран

517 заземляющая сборная шина шкафа

заземляющий нож для для выдвижной части

направляющий ролик выдвижной части 553 направляющий рельс выдвижной части

Рис. 22

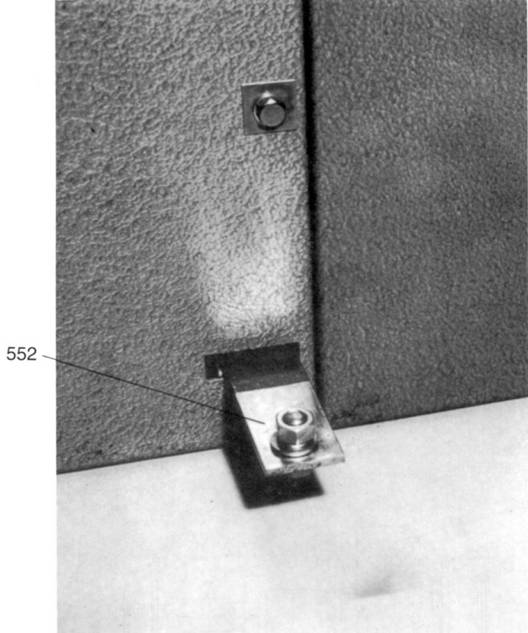

Внешнее заземление шкафа

Условное обозначение к рис. 22 552 заземляющий зажим

Рис. 24

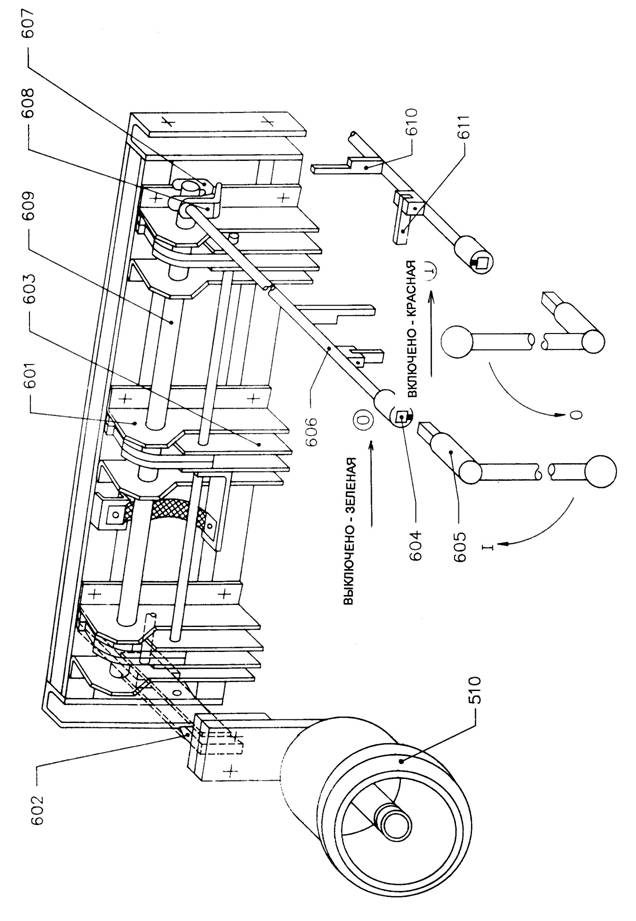

Заземляющий короткозамыкатель в шкафу - эскиз

Условное обозначение к рис. 24

трехполюсной короткозымыкатель

контакт

контактные ножи

втулка

управляющий рычаг

приводной вал

подшипник

поводковый патрон

вал короткозамыкателя

упор

собачка

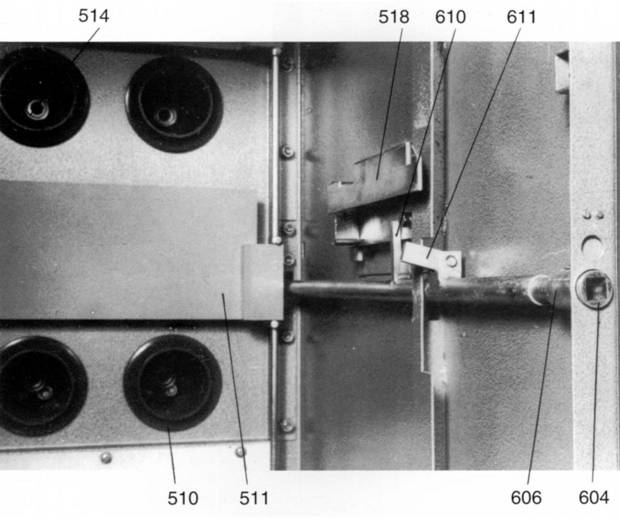

Рис 25

Камера выключения - частичный вид Условное обозначение к рис.25

Рис. 26

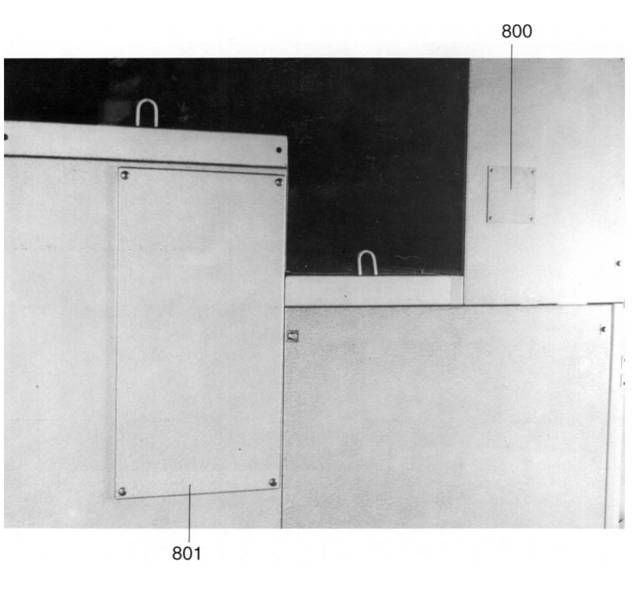

Внешнее закрытие бока распределителя Условное обозначение к рис. 26

внешнее закрытие отверстия для подсоединения проводов

внешнее закрытие отверстия для проходного изолятора сборной шины

Рис. 27

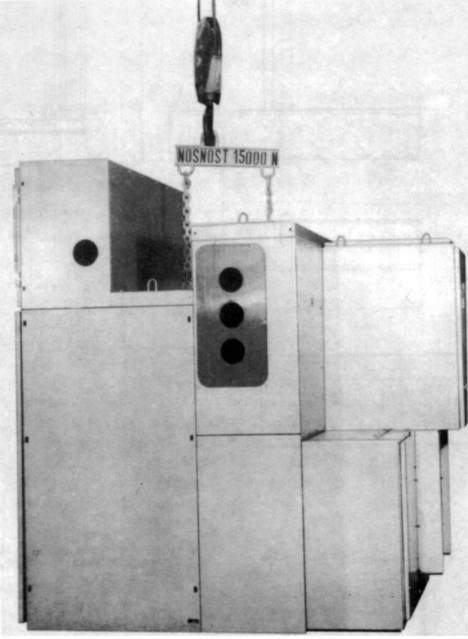

Транспортирование шкафа SR подъёмным краном

Рис. 28

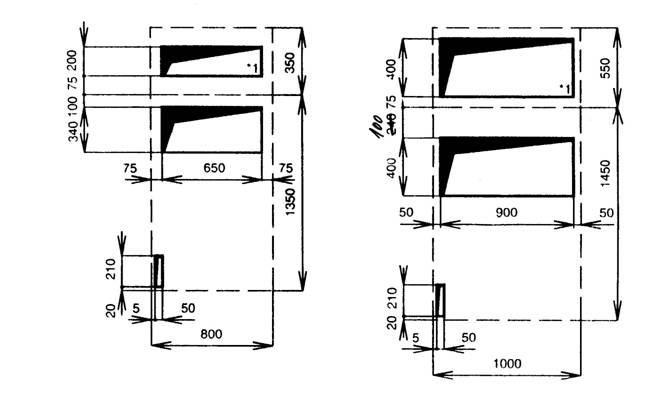

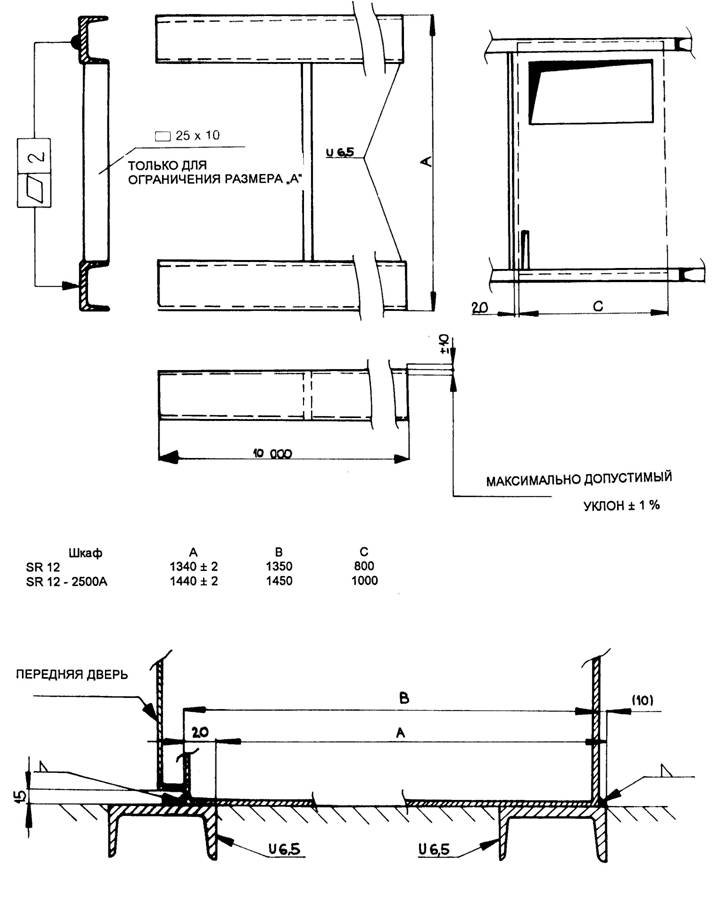

Фундаментная рама распределителя

Фундаментная рама распределителя для монтажа на конструкцию и фундаментные поверхности и отверстия

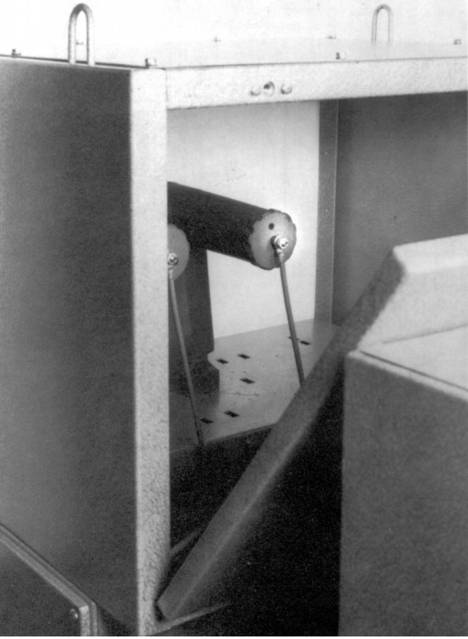

Рис. 30

Надстройка напряжения - вид на аппаратный трансформатор напряжения

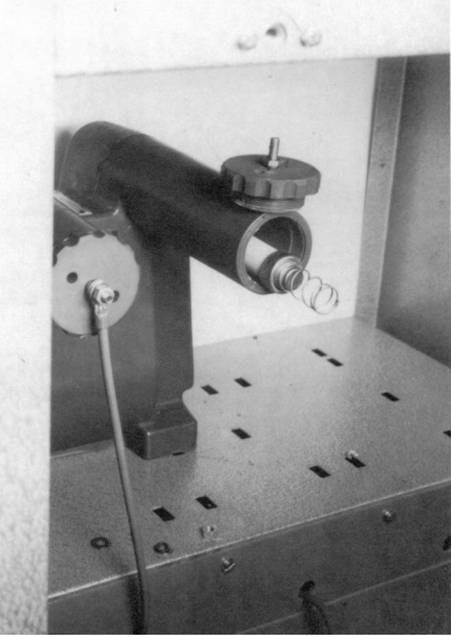

Рис. 31

Надстройка напряжения - замена предохранителя
