Кабельные муфты — это специальные устройства, предназначенное для надежного соединения, ответвления, оконцевания кабелей или их подключения к воздушным линиям электропередач или электрическим установкам. Параметры выбора кабельной муфты:
1. напряжение кабеля;
2. тип изоляции кабеля;
3. количество жил в кабеле;
4. наличие бронелент в кабеле;
5. сечение кабеля. Представленные муфты соответствуют требованиям ГОСТ 13781.0-86.

Муфты соединительные

напряжением 6 и 10 кВ

Соединительные термоусаживаемые муфты для 3-х жильных кабелей с бумажной маслопропитанной изоляцией с броней или без брони, на напряжение 6 и 10 кВ марки
ЗСТп-10 Соединительные термоусаживаемые муфты для трехжильных кабелей с изоляцией из сшитого полиэтилена с проволочным экраном, с броней и без брони, на напряжение 6 и 10 кВ марки
ЗПСТ-10 Соединительные термоусаживаемые муфты для 3-х жильных кабелей с пластмассовой изоляцией, с броней или без брони, на напряжение 6 кВ марки
ЗПСТ-6 Соединительные термоусаживаемые муфты для одножильных силовых кабелей с изоляцией из сшитого полиэтилена на напряжение 10 кВ марки
1ПСт-10

напряжением до 1 кВ

Соединительные термоусаживаемые муфты для 4-х и 5-и жильных кабелей с пластмассовой изоляцией с броней и без брони на напряжение до 1 кВ марок
4ПСТ-1, 4ПСТ(6)-1 и 5ПСТ-1, 5ПСТ(б)-1

Соединительные термоусаживаемые муфты для 3-х и 4-х жильных кабелей с бумажной маслопропитанной изоляцией с броней или без брони, на напряжение до 1 кВ марок:
ЗСТп-1 и 4СТп-1 Соединительные термоусаживаемые муфты для одножильных силовых кабелей с пластмассовой изоляцией без брони и экрана на напряжение 1 кВ марок
1ПСТнг-LS-1 Соединительные термоусаживаемые муфты для 4-х и 5-и жильных кабелей с пластмассовой изоляцией с броней и без брони на напряжение до 1 кВ не поддерживающих горение марок.
4ПСТнг-LS-1, 4ПСТ(6)нг-LS-1, 5ПСТнг-LS-1, 5ПСТ(б)нг-LS-1 Соединительные термоусаживаемые муфты для 2-х, 3-х, 4-х и 5-ти жильных кабелей с пластмассовой изоляцией на напряжение до 400 В марок
3ПСТм нг-LS, 5ПСТм нг-LS Соединительные термоусаживаемые муфты для 4-х жильных кабелей с пластмассовой изоляцией с броней и без брони на напряжение до 1 кВ с нулевой жилой уменьшенного сечения марок
3+1ПСТ-1, 3+1ПСТ(б)-1 Соединительные термоусаживаемые муфты для 3-х, 4-х жильных водопогружных кабелей с пластмассовой изоляцией на напряжение до 400 В марки
МВПТ

Концевые муфты

напряжением 6 и 10 кВ

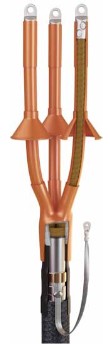

Концевые термоусаживаемые муфты внутренней и наружной установки для 3-х жильных кабелей с бумажной маслопропитанной изоляцией с броней или без брони на напряжение 6 и 10 кВ марок
ЗКВТп-10, ЗКНТп-10 Концевые термоусаживаемые муфты внутренней (наружной) установки для 3-х жильных кабелей с изоляцией из сшитого полиэтилена с проволочным экраном, с броней и без брони, на напряжение 6 и 10 кВ марок
ЗПКВТп-10 и ЗПКНТп-10 Концевые термоусаживаемые муфты внутренней и наружной установки для одножильных силовых кабелей с изоляцией из сшитого полиэтилена на номинальное напряжение до 10 кВ марок
1ПКВТ-10 и 1ПКНТ-10 Концевые термоусаживаемые муфты внутренней и наружной установки для 3-х жильных кабелей с пластмассовой изоляцией с броней или без брони на напряжение 6 кВ марки
ЗПКТп-6

напряжением до 1 кВ

Концевые термоусаживаемые муфты внутренней и наружной установки для 3-х и 4-х жильных кабелей с бумажной маслопропитанной изоляцией с броней или без брони на напряжение до 1 кВ марок

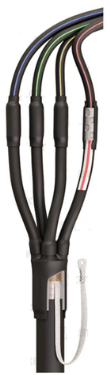

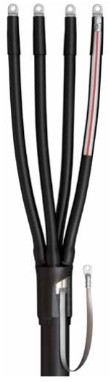

ЗКВНТп-1, 4КВНТп-1 Концевые термоусаживаемые муфты внутренней и наружной установки для 4-х и 5-и жильных кабелей с пластмассовой изоляцией с броней и без брони на напряжение до 1 кВ марок
4ПКТп-1, 4ПКТп(б)-1, 5ПКТп-1, 5ПКТп(б)-1 Концевые термоусаживаемые муфты для одножильных силовых кабелей с пластмассовой изоляцией без брони и экрана на напряжение 1 кВ марок
1ПКТнг-LS-1

Концевые термоусаживаемые муфты внутренней и наружной установки для 4-х и 5-и жильных кабелей с пластмассовой изоляцией с броней и без брони на напряжение до 1 кВ не поддерживающих горение марок
4ПКТпнг-LS-1, 4ПКТп(6)нг-LS-1, 5ПКТпнг-LS-1, 5ПКТп(б)нг-LS-1 Концевые термоусаживаемые муфты внутренней и наружной установки для 4-х жильных кабелей с пластмассовой изоляцией с броней и без брони на напряжение до 1 кВ, с нулевой жилой уменьшенного сечения марок
3+1ПКТп-1, 3+1ПКТп(б)-1

Концевые термоусаживаемые муфты для контрольных кабелей с пластмассовой изоляцией с броней и без брони на напряжение до 1 кВ
ККТ

Переходные муфты

напряжением 6 и 10 кВ Переходные термоусаживаемые муфты с трехжильных кабелей с бумажной маслопропитанной изоляцией на три одножильных кабеля с изоляцией из сшитого полиэтилена, на напряжение 6 и 10 кВ марки
ПСПТп-10(Б)

напряжением до 1 кВ Переходные термоусаживаемые муфты с 4-х жильных кабелей с пластмассовой изоляцией, с броней и без брони, на самонесущие изолированные провода СИП-2, на напряжение до 1 кВ
4ПКТп(б)(СИП)-1(Б)

Заливные муфты

Заливные соединительные муфты для 3-х, 4-х, 5-ти жильных кабелей с пластмассовой изоляцией с броней и без брони на напряжение до 1 кВ марки
МКС

Ответвительные муфты

Ответвительные термоусаживаемые муфты для 4-х и 5-и жильных кабелей с пластмассовой изоляцией с броней и без брони на напряжение до 1 кВ марок
4ПТ0-1, 5ПТ0-1

Комплект заземления

Комплекты заземления для установки муфт на кабели с проволочной броней
КМПБ

Комплект заземления для установки муфт на 3-х жильные кабели с изоляцией из сшитого полиэтилена с медным ленточным экраном, с броней и без брони, на напряжение до 10 кВ
КМЛЭ

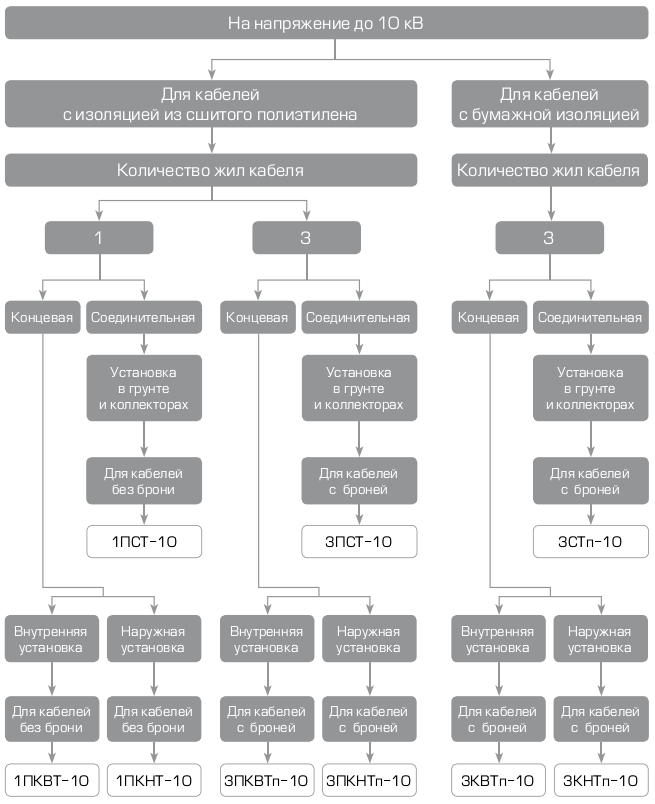

Мнемосхема выбора кабельных муфт:
