Муфты соединительные термоусаживаемые для 2-х, 3-х, 4-х и 5-ти жильных кабелей с пластмассовой изоляцией марок 3ПСТм нг-LS и 5ПСТм нг-LS
Муфты соединительные термоусаживаемые для 2-х, 3-х, 4-х и 5-ти жильных кабелей с пластмассовой изоляцией марок 3ПСТм нг-LS и 5ПСТм нг-LS
Соединительные термоусаживаемые муфты для 2-х, 3-х, 4-х и 5-ти жильных кабелей с пластмассовой изоляцией на напряжение до 400 В марок
ЗПСТм нг-LS, 5ПСТм нг-LS
ИНСТРУКЦИЯ ПО МОНТАЖУ
Все операции следует выполнять в строгом соответствии с инструкцией по установке, не допуская изменений в технологии монтажа.
Наименование муфты |
Число жил кабеля |
Сечение жил кабеля, мм |
ЗПСТм-1/2,5 нг-LS |
2-3 |
1, 1,5, 2,5 |
ЗПСТм-4/6 нг-LS |
4, 6 |
|
ЗПСТм-6/10нг-LS |
6, 10 |
|
5ПСТм-1/2,5 нг-LS |
4-5 |
1, 1,5, 2,5 |
5ПСТм-4/6 нг-LS |
4, 6 |
|
5ПСТм-6/10 нг-LS |
6, 10 |
|
1. ОБЛАСТЬ ПРИМЕНЕНИЯ
Муфты соединительные типа ПСТм предназначены для соединения многожильных проводов с пластмассовой изоляцией малых сечений на напряжение до 400 В.
В режиме эксплуатации диапазон температуры окружающей среды: от -50°С до +50°С.
Монтаж соединительных муфт может быть осуществлен для следующих основных типов 2-х, 3-х, 4-х и 5-ти жильного кабеля: АВВГ, ВВГ, ПВС, NYM, или их аналогов и модификаций.
2. ОБЩИЕ УКАЗАНИЯ
Внимательно ознакомьтесь с инструкцией по монтажу. Проверьте по комплектовочной ведомости наличие деталей в комплекте и соответствие муфты сечению, типу и рабочему напряжению монтируемого кабеля. Подготовьте рабочее место, все необходимые инструменты и приспособления.
Комплектовочная ведомость
№ |
Наименование |
Количество |
Ед. |
|
ЗПСТм нг-LS |
5ПСТм нг-LS |
|||
1 |
Гильза |
3 |
5 |
шт. |
2 |
Манжета изолирующая |
3 |
5 |
шт. |
3 |
Кожух защитный |
1 |
1 |
шт. |
4 |
Инструкция по монтажу/ Комплектовочная ведомость |
1 |
1 |
шт. |
5 |
Упаковочный пакет |
1 |
1 |
шт. |
1. Подготовка и разделка кабеля
1.1 Распрямить концы кабеля на длине 100 мм, и расположить их напротив друг друга
1.2 Надеть на кабель внешний защитный кожух, сдвинуть кожух вдоль кабеля на время монтажа

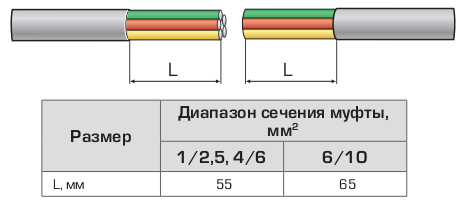

1.3 Снять с обоих концов кабеля наружную оболочку
1.4 Произвести изгиб жил вручную таким образом, чтобы соответствующие фазные жилы обоих концов кабеля расположились на одной горизонтали друг с другом (стык в стык).2. Монтаж соединительных гильз
2.1. Удалить с концов жил изоляцию на длине, равной 1/2дпины гильзы.
2.2. Надеть на жилы изолирующие манжеты.

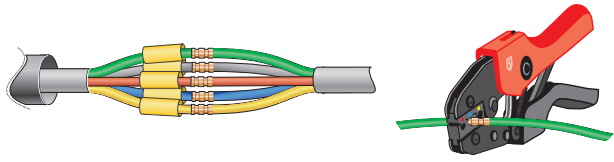

2.3. Произвести соединение жил входящими в комплект гильзами ГМЛ(о) используя инструмент СТК-05, СТВ-05 или их аналоги.
2.4. Если для соединения жил используются изолированные гильзы ГСИ, то рекомендуется использовать инструмент СТК-01, СТВ-01 или их аналоги.3. Установка изолирующих манжет

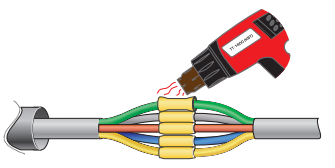

3.1. Надвинуть на место соединения прозрачные изолирующие манжеты. Расположить их по центру соединения и равномерно усадить, начиная от середины в сторону краев.4. Установка внешнего защитного кожуха
4.1. Свести жилы кабеля максимально близко друг к другу.

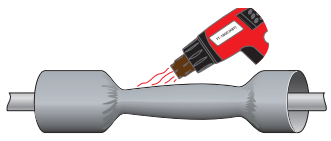

4.2. Надвинуть на муфту внешний защитный кожух, расположив его симметрично относительно центра муфты и произвести усадку от его середины.
Монтаж муфты завершен. Дайте муфте остыть прежде чем подвергать ее какому-либо механическому воздействию.
