Муфты соединительные термоусаживаемые для 3-х, 4-х жильных водопогружных кабелей с пластмассовой изоляцией на напряжение до 400 В марки МВПТ

Муфты соединительные термоусаживаемые для 3-х, 4-х жильных водопогружных кабелей с пластмассовой изоляцией на напряжение до 400 В марки МВПТ

Соединительные термоусаживаемые муфты для 3-х, 4-х жильных водопогружных кабелей с пластмассовой изоляцией на напряжение до 400 В марки
МВПТ

ИНСТРУКЦИЯ ПО МОНТАЖУ

Все операции следует выполнять в строгом соответствии с инструкцией по установке, не допуская изменений в технологии монтажа.

Наименование муфты

Число жил кабеля

Сечение жил кабеля, мм

МВПТ-1,5/2,5

3-4

1,5, 2,0 2,5

МВПТ-4/6

3-4

4, 5, 6



1. ОБЛАСТЬ ПРИМЕНЕНИЯ
Муфты соединительные типа МВПТ предназначены для соединения 3-х, 4-х жильных водопогружных кабелей с пластмассовой изоляцией на напряжение до 400 В.
В режиме эксплуатации диапазон температуры окружающей среды: от-50°С до +50°С.
Монтаж соединительных муфт может быть осуществлен для следующих типов кабелей: КВВ, КВПВ, КВВП, их аналогов и модификаций

2. ОБЩИЕ УКАЗАНИЯ
Внимательно ознакомьтесь с инструкцией по монтажу. Проверьте по комплектовочной ведомости наличие деталей в комплекте и соответствие муфты сечению, типу и рабочему напряжению монтируемого кабеля. Подготовьте рабочее место, все необходимые инструменты и приспособления.

Комплектовочная ведомость

Наименование

Кол-во, шт.

МВПТ-1,5/2,5

МВПТ-4/6

1

Гильза ГСИ

4

ГСИ 2,5

ГСИ 6,0

2

Манжета изолирующая

4

8/2-70

12/3-70

3

Кожух защитный

1

24/6-330

32/8-330

4

Инструкция по монтажу/ комплектовочная ведомость

1

+

+

5

Упаковочный пакет

1

+

+



1. Подготовка и разделка кабеля
1.1 Распрямить концы кабеля на длине 400 мм, и расположить их напротив друг друга
1.2 Надеть на кабель защитный кожух, сдвинуть кожух вдоль кабеля на время монтажа.

1.3 Снять с обоих концов кабеля наружную оболочку на длину указанную на рисунке.
1.4 Произвести изгиб жил таким образом, чтобы соответствующие фазные жилы обоих концов кабеля расположились на одной горизонтали друг с другом (стык в стык).2. Монтаж соединительных гильз

2.1. Удалить с концов жил изоляцию на длине, равной 1/2дпины гильзы.

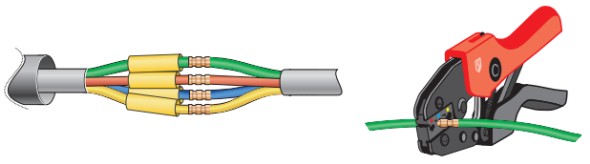

2.2. Надеть на жилы изолирующие манжеты.
2.3. Произвести соединение жил входящими в комплект гильзами ГСИ, используя инструмент СТК-01, СТВ-01 или аналоги.3. Установка изолирующих манжет

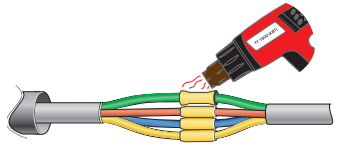

3.1. Надвинуть на место соединения изолирующие манжеты. Расположить их по центру соединения и равномерно усадить, начиная от середины в сторону краев.4. Установка внешнего защитного кожуха
4.1. Свести жилы кабеля максимально близко друг к другу.

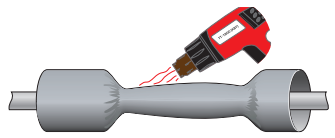

5.2. Надвинуть на муфту внешний защитный кожух, расположив его симметрично относительно центра муфты и произвести усадку от его середины.

Монтаж муфты завершен. Дайте муфте остыть прежде чем подвергать ее какому-либо механическому воздействию.
