Монтаж соединительных муфт 3СТп-10



Монтаж соединительной термоусаживаемой муфты

Инструкция по монтажу соединительных термоусаживаемых муфт для 3-х жильных кабелей с бумажной маслопропитанной изоляцией с броней или без брони, на напряжение 6 и 10 кВ марки ЗСТп-10 (КВТ) электротехнического завода "КВТ".

Все операции следует выполнять в строгом соответствии с инструкцией по установке, не допуская изменений в технологии монтажа! Монтаж термоусаживаемых муфт должен проводиться специально обученным персоналом!

Комплектовачная ведомость 3СТп-10-150/240
Наименование Кол-во Ед. изм. Размер, мм
1 Изолирующая перчатка 2 шт ЗПИ-З
2 Жильная изолирующая трубка 6 шт 35/14-325
3 Толстостенная манжета (на место соединения жил) 3 шт 55/20-200
4 Внутренний кожух 1 шт 120/28-900
5 Внешний защитный кожух 1 шт 130/36-1200
6 Герметик маслостойкий (на конус и корень разделки) 2 рулон +
7 Пластина-герметик узла заземления 2 шт +
8 Мастика для заполнения межфазного пространства 3 шт +
9 Изолирующая распорка 1 шт +
10 Провод заземления (ПМЛ) 1 шт 25 мм кв.
11 Припой (ПОС-30) 1 шт +
12 Паяльный жир 1 шт +
13 Пружина постоянного давления 2 шт +
14 Бандажная проволока 3 метр +
15 Изоляционная лента (ПВХ) 1 рулон +
16 Бандажная нить 1 метр +
17 Киперная лента 1 рулон +
18 Экранирующая алюминиевая лента 1 рулон +
19 Салфетка Х/Б 4 шт +
20 Перчатки монтажника 1 пара +
21 Инструкция по монтажу 1 шт +
22 Комплектовочная ведомость 1 шт +
23 Упаковочная коробка 1 шт +

Муфты соединительные типа ЗСТп-10 (КВТ) предназначены для соединения трехжильных силовых кабелей с бумажной маслопропитанной изоляцией, с броней или без брони, с общей алюминиевой или свинцовой оболочкой на напряжение 6 и 10 кВ. Используются для кабелей, проложенных в тоннелях, кабельных коллекторах, грунте. Монтаж соединительных муфт может быть осуществлен для следующих основных типов 3-х жильного кабеля: ААБл, АСБ, ААШв, АСШв, СБ и их аналогов.

Монтаж муфты должен производиться с соблюдением "Межотраслевых правил по охране труда (правил безопасности) при эксплуатации электроустановок", "Правил технической эксплуатации электроустановок потребителей", "Правил пожарной безопасности для энергетических предприятий", "Технической документации на муфты для силовых кабелей с бумажной и пластмассовой изоляцией напряжением до 10 кВ", а также правил и инструкций, действующих на предприятии, применяющем данные муфты.

Выбор типоразмеров муфт производится в зависимости от сечения жил кабеля (см. табл.). Базовая комплектация включает в себя аксессуары для монтажа узла заземления комбинированным методом: для крепежа провода заземления к металлической оболочке кабелей используются роликовые пружины постоянного давления: крепеж на бронелентах кабеля осуществляется методом пайки. Дополнительно муфты ЗСТп-10 (КВТ) могут комплектоваться гильзами под опрессовку или болтовыми соединителями по согласованию с заказчиком.

Типоразмеры муфт
Наименование муфты Рабочее напряжение (кВ) Число жил кабеля Сечение жил кабеля (мм кв.) Тип изоляции кабеля
ЗСТп-10-25/50 6 и 10 3 25, 35, 50 бумажная маслопропитанная изоляция
ЗСТп-10-70/120 6 и 10 3 70,95, 120
ЗСТп-10-150/240 6 и 10 3 150, 185, 240

Подготовка к монтажу

  • Внимательно ознакомьтесь с инструкцией по монтажу! Не исключена, что компоненты и рабочие операции подверглись усовершенствованию с тех пор, как вы в последний раз монтировали это изделие.
  • Если муфта хранилась в неотапливаемом помещении при температуре менее 5°С, то до начала монтажа комплект муфты следует выдержать не менее 2-х часов при температуре 18-20°С.
  • Проверить по комплектовочной ведомости наличие всех деталей в комплекте и соответствие комплекта сечению, типу и рабочему напряжению монтируемого кабеля.
  • Подготовить рабочее место, все необходимые инструменты и приспособления.
  • Перед началом работ проверить бумажную изоляцию на влажность. (Согласно технологическим требованиям, проверку бумажной изоляции кабеля проводят погружением бумажных лент в парафин, нагретый до 150°С). Монтаж муфты на кабеле с увлажненной изоляцией категорически запрещается!

Требования к условиям проведения монтажа

  • Установка термоусаживаемой арматуры должна производиться при температуре выше 0°С и относительной влажности менее 80%.
  • Работы по монтажу термоусаживаемых муфт для кабелей с маслопропитанной бумажной изоляцией, начиная со снятия слоя металлической оболочки и до окончания процесса герметизации муфты, должны проводиться без перерывов и за один раз.
  • Запрещается проводить монтаж на "открытой" площадке в дождь, туманную погоду или при высокой относительной влажности воздуха.
  • Следует предупреждать возможность появления конденсата влаги в процессе монтажа на термоусаживаемых изделиях, металлических поверхностях (на оболочке, бронелентах, кабельных гильзах и наконечниках) и кабельной изоляции.
  • Монтаж термоусаживаемых муфт требует соблюдения особой чистоты. Попадание в муфту частиц грязи, пыли, влаги в процессе монтажа недопустимо! Все термоусаживаемые элементы муфты, используемый инструмент, поверхности кабеля, руки монтажников должны быть чистыми и сухими.

Требования к герметичности муфты и ее структурных компонентов

  • Перед проведением каждой технологической операции поверхность, на которую усаживается трубка или подматывается герметик должна быть очищена от пыли, жировых пятен, нагара и т.п.
  • Все зазоры, неровности, границы перепада уровней, воздушные пустоты должны быть сглажены и заполнены соответствующими герметиками. Особое внимание следует обратить на заполнение мест корневой разделки кабеля и монтажа провода заземления, зазоров между жильной изоляцией кабеля и краями соединительных гильз (хвостовиков наконечников), вмятин от опрессовки на соединительных гильзах.
  • После усадки из-под кромок термоусаживаемых деталей с нанесенным внутренним клеевым подслоем может выступать избыток термоплавкого клея. Это подтверждает хорошее качество герметизации.
  • Поверхности металлических оболочек, бронелент или шланга кабеля, предназначенные для контакта с герметиком, должны быть зачищены (оболочка и бронелента до металлического блеска) напильником или наждачной бумагой и обезжирены.
  • При намотке герметика-заполнителя и маслостойкого герметика, ленты необходимо вытягивать в 2 раза по длине. При таком вытягивании ленты, после намотки, герметик образует плотный монолитный слой, герметично соединенный с элементами муфты. Перед использованием герметиков удалить упаковочную антиадгезионную бумагу.
  • При низких температурах монтажа, герметики перед намоткой необходимо предварительно прогреть до температуры +10...+20°С.

Требования к технологии соединения и оконцевания кабельных жил

  • Качество и надежность всей муфты во многом определяется качеством крепежа соединительных гильз (или кабельных наконечников).
  • Размер выбранных наконечников и гильз должен соответствовать сечению, классу гибкости и типу кабельных жил.
  • Выбор модификации наконечников, аппаратных зажимов и соединительных гильз (алюминиевые, медные без покрытия, медные луженые, алюмомедные и проч.) определяется типом кабеля, типом и геометрией вводного устройства, условиями эксплуатации и т.п.
  • Перед началом монтажа внутренняя поверхность соединительных гильз и кабельных наконечников, предназначенная для контакта с токопроводящей жилой, должна быть зачищена наждачной бумагой от окисловых пленок и обезжирена.
  • Применение специальных антикоррозийных токопроводящих паст, наносимых на контактные поверхности, значительно улучшает контакт соединения и обеспечивает его долговременную надежность.
  • При монтаже наконечников и гильз методом опрессовки используйте только специальный профессиональный инструмент! Предпочтительно использование гексагональных матриц обжима .
  • После того, как пресс-клещи достигнут заданного давления, выдержать усилие в течение 1 -2 секунд для снятия эффект а "деформационной упругости" металла.
  • При использовании "механических" наконечников и гильз с болтами со срывной головкой необходимо удерживать соединители (газовым ключом или специальным прижимным устройством) в момент затяжки болтов, предохраняя кабельные жилы от деформации.

Требования к технологии нагрева и термоусадки изделий

  • Для усадки термоусаживаемых изделий предпочтительно использовать пропановую газовую горелку. Пламя газовой горелки следует отрегулировать таким образом, чтобы оно было мягким, с языком желтого цвета. Остроконечное клиновидное синее пламя не допускается!
  • Соблюдайте рекомендуемые в инструкциях направления и порядок усадки изделий. Для обеспечения равномерной усадки и предотвращения локального перегрева изделий пламя горелки должно находиться в постоянном равномерном движении. Оптимальная температура усадки изделий 110-130°С.
  • При усадке термоусаживаемых перчаток и трубок пламя горелки следует держать в направлении усадки изделий, равномерно перемещая его по окружности кабеля. Прежде чем продолжить термоусадку вдоль кабеля, трубка или перчатка должны быть усажены радиально [по окружности).
  • В зависимости от диаметра, толщины и композитного состава термоусаживаемых трубок, требуется различное время для их полной усадки. Усадка толстостенных термоусаживаемых изделий (кожухов, соединительных изолирующих манжет, перчаток) требует более длительного времени и должна сопровождаться предварительным медленным и равномерным прогревом.
  • Во избежание образования морщин и воздушных пузырей на поверхности трубки, термоусадку следует производить (в соответствии с рекомендациями инструкций] либо от центра трубки к ее концам, либо последовательно от одного кош ia трубки к другому.
  • Не допускается усадка термоусаживаемых трубок, имеющих заметные пережимы, глубокие царапины и раковины на внешней поверхности, надрезы на торцах.
  • Усаженная трубка не должна иметь каких-либо повреждений, ее поверхность должна быть гладкой, без морщин и вздутий. На поверхности усаженной трубки должны быть различимы "контуры рельефа" того основания, на которое была усажена трубка.
  • Перед усадкой термоусаживаемых трубок и перчаток на металлические основания (слой бронелент, слой оболочки кабеля, места пайки, соединительные кабельные гильзы и наконечники) следует убедиться в отсутствии острых кромок, зазубрин и заусенцев. Все неровности и заусенцы на металлических поверхностях должны быть предварительно зашлифованы напильником или наждачной бумагой. После чего металлические поверхности должны быть очищены и обезжирены.
  • Для качественной термоусадки изделий на металлических поверхностях, последние рекомендуется предварительно прогреть до температуры 60-70°С.
  • До полного остывания термоусаживаемой муфты или ее структурных компонентов, в процессе монтажа, изделие нельзя подвергать какому-либо механическому воздействию.

Подготовка кабеля к работе

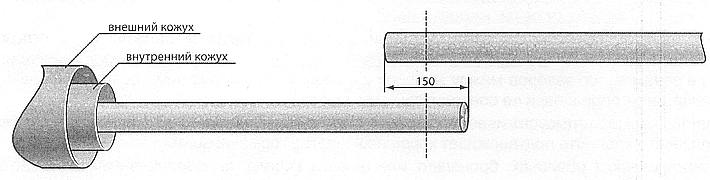

  1. Распрямить один из концов кабеля длиной 2000 мм, другой - 1000 мм и расположить их напротив друг друга, с перехлестом в 150 мм. По центру перехлеста провести маркировочную линию, после чего обрезать концы кабеля по линии.
  2. Надеть на больший конец кабеля внешний и внутренний защитные кожухи. Сдвинуть кожухи на время монтажа вдоль кабеля, предварительно защитив внутреннюю поверхность кожухов от загрязнения (надев на кабель под кожухи упаковочный п/э пакет из комплекта муфты).

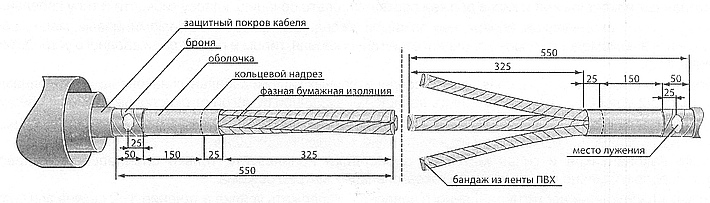

Разделка кабеля

  1. Снять с обоих концов кабеля защитный покров, броню, металлическую оболочку и слой поясной изоляции согласно размерам, указанным на рисунке. Удалить жгуты межфазного заполнения. При наличии расцветочных маркировочных лент на фазной бумажной изоляции, ленты - не удалять.
  2. На расстоянии 25 мм от среза металлической оболочки обоих концов кабеля произвести кольцевые надрезы.
  3. Протереть сухой ветошью фазную бумажную изоляцию, сняв остатки масла с поверхности.
  4. Развести жилы кабеля под углом, удобным для проведения работ по установке трубок жильной изоляции и перчаток, предупреждая случайные повреждения бумажной маслопропитанной изоляции и жил кабеля.
  5. Зафиксировать на концах жил фазную бумажную изоляцию бандажом из ленты ПВХ.
  6. Зачистить (до металлического блеска) и обезжирить слои оболочек и бронелент.
  7. В местах, указанных на рисунке, облудить участки бронелент для последующего присоединения провода заземления (см. п. 12).

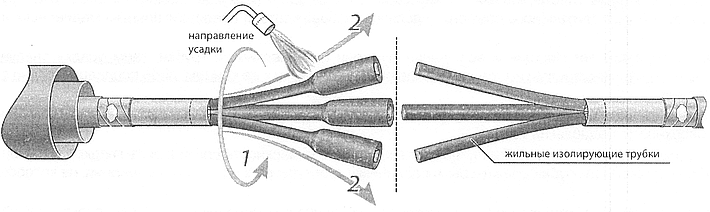

Установка жильных изолирующих трубок

  1. Надеть на жилы кабеля жильные изолирующие трубки и сдвинуть их до упора в основание разделки.
  2. Последовательно усадить изолирующие трубки в направлении от корня разделки к концам кабеля.
  3. Повторить операции для второго конца кабеля.

Герметизация корней разделки кабеля

  1. Удалить защитный поясок оболочки 25 мм.
  2. На расстоянии 5 мм от среза оболочки кабеля х/б нитками наложить бандаж на слой черной электропроводящей бумаги и удалить ее от края поясной изоляции до бандажа (линия обрыва электропроводящей бумаги должна быть ровной, без рваных, выступающих краев). Сухой ветошью убрать остатки масла с поверхности поясной изоляции.
  3. Из части маслостойкого герметика сформировать конус и вдавить его с усилием в корешок разделки кабеля, заполнив все пустоты междужильного пространства (см. рис.] (после уплотнения расстояние от края герметика до среза поясной изоляции не должно превышать 35-40 мм).
  4. Обмотать оставшимся герметиком корень разделки кабеля в форме "яблока" с полным перекрытием поясной изоляции и заходом 10 мм на оболочку. Максимальный диаметр намотки (на уровне среза поясной изоляции) не должен превышать диаметр металлической оболочки более чем на 15 мм. Длинна намотки - 70 мм.
  5. Повторить операции для второго конца кабеля.

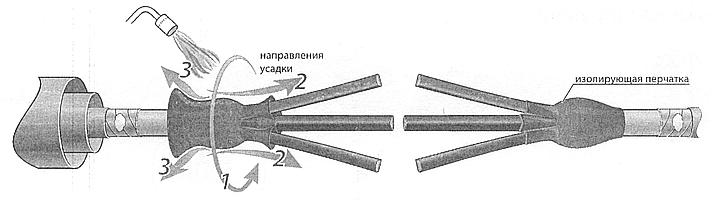

Установка изолирующих перчаток

  1. Сблизить жилы кабеля и надеть на них перчатку. Сдвинуть перчатку как можно плотнее к основанию разделки.
  2. Усадить перчатку в направлениях, указанных на рисунке. В первую очередь усадить основание пальцев по окружности. Затем усадить "пальцы" на жилы кабеля от основания. И в завершение - усадить корпусную часть перчатки от основания "пальцев" на оболочку кабеля.
  3. Повторить операцию для второго конца кабеля.

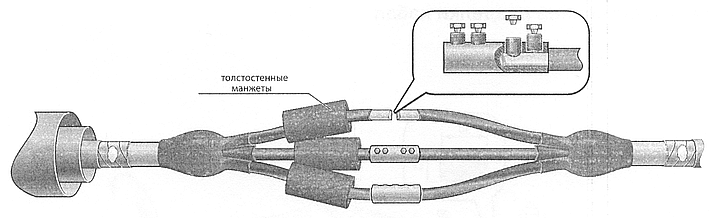

Монтаж соединительных гильз

  1. Произвести изгиб жил вручную таким образом, чтобы соответствующие фазные жилы обоих концов кабеля расположились на одной горизонтали друг с другом (стык в стык).
  2. Надеть на жилы одного из концов кабеля толстостенные изолирующие манжеты и сдвинуть их на время монтажа соединительных гильз в сторону перчаток до упора.
  3. Удалить с концов жил изоляцию на длине, равной 1/2 длины гильзы. (Если используется гильза с внутренней перегородкой, изоляция удаляется на участке, равным длине гильзы до внутренней перегородки).
  4. Очистить поверхность оголенных участков жил от оксидной пленки и обезжирить растворителем.
  5. Произвести соединение жил по выбранной технологии: соединителями со срывающимися болтовыми головками, либо гильзами под опрессовку.
  6. Зашлифовать острые кромки, выступы и заусенцы на поверхности гильз.

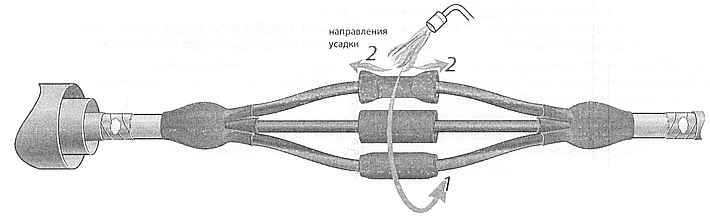

Установка толстостенных манжет

  1. Надвинуть на место соединения толстостенные манжеты. Расположить их по центру соединения и равномерно усадить, начиная от середины в сторону краев.

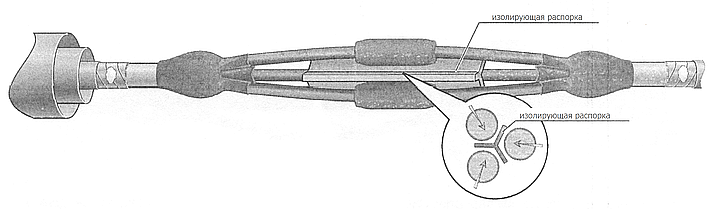

Установка изолирующей распорки

  1. Раздвинуть жилы кабеля и вложить между ними изолирующую распорку, расположив ее симметрично по центру соединения.
  2. Свести жилы кабеля максимально близко друг к другу.

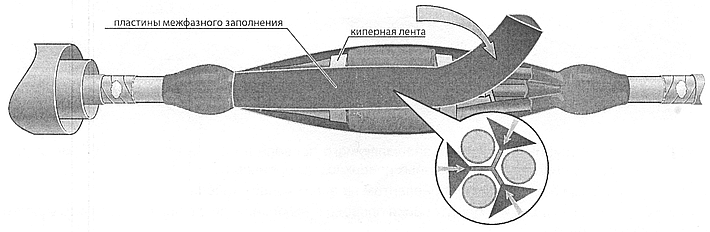

Герметизация межфазного пространства

  1. Произвести намотку киперной лентой, стянув жилы в двух местах по краям толстостенных манжет (указанных на рисунке).
  2. Снять антиадгезионный защитный слой с узких граней мастики для заполнения межфазного пространства (меж фазного заполнителя). Поместить межфазный заполнитель между жилами таким образом, чтобы широкое основание было обращено наружу.
  3. Не снимая бумаги с внешнего широкого основания, с максимальным усилием вдавить межфазный заполнитель в про странство между жилами. Вручную придать заполнителю цилиндрическую форму, равномерно распределив межфазный заполнитель по всей длине муфты, после чего удалить оставшийся слой бумаги. Если монтаж проводится при низких температурах, пластины следует предварительно прогреть до температуры + 20°С.

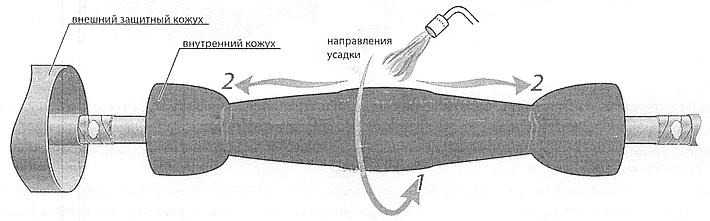

Установка внутреннего кожуха

  1. Надвинуть на муфту внутренний кожух длиной 900 мм и расположить его симметрично относительно центра муфты.
  2. Усадить кожух, начиная от его середины, последовательно перемещаясь в сторону торцов.

!!! Следует избегать локального перегрева кожухов по краям. Для равномерной усадки кожухов рекомендуется оставить по краям недоусаженными участки по 10 см и усадить их в завершающий момент.

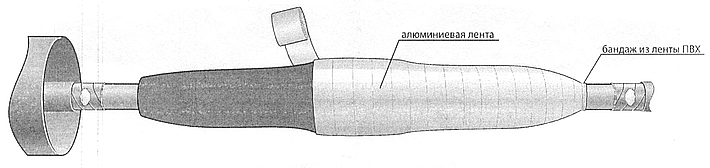

Восстановление экрана по оболочке (обмотка алюминиевой лентой)

  1. Поверх внутреннего кожуха произвести намотку алюминиевой ленты с перехлестом витков 15-20 мм и заходом на металлические оболочки 20 мм.
  2. Концы алюминиевой ленты зафиксировать на металлической оболочке бандажом из 2-3-х витков изолирующей ленты ПВХ.
  3. Аккуратно разгладить ленту по контуру конструкции на всей длине намотки.

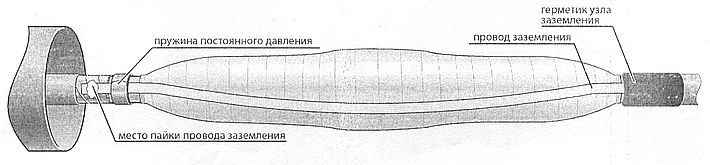

Монтаж провода заземления

  1. Распустить (растянуть в ширину) оба конца заземляющего провода на длине не менее 100 мм и закрепить их бандажом из 2-3-х витков проволоки на облуженных поверхностях бронелент.
  2. Произвести пайку провода заземления к бронелентам на обоих концах кабеля.
  3. Сгладить выступы и острые кромки в местах пайки провода заземления, после чего обезжирить участки монтажа провода заземления и бронелент.
  4. Закрепить провод заземления на металлических оболочках обоих концов кабеля с помощью пружин постоянного давления.
  5. Установить пластину-герметик узла заземления и обжать ее руками на месте монтажа провода заземления и на участках бронелент на обоих концах кабеля.

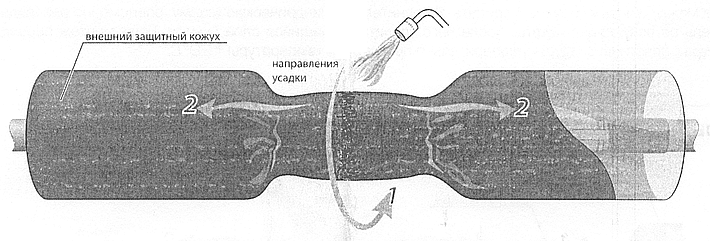

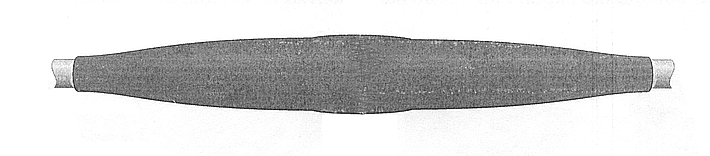

Установка внешнего защитного кожуха

  1. Надвинуть на муфту внешний защитный кожух длиной 1200 мм. Расположить его симметрично относительно центра муфты.
  2. Усадить кожух начиная от его середины, вначале по окружности, затем последовательно перемещаясь в сторону торцов.
  3. После усадки защитный кожух должен полностью перекрывать слои металлической оболочки, бронелент и заходить на защитный покров кабеля.

!!!Следует избегать локального перегрева кожухов по краям. Для равномерной усадки кожухов рекомендуется оставить по краям недоусаженнымк участки по 10 см и усадить их в завершающий момент.

Монтаж муфты завершен. Дайте муфте остыть, прежде чем подвергать ее какому-либо механическому воздействию!
