Комплект заземления для установки муфт на 3-х жильные кабели с изоляцией из сшитого полиэтилена с медным ленточным экраном, с броней и без брони, на напряжение до 10 кВ
КМЛЭ

ИНСТРУКЦИЯ ПО МОНТАЖУ

Все операции следует выполнять в строгом соответствии с инструкцией по установке, не допуская изменений в технологии монтажа
Монтаж термоусаживаемых муфт должен проводиться специально обученным персоналом Основные сведения об изделии
Комплект заземления предназначен для обеспечения возможности монтажа термоусаживаемых муфт КВТ на 3-х жильные кабели с изоляцией из сшитого полиэтилена с медным ленточным экраном, с броней и без брони, на напряжение до 10 кВ.Правила применения
Перед началом монтажа необходимо внимательно ознакомиться с инструкцией по монтажу, проверить наличие деталей в комплекте и соответствие применяемого комплекта сечению, типу и рабочему напряжению монтируемого кабеля. Подготовить рабочее место, все необходимые инструменты и приспособления.Срок службы, правила транспортирования и хранения
1. Комплекты заземления транспортируют в закрытых, негерметизированных транспортных
отсеках в соответствии с правилами перевозки грузов.
2. Комплекты заземления хранят на складах, сухих закрытых помещениях при температуре -10°С - +35°С и относительной влажности воздуха не более 75%, на расстоянии не менее 1 метра от отопительных и нагревательных приборов.
3. Срок службы составляет не менее 30 лет с момента монтажа.Гарантийные обязательства
1. Гарантийный срок хранения 24 месяца.
2. Гарантийный срок службы - 5 лет с момента монтажа.
3. Предприятие-изготовитель гарантирует соответствие изделия требованиям ТУ при соблюдении условий транспортирования, хранения, монтажа и эксплуатации.
4. Гарантия распространяется на все дефекты, возникшие по вине завода-изготовителя.
5. Гарантия не распространяется на дефекты, возникшие в случаях:
- нарушения хранения, монтажа, испытания, эксплуатации, обслуживания;
- ненадлежащей транспортировки и погрузочно-разгрузочных работ;
- наличия следов воздействия веществ, агрессивных к материалам изделия;
- наличия повреждений, вызванных пожаром, стихией, форс-мажорными обстоятельствами.1. ОБЛАСТЬ ПРИМЕНЕНИЯ
Комплекты заземеления предназначены для обеспечения возможности монтажа термоусаживаемых муфт типов ЗПКВТп-10, ЗПКНТп-1О, ЗПСТ-10 на 3-х жильные кабели с изоляцией из сшитого полиэтилена с медным ленточным экраном, с броней и без брони, на напряжение до 10 кВ.2. ОБЩИЕ УКАЗАНИЯ
Внимательно ознакомьтесь с инструкцией по монтажу. Проверьте по комплектовочной ведомости наличие деталей в комплекте и применимость комплекта к вашему типоразмеру муфты. Подготовьте рабочее место, все необходимые инструменты и приспособления.

№	Наименование	Кол-во	КМЛЭ №1	КМЛЭ №2	КМЛЭ №3	КМЛЭ №4
1	Провод-перемычка	3 шт.	10 мм - 140	10 мм - 140	10 мм - 140	10 мм - 140
2	Провод заземления	1 шт.	16 мм - 650	25 мм - 650	-	-
3	Пружина постоянного давления	3 шт.	№1	№2	№1	№2
Применимость комплектов:

КМЛЭ №1

Наименование муфты	Сечение
ЗПКВТп-10, ЗПКНТп-10	35/50
	70/120

КМЛЭ №3

Наименование муфты	Сечение
ЗПСТ-10	35/50
	70/120

КМЛЭ №2

Наименование муфты	Сечение
ЗПКВТ-1010, ЗПКНТп-10	150/240

КМЛЭ №4

Наименование муфты	Сечение
ЗПСТ-10	150/240

Для муфт типа ЗПКВТп-10, ЗПКНТп-10 монтаж производить следующим образом:

1. Подготовка и разделка кабеля
1.1 Подготовить и разделать кабель согласно п.1 инструкции по монтажу муфты2. Монтаж проводов заземления и удаление полупроводящего слоя изоляции кабеля

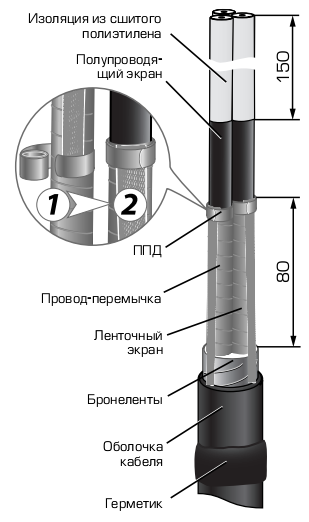

2.1 На расстоянии 80 мм от среза оболочки кабеля (от среза бронелент - для кабелей с броней) на медном ленточном экране каждой жилы закрепить провод-перемычку с помощью пружины ППД, как показано на рисунке. Удалить ленты экрана, электропроводящую бумагу (полимерную ленту) по краю смонтированной пружины. Не допускается удалять экран, электропроводящую бумагу (полимерную ленту) с помощью ножа. Повреждение полупроводящего соя по изоляции не допускается. Данную операцию выполнить на всех жилах кабеля;
2.2 Используя специальный инструмент (роликовый нож), удалить слой черного полупроводящего экрана с каждой жилы на длину 150 мм от среза кабеля, согласно инструкции по монтажу муфты.

3. Монтаж узла заземления
3.1 Распустить (растянуть в ширину) свободные концы проводов-перемычек на длине 40 мм. Конец провода заземления распустить на длине 100 мм.

Для кабелей с броней

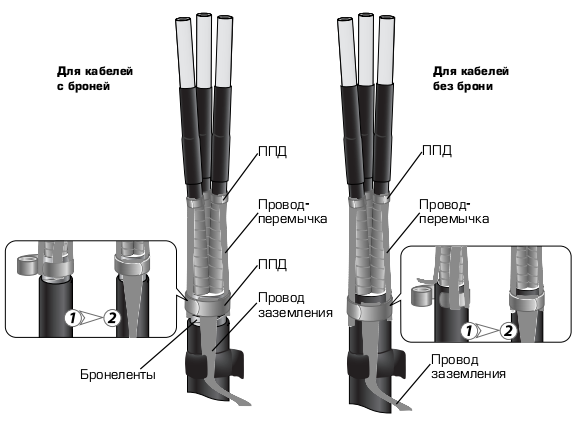

3.2 Провода-перемычки без натяга уложить на бронеленты кабеля. Провод заземления уложить на бронеленты между проводов-перемычек таким образом, чтобы подготовленный (распущенный) конец был направлен к срезу оболочки кабеля (как показано на рисунке).
3.3 Прижать провода одним витком пружины (из комплекта муфты). Перегнуть провод заземления в обратном направлении и провести намотку пружины поверх провода заземления до конца.
Для кабелей без брони
3.4 Закрепить одним витком пружину (из комплекта муфты) на наружной оболочке кабеля. Провода-перемычки без натяга уложить на пружину. Провод заземления уложить на пружину между проводо-перемычек таким образом, чтобы подготовленный (распущенный) конец был направлен от среза оболочки кабеля (как показано на рисунке).
3.5 Прижать провода одним витком пружины. Перегнуть провод заземления в обратном направлении и провести намотку пружины поверх провода заземления до конца.
3.6 Вдавить провод заземления в герметик на оболочке кабеля. Поверх вдавленного в герметик провода заземления намотать оставшуюся чать герметика.
3.7 Установить поясную манжету согласно п.З инструкции по монтажу муфт.

Монтаж муфты завершить согласно п. 5-8 инструкции по монтажу муфт.

Для муфт типов ЗПСТ-10 монтаж производить следующим образом:

1. Подготовка и разделка кабеля
1.1 Подготовить кабель к разделке согласно п.1 инструкции по монтажу муфт2. Разделка кабеля без брони

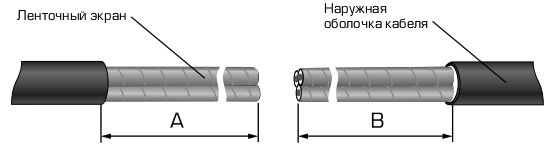

2.1 Удалить оболочку кабеля и межфазный заполнитель согласно размерам указанным на рисунке.

Сечение кабеля, мм	А, мм	В, мм
35/50	520	300
70/120	520	380
150/240	520	450

3. Разделка кабеля с броней

Сечение кабеля, мм	А, мм	В, мм
35/50	520	330
70/120	520	410
150/240	520	480

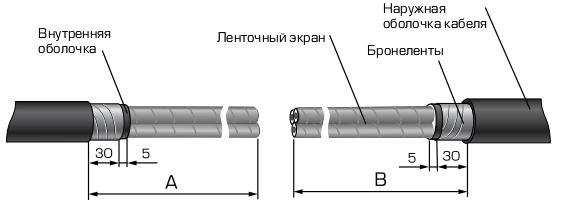

3.1 Удалить оболочку кабеля согласно размерам указанным на рисунке.
3.2 На расстоянии 30 мм от среза наружной оболочки обоих концов кабеля специальным инструментом сделать кольцевые надрезы на бронелентах и снять броню. На расстоянии 5 мм от среза бронелент сделать кольцевой надрез на внутренней оболочке и удалить внутреннюю оболочку и межфазный заполнитель.

4. Монтаж проводов заземления и удаление полупроводящего слоя изоляции кабеля

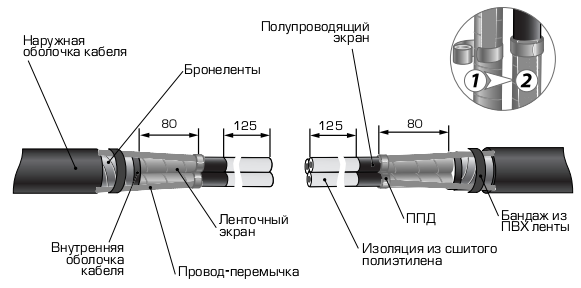

4.1 На расстоянии 80 мм от среза оболочки кабеля (от среза бронелент - для кабелей с броней) на медном ленточном экране каждой жилы закрепить провод-перемычку с помощью пружины ППД как показано на рисунке. Удалить ленты экрана, электропроводящую бумагу (полимерную ленту) по краю смонтированной пружины. Не допускается удалять экран, электропроводящую бумагу (полимерную ленту) с помощью ножа. Повреждение полупроводящего слоя по изоляции не допускается. Данную операцию выполнить на всех жилах кабеля.
4.2 Используя специальный инструмент (роликовый нож), удалить слой черного полупроводящего экрана с каждой жилы, с обоих концов кабеля на длину 125 мм от среза кабеля, согласно инструкции по монтажу.
4.3 На время монтажа термоусаживаемых изделий, закрепить провода-перемычки на бронелентах (для кабеля с броней) или на наружной оболочке (для кабеля без брони) с помощью бандажа из ленты ПВХ.Выполнить монтаж согласно п. 5, 6, 7 инструкции по монтажу муфт ЗПСТ-10

8. Восстановление экрана жил

8.1 Произвести обмотку каждой жилы алюминиевой экранирующей лентой с перехлестом витков 20-30 мм и заходом на полупроводящий слой жил на 15-20 мм.
8.2 Концы алюминиевой ленты зафиксировать на полупроводящем слое жил бандажом из 2-3 витков изоляционной ленты ПВХ.
8.3 Аккуратно разгладить намотанную алюминиевую ленту по контуру жил на всей длине намотки.
8.4 Удалить бандаж из ПВХ-ленты, освободив концы проводов-перемычек
Для кабеля с броней
8.5 Распустить (растянуть в ширину) свободные концы проводов-перемычек на длине 40 мм. Концы общего провода заземления распустить на длине 100 мм с каждой стороны.

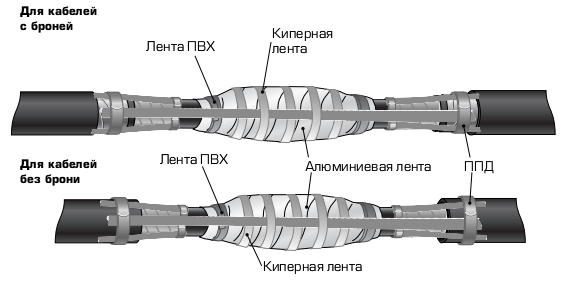

8.6 Провода-перемычки без натяга уложить на бронеленты кабеля. Общий провод заземления уложить на бронеленты между проводов-перемычек, как показано на рисунке.
8.7 Закрепить провода заземления на бронелентах с помощью пружин постоянного давления.
8.8 Свести жилы кабеля и провод заземления максимально близко друг к другу и стянуть их киперной лентой
Для кабеля без брони
8.9 Распустить (растянуть в ширину) свободные концы проводов-перемычек заземления на длине 40 мм. Конец провода заземления распустить на длине 100 мм.
8.103акрепить одним витком пружину (из комплекта муфты) на наружной оболочке с каждой стороны кабеля. Провода-перемычки без натяга уложить на пружину. Провод заземления уложить на пружину между проводов-перемычек, как показано на рисунке.
8.11 Провести намотку пружины поверх проводов до конца.
8.12Свести жилы кабеля и провод заземления максимально близко друг к другу и стянуть их киперной лентой

Монтаж муфты завершить согласно п.9 инструкции по монтажу муфт ЗПСТ-10 Все кабельные муфты!!!
