РТП/ОЭн Т— 6—20/0,4—УХЛ 1

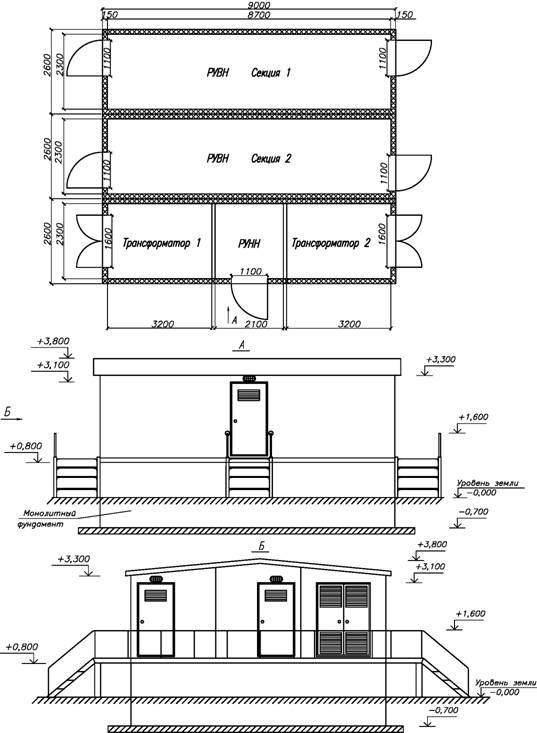

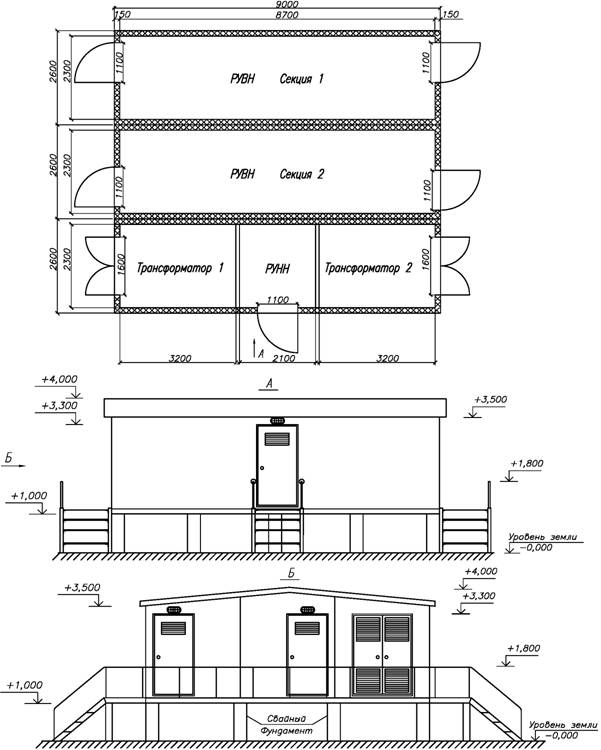

Основные размеры здания при установке на монолитный фундамент
РТП/ОЭн Т— 6—20/0,4—УХЛ1
Основные размеры здания при установке на свайный фундамент
РТП/ОЭн Т— 6—20/0,4—УХЛ 1

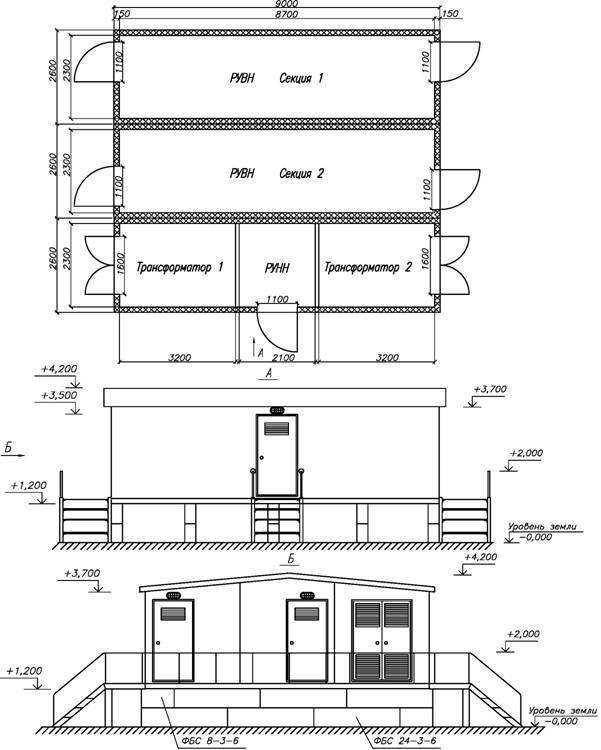

Основные размеры здания при установке на фундаментные блоки
РТП/ОЭн Т— 6—20/0,4—УХЛ 1

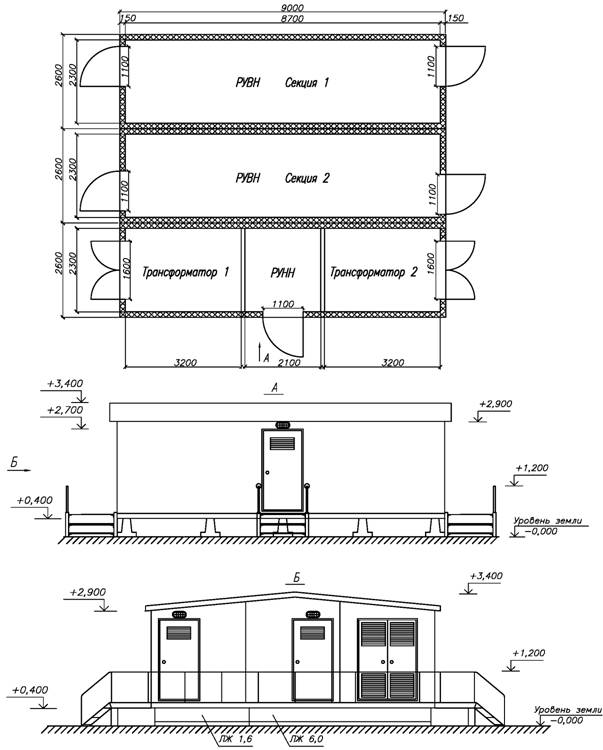

Основные размеры здания при установке на лежнях
РТП/ОЭн Т— 6—20/0,4—УХЛ 1

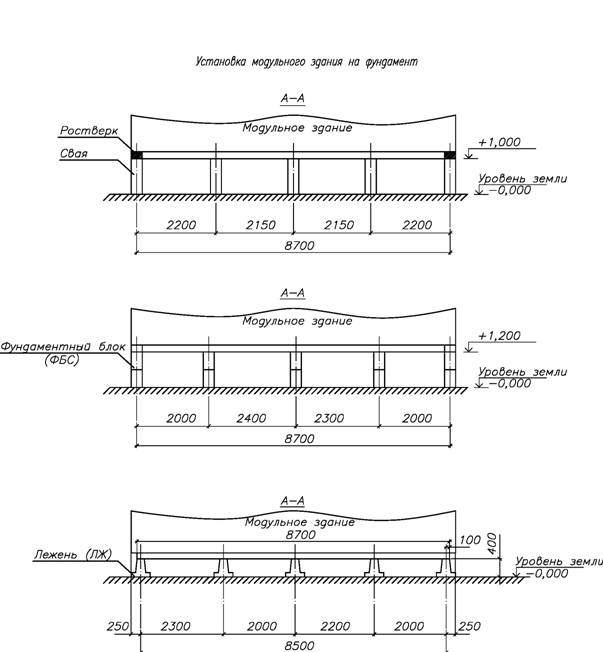

Варианты установки здания
РТП/ОЭн Т— 6—20/0,4—УХЛ 1
Варианты установки здания
РТП/ОЭн Т— 6—20/0,4—УХЛ 1

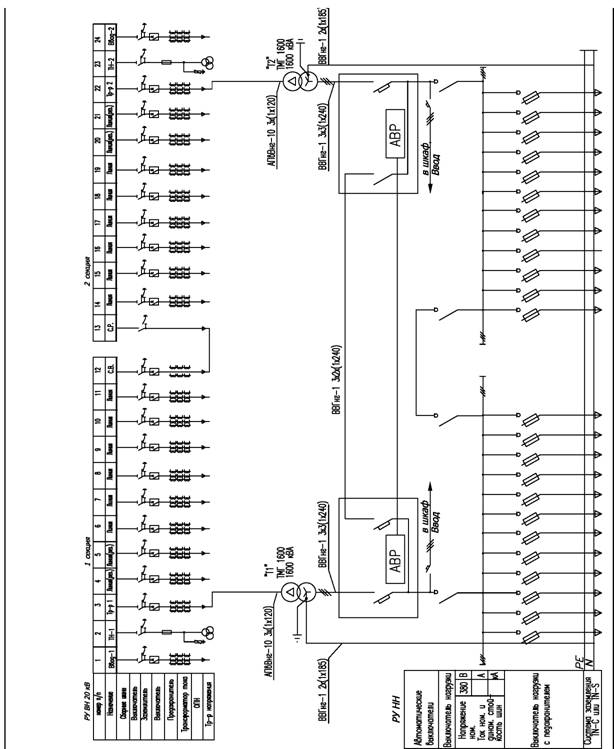

Принципиальная однолинейная схема. РУ СТ-20 и ШРНН
| № | Наименование | Обозначение | кол. | |||
| 6. | Шкаф аварийного питания | ШАП750 | 1. | |||
| 7. | Тепловой конвертор | ЭВНБ-1.5М 1.5кВт | 5. | |||
| 8. | Барьер съемный | 2. | ||||
| № | Наименование | Обозначение | кол. | |||
| 1. | Распределительное устройство | РУ СТ—20 | 24. | |||
| 2. | Шкаф распределительного низкого напряжения | ШРНН | 2 | |||
| 3. | Трансформатор | ТМП600 кВА | 2. | |||
| 4. | Панель АВР | АВР | 1. | |||
| 5. | Шкаф питания собственных нужд | ШПСН | 1. | |||
РТП/ОЭн Т— 6—20/0,4—УХЛ 1

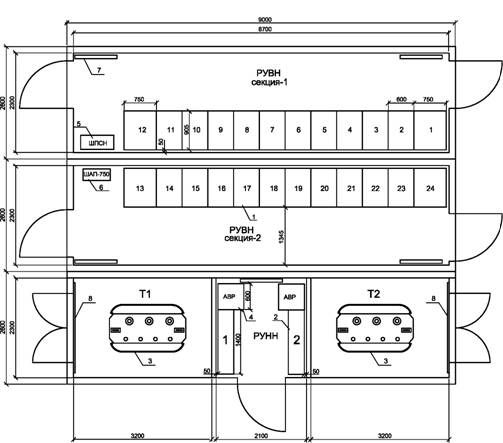

Компоновка оборудования РТП с ячейками РУ СТ—20 и ШРНН
Сталь полосовая 40x4 ГОСТ 103-76
Провод ПВ1 -1x25
З.Электрод заземления 4м Ст. уг. 50x50x5 Внутренний контур заземления проходит по стенам на Высоте 400 мм. от пола.
РТП/ОЭн Т— 6—20/0,4—УХЛ 1

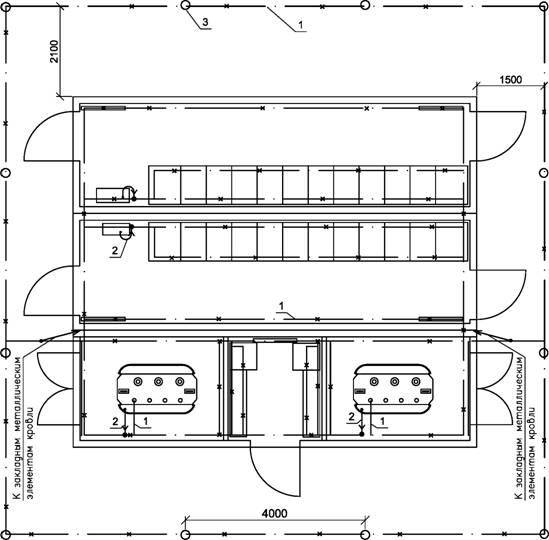

Контур заземления
Примечание:
Освещение выполнить в соответствии с ПУЭ р 6.
Напряжение питания сети освещения ~220 В
Напряжение питания сети освещения ячеек РУ СТ-20 -12 В (входит в состав ячеек).
100 —Мощность лампы в светильнике, Вт 2,3м —Высота подвеса светильника над полом, м
Светильники наружного освещение крепятся над дверью. Выключатели устанавливаются на высоте 1,6 м. .
Линия осветительной сети прокладывается в коробах ПВХ ТМС 25/1 >(17 на высоте 2,3 м Спуски к розеткам и выключателям выполняются в коробах ПВХ ТМС 25/1x17.
Светильники ~220 В крепятся на стенах
Штепсельные розетки -220 В устанавливаются на высоте 0,8 м от пола
Выключатели для светильников общего освещения устанавливаются на высоте 1,6 м. от пола
Датчик температуры устанавливается на стену на высоте 2м.
| Марка Поз. | Обозначение на плане | Наименование оборудования | Кол. | Обозначение | Примечание |
| 1 |  | Светильники с лампами накаливания 220В | 12 | НПП-03-100-005 | Устанавливаются в РУВН |
| 2 | Светильники с лампами накаливания 220В | 5 | ПСХ 60-002 | Устанавливаются на улице над дверью | |
| 3 | Выключатель поворотный | 10 | А016-001 | ||
| 4 | Розетка | 3 | РА16-112Б | ||
| 5 | Коробка монтажная | 10 | PDM | Д3508 | |
| 6 | Датчик температуры | 1 | ДТКБ53 |
РТП/ОЭн Т— 6—20/0,4—УХЛ 1

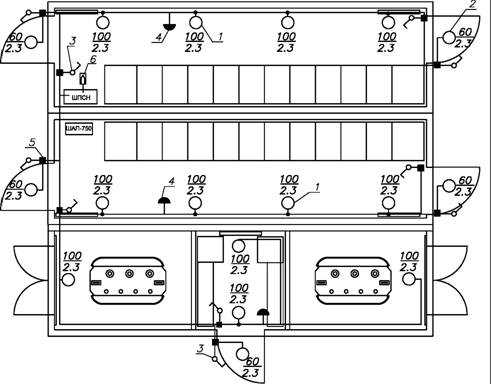

Освещение
РТП/ОЭн Т— 6—20/0,4—УХЛ 1

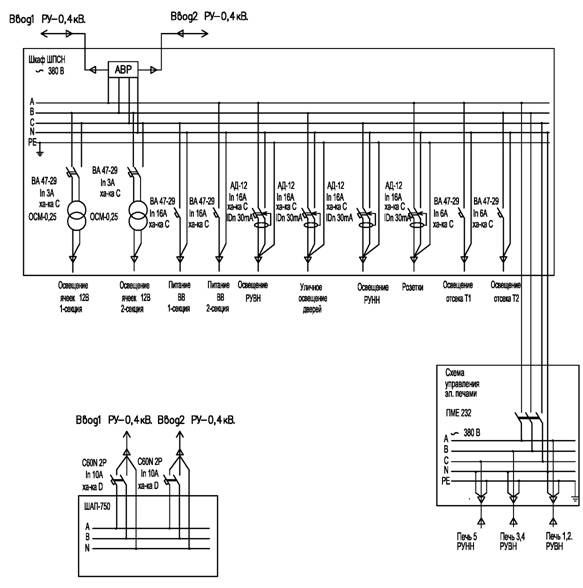

Собственные нужды.
