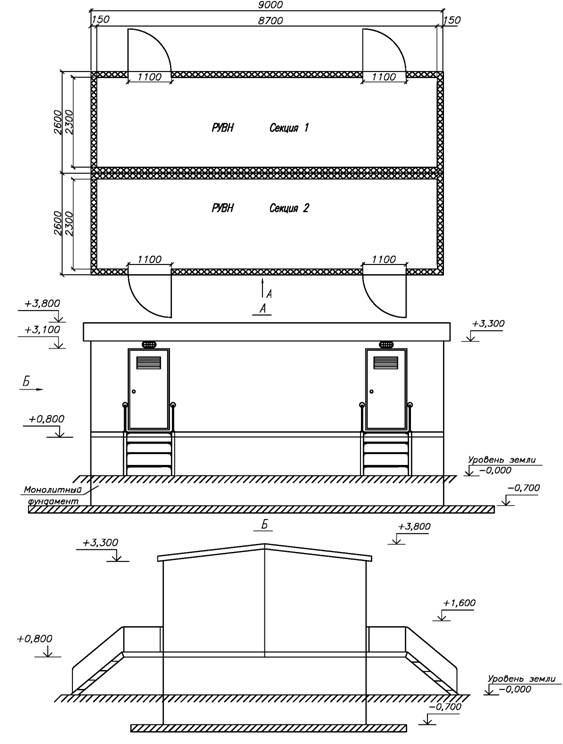

РП/ОЭнТ-3-10-УХЛ1
Основные размеры здания при установке на монолитный фундамент

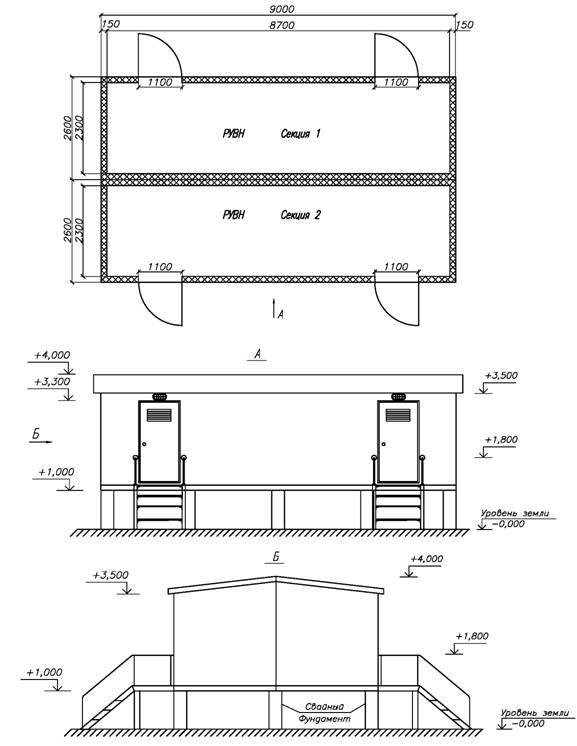

РП/ОЭнТ-3-10-УХЛ1
Основные размеры здания при установке на свайный фундамент

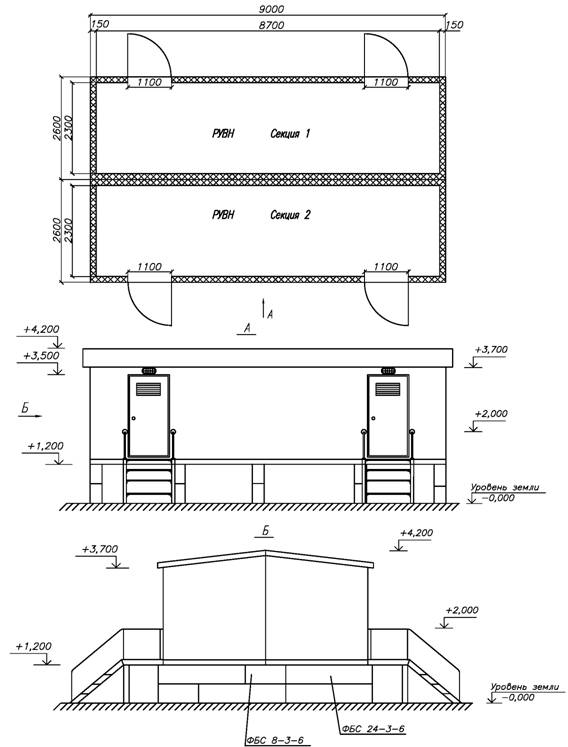

РП/ОЭнТ-3-10-УХЛ1
Основные размеры здания при установке на фундаментные блоки

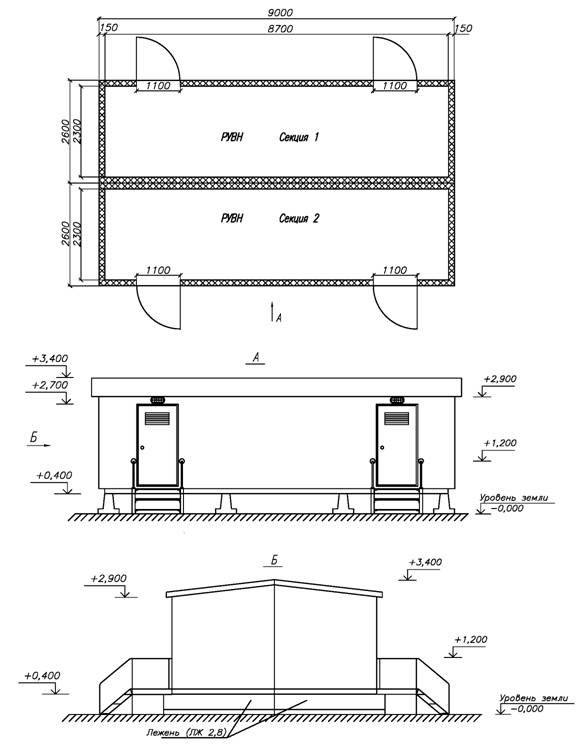

РП/ОЭнТ-3- 10-УХЛ1
Основные размеры здания при установке на лежнях

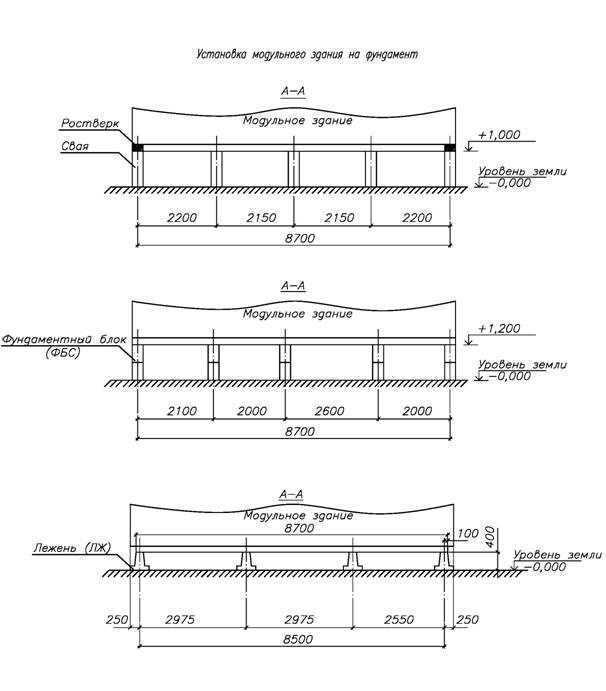

РП/ОЭнТ-3-10-УХЛ1
Варианты установки здания

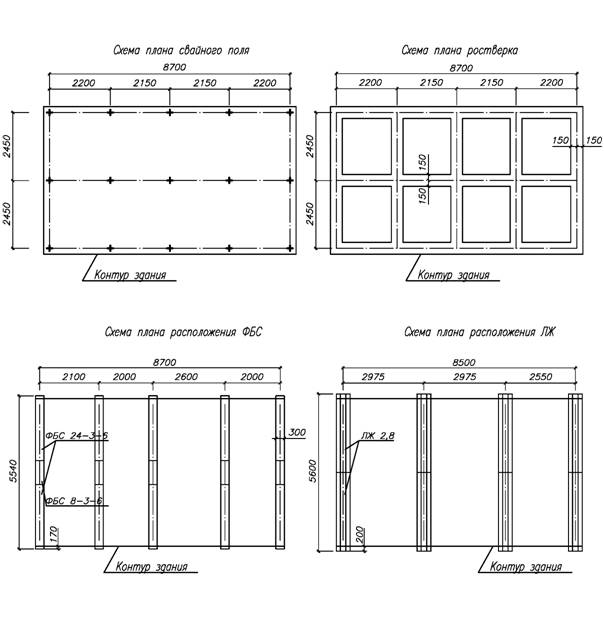

РП/ОЭнТ-3-10-УХЛ1
Варианты установки здания
РП/ОЭнТ-3- 10-УХЛ1

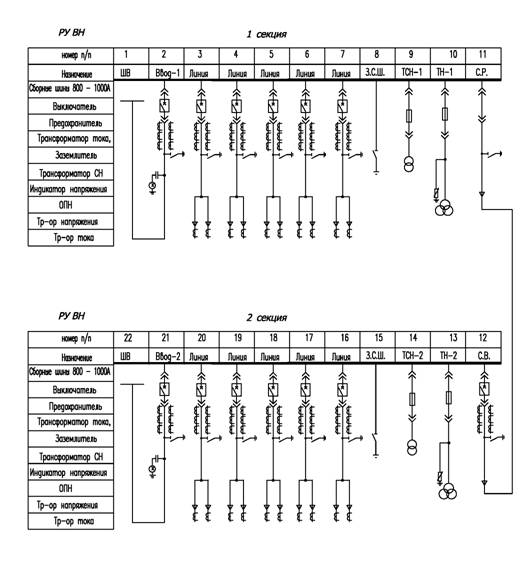

Принципиальная однолинейная схема KCО—298MSM "Волжанка "(аналог D-12PT)
| № | Наименование | Обозначение | кол. |
| 1. | Камера сборная одностороннее обслуживания | KCО—298MSM "Волжанка" (аналое D-12PT) | 22. |
| 2. | Шкаф питания собственных нужд | ШПСН | 1. |
| 3. | Шкаф аварийного питания | ШАП750 | 1. |
| 4. | Тепловой конвертор | ЭВНБ- 1.5М 1.5кВт | 4. |
| 5. | Тележка для выката выключателя | 1. | |
| 6. | Разрядник вентильный | РВ0-10(6) ОПУ1 | 6. |
| 7. | Изолятор проходной | ИПУ-10/100С 7.5УХЛ1 | 6. |

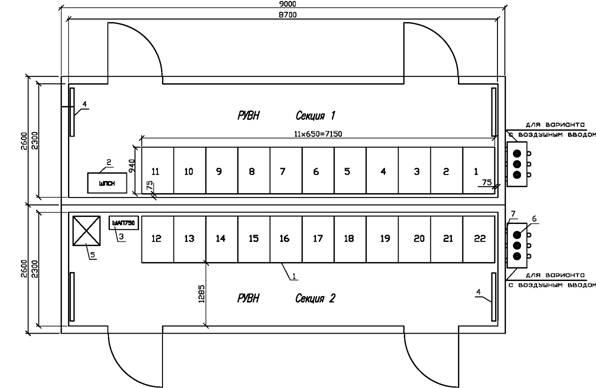

РП/ОЭнТ-3- 10-УХЛ1
Компоновка оборудования РП с ячейками KCО-298MSM "Волжанка "(аналог D— 12РТ)

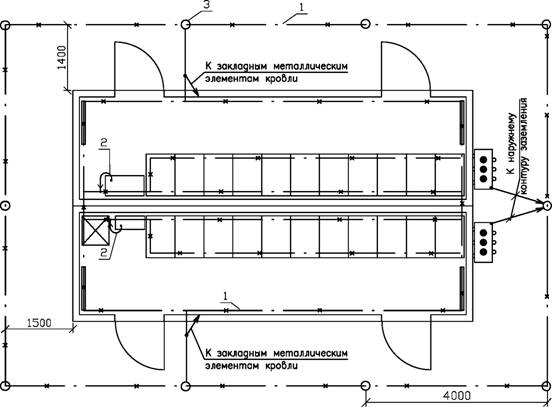

Сталь полосовая 40x4 ГОСТ 103-76
Провод ПВ1 -1x16
З. Электрод заземления 4м Ст. ys. 50x50x5 Внутренний контур заземления проходит по стенам на Высоте 400 мм. от пола.
РП/ОЭнТ-3- 10-УХЛ1
Контур заземления
Примечание:
Освещение выполнить в соответствии с ПУЭ р 6.
Напряжение питания сети освещения ~220 fit
Напряжение питания сети освещения ячеек KCО-298MSM"Волжанка"(аналог D—12PT) ~12В (входит в состав ячеек).
100 —Мощность лампа в светильнике, Вт 2,3м — Высота подвеса светильника над полом, м
Светильники наружного освещения крепятся над дверью. Выключатели устанавливаются на высоте 1,6 м .
Линия осветительной сети прокладывается в коробах ПВХ ТМС 25/1XI7 на высоте 2,3 м Спуски к розеткам и выключателям дополняются в коробах ПВХ ТМС 25/1x17.
Светильники ~220 В крепятся на стенах
Штепсельные розетки ~220 В устанавливаются на высоте 0,8 м. от пола
Выключатели для светильников общего освещения устанавливаются на высоте 1,6 м. от пола
Датчик температура устанавливается на стену на высоте 2м.
| Марка Поз. | Обозначение на плане | Наименование оборудования | Кол. | Обозначение | Примечание |
| 1 |  | Светильники с лампами накаливания 220В | 8 | НПП-03-100-005 | Устанавливаются в РУВН |
| 2 | Светильники с лампами накаливания 220В | 4 | ПСХ 60-002 | Устанавливаются на улице над дверью | |
| 3 | Выключатель поворотный | 6 | А016-001 | ||
| 4 | Розетка | 2 | РА16-112Б | ||
| 5 | Коробка монтажная | 6 | PDM | Д3508 | |
| 6 | Датчик температуры | 1 | ДТКБ53 |

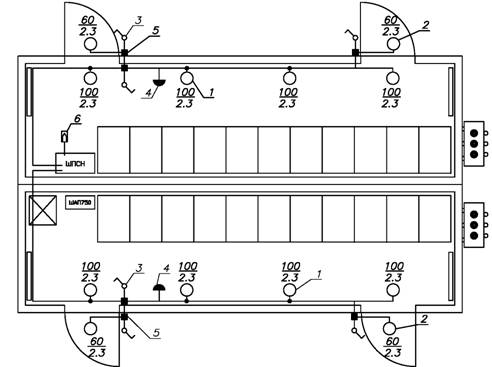

РП/ОЭнТ-3- 10-УХЛ1
Освещение

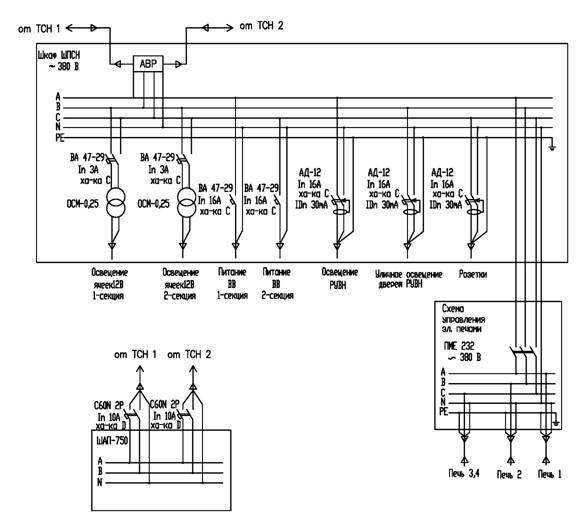

РП/ОЭн Т-3-10-УХЛ1
Собственные нужды
