РП/ОЭн Т—4—20—УХ/11

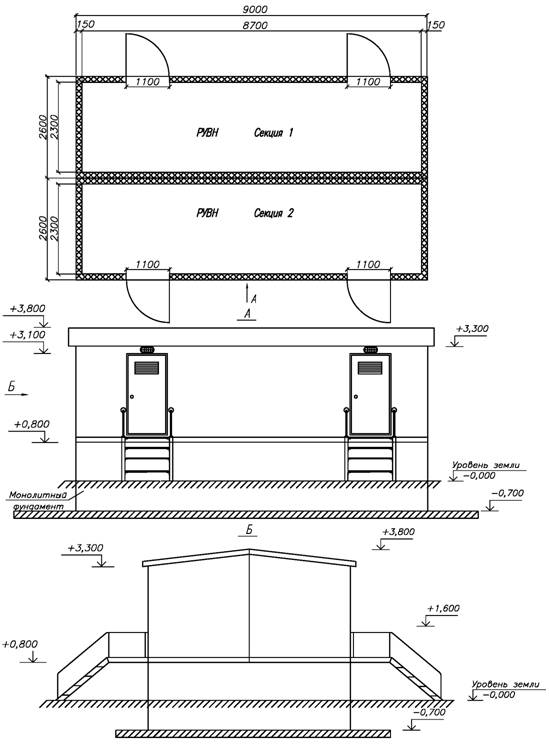

Основные размеры здания при установке на монолитный фундамент

РП/ОЭн Т—4—20—УХЛ 1

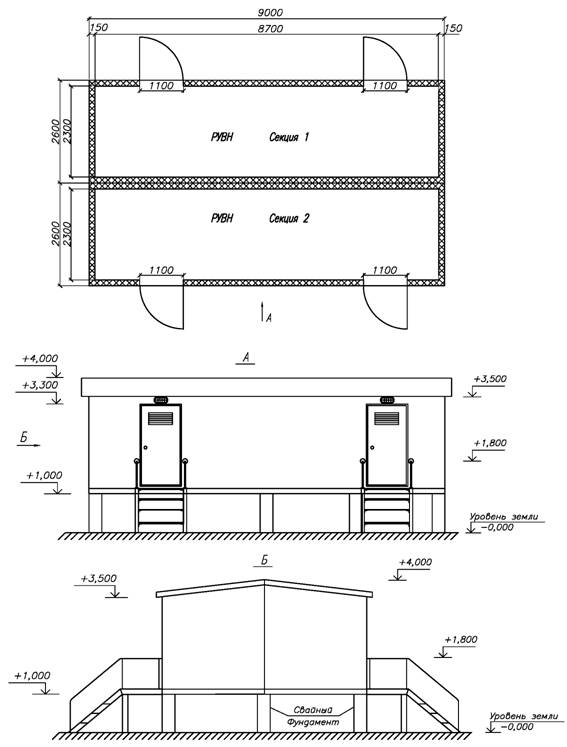

Основные размеры здания при установке на свайный фундамент

РП/ОЭн Т—4—20—УХЛ 1

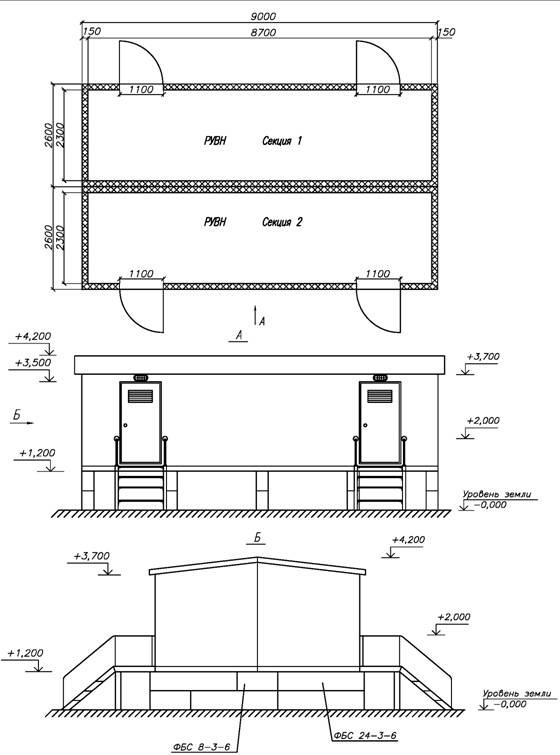

Основные размеры здания при установке на фундаментные блоки

РП/ОЭн Т—4—20—УХЛ 1

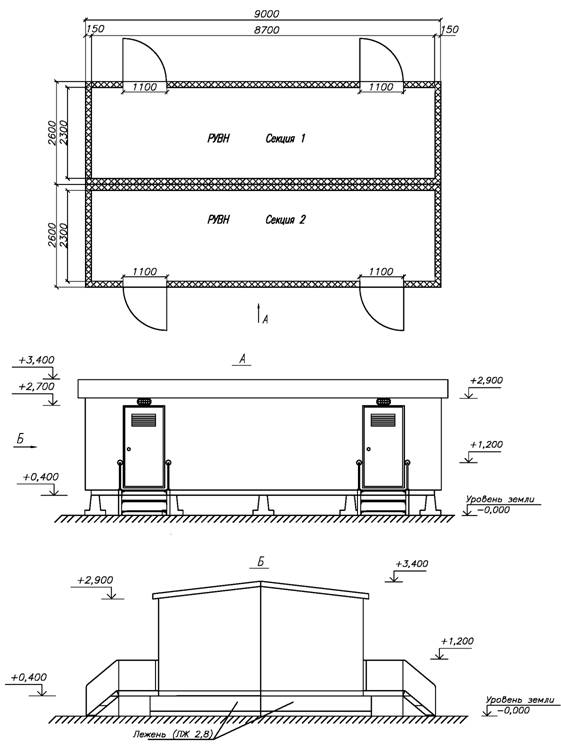

Основные размеры здания при установке на лежнях

РП/ОЭн Т—4—20—УХЛ1

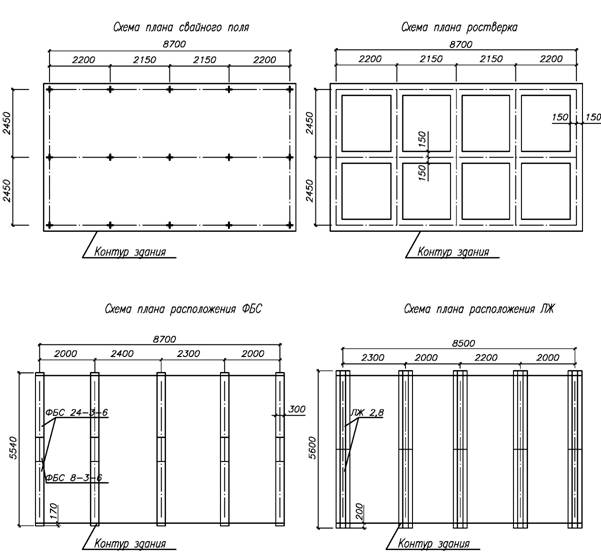

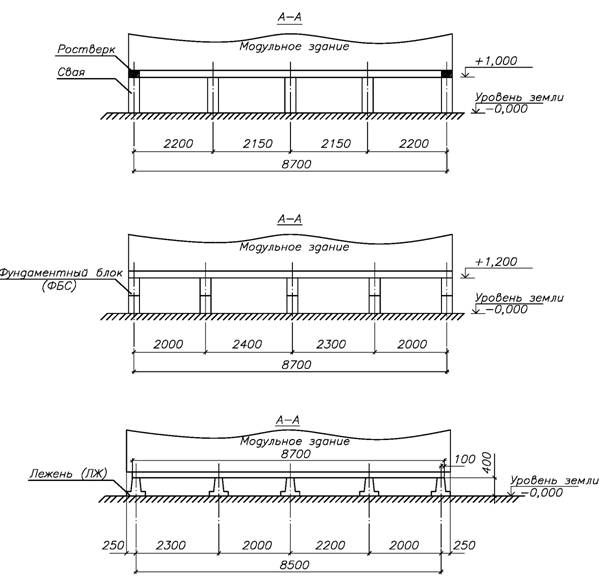

Варианты установки здания

РП/ОЭн Т—4—20—УХЛ 1

Варианты установки здания

РП/ОЭн Т— 4—20—УХЛ1

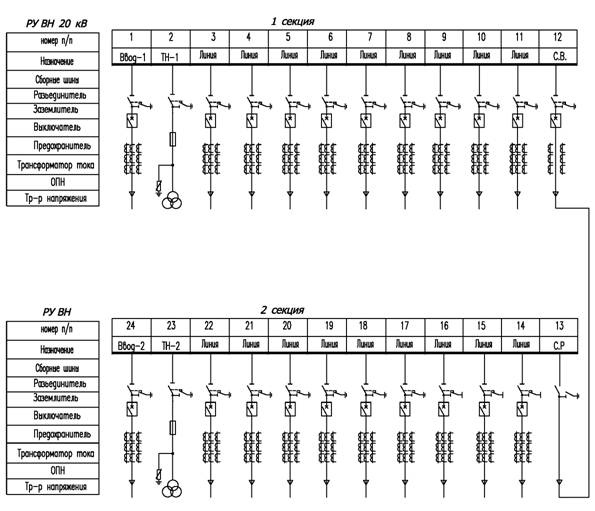

Принципиальная однолинейная схема РУ СТ-20

РП/ОЭнТ—4—20—УХП 1

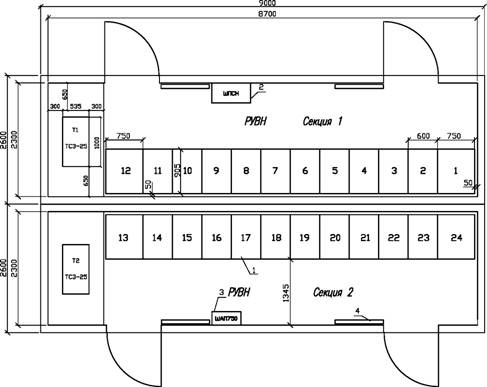

Компоновка оборудования РП с ячейками РУ СТ-20

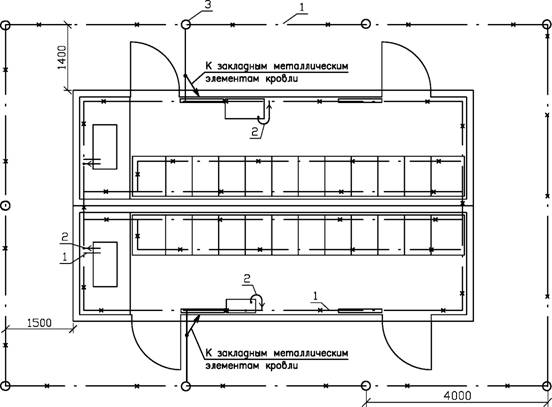

Сталь полосовая 40x4 ГОСТ 103-76

Про6од ПВ1 —1x16

З.Электрод заземления 4м Ст. уг. 50x50x5 Внутренний контур заземления проходит по стенам на высоте 400 мм. от пола.

РП/ОЭн Т—4—20—УХЛ1

Контур заземления

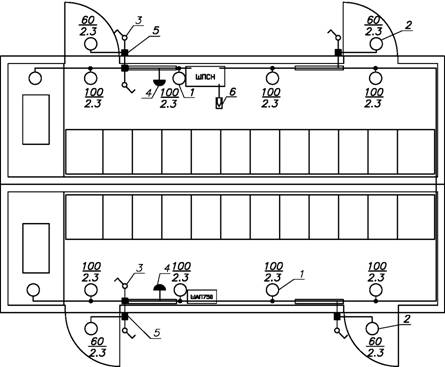

Примечание:

Освещение выполнить в соответствии с ПУЭ р. 6.

Напряжение питания сети освещения ~220 В.

Напряжение питания сети освещения ячеек РУ СТ—20 ~12В (входит в состав ячеек). 100 —Мощность лампы в светильнике, Вт

2,3м —Высота подвеса светильника над полом, м

Светильники наружного освещение крепятся над дверью. Выключатели устанавливаются на высоте 1,6 м. .

Линия осветительной сети прокладывается в коробах ПВХ ТМС 25/1)67 на высоте 2,3 м. Спуски к розеткам и выключателям выполняются в коробах ПВХ ТМС 25/1XI7.

Светильники -220 В крепятся на стенах

Штепсельные розетки ~220 В. устанавливаются на высоте 0,8 м. от пола

Выключатели для светильников общего освещения устанавливаются на высоте 1,6 м. от пола

Датчик температуры устанавливается на стену на высоте 2м.

Марка Поз.	Обозначение на плане	Наименование оборудования	Кол.	Обозначение	Примечание
1		Светильники с лампами накаливания 220В	8	НПП-03-100-005	Устанавливаются в РУВН
2		Светильники с лампами накаливания 220В	4	ПСХ 60-002	Устанавливаются на улице над Дверью
3		Выключатель поворотный	6	А016-001
4		Розетка	2	РА16-112Б
5		Коробка монтажная	6	PDM	Д3508
6		Датчик температуры	1	ДГКБ53

РП/ОЭнТ—4—20—УХЛ 7

Освещение

РП/ОЭн Т— 4—20—УХЛ 1

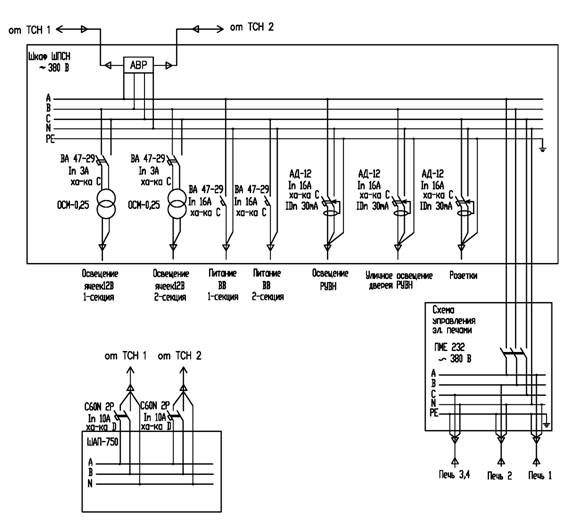

Собственные нужды
