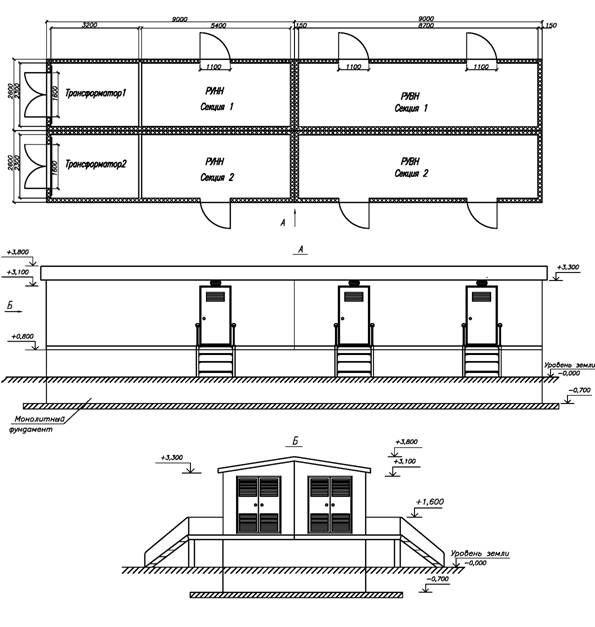

РТП/ОЭнТ-3- 10/0,4—УХЛ1
Основные размеры здания при установке на монолитный фундамент

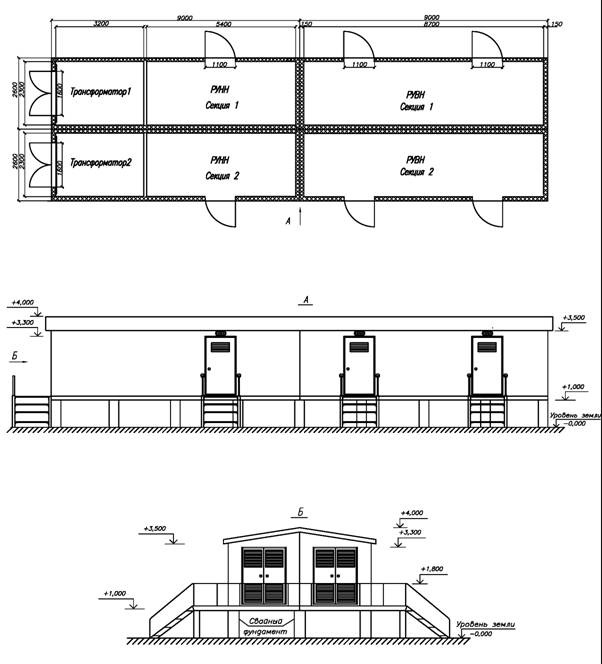

РТП/ОЭнТ-3- 10/0,4-УХЛ 1
Основные размеры здания при установке на свайный фундамент
РТП/ОЭнТ-3- 10/0.4-УХЛ1

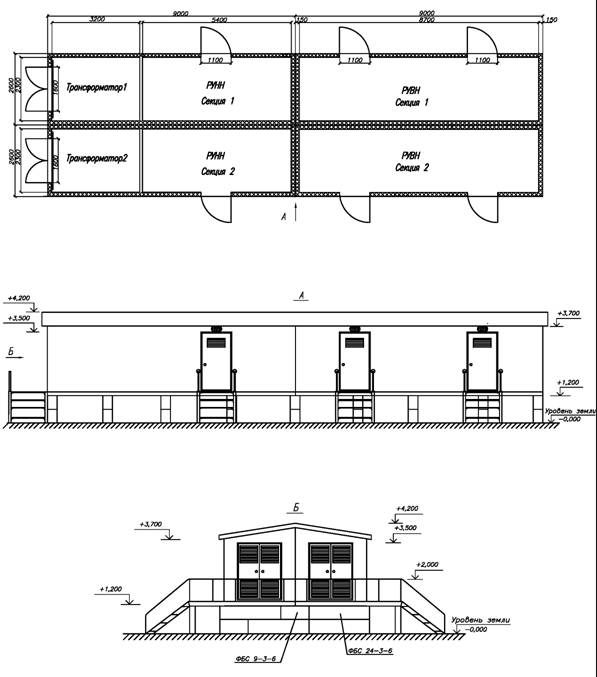

Основные размеры здания при установке на фундаментные блоки
РТП/ОЭнТ-3- 10/0.4-УХЛ1

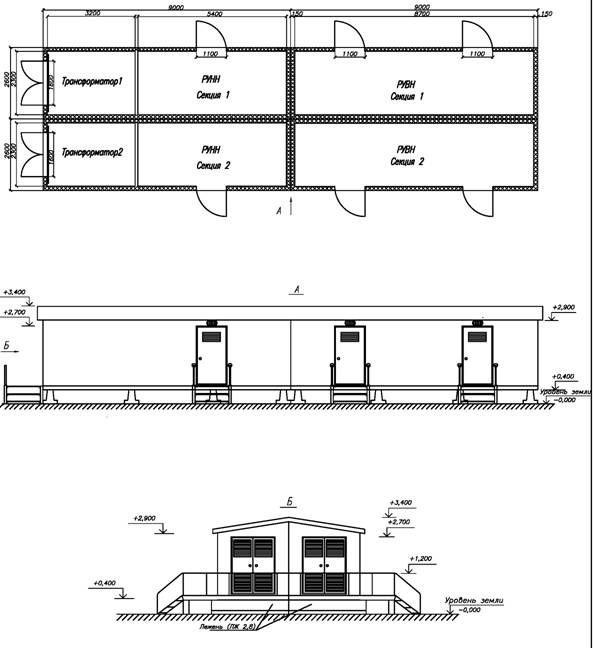

Основные размеры здания при установке на лежнях
РТП/ОЭнТ-3- 10/0,4—УХЛ1

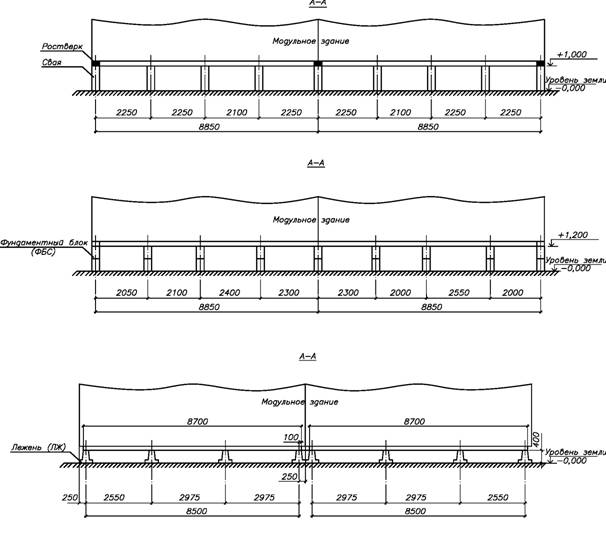

Варианты установки здания
РТП/ОЭнТ-3- 10/0,4-УХЛ 1

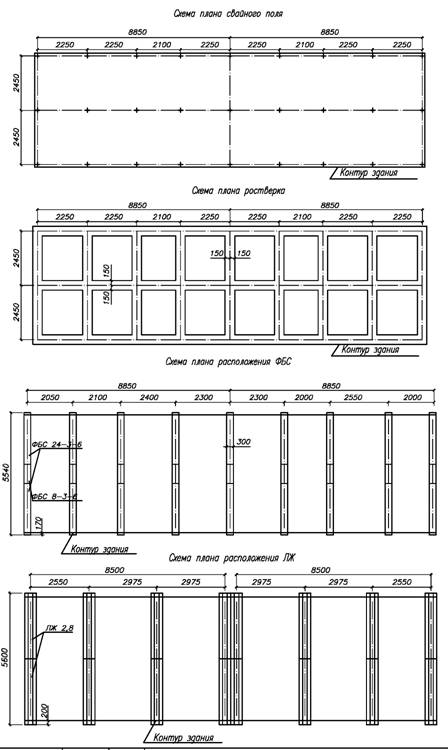

Варианты установки здания
РТП/ОЭнТ-3-10/0,4—УХЛ1

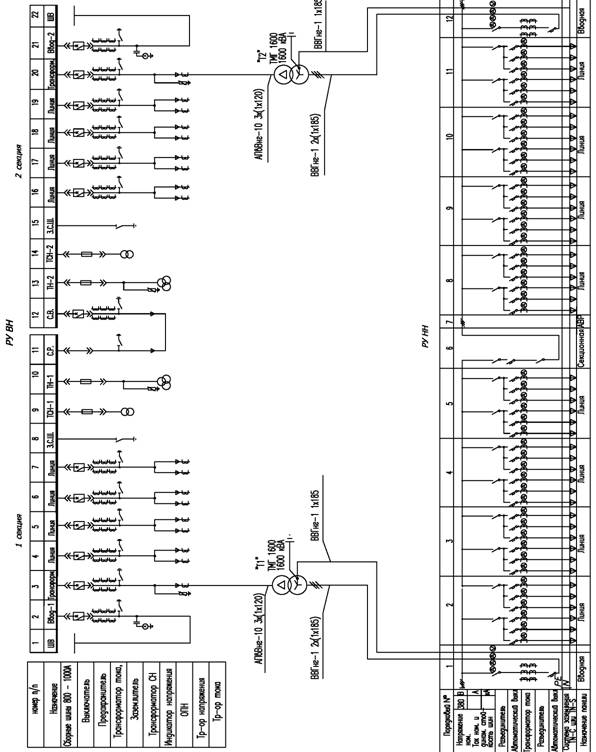

Принципиальная однолинейная схема KCО—298MSM "Волжанка " (аналог D-12PT) и ЩО-02
| № | Наименование | Обозначение | кол. |
| 1. | Камера сборная одностороннее обслуживания | KCО-298MSM "Волжанка" (аналое D-12PT) | 22. |
| 2. | Панель распределительного щита одностороннего обслуживания | ЩО—02 | 12. |
| 3. | Трансформатор | ТМГ1 600 кВА | 2. |
| 4. | Шкаф аварийного питания | ШАП750 | 1. |
| 5. | Шкаф питания собственных нужд | ШПСН | 1. |
| 6. | Тепловой конвертор | ЭВНБ- 1.5М 1.5кВт | 8. |
| 7. | Разрядник вентильный | РВ0-10(6) 0ПУ1 | 6. |
| 8. | Проходной изолятор | ИП-10/630- 7.51У1 | 6. |
| 9. | Барьер съемный | 2. | |
| 10 | Тележка для выката выключателей | 1. |
Примечание:
Отсеки РУ 0,4 кб и силовых трансформаторов разделены между собой несгораемыми перегородками.
РТП/ОЭнТ-3- 10/0,4-УХЛ 1

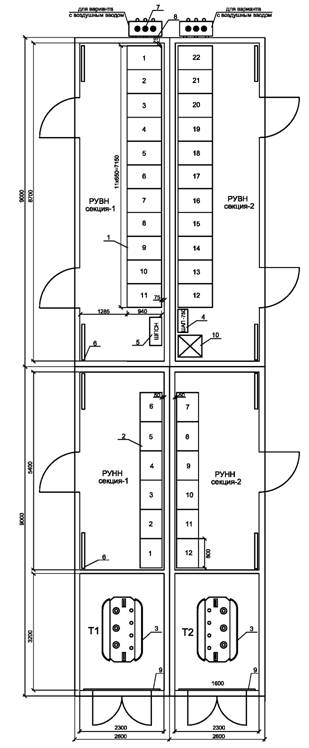

Компоновка оборудования РТП с ячейками KCО—298MSM(аналог D-12PT) и ЩО
Сталь полосовая 40x4 ГОСТ 103-76
Провод ПВ1-1х25
Электрод заземления 4м Ст.уг. 50x50x5 Внутренний контур заземления проходит по стенам на высоте 400 мм от пола.
РТП/ОЭнТ-3- 10/0,4—УХЛ1

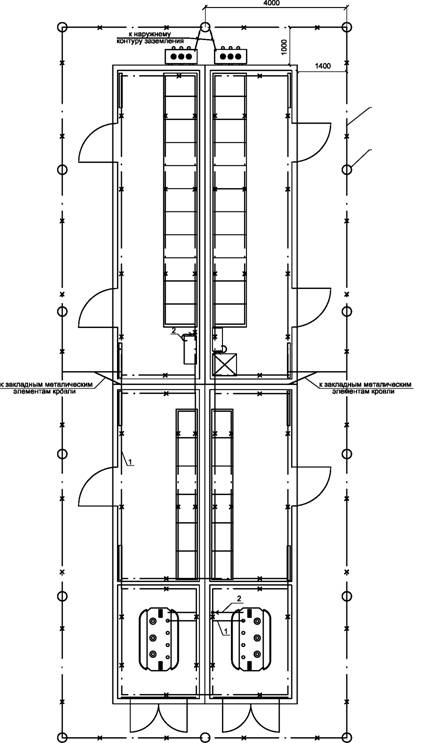

Контур заземления
Примечание:
Освещение выполнить в соответствии с ПУЭ р 6.
Напряжение питания сети освещения ~220 В
Напряжение питания сети освещения ячеек КС0-298М5М"Волжанка"( аналог D-12PT) -12В
(входит в состав ячеек). 100 —Мощность лампа в светильнике, Вт 2,3м —Высота подвеса светильника над полом, м
Светильники наружного освещение крепятся над дверью. Выключатели устанавливаются на высоте 1,6 м. .
Светильники ~220 В. крепятся на стенах
Штепсельные розетки ~220 В. устанавливаются на высоте 0,8 м. от пола
В. Выключатели для светильников общего освещения устанавливаются на высоте 1,6 м. от пола 9. Датчик температуры устанавливается на стену на высоте 2м.
| Чарке Поз. | Наименование оборудована | Кол. | Обозначение | Примечание |
| 1 | Светильники с лампами накаливания 220В | 16 | НПП-03-100-005 | Устанавливаются вРУВН |
| 2 | Светильники с лампами накаливания 220В | 6 | ПСХ 60-002 | Устанавливаются на улице над дверью |
| 3 | Выключатель поворотный | 10 | А016-001 | |
| 4 | Розетка | 4 | РА16-236 | |
| 5 | Коробка монтажная | 10 | PDM | Д3508 |
| 6 | Датчик температура | 1 | ДТКБ53 |
РТП/ОЭнТ-3- 10/0,4—УХЛ1
Освещение
РТП/ОЭнТ-3-10/0,4-УХЛ 1

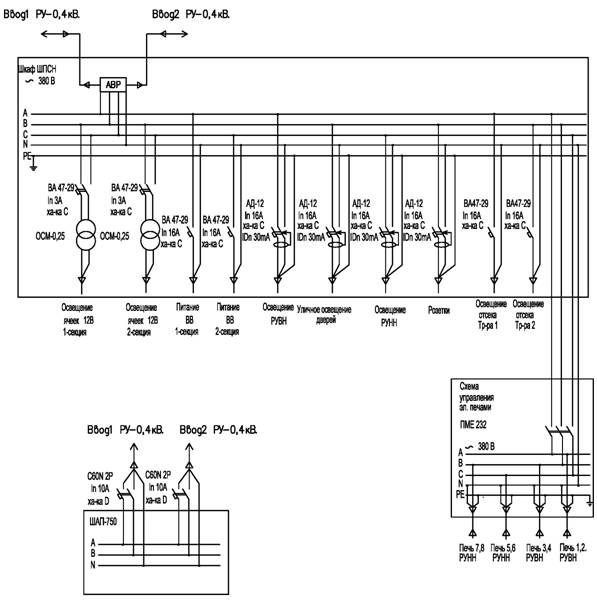

Собственные нужды
