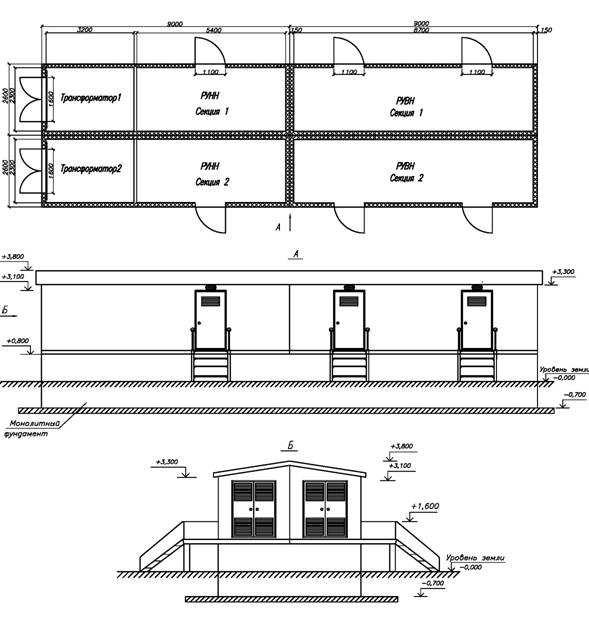

РТП/ОЭнТ—5—20/0,4—УХЛ1
Основные размеры здания при установке на монолитный фундамент

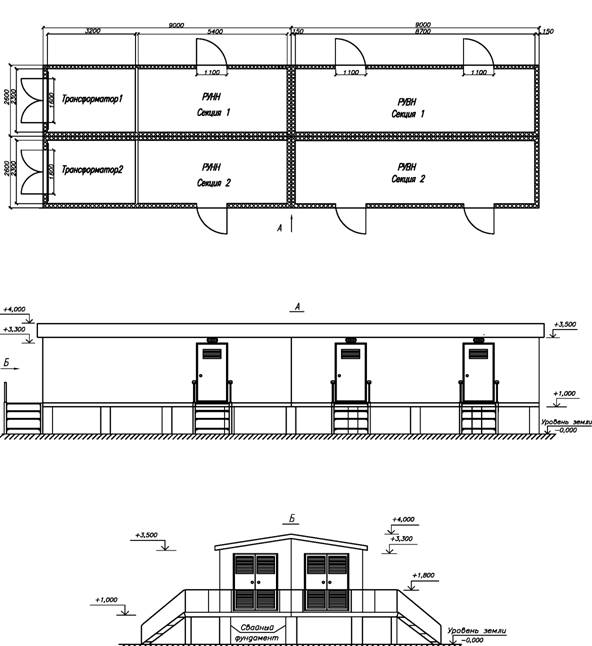

РТП/ОЭнТ—5—20/0,4—УХЛ 1
Основные размеры здания при установке на свайный фундамент

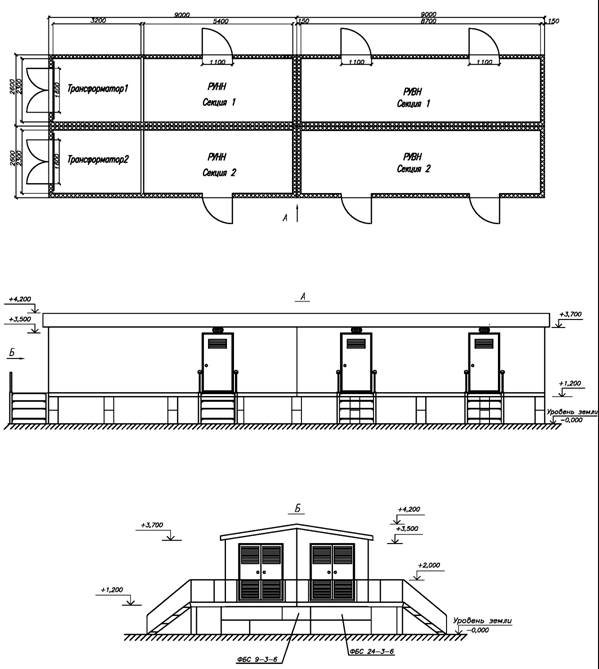

РТП/ОЭн Т— 5—20/0,4—УХЛ 7
Основные размеры здания при установке на фундаментные блоки

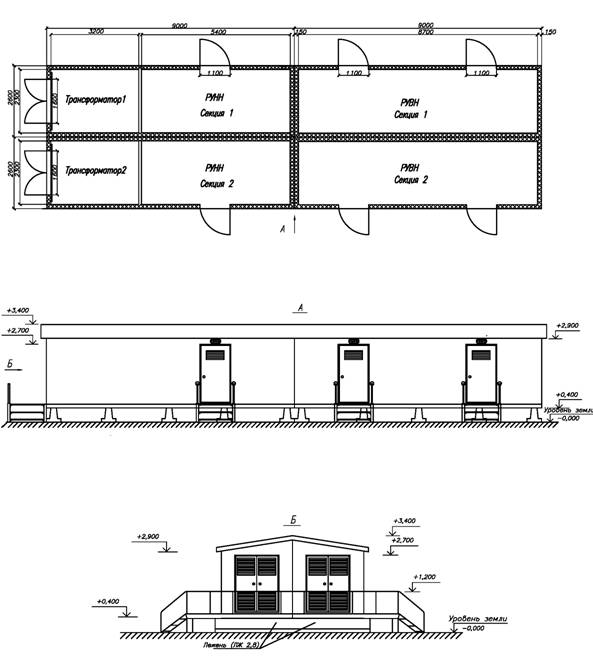

РТП/ОЭн Т—5—20/0,4—УХЛ 7
Основные размеры здания при установке на лежнях

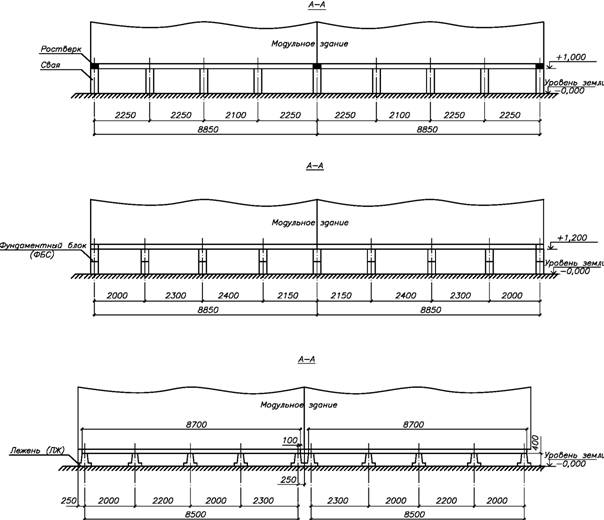

РТП/ОЭнТ—5—20/0,4—УХЛ 1
Варианты установки здания

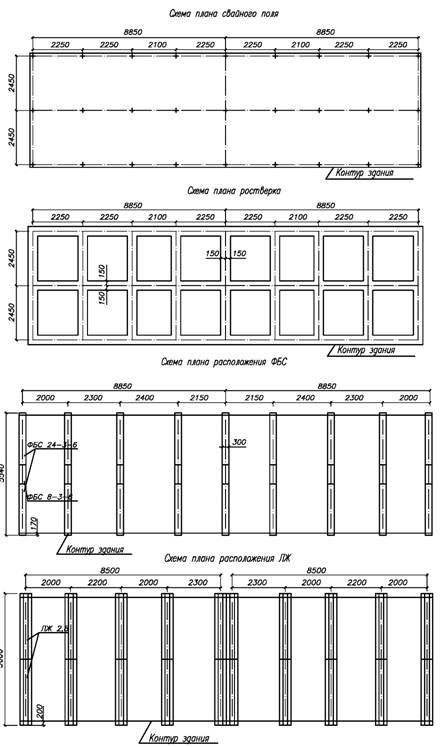

РТП/ОЭн Т— 5—20/0,4 —УХЛ 1
Варианты установки здания
РТП/ОЭн Т— 5—20/0,4 —УХЛ 1
Принципиальная однолинейная схема РУ СТ-20 и ЩО-02
| № | Наименование | Обозначение | кол. |
| 1. | Распределительное устройство | РУ СТ—20 | 24. |
| 2. | Панель распределительного щита одностороннего обслуживания | ЩО—02 | 12. |
| 3. | Трансформатор | ТМГ1 600 кВА | 2. |
| 4. | Шкаф аварийного питания | ШАП750 | 1. |
| 5. | Шкаф питания собственных нужд | ШПСН | 1. |
| 6. | Тепловой конвертор | ЭВНБ—1.5М 1.5кВт | 8. |
| 7. | Барьер съемный | 2. |
Примечание:
Отсеки РУ 0,4 кв и силовых трансформаторов разделена между собой несгораемыми перегородками.

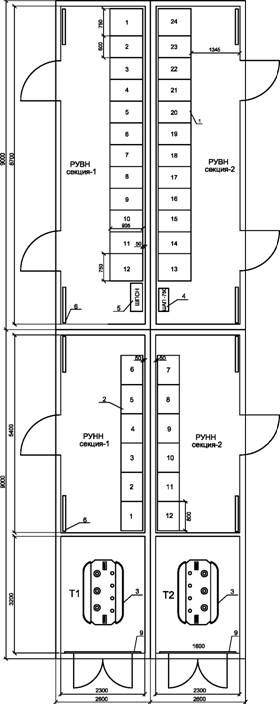

РТП/ОЭнТ—5—20/0,4—УХЛ1
Компоновка оборудования РТП с ячейками РУ СТ-20 и ЩО

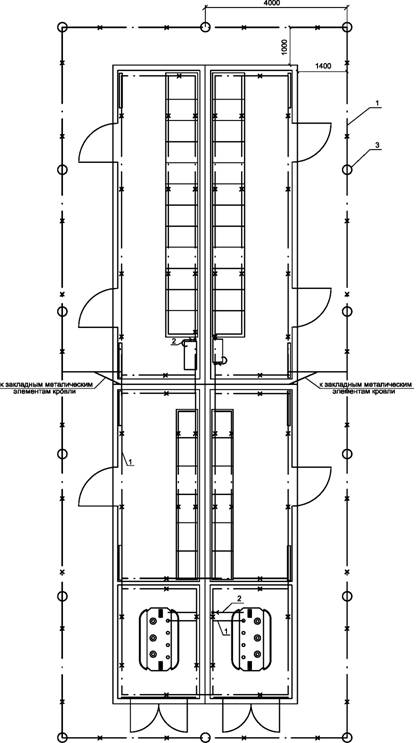

Сталь полосовая 40x4 ГОСТ 103-76
Провод ПВ1-1х25
Электрод заземления 4м Ст.уг. 50x50x5 Внутренний контур заземления проходит по стенам на высоте 400 мм от пола.
РТП/ОЭнТ—5—20/0,4—УХЛ 1
Контур заземления
Примечание:

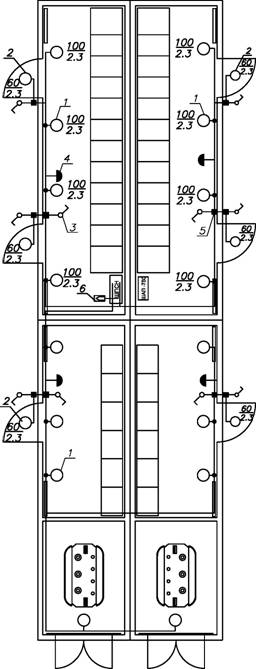

Освещение выполнить в соответствии с ПУЭ р 6.
Напряжение питания сети освещения ~220 В
Напряжение питания сети освещения ячеек РУ СТ-20 -12 В (входит в состав ячеек).
100 —Мощность лампа в светильнике Вт 2,3м —Высота подвеса светильника над полом, м
Светильники наружного освещение крепятся над дверью. Выключатели устанавливаются на высоте 1,6 м. .
Линия осветительной сети прокладывается в коробах ПВХ ТМС 25/1XI7 на высоте 2,3 м Спуски к розеткам и выключателям выполняются в коробах ПВХ ТМС 25/1X17.
Светильники ~220 В крепятся на стенах
Штепсельные розетки ~220 В. устанавливаются на высоте 0,8 м. от пола
В. Выключатели для светильников общего освещения устанавливаются на высоте 1,6 м. от пола 9. Датчик температуры устанавливается на стену на высоте 2м
| Чарке Поз. | Обознач. ча плане | Наименование оборудованы | Кол, | Обозначение | Примечание |
| 1 |  | Светильники с лампами накаливания 220В | 16 | НПП-03-100-005 | Устанавливаются вРУВН |
| 2 | Светильники с лампами накаливания 220В | 6 | ПСХ 60-002 | Устанавливаются на улице над дверью | |
| 3 | Выключатель поворотный | 10 | А016-001 | ||
| 4 | Розетка | 4 | РА16-236 | ||
| 5 | Коробка монтажная | 10 | PDM | Д3508 | |
| 6 | Датчик температура | 1 | ДТКБ53 |
РТП/ОЭнТ—5—20/0,4—УХЛ 1
Освещение

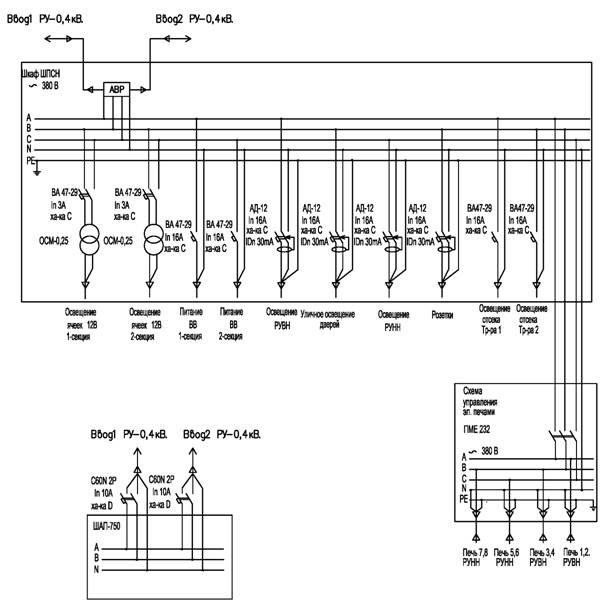

РТП/ОЭнТ—5—20/0,4—УХЛ 1
Собственные нужды
