Аппараты среднего напряжения - выключатель нагрузки (ВН) внутренней установки типа NAL, комплект выключателя нагрузки с предохранителями типа NALF, производства АББ.

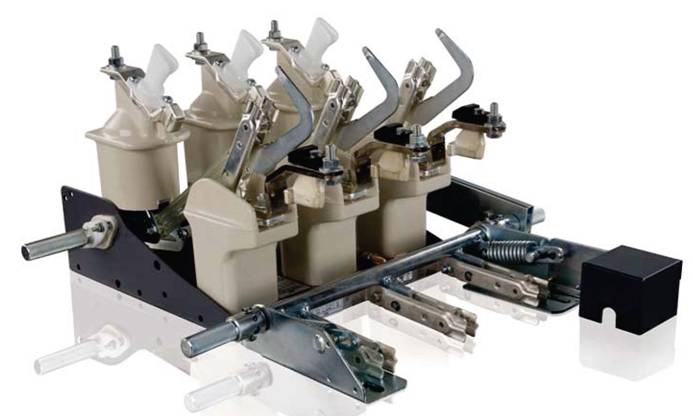

Выключатель нагрузки внутренней установки типа NAL с заземлителем типа E 2 Выключатель нагрузки внутренней установки типа NAL

Введение

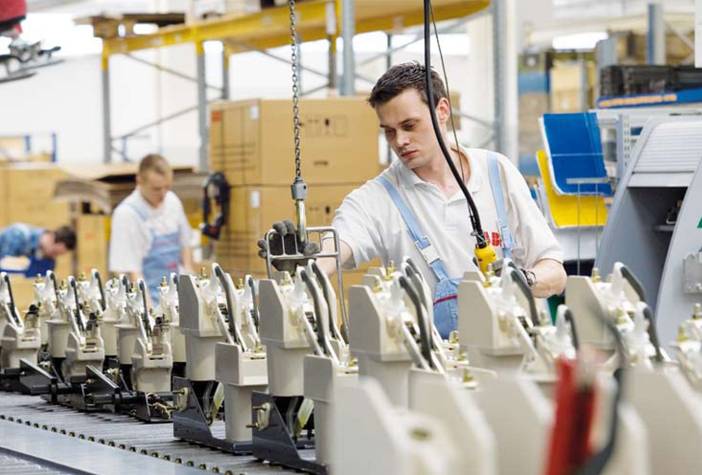

Линия по производству выключателя нагрузки типа NAL

Выключатели нагрузки семейства NAL отличаются компактностью, модульной конструкцией и широкой функциональностью. Благодаря уникальной системе гашения электрической дуги и высокой отключающей способности, они являются интересным решением при применении их в качестве главного выключающего элемента в закрытых распределительных устройствах, а также на трансформаторных станциях. В комплекте с предохранителями CEF и CMF, выключатели нагрузки NALF обеспечивают контроль токов нагрузки и короткого замыкания во всем их диапазоне.

Основные сферы применения выключателей нагрузки NAL/NALF:

линейный выключатель нагрузки в сетях среднего напряжения,

комплект выключателя нагрузки с предохранителями для коммутации и защиты:

распределительных трансформаторов СН,

двигателей,

конденсаторных батарей.

Выключатели нагрузки NAL/NALF производятся на основе мировых стандартов качества и охраны окружающей среды и имеют сертификаты ISO 9001 и ISO 14001. Материалы, из которых изготовлены выключатели нагрузки NAL, на 98,64% поддаются переработке.

ABB непрерывно работает над улучшением конструкции выключателя нагрузки для того, чтобы предлагать клиентам наилучшие решения.

Введение

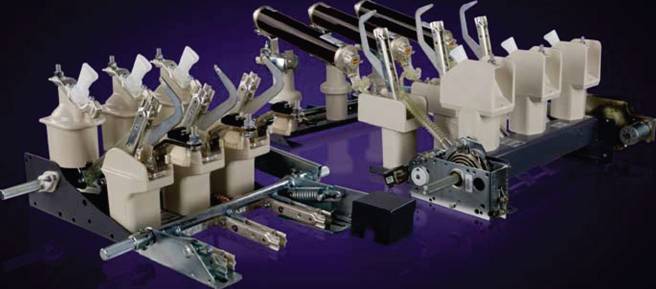

Изолирующий выключатель нагрузки типа NAL и комплект выключателя нагрузки с предохранителями типа NALF имеют модульную структуру. Главный элемент состоит из основания (рамы) с изоляторами и токоведущих частей. Два разных типа механизмов привода: типа K (однопружинный) мгновенного действия, либо механизм, позволяющий накапливать энергию типа A (двухпружинный), установлены непосредственно на раме. Плата с держателями предохранителей типа F с либо без расцепляющего предохранителя, а также заземлитель типа E/EB, монтируются на выключателе нагрузки либо отдельно, и являются дополнением к основному оснащению выключателя нагрузки. Эти модули легко соединяются в зависимости от потребностей пользователя.

Принадлежности, такие как: электромагнитный расцепляющий предохранитель, блок-контакты, моторные приводы и различные системы ручных приводов могут быть легко добавлены к комплекту.

Основные свойства продукта

Благодаря компоновке выключателя нагрузки NAL, разъединяющего токи нагрузки (до 1250 A) и небольшие токи короткого замыкания, с платой с держателями предохранителей F, оснащенной предохранителями, выключающими значительные токи короткого замыкания, получаем комплект выключателя нагрузки с предохранителями - NALF. Применение комплекта типа NALF позволяет предотвратить большинство типов аварий в сетях среднего напряжения. Выключатель нагрузки NAL/NALF соответствует требованиям, предъявляемым к выключателям нагрузки и правильному взаимодействию с предохранителями, определенным в: IEC 60129, 60265, 60694, 62271-105, ГОСТ 1516.3-96, ГОСТ 17717-79 а также CSA № C22.2, № 193. Аналогом выключателя нагрузки NAL согласно стандартов ANSI является выключатель нагрузки VersaRupter, который соответствует требованиям ANSI № C37.20.4. Выбранные типы выключателя нагрузки NAL/NALF упомянуты в списке сертифицированных изделий Canadian Standard Association. В то же время, некоторые версии выключателя нагрузки VersaRupter сертифицированы по американской системе UL, подтверждающей их соответствие существующим требованиям в сфере безопасности, для их допуска к применению в каждом из регионов Соединенных Штатов Америки и в установках, отвечающих стандартам UL.

3. Описание работы

Для обеспечения правильной работы для всех значений токов выключатель нагрузки внутренней установки типа NAL/ NALF оснащен двойной системой гашения дуги. В момент прерывания тока электрическая дуга подвергается воздействию:

- не зависящего от значения прерываемого тока воздушного гашения. Это достигается с помощью спроектированных со стороны неподвижных контактов изоляторов в виде поршневых цилиндров. Эти поршни соединены с валом аппарата, так же как и подвижные контакты. Воздушное гашение начинается в соответствующий момент во время размыкания контактов аппарата (т.н. воздушное автопневматическое гашение);

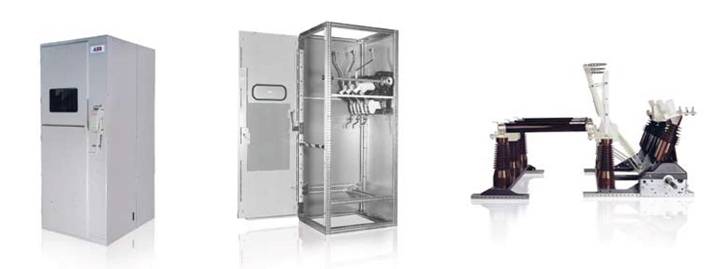

Рис.1. Распределительное устройство с выключателем нагрузки NAL

Рис. 2 Конструкция распределительного устройства с выключателем нагрузки NAL

Рис. 3 Выключатель нагрузки NALF 36/40,5 кВ

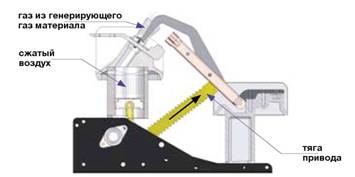

Рис. 4 Выключение

Рис. 5 Отключенный выключатель нагрузки

- на зависящего от значения прерываемого тока газового гашения. Если дуга, возникающая во время размыкания тока имеет относительно большую энергию, из материала, из которого изготовлены стенки сопла, при их нагревании выделяется газ. Во время этого процесса происходит выделение большого количества газа и в результате происходит существенное охлаждение дуги. Концентрация выделяемого газа возрастает с увеличением тока. Этот эффект, названный газовым эффектом Харта, является самым важным в технике больших токов. Сбалансированное использование сжатого воздуха и выделяющегося из материала газа обеспечивает правильную работу системы гашения, обладающей высокой надежностью при всех значениях номинальных токов. Во взаимодействии с воздушным автопневматическим гашением газовый эффект Харта используется только при больших значениях тока. В результате мы получаем систему гашения дуги, которая может выдержать большое количество срабатываний без чрезмерного износа. Поэтому выключатель нагрузки внутренней установки типа NAL соответствует стандарту IEC 60265-1, для отключающей способности под нагрузкой наивысшего класса - E3 (для выбранных номинальных напряжений). Вдобавок, типовой ряд по напряжениям протестирован применением 100 срабатываний под нагрузкой номинальным током 630 A, что является очень важной характеристикой продукта, выделяющей его среди других аппаратов этого типа, присутствующих на рынке.

Рис. 6 Замыкание

Рис. 7 Включенный выключатель нагрузки

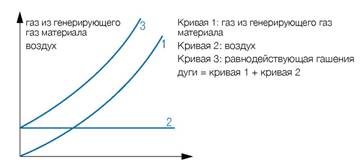

Эффективность размыкания тока в зависимости от выключающей техники

отключение тока
