9. Технические характеристики

Выключатель нагрузки типа NAL

Выключатель нагрузки соответствует стандартам IEC Publications 62271-102, 60265-1, 62271-1 относительно общего применения выключателей и IEC Publication 420 и 62271-105 относительно правильной работы выключателя и предохранителя.

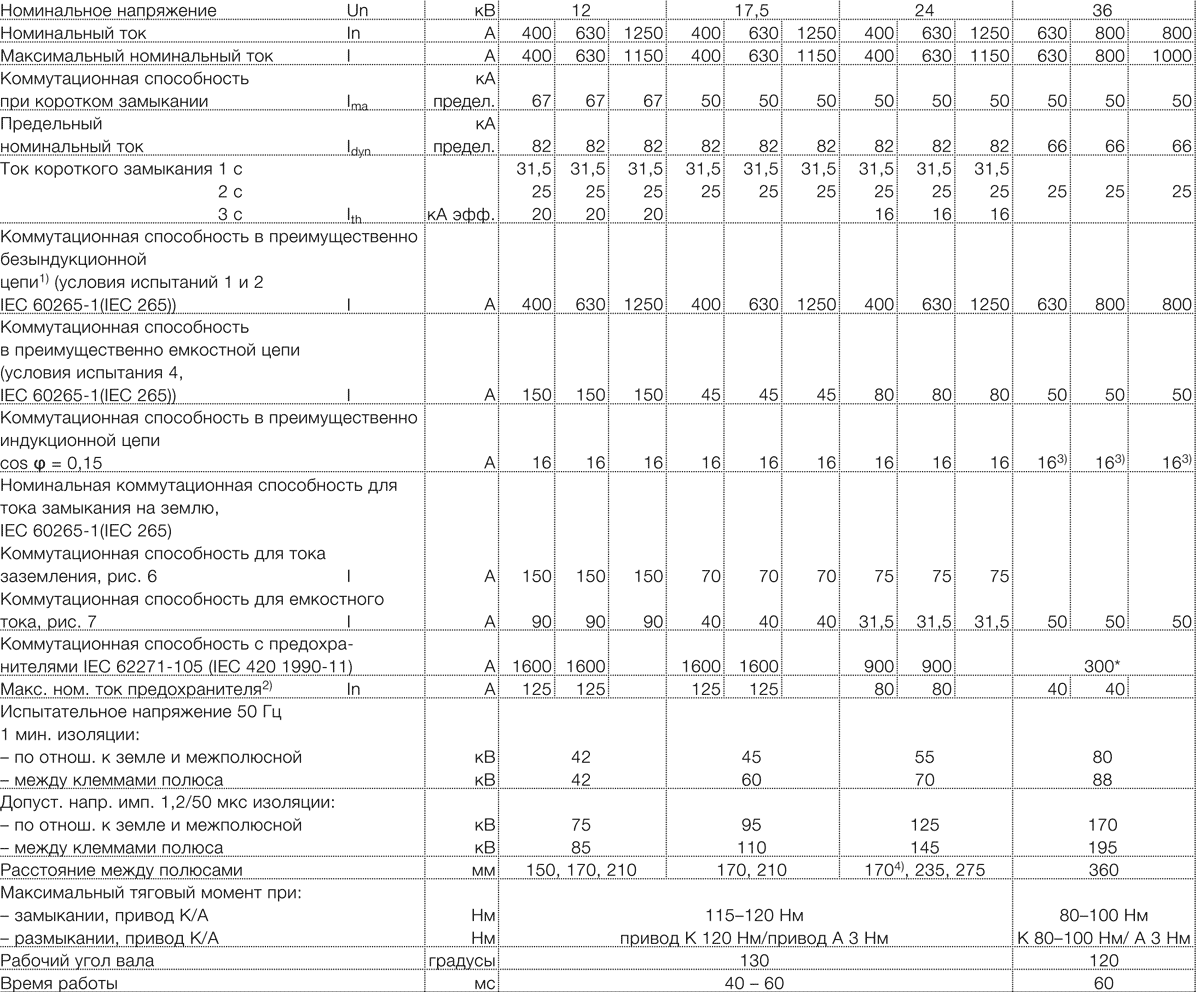

ТАБЛИЦА I. Общая характеристика

параметры выключателей нагрузки NAL

* - IEC 420 1990-11 3) коэффициент мощности = 0,1

1 для In = 630 A, 100 x CO. Для In = 1250 A, 20 x CO 41 с изоляционными перегородками

2) макс. размер предохранителя относится к временно-токовой характеристике для CEF

Заземлитель типа E для NAL/NALF и типа EB

Номинальное напряжение	Un	кВ1	12	17,5	24	36
Предельный номинальный ток1) Idyn		кА предел.;	62/82	40/82	38/82	66
Ток короткого замыкания 1 с			31,5	31,5	31,5
2 с	Ith	кА эфф.\|	25	20	20	25
3 с			20	16	16
Коммутационная способность при коротком замыкании		кА эфф.1	62/67	40/62,5	38/50	50
Испытательное напряжение 50 Гц 1 мин.		кВ	42	45	50	80
Допустимое ударное напряжение 1,2/50 мкс		кВ	75	95	125	170
Межполюсное расстояние		мм	150, 170, 210	170, 210	170, 235, 275	360

1) при подаче питания со стороны выключателя нагрузки/заземлителя

LCES заземлитель типа E для NAL/NALF и типа EB

Номинальное напряжение	Un	i кВ	12	17,5	24	36
Допустимый предельный ток1)		кА предел.	50	50	50	50
Ток короткого замыкания 1 с 3 с	Ith	\| кЛ эфф.	20 16	20 16	20	20 16
Испытательное напряжение 50 Гц 1 мин.		i кВ	28	38	50	70
Допустимое ударное напряжение 1,2/50 мкс		кВ	75	95	125	170
Межполюсное расстояние		мм	150,210	170, 210	235, 275	360

1) при подаче питания со стороны выключателя нагрузки/заземлителя ТАБЛИЦА II. Характеристика согласно стандарта CSA - C22.2

Обозначение типа		NAL12	NAL17	NAL24	NAL36
Номинальное напряжение	кВ	4,16	13,8	27,6	34,5
Максимальное номинальное напряжение	кВ	4,76	15	29,6	38
Номинальный ток	A	600/1200	600/1200	600/1200	600/800
Ударное испытательное напряжение	кВ	60	95	125	150
Допустимое напряжение сетевой частоты	кВ	28	38	60	70
			170/6,69
		150/5,9	210/8,25	235/9,25*
Межполюсное расстояние	мм/дюймы	210/8,25	235/9,25*	275/10,8	360/14,1
Номинальный мгновенный асимметричный ток	кА эфф.	40	40	40	40
Номинальный асимметричный ток включения при коротком замыкании	кА эфф.	40	40	40	30
Номинальный мгновенный симметричный ток	кА эфф./с	25/3	25/3	25/3	25/2

Другие технические характеристики - см. таблицу I. * Номинальный мгновенный ток 25/2 с, приведены значения для f=60 Гц

ТАБЛИЦА III. Характеристика согласно стандарту ANSI C37.20.4 (VersaRupter)

Обозначение типа	i VR8.25		VR15	VR15 (61 kA)	VR17	VR27	VR38
Номинальное напряжение	кВ	4,73	3,8	13,8	12-16,5	23,9-24,9	34,5
Максимальное номинальное напряжение	кВ	8.25	15	15	17	27	38
Номинальный ток	А	200 600 1200	200 600 1200	600/1200	200/600/1200	200/600/1200	600/800
Ударное испытательное напряжение	кВ	75	95	95	110	125	150
Допустимое напряжение част. сетевой	кВ	26	36	36	50	60	80
Межполюсное расстояние	мм/дюймы	210/8,25	170/6,69	235/9,25	235/9,25	275/10,8	360/14,1
Номинальный мгновенный асимметричный ток	кА эфф.	40	40	61	40	40	40
Номинальный асимметричный ток
включения при коротком замыкании	кА эфф.	40	40	61	40	40	30
Номинальный мгновенный симметричный ток	кА эфф./с	25/3	25/3	40/3	25/2	25/3	25/2

ТАБЛИЦА IV. Типы выключателя нагрузки VersaRupter в соответствии со стандартом UL

Обозначение типа		VR8,25	VR15	VR15	VR15 (61 kA)
Номинальное напряжение	кВ	4,73	13,8	13,8	13,8
Максимальное номинальное напряжение	кВ	8,25	15	15	15
Номинальный ток	A	200/600	200/600	200/600	600/1200
Ударное испытательное напряжение	кВ	75	95	95	95
Допустимое напряжение сетевой частоты	кВ	26	36	36	36
Межполюсное расстояние	мм/дюймы				235/9,25
Номинальный мгновенный асимметричный ток	кА эфф.	40	40	40	61
Номинальный асимметричный ток включения при	кА эфф.	40	40	40	61
коротком замыкании	кА эфф.	40	40	40	61
Номинальный мгновенный симметричный ток	кА эфф./с	25/3	25/3	25/3	40/3
