13. Механизмы и дополнительное

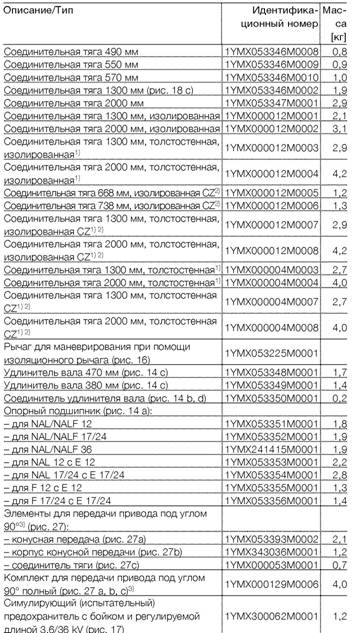

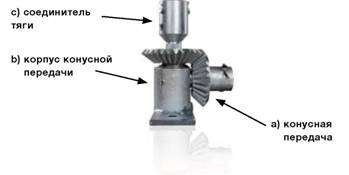

Рис. 27 Комплект для передачи под углом 90°
Ручной привод типа HE с оснащением
оснащение выключателей нагрузки
1) Рекомендуется для электрического привода иЕМС4ОА, а также для выключателей нагрузки NAL/NALF 24 kV, 2) Оцинковано горячим способом, 3) В случае применения этих элементов использовать только толстостенные тяги
Описание/Тип | Идентификационный номер | Масса [кг] |
Корпус привода типа HE с карданным шарниром (рис. 18 a] | 1YMX053233M0001 | 1,4 |
Корпус привода типа HE без карданного шарнира | 1YMX053233M0002 | 0,6 |
Корпус привода типа HE для взаимодействия с моторным приводом | 1YMX042249M0004 | 1,8 |
Конусная передача для HE (рис. 18 b) | 1YMX053362M0002 | 2,1 |
Ручной рычаг для HE | 1YMX053235M0001 | 2,1 |
Ручной рычаг HE, усиленный | 1YMX053235M0004 | 2,1 |
Корпус привода HE с электромагнитной блокировкой 230 В переменного тока (рис. 18 d] | 1YMX053393M0001 | 2,1 |
Корпус привода HE с электромагнитной блокировкой 110 В переменного тока | 1YMX053394M0001 | 2,1 |
Корпус привода HE с электромагнитной блокировкой 220 В пост. тока | 1YMX053395M0001 | 2,1 |
Корпус привода HE с электромагнитной блокировкой 110 В пост. тока | 1YMX053396M0001 | 2,1 |
Корпус привода HE с электромагнитной блокировкой 48 В пост. тока | 1YMX053397M0001 | 2,1 |
Корпус привода HE с электромагнитной блокировкой 24 В пост. тока | 1YMX053398M0001 | 2,1 |
Резервная катушка электромагнитной блокировки 230 В переменного тока | 1YMX018958M0015 | 0,8 |
Резервная катушка электромагнитной блокировки 110 В переменного тока | 1YMX018958M0014 | 0,8 |
Резервная катушка электромагнитной блокировки 220 В пост. тока | 1YMX018958M0006 | 0,8 |
Резервная катушка электромагнитной блокировки 110 В пост. тока | 1YMX018958M0007 | 0,8 |
Резервная катушка электромагнитной блокировки 48 В пост. тока | 1YMX018958M0016 | 0,8 |
Резервная катушка электромагнитной блокировки 24 В пост. тока | 1YMX018958M0017 | 0,8 |
Удлинитель вала привода с левой стороны (рис. 15) | ||
- для межполюсного расстояния 150 мм | I54357M0001 | . . .1,9 |
- для межполюсного расстояния 210 мм | 1YMX054353M0001 | 2,3 |
- для межполюсного расстояния 170 мм (12 кВ) | 1YMX054358M0002 | 2,1 |
- для межполюсного расстояния 170 мм и2,5.124_кВ) | 1YMX054358M0001 | 2,1 |
1YMX054359M0001 | 2,6 | |
-.для^межпрдюснрго,.расстряния12175_1мм | 1YMX054355M0001 | 3,1 |
--.ДляJмежпplлюснpго.,.расcтоян,ияl3l60.,M.M- | 1YMX343226M0004 | 4,0 |
Комплект для монтажа удлинителя вала | 1YMX000054M0001 | 0,1 |
Резервные катушки для электромагнитного расцепляющего предохранителя для механизма A
Механическая блокировка выключатель нагрузки-заземлитель*) (рис. 20)
* Обычно блокировка устанавливается с левой стороны выключателя нагрузки и поэтому необходим удлинитель вала для левосторонней работы
Электромагнитный расцепляющий предохранитель
для механизма A* (включает элементы крепления) (рис. 19)
' Вместе с электромагнитным расцепляющим предохранителем необходимо установить блок-контакт для выключателя нагрузки, который разрывает цепь расцепляющего предохранителя после отключения выключателя нагрузки.

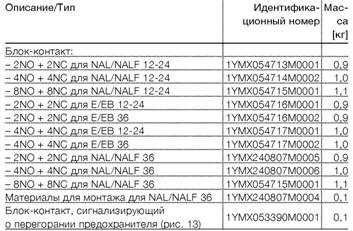

Блок-контакты для выключателя нагрузки и заземлителя (рис. 21)

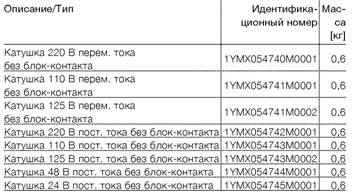

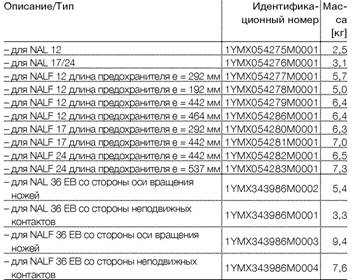

Описание/Тип | Идентифика-ционный номер | Масса [кг] |
Катушка 220 В переменного тока | 1YMX054740M0001 | 0,6 |
Катушка 110 В переменного тока | 1YMX054741M0001 | 0,6 |
Катушка 125 В переменного тока | 1YMX054741M0002 | 0,6 |
Катушка 220 В пост. ток | 1YMX054742M0001 | 0,6 |
Катушка 110 В пост. ток | 1YMX054743M0001 | 0,6 |
Катушка 125 В пост. ток | 1YMX054743M0002 | 0,6 |
Катушка 48 В пост. ток | 1YMX054744M0001 | 0,6 |
Катушка 24 В пост. ток | 1YMX054745M0001 | 0,6 |

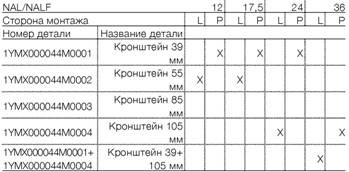

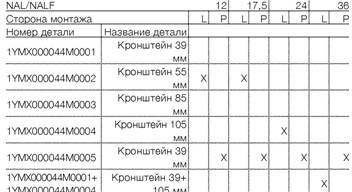

Моторные приводы выполняют удаленное размыкание и замыкание выключателей нагрузки с возможностью аварийного ручного управления. Разнообразие моделей приводов позволяет выбрать соответствующую монтажную конфигурацию аппаратов. Приводы типа UEMC40A1 и A2 предназначены для установки на передней стенке ячейки с левой или правой стороны. Они могут замыкать и размыкать выключатели нагрузки с механизмами A и K. Они соединены с валом выключателя нагрузки при помощи соединительной тяги и конусной передачи. Не рекомендуется их применение для выключателей нагрузки NAL 36 кВ с механизмом A. Стандартный двигательный привод (рис. 29) может устанавливаться непосредственно не валу выключателя нагрузки либо на боковой стенке ячейки. Он взаимодействует с пружинными механизмами K и A. Для установки стандартного двигательного привода на валу выключателя нагрузки необходимы соответствующие кронштейны (рис. 28). Выбор кронштейнов в зависимости от типа выключателя нагрузки, типа привода и стороны установки двигателя, описан в таблице.
После каждого моторного срабатывания оборудование отключается механически, что позволяет вручную управлять выключателем нагрузки. Привод можно запустить локально с помощью кнопки на шкафу управления (рис. 31) либо удаленно (в том числе и беспроводным способом). Система управления (рис. 32), поставляемая с приводом, включает
необходимые элементы, такие как контакторы, соединения и т.п. Она оснащена также автоматическим предохранителем. Он может быть размещен в ячейке с выключателем нагрузки, либо в отдельном шкафу.
Соединение с приводом осуществляется с помощью кабеля с разъемом на конце.

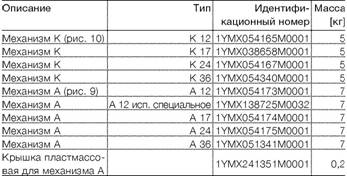

Пружинный механизм типа K

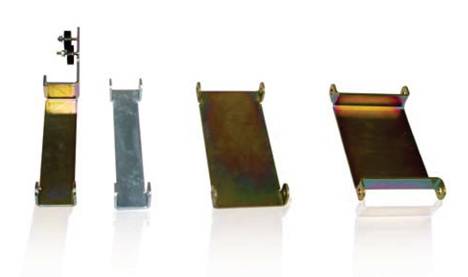

Рис. 28 Кронштейны для стандартного двигательного привода
Пружинный механизм типа A
вместо стандартного привода может использоваться привод типа UEMC40K3 (рис. 30). Тогда система управления поставляется по отдельному заказу.
Рис. 30 Привод типа K3
Рис. 32 Система управления
Рис. 29 Стандартный двигательный привод
Рис. 31 Шкаф управления
Технические характеристики стандартного двигательного привода
Тип | 24 | 48 | 60 | 110/125 | 220 |
Номер для заказов | 1YMX0000 42M0001 | 1YMX0000 42M0002 | 1YMX0000 42M0003 | 1YMX0000 42M0004 | 1YMX000 042M0005 |
Рабочее напряжение перем. [В] тока | 17-26 | 34-52 | 42-66 | 77-137 | 154-242 |
Рабочее напряжение пост. [В] тока | 22-28 | 43-57 | 54-72 | 99-150 | 198-264 |
Рабочий номинальный ток [A] | 3 | 3 | 0,8 | 0,8 | 0,4 |
Рабочий максимальный ток [A] | 6 | 6 | 4 | 4 | 1,2 |
Потребляемая мощность [Вт] | 70 | 70 | 70 | 70 | 70 |
Время работы [с] | ~4 | ~4 | ~8 | ~8 | ~4 |
Время сигнализации [с] | 0,5-2,0 | 0,5-2,0 | 1,0-4,0 | 0,5-2,0 | 0,5-2,0 |
Рабочая температура [::C] | -40 - +55 | -40 - +55 | -40 - +55 | -40 - +55 | -40 - +55 |
Вес [кг] | 6 | 6 | 6 | 6 | 6 |
