Аппараты и их элементы
Базовые конструкции NAL
Базовая конструкция аппарата состоит из основания, изоляторов и элементов электрической цепи. Предлагается со следующими межполюсными расстояниями:
12 кВ - 150 мм, 170 мм и 210 мм
17,5 кВ - 170 мм и 210 мм
24 кВ - 170 мм*, 235 мм и 275 мм
36 кВ - 360 мм
* с изоляционными перегородками
Номинальные токи до:
400/630/1250 A для не более 24 кВ
630/800/1000 A для 36 кВ NALF
Этот продукт поставляется с тем же межполюсным расстоянием, что и основная конструкция NAL. Плата с держателями предохранителей с либо без расцепляющего предохранителя можно установить как со стороны неподвижных контактов изоляторов, так и со стороны оси вращения главных ножей. Плата с держателями предохранителей с шестью изоляторами может поставляться отдельно; с сигнализацией перегорания предохранителя и с возможностью монтажа со стороны оси вращения ножей.
Механизмы привода
Тип A, с двумя пружинами
В выключателе нагрузки, оснащенном этим механизмом, в замкнутом положении открывающая пружина всегда находится во взведенном состоянии, что позволяет перевести его в разомкнутое положение электрическим приводом с помощью электромагнитного расцепляющего предохранителя либо бойка предохранителя. Typ K, с одной пружиной
Замыкание либо размыкание выключателя нагрузки осуществляется путем натяжения пружины за позицию мертвой точки механизма.
Механизмы A и K могут взаимодействовать с моторными приводами.
6. Заземлители
Заземлитель быстродействующий типа E
Имеет быстродействующий пружинный механизм. Заземлитель может устанавливаться на выключателе нагрузки со стороны оси вращения главных ножей выключателя нагрузки, а также на плате с держателями предохранителей (снизу). Заземлитель быстродействующий типа EB Предназначен для независимого монтажа с обоих сторон выключателя нагрузки. Заземлитель типа LCES

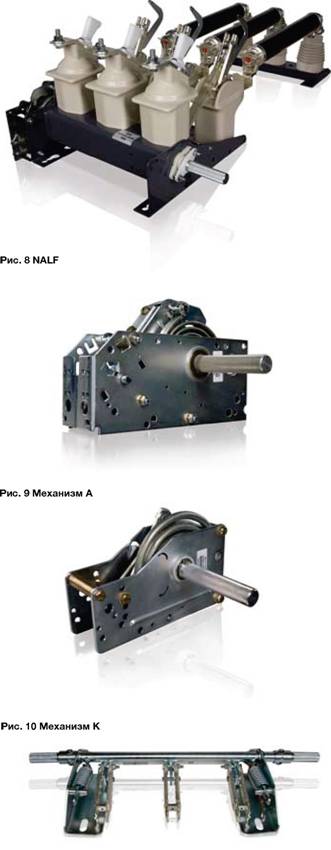

Рис. 11 Заземлитель быстродействующий типа E 6 Выключатель нагрузки внутренней установки типа NAL
Не имеет быстродействующего пружинного механизма. Заземлитель может устанавливаться на выключателе нагрузки со стороны оси вращения главных ножей выключателя нагрузки, а также на плате с держателями предохранителей (снизу).
7. Плата с держателями предохранителей и рекомендуемые предохранителиПлата с держателями предохранителей типа F
Предлагается в комплектации с расцепляющим предохранителем либо без него. Может монтироваться как со стороны неподвижных контактов, так и со стороны оси вращения главных ножей.
Рекомендуются предохранители для взаимодействия с выключателем нагрузки типа NALF и платами с держателями предохранителей в комплектации с расцепляющим предохранителем

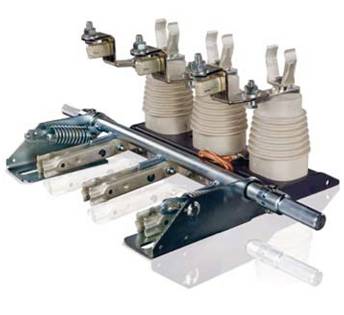

Рис. 12 Заземлитель быстродействующий типа E, установленный на плате с держателями предохранителей
Приведенные в таблице значения предельного номинального тока для предохранителей не относятся к выключателю нагрузки NALF/NAL без расцепляющего предохранителя. Соответствующие значения номинального тока для предохранителей для этих применений приведены в каталоге „Предохранители".
Для применения с выключателем нагрузки типа NALF в комплектации с расцепляющим предохранителем рекомендуется применение предохранителей ABB типа CEF и CEF-S. Эти предохранители рекомендуются к использованию стандартом IEC 62271-105. Выбор предохранителей для защиты распределительных трансформаторов вместе с соответствующими принципами относительно условий работы и способа выбора показывают таблицы, представленные ниже.
| Номинальное напряжение трансформатора [кВ] | Номинальная мощность трансформатора (кВА) | Номинальное напряжение предохранителя [кВ] | ||||||||||||||||
| 25 | 50 | 75 | 100 | 125 | 160 | 200 | 250 | 3151 | 400 | 500 | 630 | 800 | 1000 | 1250 | 1600 | 2000 | ||
| Номинальный непрерывный ток предохранителя типа CEF (A) | ||||||||||||||||||
| 3 | 16 | 25 | 25 | 40 | 40 | 50 | 63 | 80 | 100 | 125 | 3,6/7,2 | |||||||
| 5 | 10 | 16 | 25 | 25 | 25 | 40 | 40 | 50 | 63 | 80 | 100 | 125 | ||||||
| 6 | 6 | 16 | 16 | 25 | 25 | 25 | 40 | 40 | 50 | 63 | 80 | 100 | 125 | |||||
| 10 | 6 | 10 | 16 | 16 | 16 | 20 | 20 | 25 | 31,5 | 40 | 50 | 63 | 80 | 100 | 125 | 12 | ||
| 12 | 6 | 6 | 10 | 16 | 16 | 16 | 20 | 20 | 25 | 40 | 40 | 50 | 63 | 80 | 100 | 125 | ||
| 15 | 6 | 6 | 10 | 10 | 16 | 16 | 16 | 20 | 20 | 25 | 40 | 40 | 50 | 63 | 80 | 100 | 125 | 17,5 |
| 20 | 6 | 6 | 6 | 10 | 10 | 16 | 16 | 16 | 20 | 20 | 25 | 31,5 | 40 | 50 | 63 | 80 | 24 | |
| 24 | 6 | 6 | 6 | 6 | 10 | 10 | 16 | 16 | 16 | 20 | 20 | 25 | 40 | 40 | 50 | 63 | 80 | |
| 30 | 6 | 6 | 6 | 6 | 6 | 10 | 10 | 16 | 16 | 16 | 25 | 25 | 25 | 40 | 40 | 36 | ||
| 36 | 6 | 6 | 6 | 6 | 6 | 10 | 10 | 16 | 16 | 16 | 25 | 25 | 25 | 40 | 40 | |||
| Номинальное напряжение трансформатора [кВ] | Номинальная мощность трансформатора (кВА) | Номинальное напряжение предохранителя [кВ] | |||||||||||
| 25 | 50 | 75 | 100 | 125 | 160 200 | 250 | 315 | 400 | 500 | 630 | |||
| Номинальный непрерывный ток предохранителя типа CEF-S (A) | |||||||||||||
| 3 | 16 | 25 | 40 | 50 | 12 | ||||||||
| 5 | 10 | 16 | 25 | 40 | 40 | 50 | |||||||
| 6 | 10 | 16 | 20 | 25 | 40 | 40 | 50 | ||||||
| 10 | 10 | 10 | 16 | 20 | 20 | 20 | 40 | 40 | 50 | ||||
| 12 | 10 | 10 | 16 | 16 | 20 | 20 | 20 | 40 | 40 | 50 | |||
| 15 | 10 | 10 | 10 | 16 | 16 | 16 | 20 | 25 | 40 | 40 | 24 | ||
| 20 | 10 | 10 | 10 | 10 | 16 | 16 | 16 | 20 | 25 | 40 | 40 | ||
| 24 | 10 | 10 | 10 | 10 | 16 | 16 | 16 | 20 | 20 | 25 | 40 | 40 | |
Таблица выбора была пересчитана на основе IEC 60787 и IEC 62271 -105 (для напряжений ниже 24 кВ), а также IEC 420 1990- 11 для 36 кВ. Приняты следующие параметры работы для защищаемых трансформаторов:
максимальная длительная нагрузка - 150%
пусковой намагничивающий ток - 12xIn в течение 100 мс
импеданс трансформатора при коротком замыкании согласно IEC 60076-5
стандартные условия работы предохранителей
Вышеприведенная таблица содержит данные относительно номинального тока для отдельных предохранителей в зависимости от значений рабочего напряжения и характеристик трансформатора. Для других условий работы расчет для выбора предохранителей должен быть выполнен отдельно.
8. Обозначения типов
| NAL | выключатель нагрузки | ||||||||
| F | с платой с держателями предохранителей1 | ||||||||
| 12 | номинальное напряжение 12 кВ | ||||||||
| 17 | номинальное напряжение 17,5 кВ | ||||||||
| 24 | номинальное напряжение 24 кВ | ||||||||
| 36 | номинальное напряжение 36 кВ | ||||||||
| 4*** | номинальный ток 400 А | ||||||||
| 6 | номинальный ток 630 А | ||||||||
| 8** | номинальный ток 800 А | ||||||||
| 10** | номинальный ток 1000 А | ||||||||
| 12*** | номинальный ток 1250 А | ||||||||
| без механизма | |||||||||
| K | механизм привода 1-пружинный | ||||||||
| A | механизм привода 2-пружинный | ||||||||
| 150 | межполюсное расстояние 12 кВ | ||||||||
| 170 | межполюсное расстояние 12; 17,5 и 24 кВ**** | ||||||||
| 210 | межполюсное расстояние 12 и 17,5 кВ | ||||||||
| 235 | межполюсное расстояние 24 кВ | ||||||||
| 275 | межполюсное расстояние 24 кВ | ||||||||
| 360 | межполюсное расстояние 36 кВ | ||||||||
| R | привод ручной с правой стороны | ||||||||
| L | привод ручной с левой стороны***** | ||||||||
| E | заземлитель быстродействующий****** | ||||||||
| LCS | заземлитель | ||||||||
| L | для версии на 24 кВ с перегородками - привод только с левой стороны |
*при составлении заказа необходима дополнительная информация:
длина предохранителя
сторона монтажа - ось вращения либо неподвижные контакты
с либо без расцепляющего предохранителя
**только для 36 кВ
***только для 12/17,5/24 кВ
****для 24 кВ с изоляционными перегородками
*****для правостороннего привода должен быть удлинитель привода (для передачи привода на левую сторону)
******заземлитель обычно поставляется без механических блокировок, поэтому спецификация для него указывается отдельно; для выключателей нагрузки 36 кВ поставляются только отдельно стоящие заземлители типа EB
Общие замечания относительно заказов
Обычно выключатель нагрузки NALF поставляется с платой с держателями предохранителей со стороны оси вращения ножей. Если плата с держателями предохранителей требуется установить со стороны неподвижных контактов, это нужно указать в заказе отдельно.
Замыкание либо размыкание выключателя нагрузки необходимо выполнять с помощью расцепляющего предохранителя (заказывается отдельно).
Для левостороннего действия следует применять удлинитель вала (заказывается отдельно).
Заземлитель поставляется обычно без механических блокировок. Блокировки можно заказать дополнительно.
Выключатели нагрузки типа NALF/NAL могут заказываться одновременно с предохранителями ABB типа CEF и CEF-S. Соответствующие торговые номера для заказов предохранителей указаны в прайс-листах выключателей нагрузки типа NAL/NALF и в каталоге „Предохранители".
Примеры заказов
NAL 17-12K170LE
Выключатель нагрузки на 17,5 кВ/1250 A с однопружинным механизмом (K), межполюсное расстояние 170 мм. Выключатель нагрузки с левосторонним действием оснащен быстродействующим заземлителем.
NALF 24-6A235R
Выключатель нагрузки 24 кВ/630 A с двухпружинным механизмом типа A, оснащен платой с держателями предохранителей со стороны оси вращения с расцепляющим предохранителем, межполюсное расстояние 235 мм, с правосторонним приводом.
