Принадлежности

10. Дополнительное оснащение выключателя нагрузки NAL/NALF

рис. 13

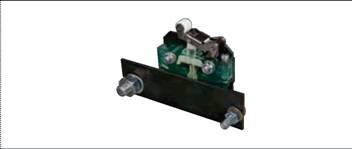

Блок-контакт сигнализации перегорания предохранителя.Блок-контакт сигнализации перегорания предохранител
рис. 14

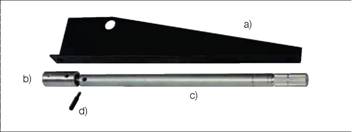

Удлинитель вала вместе с опорным соединителем длиной 380/470 мм состоящий из:

опорного подшипника,

соединитель тяги,

удлинителя,

соединительного комплекта.

Удлинитель вала
рис. 15
Удлинитель привода выключателя нагрузки с левой стороны.Удлинитель привода выключателя нагрузки
рис. 16

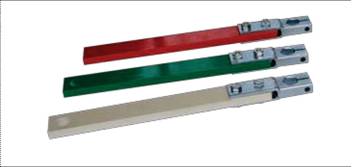

Рычаг для маневрирования аппаратом при помощи изоляционного рычага.Рычаг для маневрирования
рис. 17
Симулирующий предохранитель с регулируемой длиной.
рис. 18

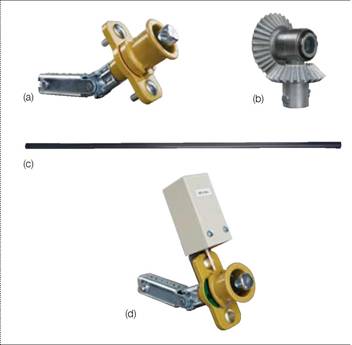

Ручной привод типа HE, состоящий из:

нижней части (корпуса),

верхней части (конусной передачи),

соединительной тяги.

Внимание В стандартном исполнении ручной привод предусмотрен для установки с правой стороны выключателя нагрузки. Для монтажа с левой стороны необходим удлинитель вала на левую сторону (а также для механической блокировки выключатель нагрузки- заземлитель).

нижняя часть для привода HE может быть оснащена электромагнитной блокировкой со стандартными напряжениями.

Ручной привод
рис. 19

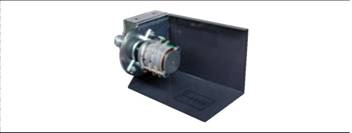

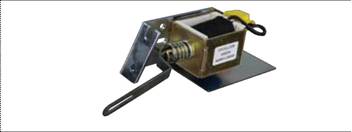

Электромагнитный расцепляющий предохранитель можно устанавливать на всех механизмах типа A. Расцепляющий предохранитель предлагается для следующих напряжений: 24, 48, 110, 220 В пост. тока, а также 110, 220 В переменного тока. расцепляющий предохранитель должен быть последовательно соединен с блок-контактом, который выполняет размыкание цепи расцепляющего предохранителя после отключения выключателя нагрузки.Электромагнитный расцепляющий предохранитель
рис. 20

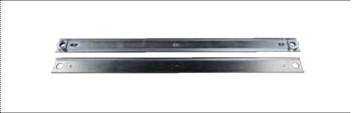

Механическая блокировка выключатель нагрузки-заземлитель В случае заземлителя на плате с держателями предохранителей величина блокировки зависит от длины предохранителя, поэтому в заказе необходимо указать размер предохранителя.

Механическая блокировка выключатель нагрузки-заземлитель может также устанавливаться между выключателем нагрузки и заземлителем типа EB.

рис. 21
Блок-контакт можно установить на каждом типе выключателя нагрузки (макс. количество контактов 8НР и 8НЗ), а также на всех типах заземлителей, кроме LCES (макс. количество контактов 4НР + 4НЗ).Блок-контакт
