Выключатель ВМГ-10 (рис. 1), применяемый на напряжение 6—10 кВ при номинальных токах 630 и 1000 А, разработан взамен широко распространенного выключателя ВМГ-133 для комплектных стационарных устройств КСО. По сравнению с последним выключатель ВМГ-10 имеет лучшие характеристики и более удобен в эксплуатации.

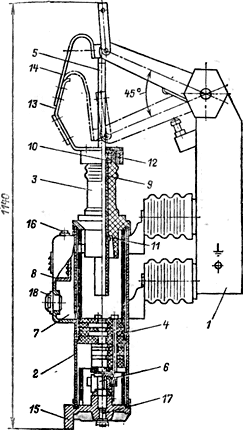

Выключатель ВМГ-10 в разрезеВыключатель ВМГ-10

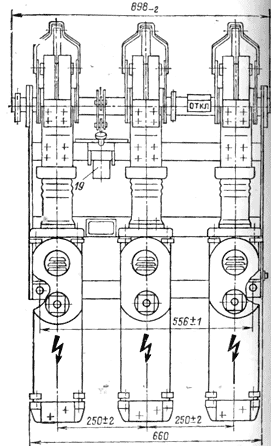

Рис. 1. Выключатель типа ВМГ-10

Управление выключателями может осуществляться приводами ПП-67, ПЭ-11 и другими, при этом оперативное включение производится за счет энергии привода, а отключение — за счет отключающих пружин самого выключателя.

Основанием выключателя служит рама 1, на которой смонтированы три полюса. Каждый полюс крепится к раме на двух опорных изоляторах. Полюс состоит из цилиндра 2, проходного изолятора 3, дугогасительной камеры 4, подвижного токоведущего стержня 5 и неподвижного розеточного контакта 6.

Цилиндр выключателя на номинальный ток 630 А выполнен из стали. Для уменьшения индукционного нагрева вихревыми токами продольный шов цилиндра заварен латунью.

У выключателя на ток 1000 А цилиндр выполнен целиком из латуни. К верхней части цилиндра приварен дополнительный резервуар 7 с маслоотделителем 8. Назначение маслоотделителя — предотвращать выброс масла из цилиндра выключателя при отключении стоков КЗ. Образующиеся при этом газы выходят через жалюзи в дополнительном резервуаре. В нижней части цилиндр закрывается съемной крышкой, на которой крепится неподвижный розеточный контакт. Устройство розеточного контакта и дугогасительной камеры аналогично рассмотренному ранее выключателю ВМП-10.

Изоляция токоведущего стержня 5 от цилиндра осуществляется с помощью проходного изолятора 3, укрепленного в верхней части цилиндра. Для усиления изоляции и направления движущегося токоведущего стержня в изолятор вставлена бакелитовая трубка 9.

Резиновые манжеты 10 и 11 проходного изолятора не допускают вертикальных перемещений изоляционной трубки, а кожаная манжета 12 предотвращает выброс газов и масла вдоль токоведущего стержня через изолятор при отключениях выключателя.

Токосъем в выключателе происходит через верхний вывод (скобу) 13, гибкую связь 14, токоведущий стержень 5, розеточный контакт 6 и нижний вывод (крышку) 15. У выключателя на номинальный ток 630 А одна гибкая связь на полюс на ток 1000 А — две.

Масло заливают через маслоналивную пробку 16, а сливают через маслоспускное отверстие 17. Для наблюдения за уровнем масла каждый полюс выключателя снабжен маслоуказателем 18. Для смягчения ударов при движении подвижных частей выключателя имеется масляный буфер 19.

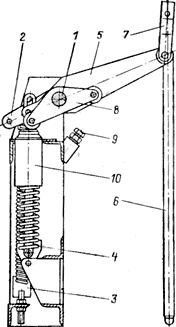

Приводной механизм вместе с приводимыми им частями выключателя ВМГ-10 показан на рис. 2. Приводной механизм состоит из вала 1 с приваренными к нему рычагами 2. К малым плечам крайних рычагов 2 присоединены две отключающие пружины 3, а к среднему — буферная пружина 4. На противоположных концах рычагов механически укреплены изоляционные рычаги 5, которые соединяются с токоведущими контактными стержнями выключателя 6 при помощи серьги 7. Рычаги 2 служат для передачи движения от вала выключателя к контактному стержню.

Приводной механизм выключателя ВМГ-10

Рис. 4.26. Приводной механизм выключателя ВМГ-10

Между крайним и средним рычагами на валу выключателя приварена пара двуплечих рычагов 8 включенного и отключенного положений выключателя. При включении один из роликов подходит к болту — упору 9, при отключении второй ролик перемещает шток масляного буфера 10.

"
