Выключатель ВМПП-10 предназначен для КРУ и состоит из рамы 1 со встроенным пружинным приводом и блоком релейной защиты, трех полюсов 2, подвешенных на опорных изоляторах 3, изоляционных тяг 4, передающих движение от привода к выключателю. Между полюсами, так же как и у выключателя ВМП-10К, установлены изоляционные перегородки 5. Со стороны привода рама закрыта металлической крышкой 6.

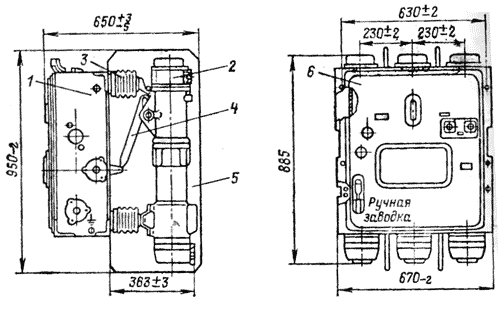

Рис. 1. Выключатель типа ВМПП-10

Устройство полюса аналогично устройству полюса выключателя ВМП-10 за исключением дугогасительной камеры для выключателя с номинальным током отключения 31,5 кА (рис. 2).

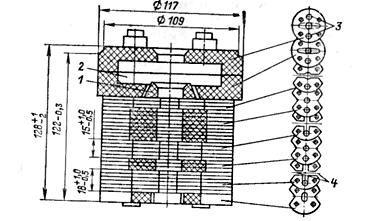

Рис. 2. Камера дугогасительная выключателя ВМПП-10 с током отключения 31,5 кА:

1 — конусная втулка; 2 — масляный карман; 3 — вертикальные каналы; 4 — дутьевые щели

Включение и отключение выключателя производится одним энергоносителем — спиральными пружинами привода, которые срабатывают при воздействии электромагнитов включения и отключения или реле.

Выключатели типа ВМПП-10 изготовляют для работы в нормальных климатических условиях и для стран с тропическим климатом.
