Масляные выключатели - ВК-10 и ВКЭ-10
Выключатели высоковольтные трёхполюсные серии ВК-10 с пружинным приводом предназначены для работы в шкафах КРУ внутренней и наружной установки номинальным напряжением до 11кВ 3х фазного переменного тока частоты 50 или 60 Гц.
Допустимый интервал температур окружающего выключатель воздуха от «-25» до «+45». Для обеспечения возможности работы выключателя при температуре ниже «-25С» в установках должны быть предусмотрены подогревательные устройства.
Управление масляным выключателем дистанционно или в ручную производится двигательным пружинным приводом косвенного действия. Включение МВ осуществляется за счёт энергии предварительно запасённой включающими пружинами привода, отключение – за счёт энергии, запасённой отключающей пружины масляного выключателя при включении.
Основание масляного выключателя состоит из рамы, на которой установлены боковые стойки для крепления привода и закреплены педаль для разблокировки МВ в ячейке КРУ, заземляющий контакт и корпус механизма полюсов. Корпус механизма полюсов выполнен моноблоком на все три полюса.
Полюс масляного выключателя состоит из изоляционного цилиндра, на нижнем конце которого заармирован металлический фланец. Цилиндры ВК-10 закреплены на корпусе механизма.
В цилиндре полюса установлено токосъёмное устройство, состоящее из обоймы с двумя направляющими стержнями.
Между направляющими и подвижными стержнями установлен токопровод (роликовое токосъёмное устройство), который служит для передачи тока с подвижного на направляющие стержни и одновременно для направления подвижных стержней. Токопровод может иметь от четырёх до восьми пар роликов в зависимости от Iном. откл.
Над токосъёмным устройством на распорном цилиндре установлена дугогасительная камера поперечного масляного дутья. Над камерой установлен розеточный контакт. На основании контакта в обойме установлены 9 ламелей – масляного выключателя на Iном.=630, 1000А, и 11 ламелей – МВ на Iном.=1250, 1600А. Нижние торцы ламелей облицованы дугостойкой металлокерамикой.

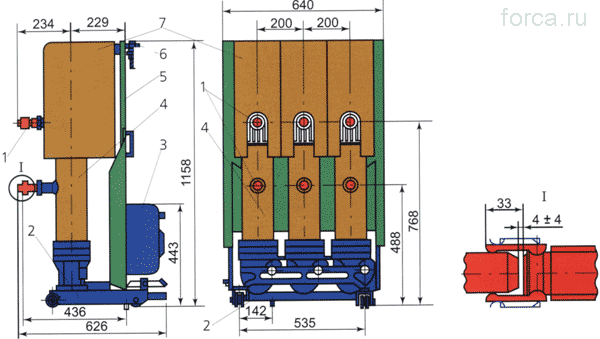

Маломасляный колонковый выключатель ВК-10 до 1600 А
1 - разъемный контакт выдвижного элемента;
2 - рама тележки;
3 - привод;
4 - полюс выключателя;
5 - фасадная перегородка;
6 - штепсельный разъем;
7 - изоляционный кожух

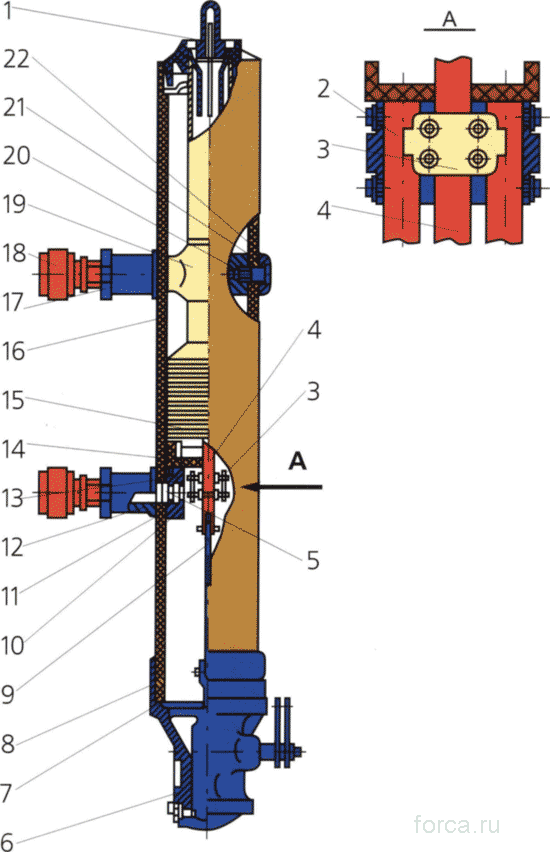

Полюс выключателя на 630 и 1000 А:
1 - маслоуказатель;
2 - направляющий стержень;
3 - токоотвод;
4 - подвижный стержень;
5 - стержень токоведущий;
6 - корпус приводного механизма;
7 - прокладка;
8 - фланец;
9 - тяга изоляционная;
10 - обойма;
11 и 13 - прокладки;
12 - втулка;
14 - распорный цилиндр;
15 - дугогасительная камера;
16 - изоляционный цилиндр;
17 - гайка;
18 - контакт выдвижного элемента;
19 - контакт розеточный;
20 - винт;
21 - прокладка;
22 - шайба

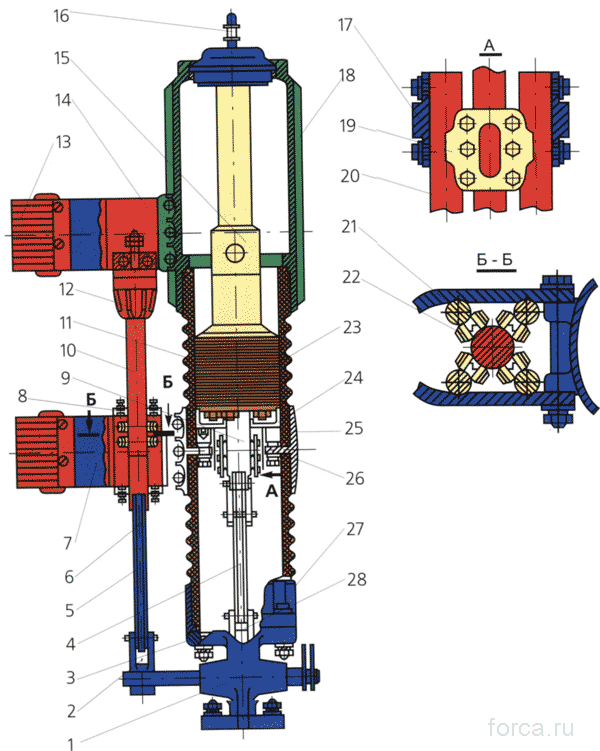

Полюс выключателя ВК - 10 - 31, 5 /3150У2; ВКЭ - 10 - 31, 5/3150У2:
1 - корпус механизма;
2 - рычаг механизма наружный;
3, 24 - прокладки;
4, 5 - тяги изоляционные;
6, 11 - цилиндры нижний и верхний;
7, 14 - пластины нижняя и верхняя;
8 - токопровод;
9, 10 - стержни подвижные;
12 - контакт неподвижный;
13 - контакт подвижный выдвижного элемента КРУ;
15 - контакт розеточный;
16 - стекло маслоуказателя;
17 - обойма;
18 - корпус;
19 - токоотвод;
20, 21 - стержни направляющие;
22 - ролик;
23 - камера дугогасительная;
25 - цилиндр распорный;
26, 27 - фланцы;
28 - рычаг механизма внутренний
См. также Эксплуатация выключателей BK-10.
"
