ВМП-10

ВМП-10Выключатели типа ВМП-10 относятся к малообъёмным масляным выключателям. Выключатели этого типа изготавливаются на напряжение 10кВ двух типоразмеров:

- для ячеек типа КСО и наборных ячеек ЗРУ – ВМП-10, ВМП-10У (У-усиленные, предназначенные для работы при частых коммутационных операциях – до 50 тыс. операций без нагрузки)

- для КРУ – ВМП-10К, ВМП-10КУ с номинальными токами 600, 1000 и 1500А и током отключения 20 кА.

Интервал предельных температур «-40» – «+40» град.С.

Выключатель может сочленяться с приводами: ПЭ-11, ППМ-10, ПП-67.

Коммутационный ресурс - 6 отключений коротких замыканий.

Механический ресурс – 1500 операций «Вкл.-Откл.».

Технические характеристики.

Характеристики выключателя600А1000А1500А

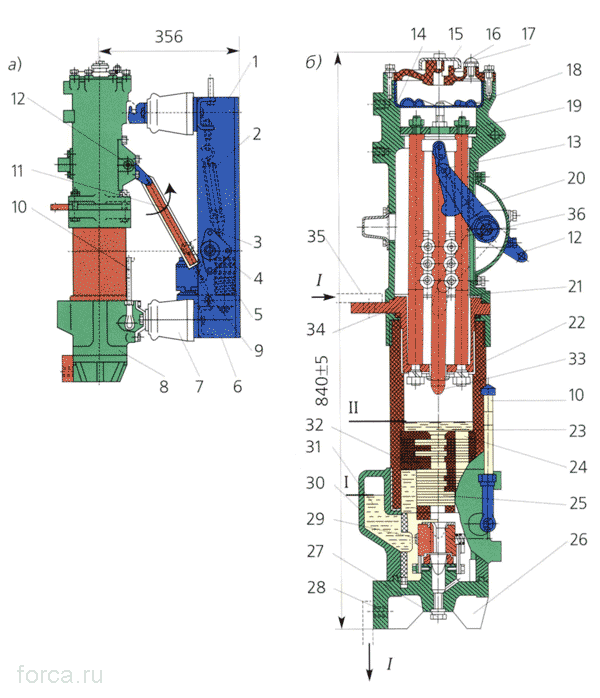

Устройство масляного выключателя ВМП-10

Устройство масляного выключателя ВМП-10

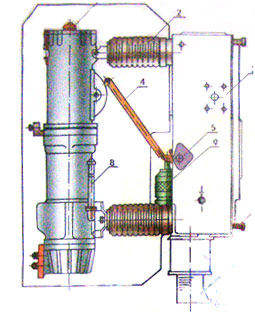

Выключатель ВМП-10:

а - внешний вид выключателя;

1 - стальная рама; 2 - отключающая пружина; 3 - двуплечный рычаг; 4 - вал выключателя; 5 - пружинный демпфер; 6 - болт заземления; 7 - опорный изолятор; 8 - бачок фазы; 9 - масляный демпфер; 10 - маслоуказатель; 11 - изолирующая тяга; 12 - рычаг;

б - разрез фазы выключателя;

13 - выпрямляющий механизм; 14 - маслоотделитель; 15 - канал для выхода газа; 16 - крышка; 17 - пробка маслоналивного отверстия; 18 - отверстия маслоотделителя; 19 - корпус; 20 - рычаг; 21 - контактный стержень; 22 - стеклоэпоксидный цилиндр; 23 - центральный канал камеры; 24 - боковой выхлопной канал; 25 - дугогасительная камера; 26 - нижняя крышка фазы; 27 - маслоспускная пробка; 28 - отводящая шина; 29 - неподвижный контакт; 30 - нижний фланец; 31 - буферное пространство; 32 - масляный карман; 33 - подвижный контакт; 34 - верхний вывод; 35 - подводящая шина; 36 - токосъемные ролики;

дугогасительная камера выключателя ВМП-10

в - дугогасительная камера выключателя

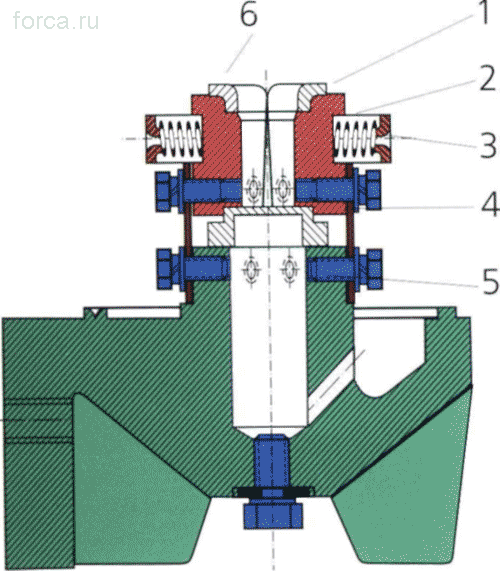

Розеточный контакт выключателя ВМП - 10

Розеточный контакт выключателя ВМП - 10

1 - медный сегмент;

2 - нажимная пружина;

3 - упорное кольцо;

4 - гибкая связь;

5 - контактодержатель;

6 - металлокерамическая облицовка

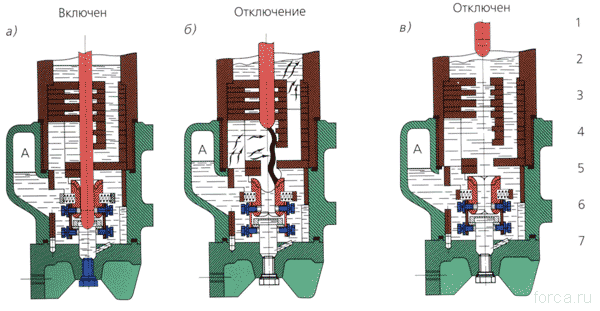

Процесс гашения дуги в дугогасительной камере масляного выключателя ВМП-10:

гашение дуги в дугогасительной камере масляного выключателя ВМП-10

  1. - подвижный контакт; 2 - масляный карман; 3 - выхлопной канал; 4 - стеклоэпоксидный цилиндр; 5 - розеточный контакт; 6 - нижний фланец; 7 - крышка фазы; А - воздушный буфер

Полюсы выключателя смонтированы на сварной раме. Внутри рамы расположены общий приводной вал с рычагами, отключающие пружины, пружинный и масляные демпферы. На раме установлены опорные изоляторы, на которых установлены полюсы.

У масляного выключателя типоисполнения ВМП-10К в целях уменьшения габаритов ячеек КРУ ширина рамы и всего МВ снижена до 666 мм, из-за чего расстояние между осями полюсов уменьшено до 230 мм, а между полюсами установлены изоляционные перегородки.

Полюс выполнен в виде изолирующего цилиндра, на концах которого заармированы металлические фланцы. На верхнем фланце укреплён корпус с подвижным механизмом, токоведущим стержнем, роликовым токосъёмным устройством и маслоотделителем. К нижнему фланцу крепится крышка с розеточным контактом и указателем уровня масла.

Токоведущая цепь выключателя состоит из верхнего контактного вывода, направляющих стержней, токосъёмных роликов, токоведущего стержня (свечи), розеточного контакта и нижнего контактного вывода.

Переход тока от подвижного контакта (свечи) к направляющим стержням происходит через подвижные конические ролики. Они собраны попарно и прижимаются пружинами к свечам и направляющим стержням. Величина контактного давления не регулируется. Поверхности направляющих стержней, роликов, свечей и ламелей розеточных контактов для уменьшения переходного сопротивления посеребрены. Для повышения стойкости контактов к действию электрической дуги и увеличения срока службы съёмный наконечник свечи и концы ламелей розеточного контакта облицованы дугостойкой металлокерамикой.

Ламели розеточного контакта через гибкие связи подсоединены к нижней крышке, служащей одновременно и контактным выводом. Нажатие ламелей на токоведущий стержень создаётся пружинами, опирающимися на общее кольцо из латуни.

Масляный демпфер предназначен для смягчения удара при отключении выключателя. Пружинный буфер предназначен для смягчения удара при включении МВ, кроме того его пружина увеличивает усилие при отключении выключателя и повышает скорость размыкания контактов. Внутри изолирующего цилиндра над розеточным контактом установлена дугогасительная камера.

При гашении электрической дуги трансформаторное масло, выбрасываемое из дугогасительной камеры устремляется вверх. Часть масла доходит до маслоотделителя ударяется об него и стекает вниз. Газы проходят через отверстия в маслоотделителе и далее через канал в крышке наружу. Крышка изготавливается из изоляционного материала, в ней имеется маслоналивное отверстие закрытое резьбовой пробкой.

На нижнем фланце полюса ВМП-10 имеется маслоуказатель, предназначенный для контроля за уровнем масла в полюсе. На стеклянной трубке две отметки в пределах между которыми должен находиться уровень масла.

Текущий ремонт масляного выключателя выполняется 1 раз в год.

Капитальный ремонт 1 раз в 6 лет.

"
