Выключатель ВМПЭ-10 со встроенным электромагнитным проводом выпускают для КРУ. Полюсы выключателя 1 с изоляторами 2 соединены со сварной металлической рамой 3, внутри которой размещен приводной механизм с изоляционными тягами 4. Предусмотрены межполюсные перегородки 5.

Приводной механизм состоит из электромагнитного привода 6, расположенного в нижней части рамы, главного вала выключателя 7 с рычагами и тягой, соединяющей валы выключателя и привода. Приводной механизм отделен от части высокого напряжения изоляционной и металлической 8 перегородками. На металлической перегородке имеется предупредительная надпись: «Осторожно! Высокое напряжение». С внешней стороны привода расположена съемная крышка 9 Конструкция полюса аналогична конструкции полюса выключателей ВМП-10 и ВМПП-10.

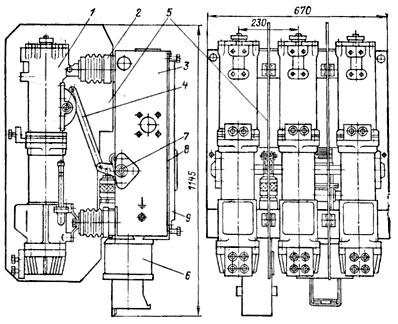

Рис. 4.24. Выключатель типа ВМПЭ-10

Оперативное включение выключателя происходит за счет энергии привода, а отключение — за счет отключающих пружин самого выключателя.

Выключатель ВМПЭ-10 изготовляют для работы в нормальных климатических условиях и для стран с тропическим климатом.
