ООО «СТРОЙПОДСТАНЦИИ»

КАМЕРЫ СБОРНЫЕ

ОДНОСТОРОННЕГО ОБСЛУЖИВАНИЯ

СЕРИИ ФМ-2006-СП

Руководство по эксплуатации

КСО ФМ-06 00.00.00.00 РЭ

ВВЕДЕНИЕ

Настоящее руководство по эксплуатации (далее по тексту РЭ) разработано для камер сборных одностороннего обслуживания (КСО) серии ФМ-2006-СП (далее по тексту камеры КСО) внутренней установки в металлической оболочке с выкатными элементами производства компании «Schneider Electric», «Siemens» (Германия) и предназначено для ознакомления с конструкцией, порядком установки и монтажа, организации правильной эксплуатации камер КСО.

Камеры КСО служат для приема и распределения электроэнергии трехфазного переменного тока частотой 50 или 60 Гц, напряжением 6 или 10 кВ для систем с изолированной или заземленной через дугогасительный реактор нейтралью и могут быть использованы в распределительных устройствах собственных нужд электростанций всех видов, на электрических подстанциях и в электроустановках промышленных предприятий.

Камеры КСО изготовляются по техническим условиям ТУ 3414-004-44448658-2006.

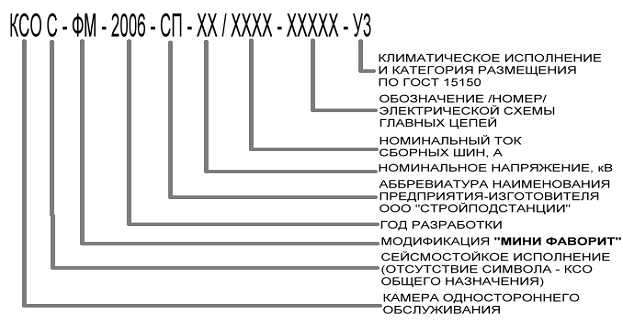

Структура условного обозначения камеры КСО:

Пример условного обозначения камеры КСО вводной с выключателем общего исполнения с номинальным напряжением U=10 кВ, с номинальным током сборных шин I=1250А, изготовленной по схеме главных цепей № 06201, климатического исполнения УЗ:

- для поставок внутри России при заказе:

«Камера КСО-ФМ-2006-СП-10/1250-06201-У3 ТУ 3414-004-44448658-2006»;

- при поставке на экспорт:

«Камера КСО-ФМ-2006-СП-10/1250-06201-У3 ТУ3414-004-44448658-2006 экспорт».

Вид климатического исполнения и категории размещения камер КСО соответствует исполнению У3 по ГОСТ 15150-69. Окружающая среда невзрывоопасная, не содержит газов и испарений, химических отложений, токопроводящей пыли в концентрациях, которые ухудшали бы параметры КСО в недопустимых пределах (атмосфера II по ГОСТ 15150).

Номинальные значения климатических факторов:

• высота над уровнем моря не более 1000 м;
• температура воздуха окружающей среды от минус 25 С до плюс 40 С (при температуре окружающей ниже 0 С необходимо осуществлять подогрев релейного (низковольтного) отсека камеры КСО);

- относительная влажность воздуха 80% при температуре 15°С;

- окружающая среда невзрывоопасная, не содержит газов и испарений, химических отложений, токопроводящей пыли в концентрациях, которые ухудшали бы параметры КСО в недопустимых пределах (атмосфера II по ГОСТ 15150).

По заказу потребителя камеры КСО могут быть изготовлены для размещения в сейсмически опасных зонах. Камеры по сейсмостойкости должны соответствовать требованиям ГОСТ 17516.1 для интенсивности землетрясения в девять баллов по MSK–64 при уровне установки камеры КСО до 10 м над нулевой отметкой.

В соответствии с заказом, совместно с камерами КСО, могут поставляться шинные перемычки. Общий вид шинной перемычки и ее установка представлены в приложении А.

Структура условного обозначения шинной перемычки:

Завод-изготовитель оставляет за собой право на внесение конструктивных изменений, не ухудшающих эксплуатационные характеристики и качество камер КСО.

• Состав и комплект поставки камер КСО
• Поставка камер КСО производится поштучно или блоками по 2 - 3 штуки по опросному листу (приложение Б) в соответствии со схемами принципиальными электрическими главных цепей (приложение В)

1.2. КСО состоит из отдельных шкафов с установленными в них высоковольтными

аппаратами, приборами измерения, устройствами защиты и автоматики, а также аппарату-

рой управления, сигнализации и другими вспомогательными устройствами.

• Тип исполнения камер КСО определяется схемами главных цепей и номинальными

значениями параметров встраиваемых аппаратов. По согласованию между потребителем и изготовителем допускается изготовление камер КСО по нетиповым схемам главных и вспомогательных цепей.

1.4. Типопредставители камер КСО и дополнительное оборудование представлены в табл. 1.

Таблица 1.

1.5. В камерах КСО могут быть установлены микропроцессорные блоки релейной защиты различных производителей, в том числе ORION, SEPAM – 1000+.

1.6. Электрическая прочность изоляции главных цепей камер КСО выдерживает напряжение 10 кВ. Трансформаторы напряжения, ограничители перенапряжений и силовые предохранители ТСН могут устанавливаться в камеры КСО на напряжение как 6кВ, так и 10 кВ (в соответствии с опросным листом).

1.7. В таблице 2 указано количество поставляемого оборудования и приспособлений, при выполнении заказа, а также передаваемая Заказчику эксплуатационная документация и ее количество.

Таблица 2
