4.Устройство и работа камер КСО

4.1. Принцип работы камер КСО определяется совокупностью схем главных и цепей вторичной коммутации.

4.2. В зависимости от схемы первичных соединений аппаратура одного присоединения может быть расположена в одной или нескольких рядом расположенных камерах.

4.3. Камеры КСО оборудованы различного типа выкатными элементами, которые устанавливаются на тележку, имеющую общую конструктивную основу и принцип управления вне зависимости от типа выкатного элемента.

4.4. Роль разъединителей первичной цепи выполняют разъединяющие контакты втычного типа, которые делятся на неподвижные разъединяющие контакты и подвижные. Верхний ряд неподвижных контактов камеры КСО установлен в проходных изоляторах, закрепленных на металлической перегородке, разделяющей высоковольтный отсек от отсека сборных шин, а нижний ряд – закреплен на шинах высоковольтного отсека. Подвижные контакты установлены на выкатном элементе. Конструктивно разъединяющие контакты выполнены из меди, снаружи покрытой теплоотражающим покрытием (серебром). Подвижные контакты имеют на концах контактные группы типа «Тюльпан», рассчитанные на рабочий номинальный ток до 1600А.

4.5.Выкатной элемент может занимать три фиксированных положения относительно кассеты и ее проходных изоляторов (рис.3):

- рабочее;

- контрольное;

- ремонтное.

В контрольном положении (рис. 3 а) - цепи вторичной коммутации присоединены и выкатной элемент «выкачен» из рабочего положения и зафиксирован в кассете.

В рабочем положении (рис. 3 б) - цепи вторичной коммутации присоединены и выкатной элемент «вкачен» и зафиксирован в кассете.

В ремонтном положении (рис. 3 в) - цепи вторичной коммутации разблокированы и выкатной элемент извлечен из камеры и зафиксирован на столе для сервисного обслуживания.

а) б) в)

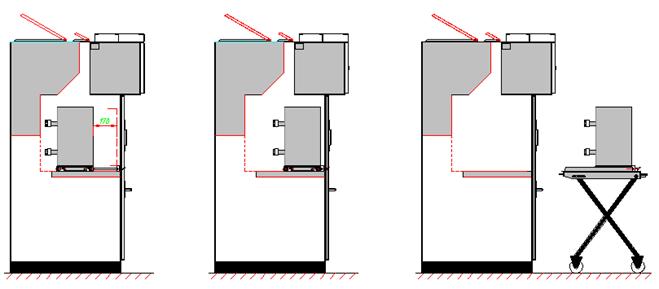

Рис.3 Положения выкатного элемента

а) контрольное; б) рабочее; в) ремонтное

Перемещение выкатного элемента из одного положения в другое производится только в отключенном состоянии выключателя, что обеспечивается блокировкой, связывающей привод выкатного элемента и его положение в кассете.

Перемещение выкатного элемента из контрольного в рабочее положение необходимо производить только при подключенном силовом разъеме вакуумного выключателя, что также обеспечивается блокировкой, связывающей привод выключателя с его положением в кассете.

4.6. В качестве выкатного элемента может использоваться один из следующих аппаратов:

- выключатель (рис.5);

- перемычка (разъединитель) (рис.6);

- тележка с трансформатором напряжения (рис.7);

- тележка с предохранителями.

Каждый из перечисленных выше выкатных элементов установлен на тележке (рис.4) разработанной конструкторами ООО «Стройподстанции». Конструктивно тележка состоит из неподвижного, подвижного корпусов и механизма перемещения (вката/выката), соединяющего посредством винтовой пары оба корпуса. В состав тележки также входят система механизмов блокировки и управления. Подвижный корпус, к которому посредством болтовых соединений крепится выкатной элемент, осуществляет его перемещение относительно неподвижного корпуса в рабочее и контрольное положение (рис.3). Рабочий ход тележки L= 170± 2 мм. Механизм перемещения тележки состоит из силового вала с гайкой и рукоятки управления выключателем (входящей в комплект поставки), которой тележка приводится в движение. На лицевой панели выкатной тележки (неподвижном корпусе) имеется гнездо для установки ручки управления тележкой. Вращением рукоятки управления по «часовой стрелке» - выключатель перемещается из контрольного положения в рабочее, против «часовой стрелки» - из рабочего положения в контрольное. Заземление выкатного элемента осуществляется автоматически на протяжении всей операции вката / выката благодаря установленного на каркасе КСО, в зоне отсека выкатного элемента, скользящего контакта, находящегося в постоянном подпружиненном соприкосновении с медной шинкой заземления тележки.

Тележка (рис. 4) перемещается по двум направляющим (поз. 1), в передней части которых установлены упоры - фиксаторы (поз. 2), определяющие положение тележки в исходном состоянии и предотвращающие самопроизвольный вкат тележки внутрь отсека.

Защитная шторка (рис.4, поз. 3), установленная в высоковольтном отсеке, при нахождении выкатного элемента в контрольном или ремонтном положении блокируют доступ к верхним разъединяющим токоведущим контактам, причем при нахождении выкатного элемента в ремонтном положении защитная шторка блокируется в закрытом положении навесным замком (рис.4, поз. 4). Защитная шторка изготавливается из электротехнического стеклотекстолита толщиной не менее 4 мм.

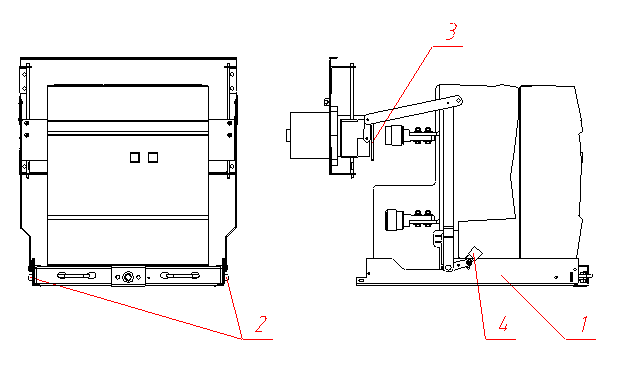

Рис.4 Выкатной элемент с кассетой

1-направляющие 2-упоры 3-защитная шторка 4- место крепления замка в ремонтном положении.

4.7. Вакуумный выключатель - коммутационный трехполюсный аппарат со встроенным пружинно-моторным приводом, предназначенный для коммутации электрических цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока частоты 50Гц с номинальным напряжением 10кВ. Служит для защиты различного типа присоединений: кабельных и воздушных линий, электродвигателей, конденсаторов, трансформаторов, сборных шин и т.п.

4.7.1. Вакуумный выключатель ЭВОЛИС «Мерлен Жерен» (рис.5а) производства компании Шнейдер Электрик (Франция)

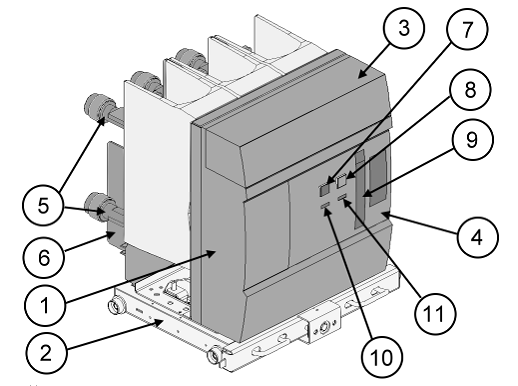

Рис. 5а. Вакуумный выключатель «ЭВОЛИС»

1-вакуумный выключатель ЭВОЛИС «Мерлен Жерен»; 2- выкатная тележка; 3- крышка низковольтного отсека выключателя; 4- панель управления выключателя; 5- токоведущие разъединяющие контакты выключателя; 6- межфазная изолирующая перегородка; 7- кнопка ручного неоперативного отключения; 8- кнопка ручного неоперативного включения; 9- рукоятка взвода пружин привода; 10- механический указатель положения выключателя; 11- механический указатель состояния пружин привода.

4.7.2. Вакуумный выключатель «SION» производства компании «Siemens AG (Германия)» (рис.5б)

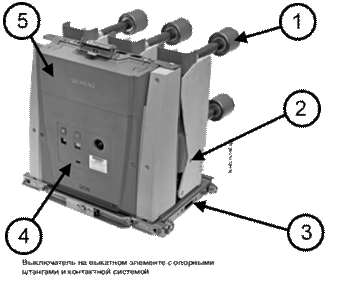

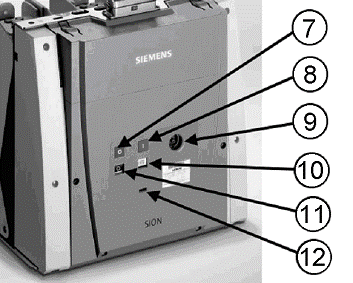

Рис. 5.б. Вакуумный выключатель SION «Siemens AG (Германия)»

1- опорная штанга с контактной системой; 2- вакуумный выключатель; 3- выкатной элемент (тележка);

4- центральная панель управления; 5- кожух низковольтного устройства сопряжения;

7– кнопка отключения выключателя; 8- кнопка включения выключателя; 9- гнездо для рукоятки завода силовой пружины выключателя; 10- указатель состояния силовой пружины; 11- указатель состояния выключателя; 12- счетчик количества включений выключателя.

4.8 Блокировки выкатных элементов и заземлителя

4.8.1. С целью обеспечения безопасности обслуживающего персонала, в конструкции КСО предусмотрены механические и электромагнитные блокировки как компании «Шнейдер Электрик», так и собственной разработки.

Блокировки не позволяют включать и осуществлять вкат - выкат выкатных элементов в зависимости от условий работы секций.

Электромагнитная блокировка заземлителя осуществляются с помощью существующих блокировочных устройств, разработанных компанией «Шнейдер Электрик».

Электромагнитная блокировка вакуумного выключателя разработана компанией ООО «Стройподстанции» и позволяет перемещать тележку из фиксированного положения только при наличии напряжения на контактах замка блокировочного механизма. В случае же отсутствия напряжения – силовой вал тележки выкатного элемента заблокирован и перемещение тележки становится невозможным.

4.8.2. Механические блокировки не допускают:

а) включения заземлителя при рабочем положении выкатного элемента;

б) перемещения выкатного элемента из рабочего положения в контрольное, а также из контрольного положения в рабочее при включенном коммутационном аппарате;

в) включения коммутационного аппарата в промежутке между рабочим и контрольным положениями (промежуточное положение);

г) перемещения выкатного элемента из контрольного положения в рабочее при включенном заземлителе;

д) открывания двери высоковольтного отсека при отключенном заземлителе.

е) включение коммутационного аппарата при отсоединенном разъёме управления коммутационного аппарата;

ж) отключение заземлителя при открытой двери высоковольтного отсека.

4.8.3. Электромагнитные блокировки, не допускают:

а) вкатывания и выкатывания выкатного элемента с перемычкой (рис.6) под нагрузкой (для камер без выключателей типа КСР);

б) включения заземлителя сборных шин, если в других камерах КСО, от которых возможна подача напряжения на сборные шины, хотя бы один выкатной элемент находится в рабочем положении;

в) перемещения выкатного элемента в рабочее положение, при выключенном положении заземлителя, если хотя бы от одного выкатного элемента в других камерах КСО возможна подача напряжения на сборные шины.

4.8.4. Порядок установки и снятия блокировок выкатного элемента и заземлителя описаны в разделе 9 настоящего РЭ.

4.9 Выкатная перемычка (разъединитель первичной цепи) (рис.6), установленная на тележку, предназначена для соединения части силовой цепи КСО со стороны источника питания с частью силовой цепи со стороны потребителя.

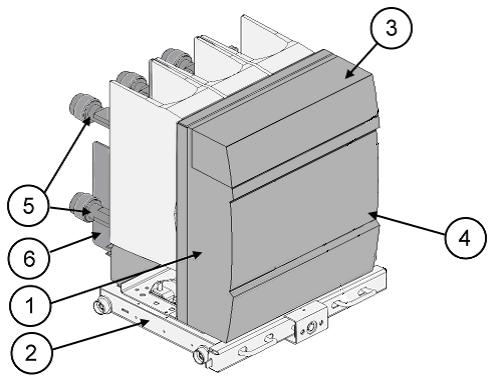

Рис.6 Общий вид выкатной перемычки ЭВОЛИС компании «Шнейдер Электрик»

1- перемычка ЭВОЛИС Мерлин Жерен; 2 - выкатная тележка;

3 - крышка низковольтного отсека выключателя; 4 - лицевая панель перемычки;

5 - токоведущие разъединяющие контакты выключателя; 6 - межфазная изолирующая перегородка

Блокировки и методика управления тележкой, с установленной на ней выкатной перемычкой, аналогична работе c тележкой, на которой установлен выключатель, при одном условии: нельзя проводить операцию вката / выката при наличии нагрузки по силовым цепям (см. п.5.8.2 а). Данное условие выполняется с помощью соответствующих блокировок.

Основные операции по управлению выкатной перемычкой аналогичны операциям с вакуумным выключателем, которые представлены в разделе 8 настоящего руководства.

4.10 Выкатной трансформатор напряжения (рис.7).

Конструкция выкатного трансформатора напряжения (ВТН) разработана компанией ООО «СТРОЙПОДСТАНЦИИ».

Заземляемые трансформаторы напряжения типа ЗНОЛ (поз.2) устанавливаются на жесткой сварной раме (поз. 3), которая крепится болтами к тележке (поз.1). К раме крепятся опорные изоляторы (поз. 4), на которые устанавливаются предохранители высокого напряжения (поз. 5). Трансформаторы напряжения отделены друг от друга межфазовыми разделительными перегородками (поз.6), изготовленными из немагнитного, не поддерживающего горения материала.

Для обеспечения безопасности работ в камере КТН в отсеке выкатного элемента на сварную раму тележки с фасада на винтах установлен защитный стеклотекстолитовый лист (поз.7) закрывающий доступ к выкатной тележке ТН. Для защиты от внешних повреждений цепи ТН в релейном (низковольтном) отсеке установлены автоматические выключатели.

Для обеспечения доступа к трансформаторам напряжения и предохранителям высокого напряжения оператор должен выкатить тележку с ТН на стол для сервисного обслуживания, для чего:

- через смотровые окна, находящиеся на двери отсека, определить положение выкатного элемента, который должен находиться в контрольном положении;

- автоматическими выключателями, установленными на наружной стороне двери релейного отсе-

ка КСО, снять напряжение с ТН;

- открыть дверь отсека;

- выкатить из отсека тележку с ТН на стол для сервисного обслуживания.

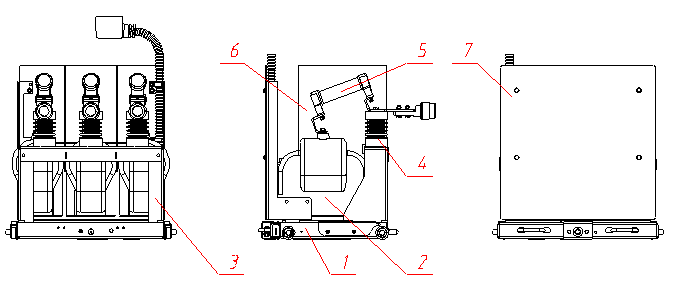

Рис.7 Выкатной трансформатор напряжения

1 – тележка; 2 – трансформатор антирезонансной группы ТН – 3хЗНОЛ.06; 3 – рама; 4 – опорные изоляторы; 5 – предохранитель высокого напряжения; 6 – разделительные перегородки; 7 – защитный лист.

4.11 Заземлитель «Smalt» компании «Шнейдер Электрик»

4.11.1. Заземлитель «Smalt»(рис.8) предназначен для заземления и для замыкания накоротко кабельных концов перед началом работ в высоковольтном отсеке камеры КСО.

Для управления приводным механизмом заземлителя в двери высоковольтного отсека (рис.2, поз.26) выполнено окно (рис.2, поз.37), в котором размещена панель привода заземлителя (рис.10).

Привод заземлителя (рис.9) установлен в зоне кабельной сборки и сблокирован с выключателем. Для облегчения управления заземлителем конструкцией привода предусмотрен червячный механизм (поз.1).

Заземлитель (рис.8) имеет быстродействующий пружинный исполнительный механизм (поз.1) и опорные изоляторы (поз.2) с встроенными емкостными делителями напряжения (поз.3). Привод заземлителя и заземлитель между собой соединены тягами, обеспечивающими включение и отключение заземлителя.

На панели управления приводом (рис.10) располагается блок стационарного указателя напряжения (рис.10 поз.1; рис.11). Для управления заземлителем и выкатным элементом в комплект поставки входит рукоятка управления. При отключении выключателя и перемещении его из рабочего положения в контрольное, после проверки отсутствия напряжения, в специальное гнездо (рис.10 поз.4) вставляется рукоятка управления (рис.9,поз.2). Четыре вращательных движения рукоятки по часовой стрелке позволяют включить заземлитель. Контроль включения заземлителя производится по индикатору (рис.10, поз.3), который должен находиться в положении «Включено».

При включении заземлителя переключатель привода (поз.2) можно перевести в положение «Включено». По окончании данной операции дверь отсека кабельной сборки будет разблокирована, что позволит открыть ее для проведения необходимых работ.

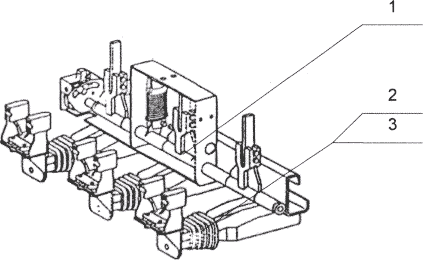

Рис.8. Заземлитель «Smalt»

1-пружинный исполнительный механизм; 2-опорный изолятор;

3-встроенный емкостной делитель напряжения

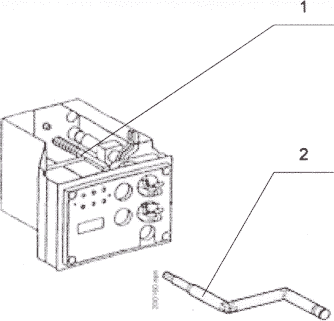

Рис.9 Привод заземлителя «Smalt»

1-червячный механизм управления заземлителем; 2- рукоятка управления

4.11.2. Электромагнитная блокировка заземлителя реализуется при помощи встроенной катушки напряжением 220В постоянного тока, которая блокирует операции с заземлителем при отсутствии питания. При подаче напряжения на катушку блокировка выключается.

4.11.3. Для контроля напряжения в фазах главных цепей камеры КСО предусмотрен стацинарный указатель напряжения (рис.10 поз.1), который в сочетании с емкостным делителем напряжения, встроенным в опорные изоляторы заземлителя обеспечивает индикацию наличия или отсутствия напряжения в фазах.

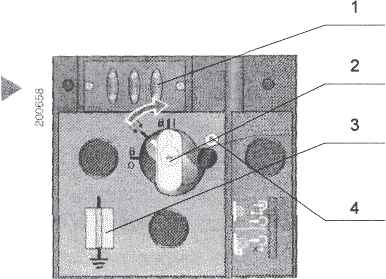

Рис.10. Панель привода заземлителя «Smalt»

1-блок стационарного указателя напряжения; 2-переключатель 3-указатель состояния заземлителя;

4-гнездо для рукоятки управления приводом заземлителя

4.11.4. Блок стационарного указателя напряжения VPIS производства компании «Шнейдер Электрик», встраиваемого в привод заземлителя представлен на рис.11

Рис.11. Блок стационарного указателя напряжения

Наличие или отсутствие напряжения в фазах подтверждается отличительным свечением индикаторов стационарного указателя напряжения.

Работоспособность указателя напряжения определяется проверкой порога зажигания индикатора подачей на емкостной делитель заземлителя соответствующего напряжения промышленной частоты от высоковольтного источника питания.

Так, при подаче на емкостной делитель заземлителя напряжения:

- 2400 В (для камер с номинальным напряжением 10кВ) и 720 В (для камер с номинальным напряжением 6кВ), индикатор стационарного указателя напряжения должен мигать;

- 4500В (для камер с номинальным напряжением 10кВ) и 1350 В (для камер с номинальным напряжением 6кВ), индикатор стационарного указателя напряжения должен непрерывно светиться.
