9. Основные операции при работе с вакуумным выключателем ЭВОЛИС «Мерлин Жерен» и заземлителем «SMALT»

производства компании «Шнейдер Электрик» (Франция).

9.1 Порядок работы с блокировками и приводами управления заземлителя и тележки выкатного элемента при переводе выкатного элемента из ремонтного положения в рабочее.

Внимание : Перед началом работ убедитесь в отсутствии напряжении на заземлителе (стационарные указатели напряжения не горят). При выключенном заземлителе дверь ячейки должна быть закрыта.

9.1.1. Перевести заземлитель в положение «Включен».

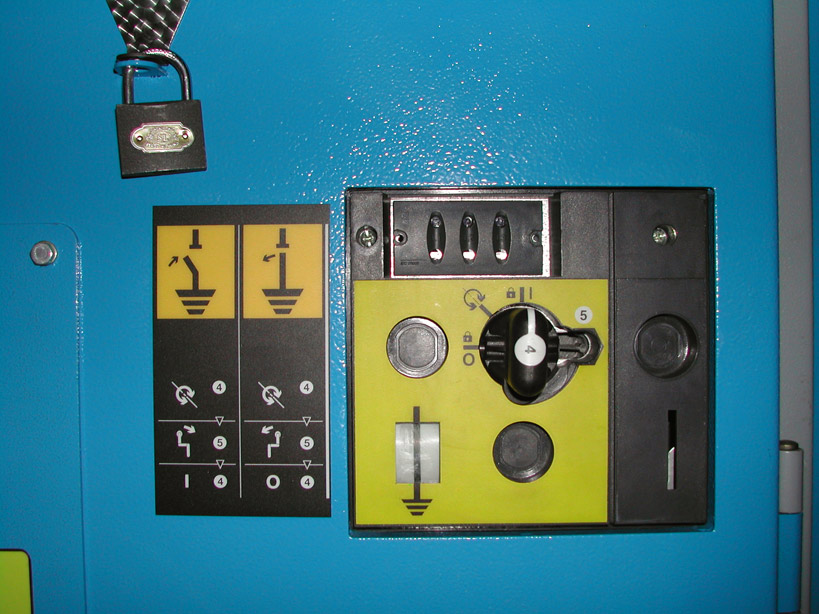

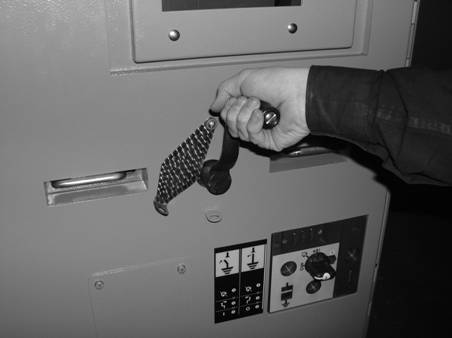

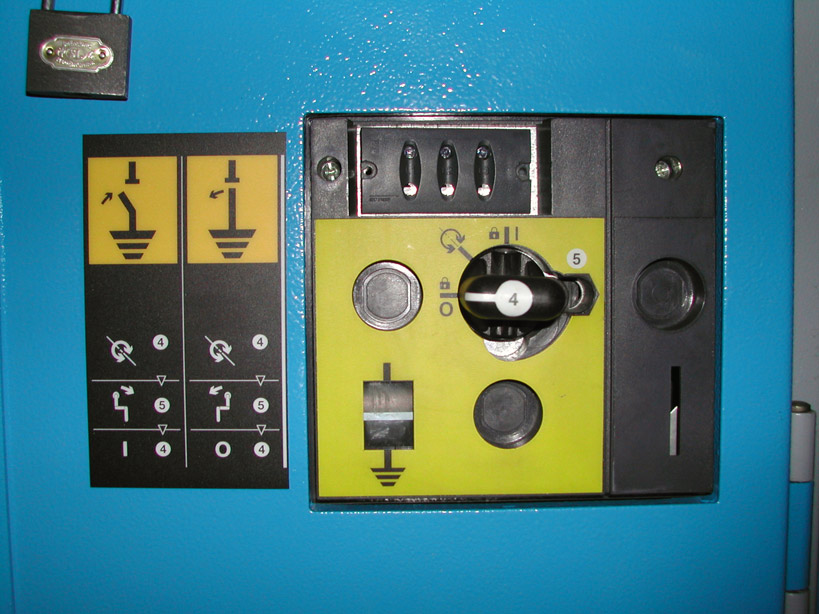

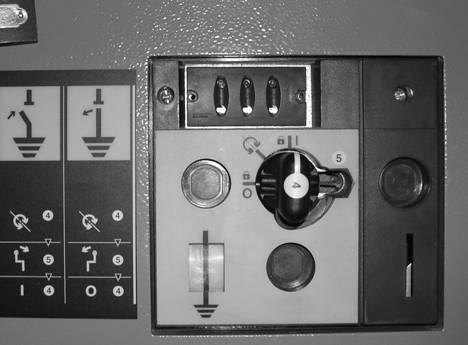

9.1.1.1. Перевести ручку управления приводом заземлителя из положения «Выключен» (фото 1) в среднее положение (фото 2), вставить рукоятку управления приводом заземлителя в отверстие управления приводом и вращать рукоятку против часовой стрелки до переключения заземлителя в положение «Включен» (должен раздаться глухой удар). На лицевой панели привода индикатор должен сменить знак из положения «Выключен» (фото 3) на положение «Включен» (фото 4).

Фото 1

Фото 2

Фото 3

Фото 4

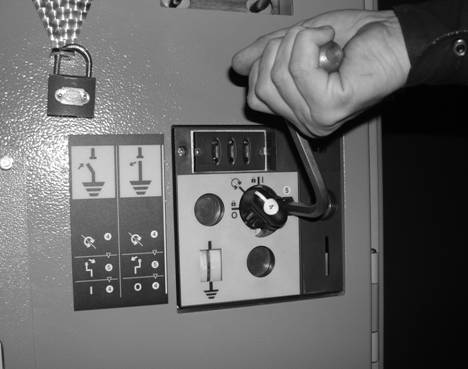

9.1.1.2 Вынуть рукоятку управления приводом заземлителя из отверстия управления приводом и перевести ручку управления приводом заземлителя в положение «Включен» (фото 5)

Фото 5

9.1.2. Открыть дверь ячейки.

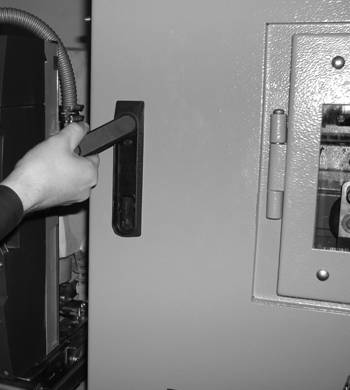

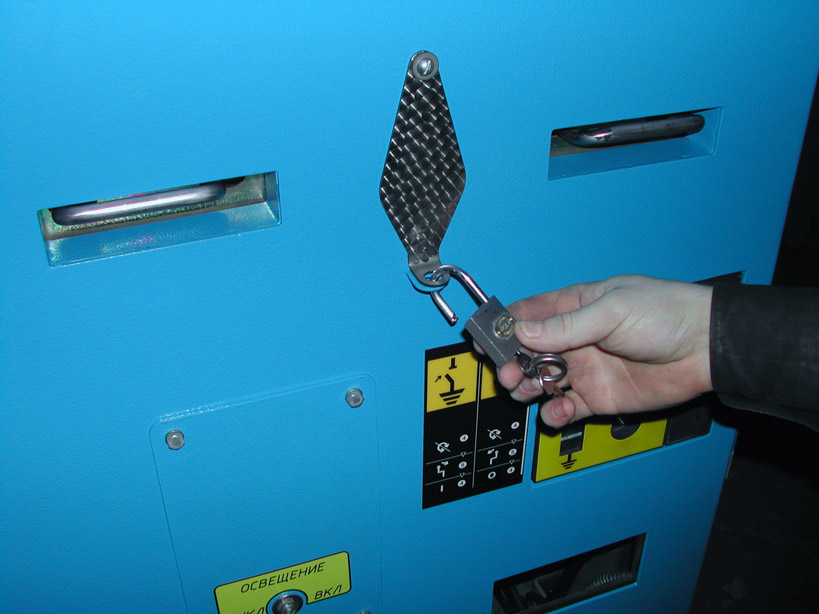

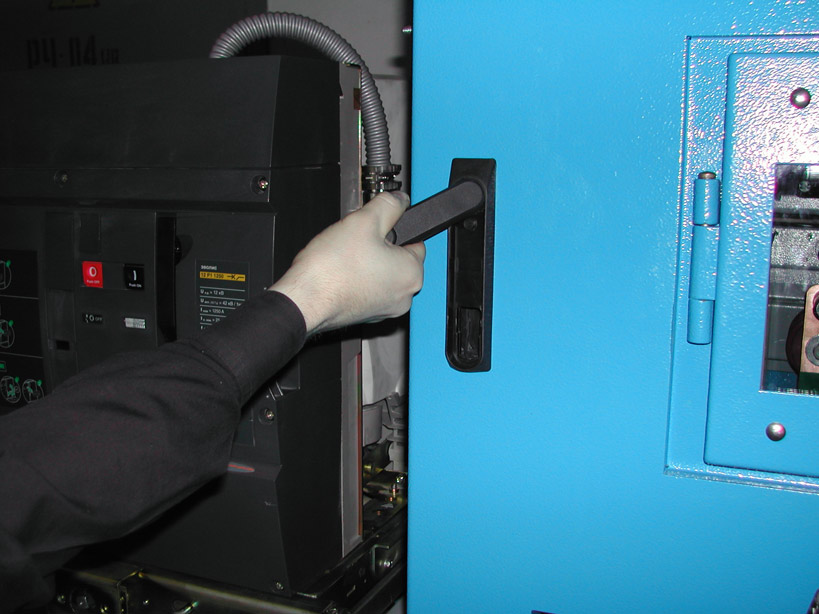

9.1.2.1. Открыть замок и повернуть ручку замка по часовой стрелке (фото 6).

Фото 6

9.1.2.2. Потянуть ручку на себя и открыть дверь.

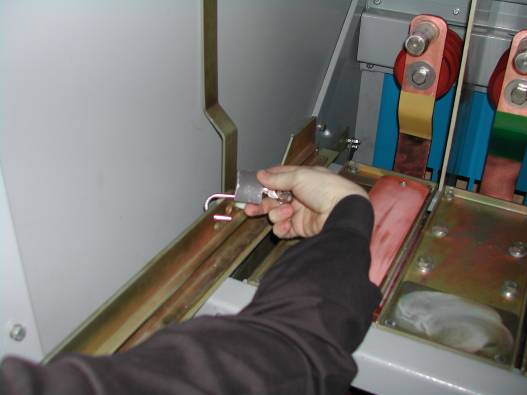

9.1.3. Снять со шторочного механизма навесной замок, блокирующий открытие шторок

(фото 7).

Фото 7

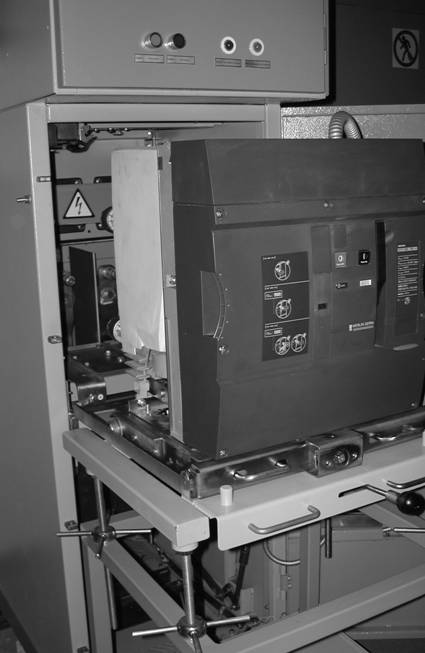

• Подкатить установленный на сервисном столе элегазовый выключатель и зафиксировать сервисный стол в направляющих (фото 8).

Фото 8

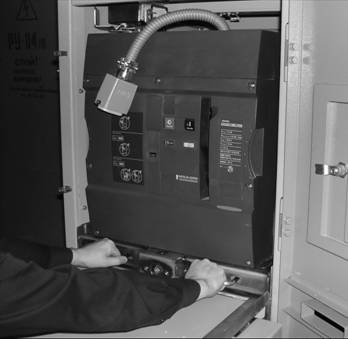

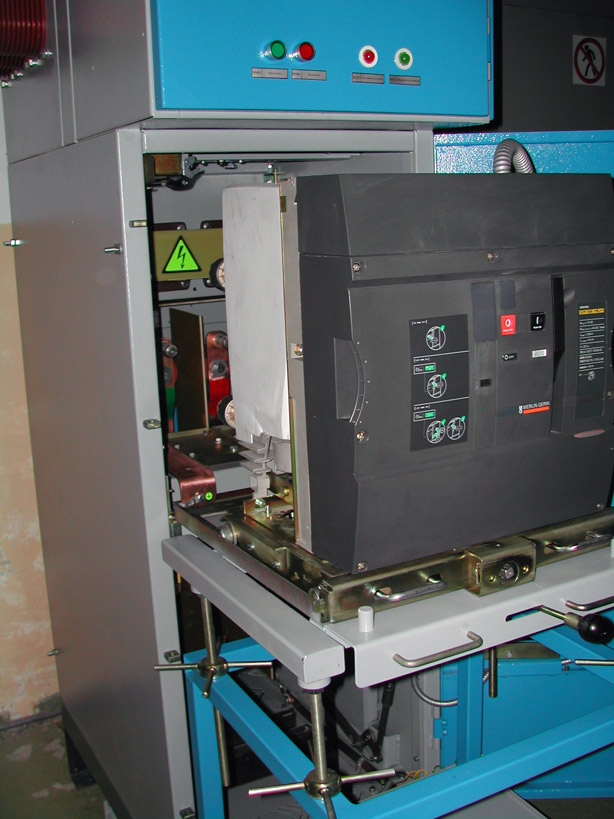

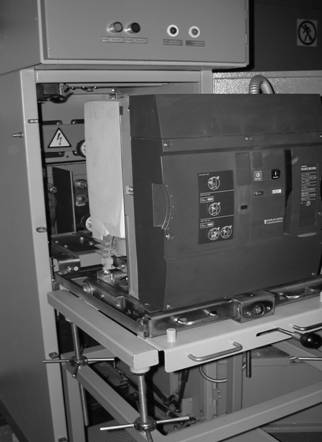

9.1.5 Вкатить элегазовый выключатель в отсек выкатного элемента.

9.1.5.1 Переводом ручек тележки ВЭ, освободить элегазовый выключатель от фиксации на сервисном столе.

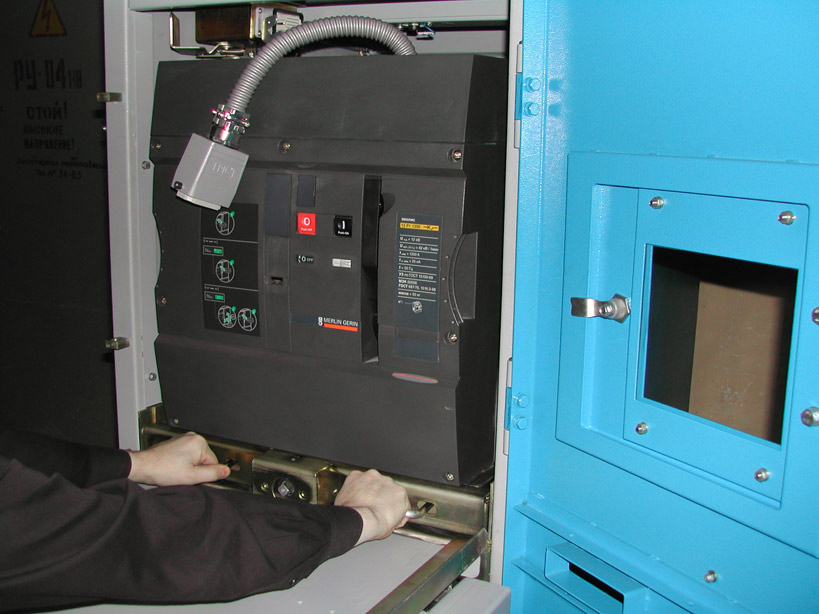

9.1.5.2 Вкатить элегазовый выключатель по направляющим в отсек до упора (фото 9).

Фото 9

9.1.6. Переводом ручек зафиксировать элегазовый выключатель в кассете (фото 10)

Фото 10

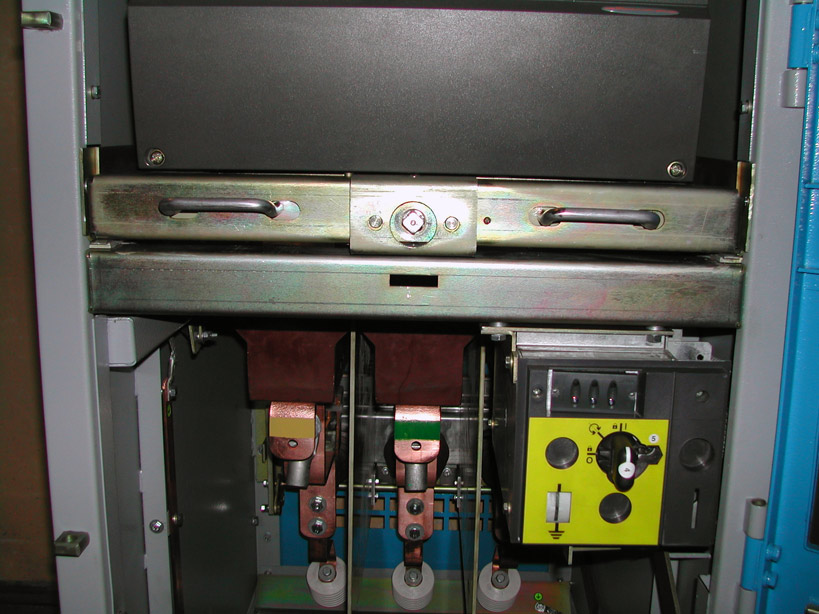

• Подключить низковольтный разъем (фото 11).

Фото 11

Внимание: при положении заземлителя «Включено» правая ручка тележки элегазового выключателя находится в среднем положении. Перемещению ручки тележки элегазового выключателя в крайнее

правое положение препятствует механическая блокировка. Перемещение

элегазового выключателя из контрольного положения в рабочее при этом невозможно.

• Закрыть дверь ячейки.

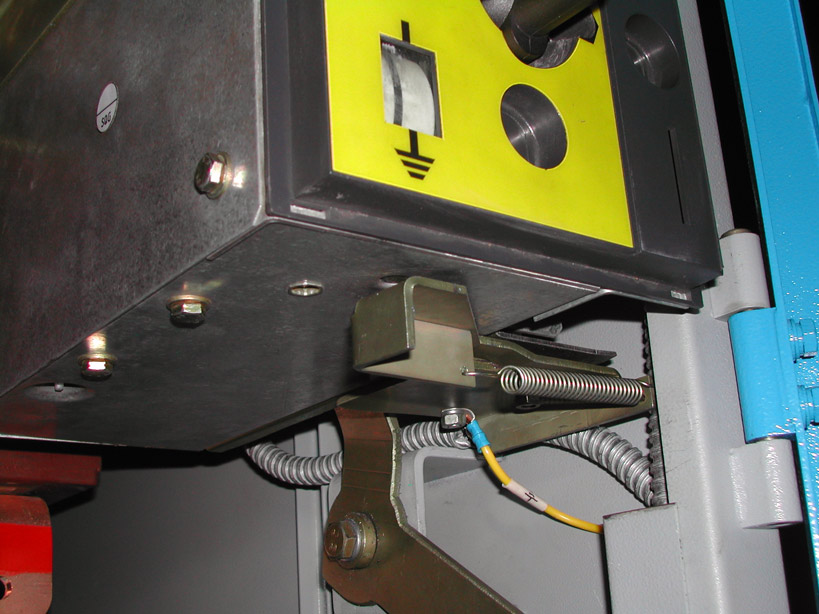

Внимание: при открытой двери работе с приводом заземлителя препятствует

механическая блокировка (фото 12).

Фото 12

• Перевести заземлитель из положения «Включен» в положение «Выключен».

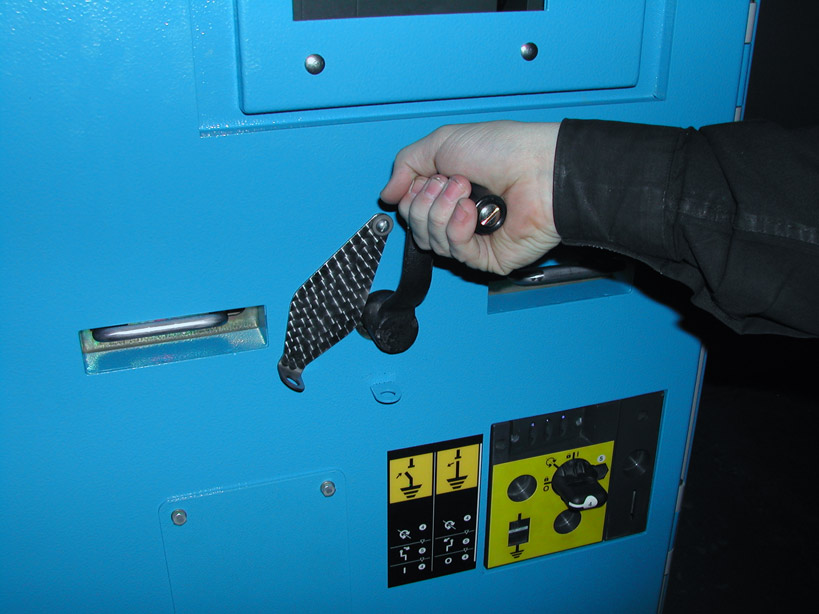

9.1.9.1. Перевести ручку управления приводом заземлителя из положения «Включен» (фото 2) в среднее положение (фото 1), вставить рукоятку управления приводом заземлителя в отверстие управления приводом и вращать рукоятку по часовой стрелки до переключения заземлителя в положение «Выключен» (должен раздаться глухой удар). На лицевой панели привода индикатор должен сменить знак из положения «Включен» (фото 4) на положение «Выключен» (фото 3).

9.1.9.2. Вынуть рукоятку управления приводом заземлителя из отверстия управления приводом и перевести ручку управления приводом заземлителя в положение «Выключен» (фото 1)

9.1.10 Перевести выкатной элемент из контрольного положения в рабочее.

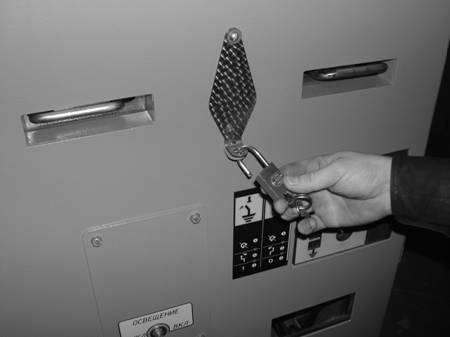

9.1.11 Снять навесной замок с двери камеры (фото 13).

Фото 13

9.1.12. Вставить рукоятку управления тележки в отверстие управления приводом тележкой ВЭ до упора.

9.1.13. Вращением рукоятки управления тележкой по часовой стрелке до упора перевести элегазовый выключатель из контрольного положения в рабочее (фото 14).

Фото 14

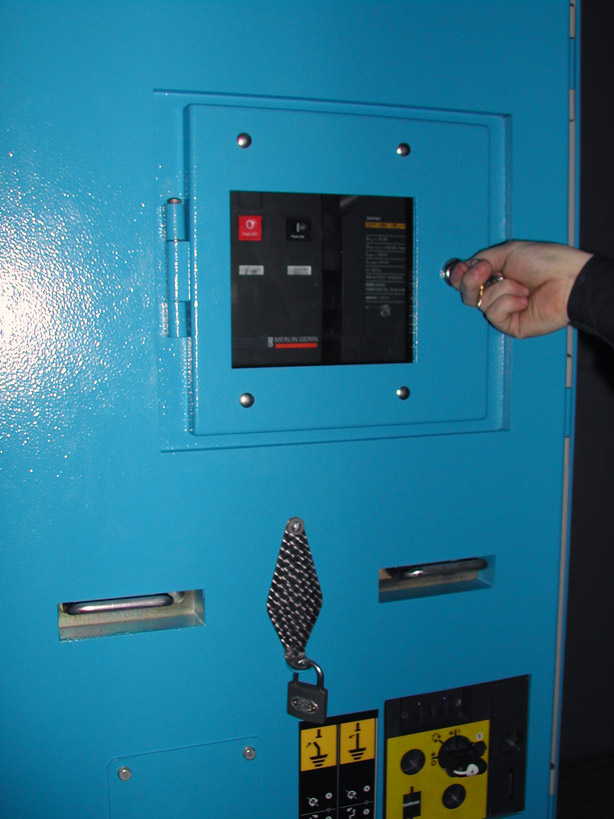

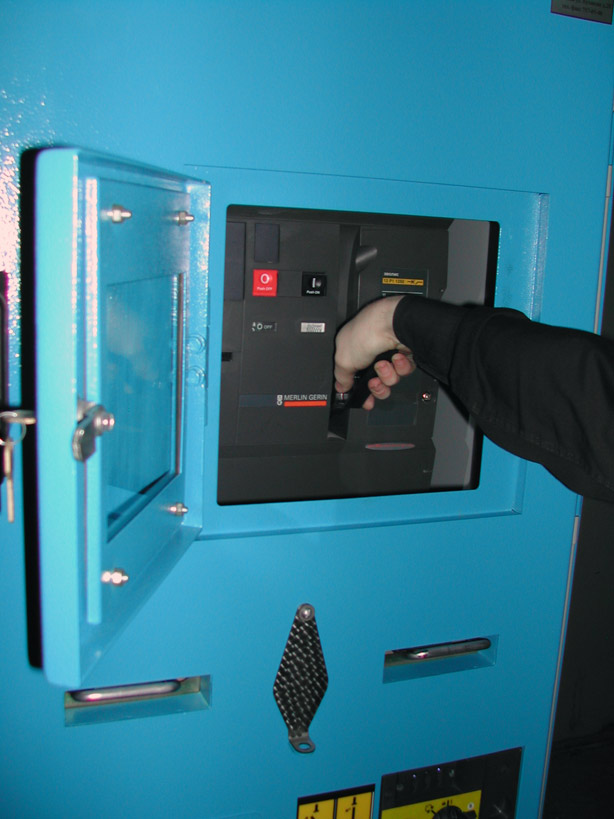

9.1.14. Открыть дверцу управления приводом и включить выключатель.

9.1.15. Взвести пружину привода выключателя (фото 15) , для чего сделать 4-5 взводящих движений (до щелчка).

Фото 15

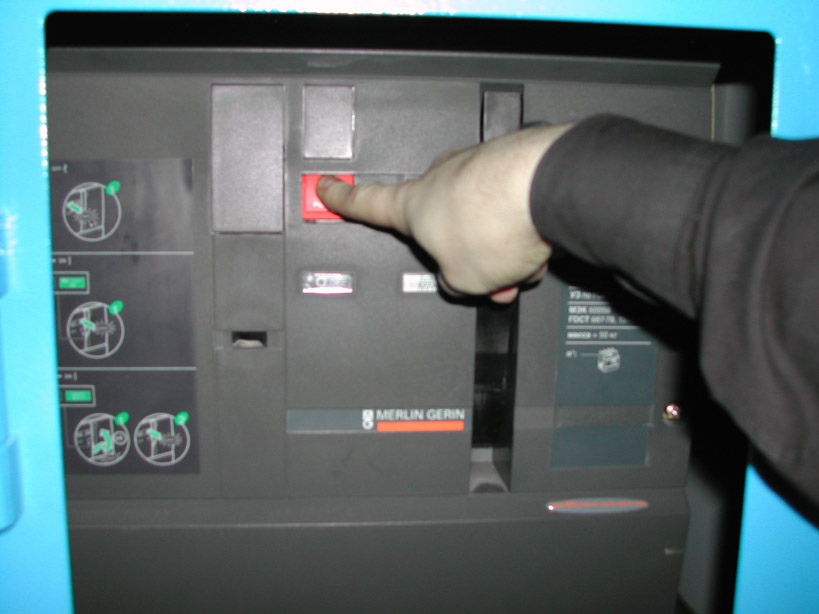

• Нажать на кнопку включения выключателя (фото 16)

Фото 16

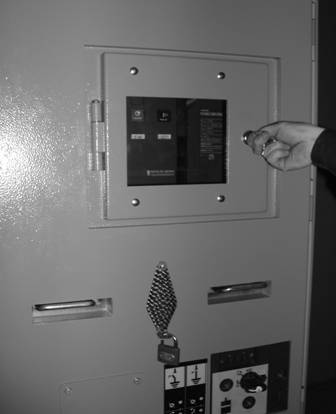

9.1.17. Закрыть дверцу управления выключателем (фото 17)

\
Фото 17

9.2 Порядок работы с блокировками и приводами управления заземлителя и тележки выкатного элемента при переводе выкатного элемента из рабочего положения в ремонтное

9.2.1. Выключить выключатель.

9.2.1.1. Открыть дверцу управления выключателя (фото 18)

Фото 18

\

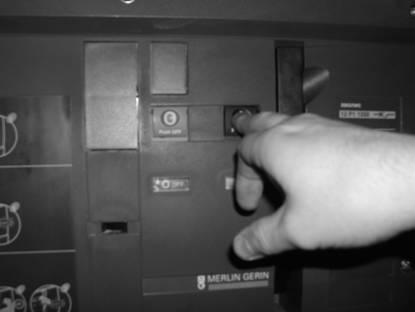

9.2.1.2 Отключить выключатель нажатием на кнопку «Выключить» (фото 19)

Фото 19

9.2.2 Закрыть дверцу управления выключателем.

9.2.3. Перевести выключатель в контрольное положение.

9.2.3.1 Снять навесной замок с двери ячейки (фото 20)

Фото 20

9.2.3.2 Вставить рукоятку управления тележки в отверстие управления приводом тележкой ВЭ до упора.

9.2.3.3. Вращением рукоятки управления тележкой против часовой стрелки до упора перевести элегазовый выключатель из рабочего положения в контрольное (фото 21).

Фото 21

9.2.4. Перевести заземлитель в положение «Включен»

9.2.4.1. Переместить правую ручку тележки ВЭ в крайнее левое положение и удерживая ее, перевести ручку управления приводом заземлителя из положения «Выключен» (фото 22) в среднее положение (фото 23), вставить рукоятку управления приводом заземлителя в отверстие управления приводом и вращать рукоятку против часовой стрелки до переключения заземлителя в положение «Включен» (должен раздаться глухой удар). На лицевой панели привода индикатор должен сменить знак из положения «Выключен» (фото 24) на положение «Включен» (фото 25).

Фото 22, 23

Фото 24

Фото 25

Внимание: Управление приводом заземлителя возможно только при нахождении правой ручки тележки ВЭ в крайнем левом положении. При других положениях правой ручки тележки ВЭ управление приводом заземлителя блокируется.

9.2.4.2 Вынуть рукоятку управления приводом заземлителя из отверстия управления приводом и перевести ручку управления приводом заземлителя в положение «Включен» (фото 26)

Фото 26

9.2.5. Открыть дверь ячейки.

9.2.5.1 Открыть замок и повернуть ручку замка по часовой стрелке (фото 27).

Фото 27

9.2.5.2 Потянуть ручку на себя и открыть дверь.

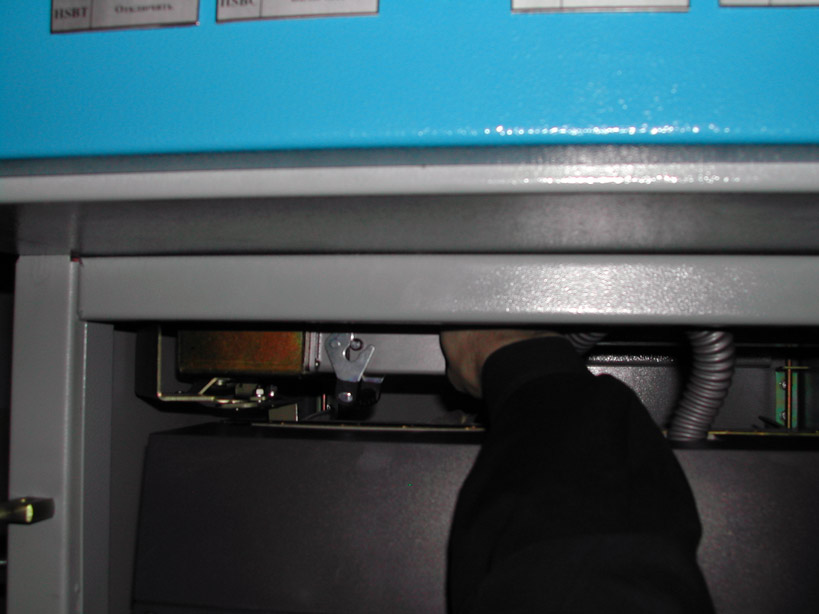

9.2.5.3 Снять низковольтный разъем (фото 28).

Фото 28

9.2.6. Переместить ВЭ на сервисный стол.

9.2.6.1. Подкатить сервисный стол к ячейке и зафиксировать его в направляющих.

9.2.6.2. Переместить обе ручки тележки выкатного элемента из крайних положений к

центру (фото 29)

Фото 29

• Выкатить из отсека выкатной элемент на сервисный стол (фото 30)

Фото 30

9.2.7 Откатить сервисный стол от камеры КСО и закрыть дверь.
