16. Подготовка камер КСО к монтажу и монтаж.

16.1. До начала монтажа КСО должны быть закончены и приняты все основные и отделочные строительные работы, помещение очищено от пыли и строительного мусора, высушено и созданы условия, предотвращающие его увлажнение.

Исключение относится только к выполнению чистого пола, который допускается заливать после монтажа КСО.

16.2. До начала монтажа необходимо проверить правильность установки закладных элементов основания под камеры КСО (рис.14). Неправильное их выполнение может привести к деформации металлоконструкции корпуса камеры, что в свою очередь, потребует дополнительной регулировки отдельных элементов ее конструкции.

16.3. К закладным элементам основания предъявляются следующие требования:

- должны быть выполнены из рихтованных швеллеров № 10 ГОСТ 8240-89;

- неровность несущих поверхностей швеллеров не должна превышать 1 мм на 1 м длины швеллера и не более 5 мм по всей длине секции. В случае необходимости закладные элементы основания должны быть выровнены с применением металлических прокладок, которые привариваются к швеллерам;

- несущие поверхности швеллеров должны находиться в одной плоскости.

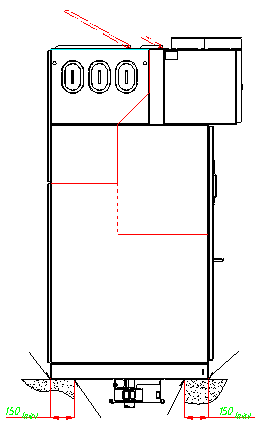

Рис.14 Установка камер КСО на закладные элементы

16.4. Камеры КСО должны транспортироваться к месту монтажа в упакованном на заводе-изготовителе виде (приложение 7 к настоящему РЭ).

16.5.Распаковка камер должна производиться перед началом монтажных работ в помещении распределительного устройства. Перемещение камер КСО к месту установки их на закладные элементы основания необходимо производить на поддонах упаковочной тары или в соответствии со схемой транспортирования шкафов.

16.6. При установке камер КСО необходимо соблюдать следующую последовательность выполнения работ:

-освободить камеру от закрепления на поддоне;

-снять транспортировочные уголки, скрепляющие камеры с поддоном;

-снять камеры с поддонов;

- демонтировать транспортировочные детали (рис.15):

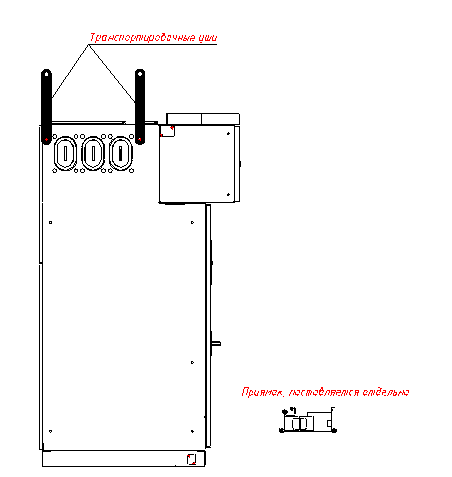

Рис.15 Камера КСО в транспортировочном положении (без упаковки)

- установить комплект съемных деталей на камеры;

- сболтить каркасы камер с коробами закрытия сборных шин посредством поставленного производителем комплекта крепежа;

- установить камеру в соответствии со схемой электрического расположения.

Установку нужно проводить с любой крайней камеры. К установке следующей камеры можно приступать только после проверки правильности положения предыдущей.

Корпус камеры установлен правильно, если:

• нет качаний камеры (для устранения качаний и перекосов допускается применение стальных прокладок толщиной не более 5 мм.)
• обеспечена горизонтальность камеры (проверяется уровнем);
• обеспечена вертикальность камеры (проверяется отвесом). Допускается наклон не более 2;
• обеспечено прилегание (зазор не более 1-1.5 мм) стенок двух рядом стоящих камер.

16.7.Произвести стягивание болтами 10 рядом стоящих каркасов камер КСО и повторно проверить правильность установки камер. Стягивание следует начинать с нижних болтов (рис.16).

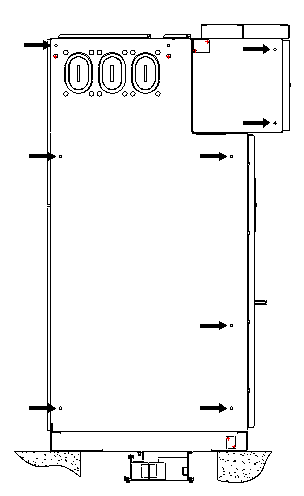

Рис.16 Монтаж камер КСО, сбалчивание, установка боковых закрытий

16.8. Приварить цоколь каркаса камеры к закладным элементам (рис. 14).

16.9. Установить сборные шины секций, шинные токопроводы (при наличии в заказе поставки), ориентируясь на указания, данные в сопроводительных монтажных чертежах.

16.10.Вкатить выкатной элемент в корпус отсека и покатать его по направляющим кассеты. Тележка должна легко, без заеданий, перемещаться по направляющим кассеты.

16.11. Проверить работоспособность механизмов блокировки.

16.12. Оконцевать силовые кабели в камере КСО при помощи концевых термоусаживающих муфт. Разделка силового кабеля производится со стороны обслуживающего коридора через открытый для этой цели пол в отсеке кабельной сборки. Кабель должен быть вытянут из кабельного канала и по окончании работ его излишек необходимо опустить обратно в канал и закрепить.

Кабель пропускается через трансформаторы тока нулевой последовательности типа СSН- 120 производства «Шнейдер Электрик» (Франция).

Допускается возможность установки трансформаторов нулевой последовательности других производителей.

При монтаже концевых разделок силовых и контрольных кабелей следует руководствоваться соответствующими инструкциями.
