В соответствии с требованиями ПУЭ производится одно из измерений:

а) при номинальном напряжении. Измеряется ток холостого хода. Значение тока не нормируется;

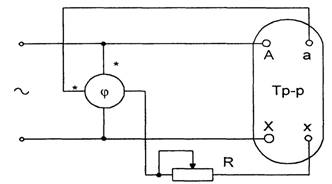

Рис. 2.7. Схема проверки группы соединения обмоток силового трансформатора методом фазометра.

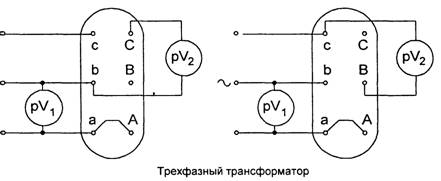

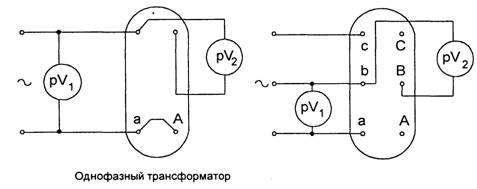

Рис. 2.8. Схемы проверки группы соединения обмоток силовых трансформаторов методом двух вольтметров.

б) при малом напряжении. Измерение производится с приведением потерь к номинальному напряжению или без приведения (метод сравнения).

Опытом холостого хода трансформатора называется включение одной из его обмоток (обычно низкого напряжения) под номинальное напряжение. Потребляемый при этом ток называют током холостого хода Iхх (обычно выражают в % от Iном).

Таблица 2.10. Векторные диаграммы и расчетные формулы для определения группы соединения силовых трансформаторов

Примечание: Формулы табл. 2.10

где U2 > и Кл соответственно линейное напряжение на зажимах обмотки низшего напряжения и линейный коэффициент трансформации.

Потребляемую при этом активную мощность называют потерями холостого хода Рхх (кВт). Эта мощность расходуется, в основном, на перемагничивание электротехнической стали (потери на гистерезисе) и на вихревые токи. Ток и потери холостого хода являются паспортными данными силовых трансформаторов.

Потери холостого хода трансформаторов Рхх, измеренные при нормальной частоте и весьма малом возбуждении (порядка нескольких процентов от номинального напряжения трансформатора), можно пересчитать к потерям холостого хода при номинальном напряжении по формуле

где Р'хх= Ризм – Рпр потери, измеренные при подводимом при измерении напряжении (возбуждении) U;

Рпр и Ризм - соответственно мощность, потребляемая приборами и суммарные потери в трансформаторе и приборах.

n - показатель степени, равный для горячекатаной стали 1,8; для холоднокатаной стали - 1,9.

Заводы-изготовители производят измерения потерь холостого хода при номинальном напряжении и при малом (обычно 380 В) напряжении.

Измерение потерь холостого хода может быть произведено также при напряжении, равном 5 - 10% номинального. Отличие полученных значений потерь от заводских данных должно быть не более 10% для однофазных и не более 5% для трехфазных.

Измерение потерь холостого хода производится при напряжении и по схемам, указанным в протоколе испытания завода-изготовителя.

Если завод-изготовитель производил измерения потерь холостого хода только при номинальном напряжении трансформатора, то следует измерение потерь холостого хода произвести при напряжении 380 В и выполнить пересчет их к номинальному напряжению по формуле, указанной выше.

В дальнейшем измерение потерь холостого хода следует производить при напряжениях 380 В. У исправных трехфазных трехстержневых трансформаторов соотношение потерь, как правило, не отличается от соотношений, полученных на заводе-изготовителе, более, чем на 5%.

Для трансформаторов, имеющих переключающее устройство с токоограничивающим реактором, дополнительно производится опыт холостого хода на промежуточном положении "Мост".

Измерение потерь холостого хода при напряжении 380 В следует производить до измерения сопротивления обмоток постоянному току и прогрева трансформатора постоянным током.

При измерении потерь и тока холостого хода следует применять измерительные приборы класса точности 0,5. Для измерений могут использоваться переносные измерительные комплекты типа К-50 (К-51).

При измерении потерь и тока холостого хода при номинальном напряжении обмоток выше 0,4 кВ рекомендуется применять измерительные трансформаторы класса точности 0,2.

Потери холостого хода трехфазных трехстержневых трансформаторов измеряют при трехфазном или однофазном возбуждении.

При трехфазном возбуждении измерения производят двумя однофазными ваттметрами или одним трехфазным ваттметром (см. рис. 2.9).

Измеренные потери определяются как алгебраическая сумма потерь, измеренных каждым ваттметром. Потери в трансформаторе определяют как разность измеренных суммарных потерь и потерь в приборах (см. рис. 2.10), поскольку потери в приборах могут быть соизмеримы с потерями холостого хода.

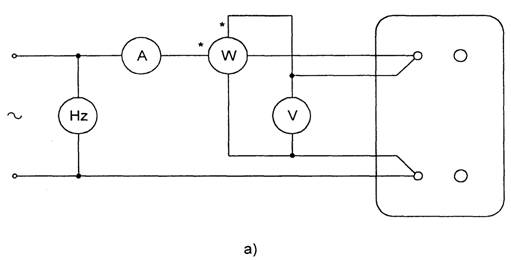

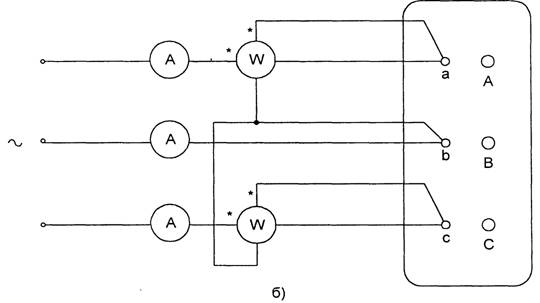

Рис. 2.9. Схемы включения приборов при роведении опыта холостого хода силовых трансформаторов.

а - для однофазных трансформаторов; б - для трехфазных трансформаторов.

Ток холостого хода трансформатора определяют как среднеарифметическое значение токов трех фаз.

При измерении потерь холостого хода при однофазном возбуждении напряжением 380 В проводят три опыта с приведением трехфазного трансформатора к однофазному путем поочередного замыкания накоротко одной из его фаз и возбуждении двух других фаз.

Первый опыт - замыкают накоротко обмотку фазы А, возбуждают фазы В и С трансформатора и измеряют потери.

Второй опыт - замыкают накоротко обмотку фазы В, возбуждают фазы А и С трансформатора и измеряют потери.

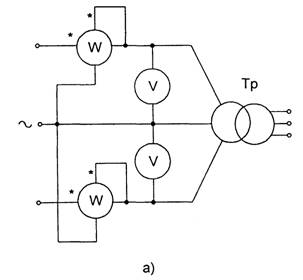

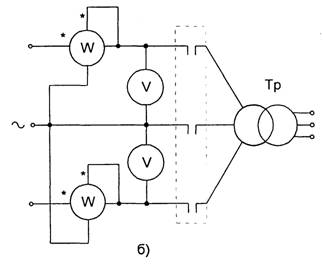

Рис. 2.10. Схемы измерения потерь холостого хода в трехфазных трансформаторов.

а - для измерения суммарных потерь; б - для измерения потерь в приборах.

Соединение первичной обмотки в треугольник

Соединение первичной обмотки в звезду с выведенной нулевой точкой

Группа соединения 0/.

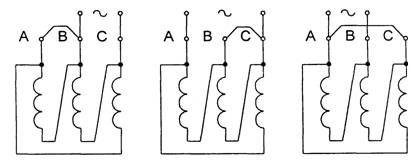

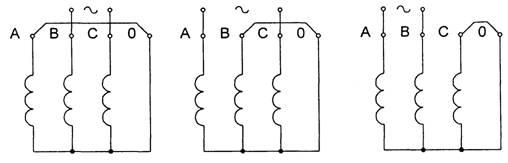

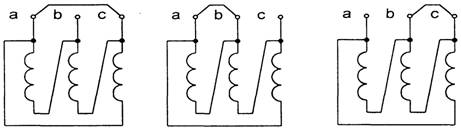

Рис. 2.11.а. Схемы возбуждения трехфазных трансформаторов

Третий опыт - замыкают накоротко обмотку фазы С, возбуждают фазы А и В трансформатора и измеряют потери.

Группа соединения Y/

Группа соединения /

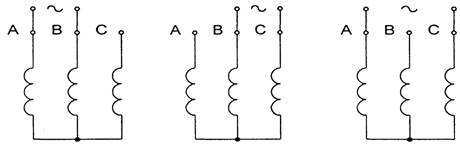

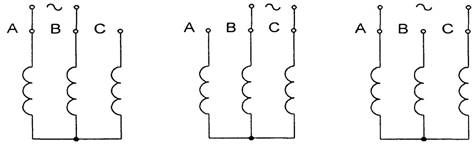

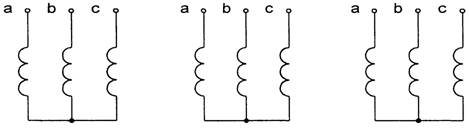

Рис. 2.11.6. Схемы однофазного возбуждения трехфазных трансформаторов

Обмотки любой фазы замыкают накоротко на соответствующих выводах одной из обмоток трансформатора. Схемы однофазного возбуждения трехфазного трансформатора для измерения потерь при малом напряжении для различных групп соединений приведены на рис. 2.11.

Потери в трансформаторе при напряжении U'

где U' - приложенное напряжение при замерах потерь холостого хода;

P'0АВ, Р'0ВС, Р'0АС - потери, определенные при указанных выше опытах (за вычетом потерь в приборах) при одинаковом значении подводимого напряжения.

Приведенные к номинальному напряжению потери трансформатора измеренные при некотором малом напряжении U' определяются

где n — зависит от сорта трансформаторной стали: для горячекатаной 1,8; для холоднокатаной 1,9.

При отсутствии дефектов и одинаковых значениях подведенного напряжения, приближенные соотношения между значениями фазовых потерь будут следующими:

- при соединении возбуждаемой обмотки в звезду (с доступной нейтралью) или треугольник потери, измеренные при подведении питания к выводам обмоток фазы "А" и "С" практически одинаковы и, как правило, не менее, чем на 25% больше потерь, измеренных при подведении питания к выводам обмотки средней фазы "В";

- при соединении возбуждаемой обмотки в звезду без доступной нейтрали потери, измеренные при подведении питания к выводам "АВ" и "ВС", практически одинаковы, а потери, измеренные при подведении питания к выводам "АС" на 25% больше потерь, измеренных при подведении питания к выводам "АВ" и "ВС".

Необходимо иметь ввиду, что если измеряют потери у нескольких одинаковых трансформаторов (одинаковая трансформаторная сталь и одинаковая величина подводимого напряжения), то у сравниваемых трансформаторов одинаковым значениям потерь холостого хода при номинальном напряжении (указанным заводом-изготовителем), должны соответствовать приблизительно одинаковые значения потерь при малом напряжении. Кроме того, у одинаковых трансформаторов соотношения фазовых потерь должны быть приблизительно равными.
