Испытание внутренней изоляции трансформатора должно производиться, как правило, на собранных трансформаторах (установлены постоянные вводы, залито масло, крышки трансформатора закрыты на болты).

Перед испытанием производится проверка сопротивления изоляции мегаомметром. Трансформаторное масло для вновь вводимых трансформаторов должно соответствовать нормам (см. табл. 2.14).

Испытанию повышенным напряжением промышленной частоты подвергается изоляция обмоток трансформатора вместе с вводами. Испытательные напряжения приведены в табл. 2.6. Продолжительность приложения нормативного испытательного напряжения 1 мин.

Испытание повышенным напряжением изоляции обмоток маслонаполненных трансформаторов не обязательно.

Испытание сухих трансформаторов обязательно и производится по нормам табл. 2.6 для аппаратов с облегченной изоляцией.

Импортные трансформаторы разрешается испытывать напряжением, указанным в табл. 2.6 лишь в тех случаях, если они не превышают напряжения, которым данный трансформатор был испытан на заводе.

Изоляция импортных трансформаторов, которую поставщик испытал напряжением ниже указанного в ГОСТ-18472-82, испытывается напряжением, значение которого устанавливается в каждом случае особо.

Испытательное напряжение заземляющих реакторов на напряжение 35 кВ аналогичны трансформаторам соответствующего класса.

Изоляция линейного вывода обмоток трансформаторов напряжением 110 кВ и выше, имеющих неполную изоляцию нейтрали (испытательное напряжение 85 и 100 кВ) испытывается только индуктированием, а изоляция нейтрали - приложенным напряжением;

Испытанию повышенным напряжением промышленной частоты подвергается также изоляция доступных стяжных шпилек, прессующих колец и ярмовых балок. Испытания следует производить в случае осмотра активной части. Испытательное напряжение 1 - 2 кВ. Продолжительность испытания 1 мин.

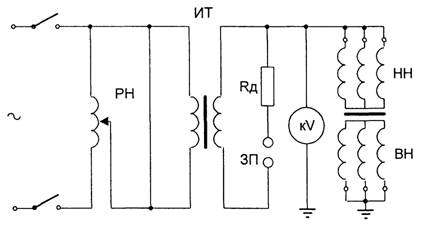

Испытанию подвергается изоляция каждой из обмоток. Все остальные выводы других обмоток, включая выводы расщепленных ветвей обмоток, заземляют вместе с баком трансформатора. Подлежат заземлению и зажимы измерительных обмоток встроенных трансформаторов тока, выводы измерительных обкладок вводов (при наличии их на силовом трансформаторе). Схема испытания представлена на рис. 2.2. Для защиты испытываемой обмотки от случайного чрезмерного повышения напряжения параллельно к ней присоединяется шаровой разрядник с пробивным напряжением, равным 115-120% требуемого испытательного напряжения. Последовательно с разрядником включается токоограничивающее сопротивление, служащее для защиты шаров от оплавления при пробое воздушного промежутка между ними. При производстве испытаний трансформаторов температура изоляции обмоток не должна быть выше 40 С. Контроль величины испытательного напряжения должен производиться на стороне высшего напряжения испытательного трансформатора с помощью электростатического киловольтметра, например типа С-96, С-196. Исключение могут составлять силовые трансформаторы небольшой мощности с номинальным напряжением до 10 кВ включительно. Для них допускается испытательное напряжение измерять вольтметром, включая его на стороне НН испытательного трансформатора. Класс точности низковольтного вольтметра должен быть 0,5. Подъем напряжения при производстве испытаний допускается производить сразу до 50% испытательного, а затем плавно до полного значения со скоростью порядка 1 – 1,5% испытательного напряжения в 1 с. После выдержки в течение требуемого времени (1 мин.) напряжение плавно снижается в течение времени порядка 5 с до значения 25% или менее испытательного, после чего цепь размыкается. Внутренняя изоляция масляного трансформатора считается выдержавшей испытание на электрическую прочность, если при испытании не наблюдалось пробоя или частичных нарушений изоляции, которые определяются по звуку разрядов в баке, выделению газа и дыма и по показаниям приборов (амперметра, вольтметра).

Схема испытания изоляции трансформатора

Рис. 2.2. Схема испытания главной изоляции повышенным напряжением

Значения испытательных напряжений приведены в табл. 2.6, 2.7.

Таблица 2.6. Испытательное напряжение промышленной частоты внутренней изоляции силовых трансформаторов и реакторов с нормальной изоляцией и трансформаторов с облегченной изоляцией (сухих и маслонаполненных)

Класс

напряжения

обмотки, кВ

Испытательное напряжение по отношению к корпусу и другим обмоткам, кВ, для изоляции
нормальнойоблегченной
до 0,69

3

6

10

15

20

35

110

150

220

330

500

4,5

16,2

22,5

31,5

40,5

49,5

76,5

180

207

292,5

414

612

2,7

9

14,4

21,6

33,3

45

-

Примечание: данные табл. 1.8.11 ПУЭ. Продолжительность испытания 1 мин.

Таблица 2.7. Заводское испытательное напряжение промышленной частоты

длн обмоток трансформатора

Объект испытанияИспытательное напряжение, кВ, при номинальном напряжении испытываемой обмотки, кВ
до 0,693610152035
Трансформаторы с нормальной изоляцией и вводами на номинальное напряжение5182535455585
Трансформаторы с облегченнойизоляцией, в том числе сухие310162437--
