Коэффициент трансформации силовых трансформаторов определяют для проверки соответствия паспортным данным и правильности подсоединения ответвлений обмоток к переключателю. Проверка производится на всех ступенях переключения. Коэффициент трансформации должен отличаться не более, чем на 2% от значений, полученных на том же ответвлении на других фазах, или от данных завода-изготовителя. Для трансформаторов с РПН разница между коэффициентом трансформации не должна превышать значения ступени регулирования.

Из предусмотренных ГОСТ-3484-77 методов определения коэффициента трансформации в практике наладочных работ используется метод двух вольтметров. По этому методу к одной из обмоток трансформатора подводится напряжение и двумя вольтметрами одновременно измеряется подводимое напряжение и напряжение на другой обмотке трансформатора. Подводимое напряжение не должно превышать номинальное и в то же время должно составлять не менее 1% номинального напряжения. Для трехфазных трансформаторов измерения можно проводить при трехфазном и однофазном возбуждении.

При испытаниях трехфазных трансформаторов измеряют линейные напряжения на одноименных зажимах обоих обмоток. Если возможно измерить фазные напряжения, то коэффициент трансформации можно определить по фазным напряжениям одноименных фаз. При однофазном возбуждении трансформатора с соединением обмоток звезда-треугольник коэффициент трансформации измеряют с поочередным закорачиванием одной из фаз, соединенных в треугольник. Измерения проводятся на свободной паре фаз. Коэффициент трансформации определяется по формулам

где k1ф, k2ф,kЗф фазные коэффициенты трансформации;

UАВ, UВС, UАС, Uab, Ubc, Uac - измеренные напряжения на обеих обмотках трансформатора.

Переход к линейному коэффициенту трансформации осуществляется по формуле

При однофазном возбуждении трансформатора с соединением обмоток звезда с нулевым выводом - треугольник напряжение подводится поочередно к каждой фазе, при этом не нужно закорачивать фазы. В этом случае определяется фазный коэффициент трансформации

Схемы измерения коэффициентов трансформации однофазных трансформаторов и трехфазных с различными схемами соединения обмоток приведены на рис. 2.4.

Коэффициент трансформации находят для всех ответвлений обмоток и всех фаз. При испытаниях трехобмоточных трансформаторов достаточно определить коэффициент трансформации для двух пар обмоток.

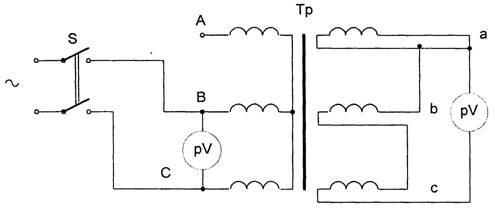

Рис. 2.4. Схемы измерения коэффициента трансформации силовых трансформаторов.

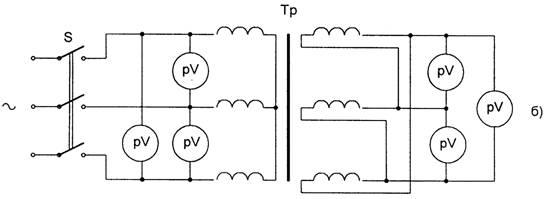

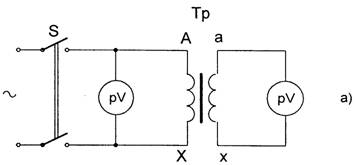

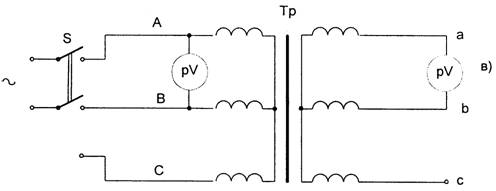

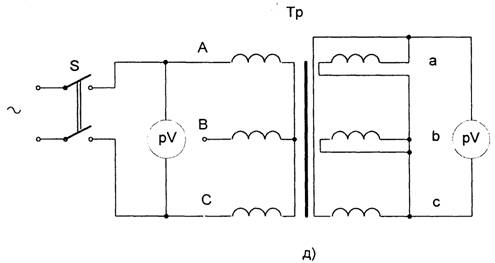

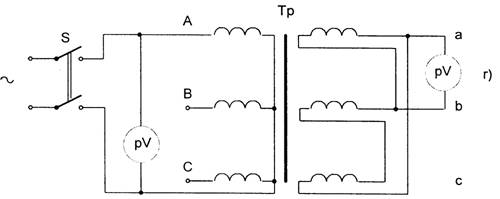

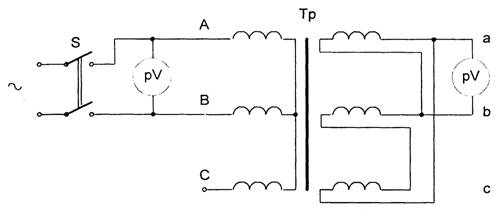

а - однофазных; б - трехфазных по трехфазной схеме возбуждения; в - трехфазных с соединением обмоток / по однофазной схеме возбуждения; г - трехфазных с соединением обмоток / по однофазной схеме возбуждения; д - трехфазных с соединением обмоток /, по однофазной схеме возбуждения.
