Проверка группы соединений трехфазных трансформаторов и полярности выводов однофазных трансформаторов.

Группа соединения обмоток трансформатора характеризует угловое смещение векторов линейных напряжений обмотки НН относительно векторов линейных напряжений обмотки ВН. Проверка производится при монтаже, если отсутствуют паспортные данные или есть сомнения в достоверности этих данных. Группа соединений должна соответствовать паспортным данным и обозначениям на щитке.

Проверить группу соединений обмоток трансформатора можно одним из следующих методов: двух вольтметров, фазометра (прямой метод), постоянного тока. Наибольшее распространение получил метод постоянного тока.

Метод постоянного тока. В соответствии с данным методом проверка группы соединения трехфазных трансформаторов производится следующим образом.

К одной паре зажимов обмотки ВН, например к зажимам "А-С", подключают кратковременно источник постоянного тока (аккумулятор) напряжением 2-12 В, а к зажимам обмотки НН "а-в", "в-с", "а-с" поочередно подключают магнитоэлектрический вольтметр (гальванометр) и определяют полярность выводов.

Для определения полярности необходимо произвести девять измерений для трех случаев питания обмотки ВН: "А-В", "В-С", "С-А". При этом надо определить отклонение стрелки прибора, подключенного поочередно к выводам НН: "а-в", "в-с", "с-а" (первая буква указывает, что к ней должен быть присоединен "плюс" батареи или прибора). Отклонение стрелки гальванометра вправо обозначается знаком плюс, влево - минус. Полученные результаты сравнивают с данными, приведенными в табл. 2.9.

При сборке схемы следует строго следить за тем, чтобы подключение батареи и гальванометра к зажимам трансформатора было выполнено по признакам полярности (см. рис. 2.5).

Аналогичный метод используется для однофазных трансформаторов, а также для трехфазных - при выведенной нулевой точке обмоток и при соединении обмоток /, когда соединение в треугольник выполняется вне бака трансформатора. Группу соединений определяют по схеме рис. 2.б путем поочередной проверки полярности зажимов "А-Х" и "а-х" магнитоэлектрическим вольтметром (нулевым гальванометром) при подведении к зажимам "А-Х" напряжения постоянного тока 2 - 12 В. Полярность зажимов "А-Х" устанавливают при включении тока. После проверки полярности зажимов "А-Х" вольтметр отсоединяют, не отсоединяя питающего провода, и присоединяют его к зажимам "а-х". Полярность зажимов "а-х" определяют в момент включения и отключения тока. Если полярность зажимов "а-х" при включении тока совпадает с полярностью зажимов "А-Х", а при отключении - противоположна, то трансформатор имеет группу соединения 0, в противном случае - группу соединения б.

Желательно, чтобы гальванометр имел нуль посередине шкалы. Можно пользоваться прибором, имеющим нуль с краю шкалы, но при этом необходимо стрелку сдвинуть с нуля поворотом корректора.

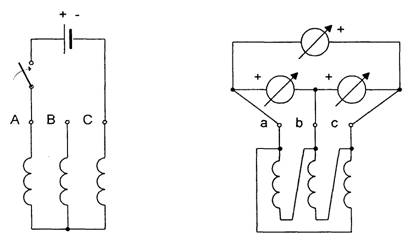

Схема проверки группы соединения обмоток трехфазных трансформаторов

Рис. 2.5. Схема проверки группы соединения обмоток трехфазных трансформаторов методом импульсов постоянного тока.

Схема проверки группы соединения обмоток однофазных трансформаторов

Рис. 2.6. Схема проверки группы соединения обмоток однофазных трансформаторов методом импульсов постоянного тока.

При возникновении сомнения в правильности обозначения зажимов гальванометра, их полярность можно установить, подключив к гальванометру через большое сопротивление элемент батареи. Плюсовым зажимом гальванометра будет тот, при подключении к которому плюса элемента стрелка гальванометра отклонится вправо. При отсутствии на месте измерения сопротивления достаточной величины, гальванометр можно загрубить путем его шунтирования медным проводом диаметром 0.1 - 0.5 мм. Следует иметь в виду, что отсчет отклонения стрелки прибора на выводах НН необходимо производить в момент замыкания выводов обмотки ВН на батарею. В противном случае это приведет к ошибочным данным (в момент размыкания цепи батареи показания прибора на стороне НН будут обратными).

Результаты опыта сводятся в таблицу, в которой отклонение стрелки вправо отмечается знаком плюс (+), влево - знаком минус (-), а отсутствие отклонения - нулем (0). Табл. 2.9 составлена при условии, что плюсовой вывод источника тока и плюсовой зажим гальванометра подключаются к зажиму, обозначенному в таблице первым. Так, например, при определении отклонения стрелки гальванометра, подключенного к зажимам "с-а", при подаче питания на зажим "А-В" "плюс" гальванометра должен быть подключен к зажиму "с" трансформатора, а "Плюс" источника питания к зажиму "А" трансформатора.

Таблица 2.9. Показания гальванометра при определении группы соединения обмоток трехфазных трансформаторов

Питание подведено к зажимам	Отклонение стрелки гальванометра, присоединенного к зажимам
Питание подведено к зажимам	аb	bс	са	аb	bc	са	аb	bс	са
	для группы 0			для группы 4			для группы 8
АВ	+	-	-	-	-	+	-	+	-
ВС	-	+	-	+	-	-	-	-	+
СА	-	-	+	-	+	-	+	-	-
	для группы 6			для группы 10			для группы 2
АВ	-	+	+	+	+	-	+	-	+
ВС	+	-	+	-	+	+	+	+	-
СА	+	+	-	+	-	+	-	+	+
	для группы 11			для группы 3			для группы 7
В	+	0	-	0	-	+	-	+	0
ВС		+	0	+	0	-	0	-	+
СА	0	-	+	-	+	0	+	0	-
	для группы 1			для группы 5			для группы 9
АВ	+	-	0	-	0	+	0	+	-
ВС	0	+	-	+	-	0	-	0	+
СА	-	0	+	0	+	-	+	-	0

Прямой метод (фазометром). Последовательную обмотку однофазного фазометра через реостат подключают к зажимам одной из обмоток, а параллельную обмотку - к одноименным зажимам другой обмотки испытываемого трансформатора К одной из обмоток трансформатора подводят напряжение, достаточное для нормальной работы фазометра. По измеренному углу определяют группу соединений обмоток. При определении группы соединений трехфазных трансформаторов проводят не менее двух измерений (для двух пар соответствующих линейных зажимов трансформатора). Схема проверки представлена на рис. 2.7.

Метод двух вольтметров. При проверке группы соединения этим методом соединяют зажимы "А" и "а" испытываемого трансформатора подводят к одной из обмоток напряжение и измеряют последовательно напряжения между зажимами "Х-х" при испытании однофазных трансформаторов и между зажимами "в-В", "в-с" и "с-В" при испытании трехфазных трансформаторов. Измеренные напряжения (см. рис. 2.8) сравнивают с вычисленными по формулам табл. 2.10.
