Фазировка трансформаторов производится перед их включением на параллельную работу между собой или с сетью. При отсутствии тождественности фаз напряжений включаемых трансформаторов возможно появление значительных уравнительных токов между ними, которые приводят к ограничению мощности или значительной перегрузке трансформаторов, а при несовпадении чередования фаз - к короткому замыканию.

Фазировка заключается в измерении напряжения между разноименными фазами включаемого трансформатора и сети (или другого, работающего трансформатора) и определении отсутствия напряжения между одноименными фазами. При проведении фазировки должна быть обеспечена электрическая связь между фазируемыми цепями для образования электрически замкнутого контура, необходимого для измерений. В качестве такой связи могут выступать заземленные нейтрали фазируемых трансформаторов, общий нулевой провод или соединение любой пары предполагаемых одноименных фаз с помощью разъединителя или временной перемычки.

Фазировка производится с помощью вольтметра до 380 В или вольтметра и трансформатора напряжения. При напряжении 2-10 кВ фазировка может производиться с помощью специальных указателей напряжения.

Измерения должны проводиться между всеми одноименными, а также между каждой из них и двумя остальными разноименными фазами (см. рис. 2.20). Если при измерении оказывается, что между одноименными фазами а1- a2, b1 – b2, с1 – с2, напряжение отсутствует, а между одной одноименной и противоположными разноименными a1 – b2, а1 – с2, b1 – а2, b1 – с2, с1 - а2, с1 – b2 напряжение примерно одинаковое (отличаются не более чем на 10%), то такой трансформатор может быть включен в сеть или на параллельную работу. Приведенные условия являются необходимыми и достаточными. Если при производстве замеров напряжения между фазами отличаются от выше отмеченных, то в каждом отдельном случае необходимо построить векторные диаграммы фазируемых напряжений и определить условия, при которых возможна параллельная работа трансформаторов.

На рис. 2.21 представлены векторные диаграммы для нормального случая фазировки трансформаторов, а на рис. 2.22 - векторные диаграммы для некоторых ненормальных случаев фазировки. На рис. 2.22,а трансформаторы соединены по схеме Y/Y, нейтрали заземлены; при измерении нулевых показаний нет; измеренное напряжение между одноименными фазами равно 2•Eф, а между разноименными - Еф. Включение возможно, но для этого требуется поменять начала и концы всех обмоток фазируемого трансформатора. На рис. 2.22,б, в, г трансформаторы соединены по схеме Y/; нейтрали незаземлены; нулевых измерений нет; при измерении одно напряжение равно Еф, а второе - 2•Еф. В этом случае перемычкой соединяются такие разноименные фазы, между которыми показания были равны Eф и после этого вновь повторяется фазировка. В данном случае оказались перепутаны между собой фазы а2 и с2 (рис. 2.22,6) или а2 и b2 рис. 2.22,в). Рис. 2.22, г относится к случаю восстановления перепутанных фаз. На рис. 2.22,д, е, ж показаний с нулевыми значениями нет или имеется только одно, а другие измерения дают значения 3 Е, или 2 Е, при различных соединениях а2 с с1, рис. 2.22,д), а2 с b1 рис. 2.22,е) и а2 и а1 рис. 2.22,ж).

Из этих рисунков видно, что имеет место случай сдвига одноименных фаз на б0 т. е. несоответствие групп. В этом случае необходимо поменять местами фазы как со стороны питания фазируемого трансформатора так и с низкой стороны, например А с В и а с Ь, что должно дать обратный сдвиг на 60 и обеспечить соответствие групп. Фазировку после этого необходимо повторить.

Фазировка силовых трансформаторов

Фазировка силовых трансформаторов

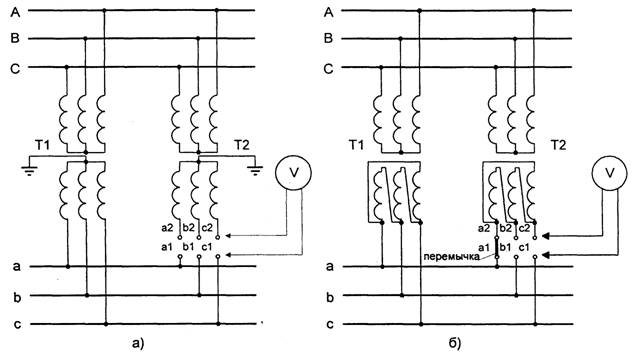

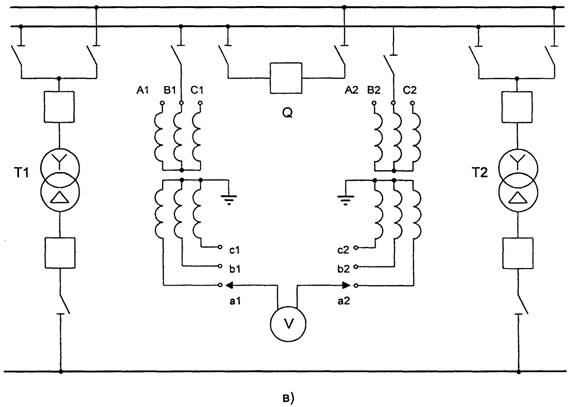

Рис. 2.20. Фазировка силовых трансформаторов

а) - фазировка на низком напряжении. Образование замкнутого контура через заземление; б) – фазировка на низком напряжении. Образование замкнутого контура перемычкой; c) - фазировка на напряжение более 380 В. Образование замкнутого контура через заземление. Q - шиносоединительный выключатель, отключен.

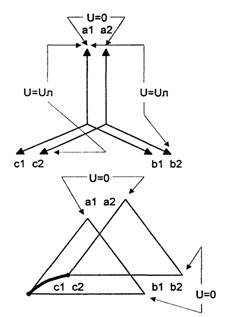

Векторные диаграммы для нормального случая фазировки трансформаторов

Рис. 2.21. Векторные диаграммы для нормального случая фазировки трансформаторов

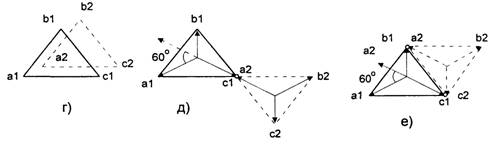

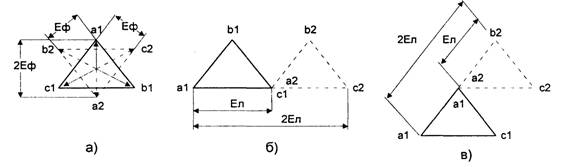

векторная диаграмма для некоторых ненормальных случаев фазировки трансформаторов

Рис. 2.22. Векторные диаграммы для некоторых ненормальных случаев фазировки трансформаторов

Перед фазировкой на высоком напряжении с помощью трансформаторов напряжения у последних должна быть проверена фазировка между собой подачей на них одинаковых напряжений.

Другие случаи оценки возможности включения трансформаторов на параллельную работу между собой или с сетью с построением векторных диаграмм можно найти в известной справочной литературе.
