Схема управления

¦ IEC 62271-100

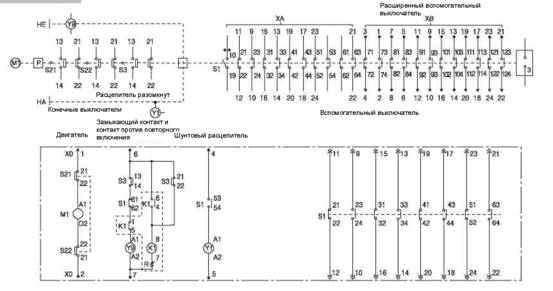

HVF тип

Принципиальная схема

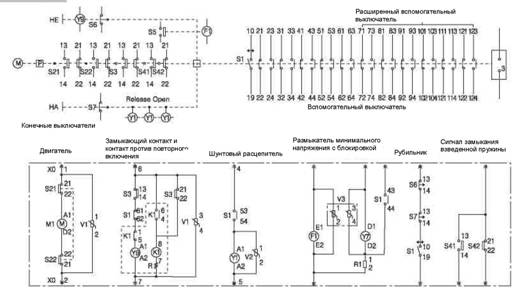

Дополнительная схема

F1 : Реле блокировки Y1 : Отключающий соленоид S3 : Конечный выключатель

HA : Ручное размыкание Y7 : Размыкатель минимального напряжения S41, S42 : Конечный выключатель (сигнал взвода пружины)

HE : Ручное замыкание Y9 : Включающий соленоид S6, S7 : Рубильник

K1 : Реле защиты от повторного включения R1 : Резистор V1, V2, V3 : Варистор

M1 : Двигатель S1 : Вспомогательный выключатель X0 : Штепсельное гнездо

P : Механизм накопления энергии S21, S22 : Конечные выключатели

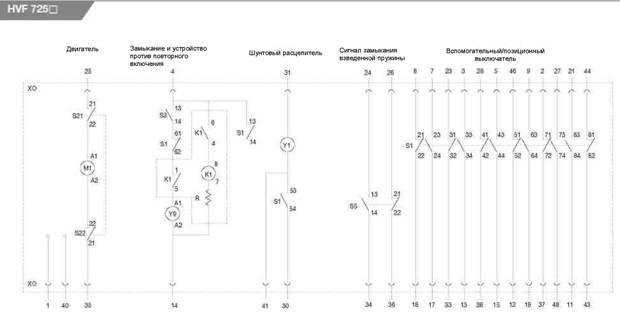

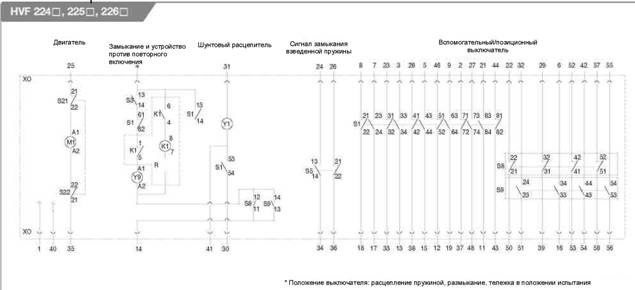

HVF тип

Схема управления

GOST-R 52565-06 / IEC 62271-100

* Положение выключателя: расцепление пружиной, размыкание, тележка в положении испытания

M1 : Двигатель Y1 : Размыкающий соленоид R : Резистор X0 : Штепсель

S9 : Вспомогательный выключатель (раб. положение) K1 : Контактор против повторного включения S3, S5, S21, S22 : Конечные зарядные выключатели Y9 : Замыкающий соленоид

S1 : Вспомогательный включатель

S8 : Вспомогательный выключатель (положение проверки)

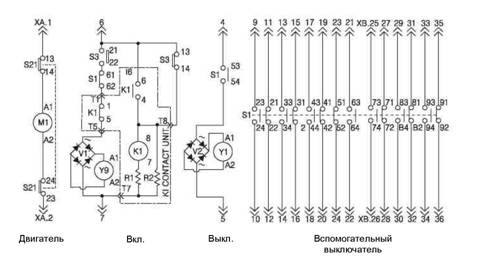

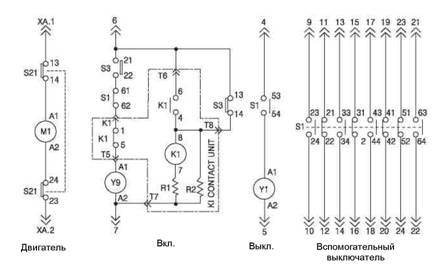

HVG тип

¦ IEC 62271-100

Цепь постоянного тока

Цепь переменного тока

K1 : Реле против повторного включения

M1 : Двигатель

S3 : Конечный выключатель

S21 : Конечный выключатель

S1 : Вспомогательный выключатель V1 : Выпрямитель V2 : Выпрямитель R1, R2 : Резистор

Y1 : Отключающий соленоид Y9 : Включающий соленоид XA : Штепсель XB : Штепсель

' Схема может быть пересмотрена без предварительного оповещения.
