HVG Тип

Вакуумные выключатели HVG очень компактны, поэтому существует возможность уменьшить размер распределительного устройства и уменьшить изоляционное пространство.

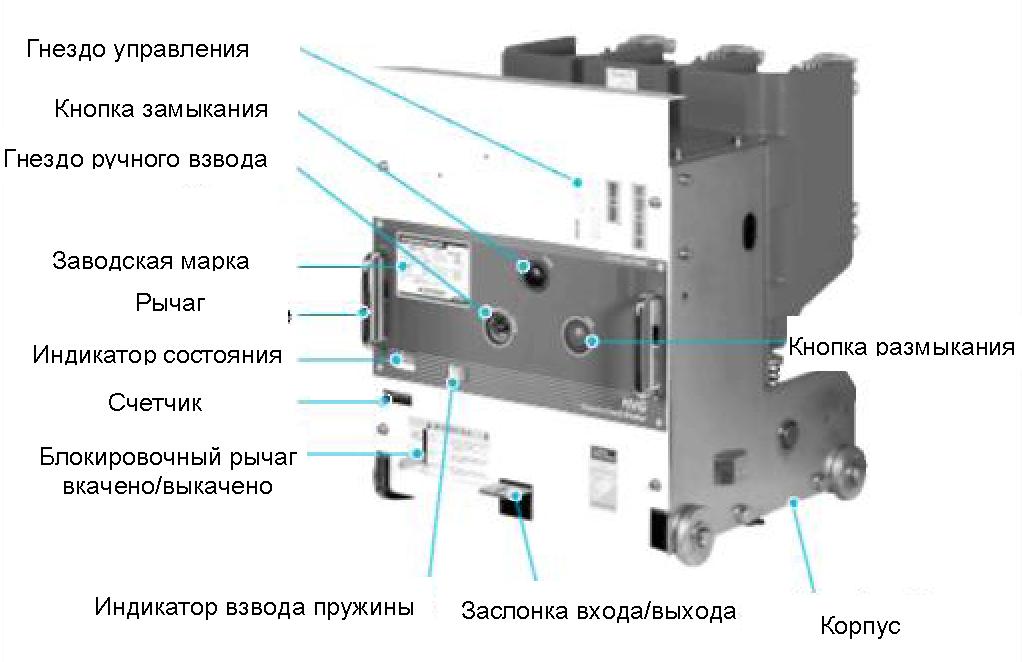

Рис. 3 HVG тип: вид спереди

Рис. 3 HVG тип: вид спереди

Этот тип выключателя имеет компактную структуру, прост в техническом обслуживании и требует минимальной технической поддержки.

Приводной механизм

Вакуумный выключатель HVG имеет упрощенный пружинный механизм с запасенной энергией, который состоит из запирающей пружины, разъединительной пружины, двигателя, соленоидов стержневых механизмов, вспомогательных переключателей, индикаторов как указано на Рис. 3.

Пружина может быть взведена вручную, либо электрически, и отпущена механически при ручном нажатии на кнопку, либо электрически, посредством дистанционного электроуправления.

Пружина автоматически взводится взводным механизмом и способна работать в коммутационном цикле «отключение-включение-отключение», который необходим при неудачной попытке повторного автоматического включения.

Контактная часть

Контактные части установлены в изолирующем корпусе на задней стороне приводного механизма.

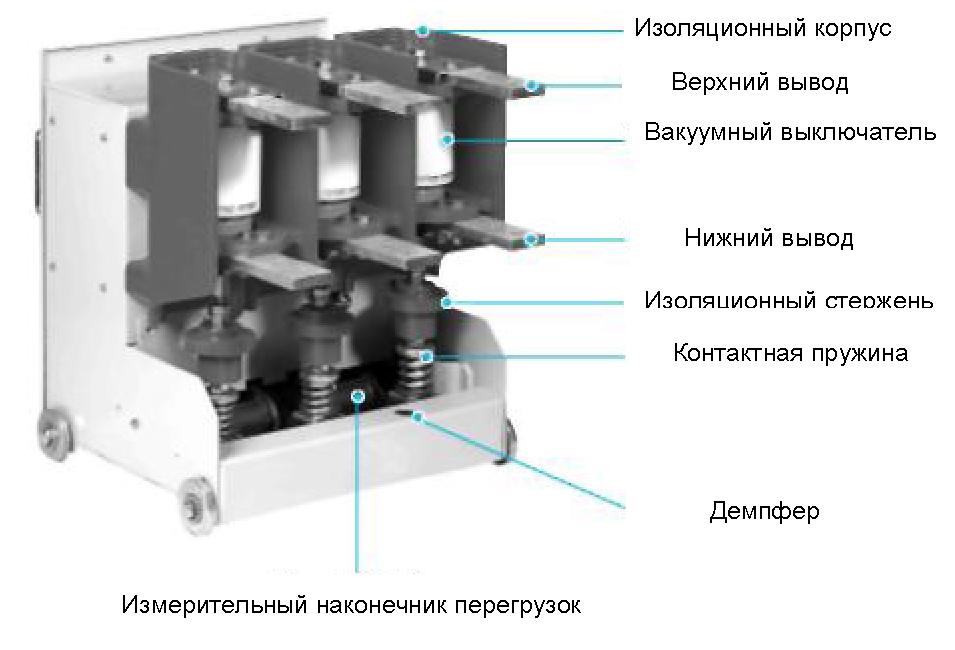

Рис. 4 HVG тип: вид сзади

Вакуумные прерыватели надежно помещены в изолирующий корпус, что позволяет выдерживать нагрузки, возникающие при коммутационных операциях и нагрузках на контакты.

Токопроводящая цепь состоит из контактов, выводов, вакуумного прерывателя и универсального вывода.

Описание и номинальные параметры

Типы и номинальные значения HVG
