HVF и HVG вакуумные выключатели - Принадлежности и опции

1. HVF и HVG вакуумные выключатели
2. HVF
3. HVG
4. Типы исполнения
5. Технические характеристики
6. Принадлежности и опции
7. Схемы управления
8. Габаритные размеры

Страница 6 из 8 Стандартные принадлежностиHVF тип

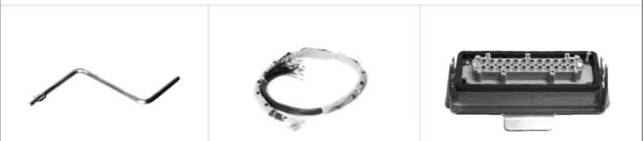

Рис. 16

Для ES/FS кассеты

Для GS кассеты

Выкатные рычаги

Взводной рычаг

Кабель вывода разъема (2,5 м, 1.5 ) для разъемов типа А, В

Гнездовой разъем для разъемов типа

C, D

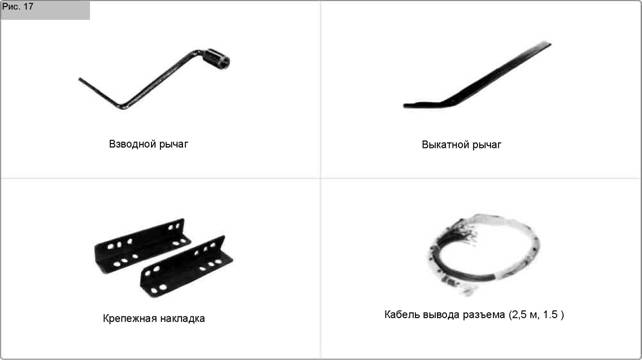

HVG Type

Дополнительные опции

HVF тип

2-й Шунтовый расцепитель

Вторичное гнездо

Реле блокировки

Расцепитель напряжения

Нож заземления

Автоматический коммутатор выключателей (АКВ)

Контакт индикатора срабатывания переключателя заземления

Механический коммутатор выключателей (МКВ)

C.T механизм срабатывания

№ заказа	HAFS-CT1	HAFS-CT2
Номинальный ток	0.5 A	1.0 A
Рабочий ток	Свыше 0.45 A	свыше 0.8 A
Активное сопротивление	200м	11 Q

Сигнал взвода пружин

При использовании вспомогательных включателей, состояние взвода пружины может отображаться на дисплее для визуального контроля.

Дополнительные опции

HVF / HVG тип

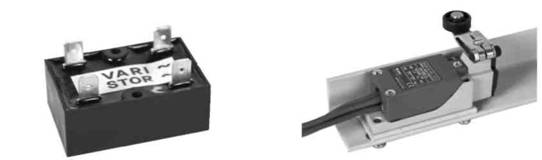

Варистор Позиционный переключатель

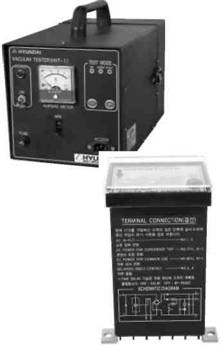

Контрольное устройство вакуума

№ заказа	HAFS-VC9
Номинальное	AC 220 В
напряжение на входе
Номинальное	AC 11 kV / 22 кВ
напряжение на выходе
Размеры	W200 х L350 х H176

Конденсаторное отключающее устройство

№ заказа	HVFS-T7	HVFS-T9	HVFS-T4	HVFS-T6
Номинальное напряжение на входе	Переменный ток 110V	Переменный ток 220 В	Постоянный ток 110 В	Постоянный ток 220V
Зарядное напряжение	Постоянный ток 145V	Постоянный ток 290 В	Постоянный ток 110 В	Постоянный ток 220 V
Обычный ток	Постоянный ток 2 A
Задержка	В течение 1.5 сек
Частота	50 / 60 Гц		-

"
