HVF ТИП
Жесткая конструкция и малое число подвижных частей HVF выключателя обеспечили уменьшение требований к техническому обслуживанию при сохранении высокой степени надежности и длительного срока эксплуатации.
Выключатели разработаны в более компактном размере с высокоточными вакуумными прерывателями, которые сделаны с использованием специального контактного материала и усовершенствованной вакуумной технологии.

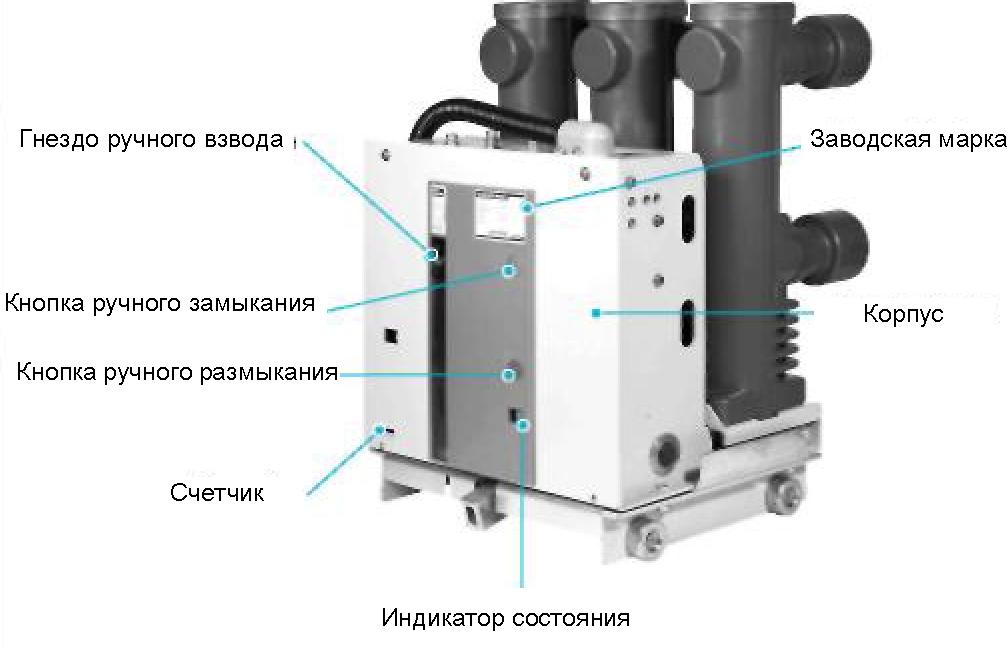

Рис. 1 HVF тип: вид спереди
Настоящая серия сертифицирована по стандартам IEC (МЭК) 62271-100, ANSI (АНИС) C 37 и соответствует иным национальным стандартам.
Приводной механизм
Автоматический выключатель HVF имеет пружинные механизмы жесткой структуры с запасенной энергией. Состоит из взводного механизма, запирающей пружины,
разъединительной пружины, двигателя, соленоидов, вспомогательных переключателей, индикатора вкл./выкл. как указано на Рис. 1.
В зависимости от предполагаемых защитных функций приводной механизм может быть оснащен вторым шунтовым расцепителем, расцепителем напряжения, реле блокировки, выключателем, ограничительным выключателем и проч.
Пружина автоматически взводится механизмом взведения и способна работать в коммутационном цикле «отключение-включение-отключение», который необходим при неудачной попытке повторного автоматического включения.
Контактная часть
Контактная часть расположена на задней стороне приводного механизма. Внутренние стороны полюсов содержатся в корпусной изоляции как показано на рис. 2.

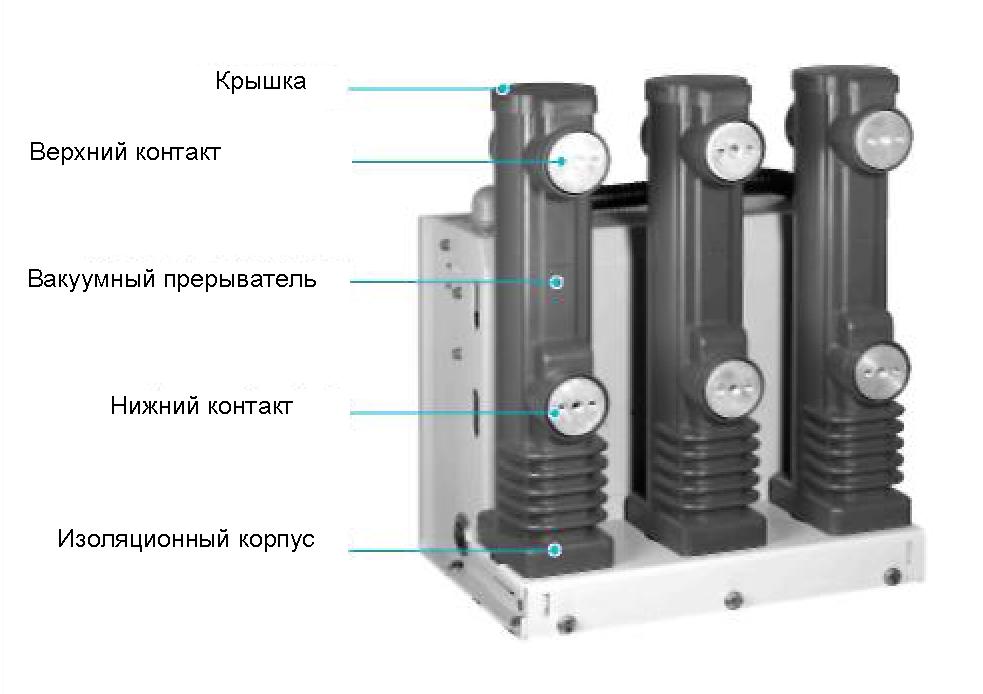

Рис. 2 HVF тип: вид сзади
Это предотвращает внутренние дугостойкие изоляционные материалы от попадания пыли. Вакуумные прерыватели надежно помещены в корпусную изоляцию, что позволяет выдерживать нагрузки, возникающие при коммутационных операциях и нагрузках на контакты.
Во включенном состоянии необходимое давление контактов обеспечивается за счет пружины контактного нажатия и атмосферного давления. Пружина контактного нажатия автоматически компенсирует рассеивание дуги, которое достаточно мало.
Описание и номинальные параметры HVF тип
| Тип, №.'" | HVF | HVF | HVF | HVF | HVF | HVF | HVF | HVF | |||||||||
| 1140* | 1150* | 1160* | 1170* | 2140* | 2150* | 2160 * | 2170 * | ||||||||||
| Применимые стандарты | IEC 62271-100 | ||||||||||||||||
| Номинальное напряжение (кВ) | 7.2 | 12 | |||||||||||||||
| Частота(Гц) | 50/60 | ||||||||||||||||
| Номинальный ток (А) | 630 1250 | 630 1250 4. 2000 | 630 1250 4. 2000 2500 3150 | 630 1250 3150 4000 | 630 1250 | 630 1250 4. 2000 | 630 1250 4. 2000 2500 3150 | 630 1250 3150 4000 | |||||||||
| Номинальный ток отключения цепи КЗ (кА) | 25 | 31.5 | 40 | 50 | 25 | 31.5 | 40 | 50 | |||||||||
| Номинальный ток включения цепи КЗ (кА) | 65 | 82 | 104 | 130 | 65 | 82 | 104 | 130 | |||||||||
| Кратковременный выдерживаемый ток за 3 сек (кА) | 25 | 31.5 | 40 | 50 | 25 | 31.5 | 40 | 50 | |||||||||
| Выдерживаемое напряжение промышленной частоты (кВ, 1 мин.) | 20 | 28/42 | |||||||||||||||
| Выдерживаемое импульсное напряжение (кВ,1.2х50 ) | 60 | 75 | |||||||||||||||
| Рабочая нагрузка | O - 0.3 сек - CO - 3 мин - CO / CO - 15 сек | - CO | |||||||||||||||
| Время замыкания (мс, при постоянном токе 110В) | 55 | 54 | 55 | 54 | |||||||||||||
| Время размыкания (мс, при постоянном токе 110В) | 32 | 36 | 32 | 36 | |||||||||||||
| Время размыкания (циклы) | 3 | ||||||||||||||||
| Замыкание | Система | Пружинный механизм с запасенной энергией | |||||||||||||||
| Напряжение питания (В) | Постоянный ток 24, 48, 60, 110, 125, 220/ переменный ток 110, 125, 220 | ||||||||||||||||
| Ток (А) | См. Табл | . 3 (стр. 15) | |||||||||||||||
| Управление замыканием | Система размыкания | Шунтовый расцепитель | |||||||||||||||
| и размыканием | Напряжение питания (В) | Постоянный ток 48, 60, 110, 125, 220/ переменный ток 110, 125, 220 | |||||||||||||||
| Ток (А) | См. Табл | . 3 (стр. 15) | |||||||||||||||
| Эксплуатационный ресурс (раз) | Механическое управление | 30 000 | 20 000 | 30 000 | 20 000 | ||||||||||||
| Электроуправление | См. Табл. 2 (стр. 14) | 20 000 | См. Табл. 2 (стр. 14) | 20 000 | |||||||||||||
| Свободные контакты | 4NO+4NC (Макс. 101\10+101\10+1Вт) | ||||||||||||||||
| Вес (кг) (основная часть) | 1. 110 2. 110 | 1. 110 2. 110 4. 130 | 115 115 4. 130 145 145 | 1. 200 2. 200 250 250 | 1. 110 2. 110 | 1. 110 2. 110 4. 130 | 115 115 4. 130 145 145 | 1. 200 2. 200 250 250 | |||||||||
| Тип, №.11 | HVF314* | HVF315*I | HVF316* | HVF611 * | HVF614* | HVF714* | HVF705* | ||||||||||
| Применимые стандарты | IEC 62271-100 | ||||||||||||||||
| Номинальное напряжение (кВ) | 17.5 24 / 25.8 36 36 | ||||||||||||||||
| Частота(Гц) | 50 / 60 | ||||||||||||||||
| Номинальный ток (А) | 630 1250 | 630 1250 4. 2000 | 630 1250 4. 2000 2500 3150 | 630 1250 | 630 1250 4. 2000 | 2. 1250 4. 2000 | 2. 1250 2500 3150 | ||||||||||
| Номинальный ток отключения цепи КЗ (кА) | 25 | 31.5 | 40 | 12.5 | 25 | 25 | 31.5 | ||||||||||
| Номинальный ток включения цепи КЗ (кА) | 65 | 82 | 104 | 32.5 | 65 | 65 | 82 | ||||||||||
| Кратковременный выдерживаемый ток за 3 сек (кА) | 25 | 31.5 | 40 | 12.5 | 25 | 25 | 31.5 | ||||||||||
| Выдерживаемое напряжение промышленной частоты (кВ, 1 мин.) | 38 | 50 / 65 2) | 70 | 70 | |||||||||||||
| Выдерживаемое импульсное напряжение (кВ,1.2х50 ) | 95 | 125 | 170 | 170 | |||||||||||||
| Рабочая нагрузка | O - 0.3 сек - CO - 3 мин - CO / CO - 15 сек - CO | ||||||||||||||||
| Время замыкания (мс, при постоянном токе 110В) | 52 | 68 | 75 | 62 | |||||||||||||
| Время размыкания (мс, при постоянном токе 110В) | 32 | 45 | 42 | ||||||||||||||
| Время размыкания (циклы) | 3 | 5 | 5 | ||||||||||||||
| Замыкание | Система | Пружинный механизм с запасенной энергией | |||||||||||||||
| Напряжение питания(В) | Постоянный ток 48, 60, 110, 125 / переменный ток 110, 125, 220 | ||||||||||||||||
| Ток (А) | См. Табл. 3 (стр. 15) | ||||||||||||||||
| Управление замыканием | Система размыкания | Шунтовый расцепитель | |||||||||||||||
| и размыкание м | Напряжение питания(В) | Постоянный ток 48, 60, 110, 125, 220 / переменный ток 110, 125, 220 | |||||||||||||||
| Ток (А) | См. Табл. 3 (стр. 15) | ||||||||||||||||
| Эксплуатационный ресурс (раз) | Механическое управление | 30,000 | |||||||||||||||
| Электроуправление | См. Табл. 2 (стр. 14) | ||||||||||||||||
| Свободные контакты | 4NO+4NC (Макс. 10NO+10NC+1W) | ||||||||||||||||
| Вес (кг) (основная часть) | 1. 120 2. 120 | 1. 120 2. 120 4. 135 | 130 130 4. 145 6. 160 7. 160 | 130 130 | 130 130 4. 145 | 2. 340 6. 400 | |||||||||||
* 1) Впишите номер в квадрат"*". Номер должен быть указан в соответствии со строкой «Номинальный ток. 2) Выдерживаемое напряжение промышленной частоты может быть 65 кВ (по заказу)
Описание и номинальные параметры
| Тип, №.11 | HVF204* | ||||||
| Применимые стандарты | ANSI C 37.09 | IEC 60056 (KR, GL) | IEC 60056 (KR, GL) | ||||
| Номинальное напряжение(кВ) | 4.76 15 38 | 7.2 | 12 | ||||
| Частота(Гц) | 50 / 60 | ||||||
| Номинальный ток (А) | 2. 1200 8. 4000 | 2. 1200 4. 2000 | 2. 1200 4. 2000 2500 3000 | 2. 1200 4. 2000 2500 3000 | 630 1250 4. 2000 | 630 1250 4. 2000 | |
| Номинальный ток отключения цепи КЗ (кА) | 50 | 40 | 31.5 | 40 | 31.5 | 25 | |
| Номинальный ток включения цепи КЗ (кА) | 130 | 104 | 82 | 104 | 82 | 65 | |
| Кратковременный выдерживаемый ток за 3 сек (кА) | 50 (2 sec) | 40 (2 sec) | 31.5 (3 sec) | 40 (3 sec) | 31.5 (3 sec) | 25 (3 sec) | |
| Выдерживаемое напряжение промышленной частоты (кВ, 1 мин.) | 19 | 36 | 80 | 80 | 20 | 28 | |
| Выдерживаемое импульсное напряжение (кВ,1.2х50 ) | 60 | 95 | 150 | 150 | 60 | 75 | |
| Рабочая нагрузка | O - 15 сек - CO - 3 мин - CO | O - 0.3 сек - CO - 3 мин - CO | |||||
| Время замыкания (мс, при постоянном токе 110В) | 75 | 75 | 75 | 75 | 75 | 75 | |
| Время размыкания (мс, при постоянном токе 110В) | 60 | 60 | 50 | 50 | 60 | 60 | |
| Время размыкания (циклы) | 5 | ||||||
| Замыкание | Система | Пружинный механизм с запасенной энергией | |||||
| Напряжение питания (В) | Постоянный ток 24, 48, 60, 110, 125 / переменный ток 110, 125, 220 | ||||||
| Ток (А) | См. Табл. 3 (стр. 15) | ||||||
| Управление замыканием | Система размыкания | Шунтовый расцепитель | |||||
| Напряжение питания (В) | Постоянный ток 24, 48, 60, 110, 125, 220 / переменный ток 110, 125, 220 | ||||||
| Ток (А) | См. Табл. 3 (стр. 15) | ||||||
| Эксплуатационный | Механическое управление | 30,000 20,000 30,000 | |||||
| Электроуправление | См. Табл. 2 (стр. 14) | ||||||
| Свободные контакты | 4NO+4NC (Макс. 10N0+10NC+1 Вт) | ||||||
| Вес (кг) (основная часть) | 2. 165 8. 200 | 2. 170 4. 190 | 2. 340 4. 365 400 400 | 2. 340 4. 365 300 400 | 150 160 4. 160 | 150 160 4. 160 | |
* 1) * 1) Впишите номер в квадрат"СТ'. Номер должен быть указан в соответствии со строкой «Номинальный ток..
HVF705* тип может быть применим к стандарту IEC 62271-100.
Типы и номинальные значения
| Тип, №. | HVF224* HVF225* HVF226* HVF611* HVF614* HVF725* | ||||||
| Применимые стандарты | GOST-R 52565-06 / IEC 62271 -100 | ||||||
| Номинальное напряжение (кВ) | 12 24 40.5 | ||||||
| Частота(Гц) | 50 | ||||||
| Номинальный ток (А) | 630 1250 | 2. 1250 4. 2000 | 2. 1250 4. 2000 2500 3150 | 630 1250 | 630 1250 4. 2000 | 2. 1250 4. 2000 2500 3150 | |
| Номинальный ток отключения цепи КЗ (кА) | 25 | 31.5 | 40 | 12.5 | 25 | 31.5 | |
| Номинальный ток включения цепи КЗ (кА) | 65 | 82 | 104 | 32.5 | 65 | 81.9 | |
| Кратковременный выдерживаемый ток за 3 сек (кА) | 25 | 31.5 | 40 | 12.5 | 25 | 31.5 | |
| Выдерживаемое напряжение промышленной частоты (кВ, 1 мин.) | 42 | 65 | 95 | ||||
| Выдерживаемое импульсное напряжение (кВ,1.2х50 ) | 75 | 125 | 190 | ||||
| Рабочая нагрузка | O - 0.3 сек - CO - 3 мин - CO / CO - 15 сек - CO | ||||||
| Время замыкания (мс, при постоянном токе 110В) | 55 | 68 | 70 | ||||
| Время размыкания (мс, при постоянном токе 110В) | 32 | 32 | 40 | ||||
| Время размыкания (циклы) | 3 | 3 | 5 | ||||
| Замыкание | Система | Пружинный механизм с запасенной энергией | |||||
| Напряжение питания(В) | Постоянный ток 48, 60, 110, 125, 220 / переменный ток 110, 125, 220 | ||||||
| Ток (А) | См. Табл. 3 (стр. 15) | ||||||
| Управление замыканием и размыкание м | Система размыкания | Шунтовый расцепитель | |||||
| Напряжение питания(В) | Постоянный ток 48, 60, 110, 125, 220 / переменный ток 110, 125, 220 | ||||||
| Ток (А) | См. Табл. 3 (стр. 15) | ||||||
| Эксплуатационный ресурс (раз) | Механическое управление | 30,000 20,000 | |||||
| Электроуправление | См. Табл. 2 (стр. 14) | ||||||
| Свободные контакты | 4NO+4NC (Макс. 10NO+10NC+1W) | ||||||
| Вес (кг) (основная часть) | 1. 110 2. 110 | 2. 110 4. 130 | 2. 115 4. 130 145 145 | 130 130 | 130 130 4. 145 | 2. 280 4. 300 340 360 | |
