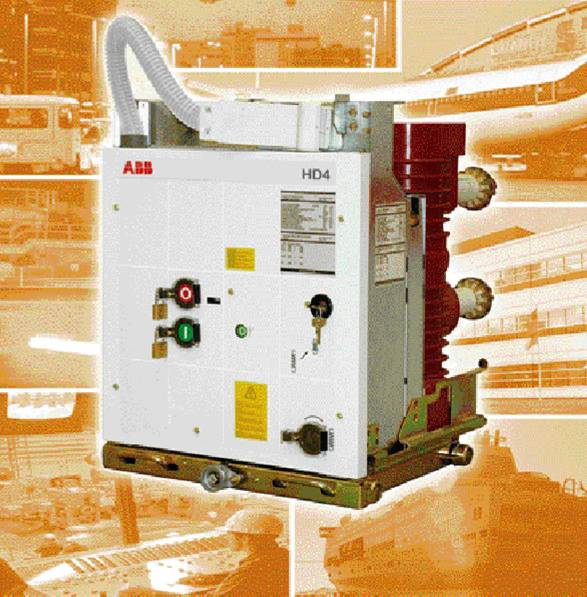

HD4 - элегазовые выключатели АББ, соответствующие стандартам МЭК и ГОСТ

Выключатели среднего напряжения с элегазовой изоляцией 12 ... 40.5 кВ - 630 ... 3600А - 16 ... 50 кА

Выключатели среднего напряжения HD4, производства АББ, используют элегаз (SF6) в качестве изоляционной среды и для гашения дуги.

Отключение в SF6 происходит без срезов тока и генерирования перенапряжений. Это гарантирует большой ресурс выключателю и ограниченные динамические , электрические и тепловые нагрузки на установку.

Полюса выключателя, содержащие дугогасительные части, являются системами, сохраняющими давление в течении всего срока службы (IEC 62271-100 и CEI 17-1) и не требующими обслуживания. Тип привода ESH с запасенной энергией имеет свободные расцепители и позволяют совершать операции отключение и включение независимо от действий оператора.

Привод и полюса размещены на металлической раме, которая одновременно является опорой для передачи движения к подвижным контактам. Выкатные версии выключателей размещаются на тележках для их вкатывания и выкатывания в КРУ или кассету.

Легкая и компактная структура выключателя гарантирует большую стойкость и превосходную механическую надежность.

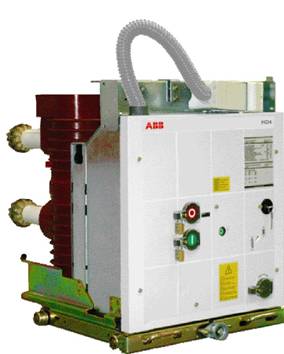

Имеющиеся версии

Имеются фиксированные и выкатные версии HD4 с фронтальным расположением привода. Выкатные версии выпускаются для: кассет CBE, монтажных панелей CBF, модулей PowerCube и КРУ UniGear ZS1.

Техника отключения с автодутьем

Техника гашения дуги без срезов тока

Нет повторных пробоев после отключения

Быстрое восстановление дугогасящих и электроизоляционных свойств

Напряжения изоляции выдерживается даже при нулевом относительном избыточном давлении(*)

Отключение до 30% номинального тока отключения даже при нулевом избыточном относительном давлении (*)

Полюса не требуют обслуживания весь срок службы

Троекратная проверка утечек газа каждого аппарата при изготовлении

Компактные размеры

Фиксированная и выкатная версии

Привод с накоплением энергии, устройством против "прыгания", как стандартное исполнение всей серии выключателей

Механические блокировки против неправильных действий

Простая персонализация благодаря набору аксессуаров

Легкий монтаж

Устройство контроля давления газа SF6

*Вплоть до 24 кВ.

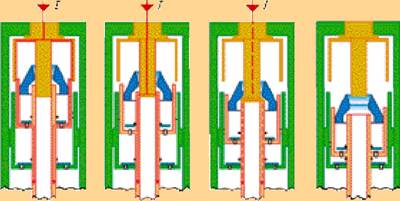

Размыкание дугогасительных контактов

Размыкание главных контактов

Нет обрыва дуги, так как ток начинает протекать через дугогасительные контакты. При движении контактов вниз подвижная часть сжимает газ в нижней камере. Сжатый газ истекает из нижней в верхнюю камеру и давление газа выравнивается. Размыкание дугогасительных контактов

Ток протекает через дугу на дугогасительных контактах. Газ не может истекать через сопло, т.к. оно закрыто неподвижным дугогасительным контактом, а также через внутреннюю полость подвижного контакта, потому что дуга ее закупоривает.

при малых токах - при прохождении тока через ноль дуга гаснет, газ истекает через контакты. Сгенерированное низкое давление газа не может срезать ток, но обеспечивает восстановление электрической прочности между контактами, препятствуя пробою при восстановлении напряжения.

при больших токах -волна сгенерированного дугой давления закрывает клапан между двумя объемами камеры и выключатель становится выключателем с автодутьем. Давление в верхнем объеме растет из-за нагрева газа и его молекулярной диссоциации при высокой температуре. Рост давления пропорционален току в дуге и гарантирует его отключение при первом переходе через ноль.

Выключатель включен Размыкание главных контактов Выключатель отключен Выключатель отключен

После гашения дуги давление, сгенерированное в верхнем объеме, понижается, т.к. газ истекает через контакты. Клапан открывается и свежий поток газа поступает в отключающую камеру. Аппарат снова готов к включению и отключению своего максимального тока.

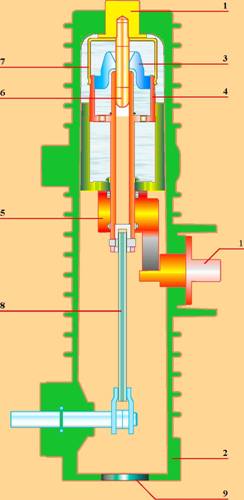

1 Неподвижный дугогасительный контакт

2 Главный неподвижный контакт

3 Изоляционная тяга

4 Защитный клапан от повышения давления

5 Вывод

6 Изоляционный корпус

7 Сопло

8 Главный подвижный контакт

9 Подвижный дугогасительный контакт

расширения старых исполнений, когда изоляционные материалы двигателя, кабеля и т. п. могут быть особо чувствительны к электрическим нагрузкам.

Техника гашения

Гашения выключателей HD4 базируется на основе компрессионной техники и технике автодутья для получения наилучших характеристик при всех значениях тока с минимальным временем дуги и плавным ее гашением без срезов, пробоев и коммутационных перенапряжений. Серия HD4 привнесла в среднее напряжение преимущества техники автодутья уже используемой в аппаратах высокого напряжения.

Стандарты и подтверждения

Выключатели HD4 соответствуют EC 62271-100, CEI 17-1 file 1375, стандартам основных промышленно развитых стран, в частности стандартам России. Они испытаны, что гарантирует безопасность и надежность аппаратов в эксплуатации.

Типовые испытания: на нагрев, испытания изоляции, токами КЗ на термическую и динамическую стойкость, на механическую надежность, на коммутационную способность;

Приемо-сдаточные испытания: испытания изоляции главных и вторичных цепей напряжением 50 Гц, измерение сопротивления главных цепей, механическое и электрическое оперирование.

Выключатели HD4 испытаны в соответствии с требованиями IEC 62271-100 (class E2 - table 21) и могут быть использованы в воздушных линиях с БАПВ. Они соответствуют требованиям стандартов России в части безопасности. Имеются также версии выключателя полностью соответствующие ГОСТ 687-78 (см. далее).

Безопасность обслуживания

Благодаря наличию целого ряда механических и электрических блокировок (по требованию), на базе выключателей HD4 могут быть созданы безопасные шкафы КРУ Блокирующие устройства созданы для препятствия неправильным действиям оператора и осуществления контроля установки, гарантируя максимальную безопасность эксплуатирующего персонала.

Посеребренные токоотводы и разъемные контакты.

Выкатной выключатель с устройством вкатывания/выкатывания при закрытой двери.

Аксессуары

Выключатели HD4 могут комплектоваться рядом аксессуаров, полностью удовлетворяющих всем требованиям применения выключателей. Привод одного типа для всей серии выключателей, имеющий стандартный набор аксессуаров и запчастей, легко определяемых и заказываемых . Простое применение, обслуживание и эксплуатация HD4 требует минимальных ресурсов.

Привод ESH

Единая конструкция для целой серии.

Одинаковый набор аксессуаров для всех типов выключателей HD4.

Строго фиксированные места для аксессуаров, облегчающие их монтаж и замену.

Снабжение аксессуаров кабельными разъемами.

Защитное реле типа PR512, устанавливаемое в КРУ, для защиты установок.

В базовой версии PR512 выполняет следующие функции:

50-51-50N-51N защита

измерение тока с выводом на дисплей максимального значения между фазами

диалог.

Для получения информации о PR512 пожалуйста обратитесь к техническому каталогу 649092.

Маркировочная табличка на передней панели со всеми характеристиками для идентификации выключателя.

Все управляющие и сигнализирующие устройства на

передней панели выключателя.

Примененные блокировки, препятствующие

неправильным действиям операторов.

Устройство против "прыгания", которым всегда снабжен

привод.

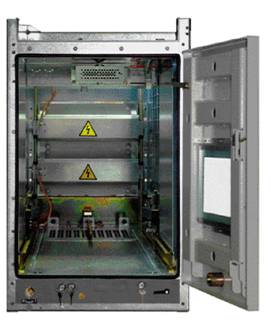

Кассеты CBE

Кассеты CBE с выкатными выключателями HD4 могут быть легко использованы для создания шкафов КРУ

Они соответствуют IEC 62271-100/CEI 17-1 - file 1375 и IEC 60298/ CEI 17-6 file 2056.

Имеются исполнения на напряжения до 24 кВ, с номинальным током до 3150 А (3150 А только для 12 кВ с усиленной вентиляцией, обеспечиваемой заказчиком) и сквозным током КЗ до 50 кА. Разработанные и сконструированные для практического применения кассеты CBE обеспечивают максимальную безопасность. Они могут снабжаться рядом аксессуаров для адаптации КРУ к характеристикам установки. Основные характеристики следующие:

стандартизированная конструкция

ограниченные габариты и вес

заранее установленные механические и электрические соединения

механические и электромеханические блокировки

вкатывание/выкатывание при закрытой двери

заземлитель с включающей способностью (по заказу)

(*) Номинальный ток в КРУ с усиленной вентиляцией (обеспечивается заказчиком) - только до 12 кВ.

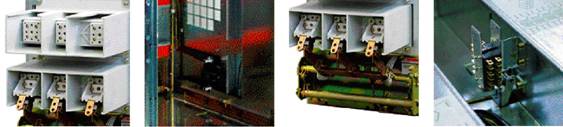

Моноблок с выводами для легкого подсоединения силовой цепи.

Металлические защитные шторки, управляемые автоматически при движении выключателя.

Заземлитель (если заказан), управляемый с передней стороны, сблокированный с выключателем.

Специальный контакт, сигнализирующий вкаченное/выкаченное положение выключателя.

надежное устройство, препятствующее ручному открытию защитных шторок.

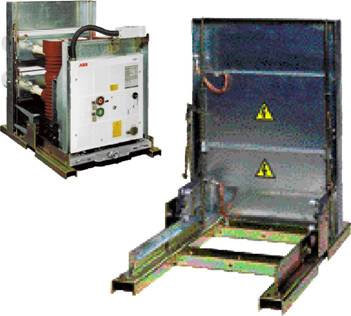

Монтажная панель CBF

Серия CBF состоит из основания с направляющими для вкатывания/выкатывания выключателя и вертикальной панели с изоляционными моноблоками с силовыми неподвижными контактами и металлическими защитными шторками на ней, управляемыми выключателем при его вкатывании/выкатывании. Монтажные панели выполнены без боковых стенок и выступающих болтов, что позволяет их встравание в отсек заводской сборки такой же ширины, как и CBF.

Основание, направляющие и вертикальная панель с моноблоками и шторками обычно упакованы отдельно для упрощения хранения. Сборка и установка в отсек просты и описаны в отдельной инструкции по сборке.

Модули изготовлены из оцинкованной стали.

Могут быть собраны различные варианты компонентов, используя обычный инструмент и ограниченное число болтов и гаек. Мощные контакты токоотводов посеребрены и готовы для присоединения шин с помощью болтов (шины и болты обеспечиваются заказчиком).

Техническая документация

Для изучения технических аспектов и применения HD4 пожалуйста обращайтесь к следующим публикациям:

Модули PowerCube

КРУ UniGear ZS1

КРУ ZSS.2/модуль PowerBloc

REF542plus

Устройство защиты PR512.

Система качества

Соответствует ISO 9001 и сертифицирована независимой организацией.

Испытательные лаборатории

Соответствуют UNI CEI EN ISO/IEC 17025 и аккредитованы независимой организацией.

Система охраны труда и техника безопасности

Соответствует OHSAS 18001 и аттестована независимой организацией.

Система управления окружающей средой

Соответствует ISO 14001 и аттестована независимой организацией.
