CBE31 2500 А - 3150 А (2) CBE51 2500 А

CBE11 630-1250 A CBE21 1600 A CBE31 2000 A CBE41 630-1250 A CBE51 1600-2000 A

Кожухи (только для 24 кВ).

Медная посеребренная контактная поверхность.

Несущая изоляционная поверхность.

N.B. Габаритные размеры и сборочные элементы приведены в деталях в сопроводительных документах на кассету. Детальные чертежи могут быть заказаны до поставки, для того чтобы металлические элементы КРУ могли быть приготовлены заранее.

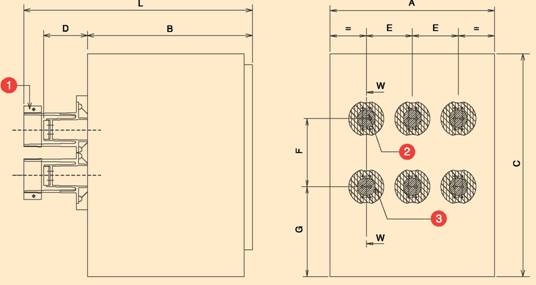

CBE кассеты без заземлителя для выключателей HD4/C

(1) Плоские двойные; (2) 3150 A с усиленной вентиляцией, 12 кВ только.

A Подсоединение к трансформатору тока (CT), размещаемому на задней стенке КРУ B Подсоединение делается, если нет трансформатора тока (CT), способного выдержать ток

N.B. Габаритные размеры и сборочные элементы приводятся в деталях в сопроводительных документах на кассету. Детальные чертежи могут быть заказаны до поставки, для того чтобы могли быть приготовлены заранее металлические элементы КРУ.

включения заземлителя.

Кожухи (только для 24 кВ).

Медная посеребренная контактная поверхность.

Несущая поверхность изоляционная.

Медные подсоединения

Изоляционная пластина.

Несущая изоляционная поверхность.

Нижний вывод.

ST/ZC неподвижный контакт.

6

ГАБАРИТЫ

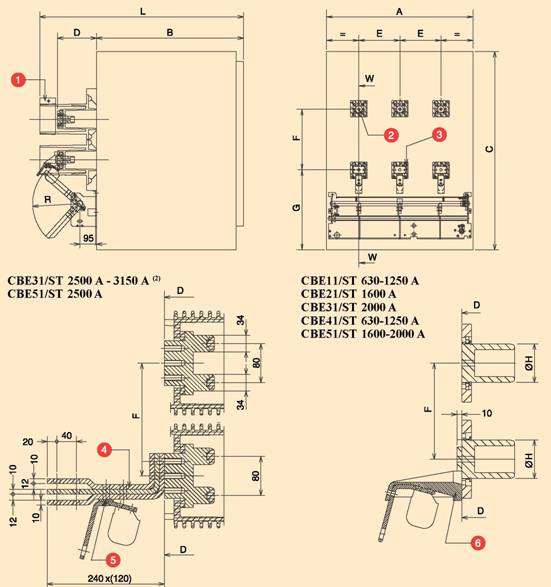

CBE кассеты с заземлителем для выключателей HD4/C

Изолирующий элемент.

(1) Плоские двойные; (2) 3150 А с усиленной вентиляцией, 12 кВ только.
