Применяемые схемы

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

На чертежах (No. 400007) приведены схемы поставляемых заказчику выкатных выключателей до 24 кВ типа HD4/C, HD4/P, HD4/W с разъемом "X".

Схемы для других типов выключателей:

фиксированные выключатели до 24 кВ- 1VCD 400005

HD4/z 40.5 кВ выкатные выключатели - 1VCD 400013.

Схемы выключателей

Всегда помните о развитии продукта и обращайтесь к схемам, поставляемым с каждым выключателем.

Состояние схем управления

Схемы отображены для следующих условий:

Выключатель отключен и вкачен

цепи без напряжения

включающие пружины распущены

ключ блокировки в замке

значение давления газа SF6 - номинальное рабочее (380 кПа абсолютных).

Условные обозначения

СИ = номер схемы

* = см. соответствующее примечание

-BM = Устройство для непрерывного контроля целостности катушки отключающего расцепителя (см. примечание Е)

-BP = Двухуровневое реле давления:

работает при пониженном давлении. При снижении давления с 380 кПа абс. до давления ниже 310 кПа абс. контакты 1112-14 меняют свои положения относительно приведенных на схеме. При восстановлении давления до 340 кПа абс. контакты возвращаются в первоначальное положение.

работает при недостаточном давлении газа. При снижении давления с 380 кПа абс. до давления ниже 280 кПа абс. контакты 21-22-24 меняют свои положения. При восстановлении давления до 310 кПа абс. контакты возвращаются в первоначальные положения.

-KT = Электронное устройство задержки времени срабатывания расцепителя минимального напряжения (см. примечание I)

-KI = Встраиваемое устройство контроля газа: -PG = Зеленая лампочка, указывающая

нормальное давление газа -PR = Красная лампочка, указывающая

недостаточное давление газа -PY = Желтая лампочка, указывающая

пониженное давление газа -KA1 = Вторичное реле, дублирующее контакты реле давления -BP, срабатывающие при пониженном давление газа -KA2 = Вторичное реле, дублирующее контакты реле давления -BP, срабатывающее при недостаточном давлении газа -XB5 = Разъем

-BR51 = Микропроцессорный расцепитель максимального тока типа PR512 (вне выключателя, см. примечание D)

-MS = Двигатель взвода включающих пружин (см.

примечание C) -QB = Выключатель HD4

-BB1.. .-BB3 = Вторичные контакты выключателя (3 из 5) -BB4 = Вторичный проходной контакт (при отключении выключателя замыкается кратковременно ) -BB5 = Контакты сигнализации - расцепитель

напряжения под током/без тока -FB1 = Минивыключатель с термомагнитным расцепителем для защиты двигателя взвода включающих пружин (см. примечание F) -BS1...2 = Переключатель двигателя взвода пружин -BD1 = Контакт положения двери кассеты. Только для HD4/C

-BT3 = Сигнальный контакт положения выключателя

- разомкнут при перемещении выключателя -BT5 = Контакты сигнализации выкаченного положения выключателя (расположены на неподвижной части кассеты: см. контакты -BT2 на схеме 1VCD 400036 рис. 5-6) -BT1 = Контакты сигнализации вкаченного положения

выключателя (см. примечание G) -BT2 = Контакты сигнализации выкаченного положения выключателя (см. примечание G) -SC = Кнопка или контакт включения выключателя -BK = Контакт, управляемый ключом блокировки.

Препятствует электрическому отключению при вкаченной тележке заземления (обязательно для тележки заземления с включающей способностью) -SL1 = Контакт блокировки включения выключателя -SO = Кнопка или контакт отключения выключателя -TR1, -TR2 = Выпрямители-преобразователи для

отключающих расцепителей -MO1 и -MO2 -XB = Разъем вторичных цепей выключателя -XB2.-XB62 = Разъемы аксессуаров -XB1 = Панель выводов КРУ (устанавливается вне выключателя) -MC = Включающий расцепитель -RL1 = Блокирующий магнит привода. При отсутствии напряжения механически препятствует включению выключателя -RL2 = Блокирующий магнит тележки. При отсутствии напряжения механически препятствует вкатыванию и выкатыванию выключателя (возможно ограничения его потребления энергии путем

последовательного подключения кнопки задержки, допускающей управление). -MO1 = Первый отключающий расцепитель (см.

примечание E) -MO2 = Второй отключающий расцепитель (см. примечание E)

-MO3 = Соленоид отключения для PR512 (см. примечание D)

-MU = Расцепитель минимального напряжения мгновенного действия или с электронным устройством задержки времени срабатывания (см. примечание B)

-VF = Фильтр (для напряжения питания постоянного тока 220 В или выше)

Описание схем

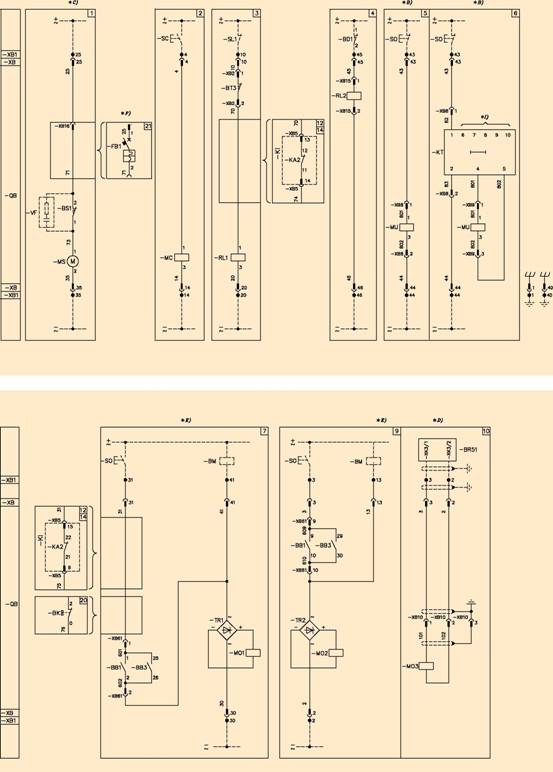

Fig. 1 = Цепь двигателя натяжения пружин (см. примечание C).

Fig. 2 = Включающий расцепитель (механическое устройство против "прыгания").

Fig. 3 = Блокирующий магнит привода.

Препятствует механически включению при отсутствии напряжения питанияю.

Fig. 4 = Блокирующий магнит тележки. При отсутствии напряжения механически препятствует вкатыванию/выкатыванию выключателя (возможно ограничения его потребления энергии путем последовательного подключения кнопки задержки, допускающей управление) (см. примечание H).

Fig. 5 = Расцепитель минимального напряжения без выдержки времени (см. примечание B)

Fig. 6 = Расцепитель минимального напряжения мгновенного действия или с электронным устройством задержки времени срабатывния (см. примечание B и I)

Fig. 7 = Цепь первого отключающего расцепителя с возможностью непрерывного контроля целостности катушки (см. примечание E).

Fig. 9 = Цепь второго отключающего расцепителя с возможностью непрерывного контроля целостности катушки (см. примечание E).

Fig. 10 = Соленоид отключения для размещаемого вне выключателя PR512 (см. примечание D).

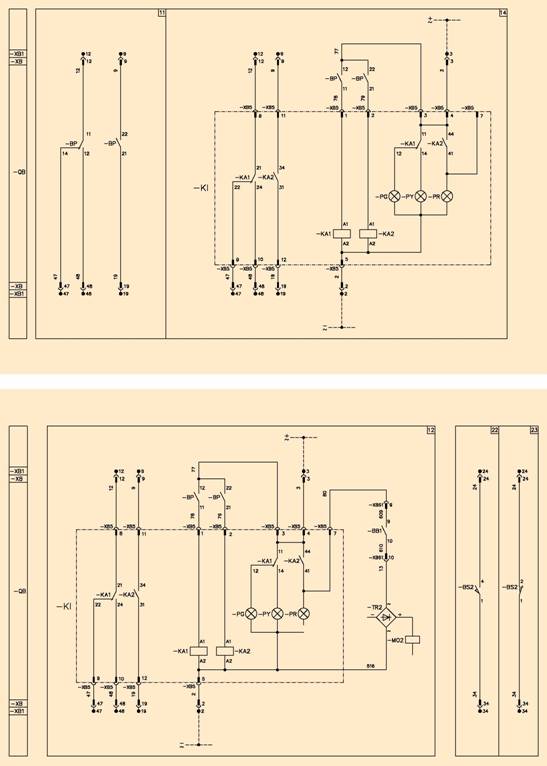

Fig. 11 = Цепь контроля давления газа включает:

контакты контроля нормального, пониженного и недостаточного давления газа.

Fig. 12 = Цепь встроенного контроля давления газа включает:

отключение выключателя посредством реле -MO2 и блокировка включения посредством вторичных контактов реле -KA2 при снижении давления ниже допустимого (обеспечивается блокирующим магнитом fig. 3)

3 светодиода LED для местной индикации нормального, пониженного и недостаточного давления газа

- контакты для контроля нормального,

пониженного и недостаточного давления газа.

Fig. 14 = Цепь встроенного контроля давления газа включает:

блокировку включения и отключения выключателя посредством контактов реле -KA2 при недостаточном давлении газа (обеспечивается блокирующим магнитом

fig. 3)

3 светодиода LED для местной индикации нормального, пониженного и недостаточного давления газа

контакты контроля нормального, пониженного и недостаточного давления газа.

Fig. 20 = Контакт, управляемый ключом блокировки, препятствующий электрическому отключению выключателя при вкаченной заземляющей тележке с заземлителем с включающей способностью. (Обязательно для заземляющей тележки с заземлителем с включающей способностью, если заказан первый отключающий расцепитель -MO1).

Fig. 21 = Минивыключатель с термомагнитным расцепителем для защиты двигателя взвода включающих пружин (см. примечание F).

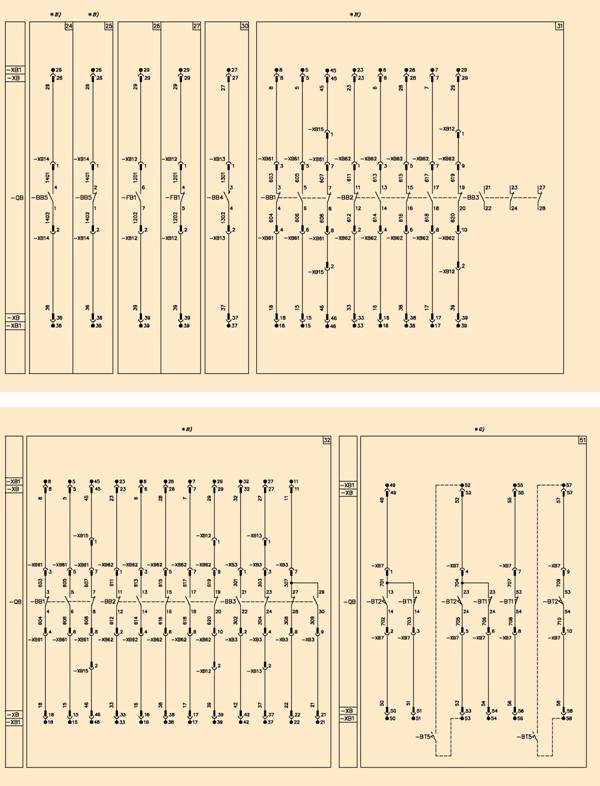

Fig. 22 = Контакт сигнализации - включающие пружины взведены.

Fig. 23 = Контакт сигнализации - включающие пружины не взведены.

Fig. 24 = Контакт сигнализации расцепитель минимального напряжения под напряжением (см. примечание B).

Fig. 25 = Контакт сигнализации расцепитель минимального напряжения обесточен (см. примечание B).

Fig. 26 = Контакт сигнализации-минивыключатель защиты двигателя взвода пружин включен.

Fig. 27 = Контакт сигнализации-минивыключатель защиты двигателя взвода пружин отключен.

Fig. 30 = Проходной контакт, кратковременно замыкающийся при отключении выключателя (-MO1, -MO2, -MO3 и -MU).

Fig. 31 = Вторичные контакты выключателя.

Fig. 32 = Вторичные контакты выключателя.

Fig. 51 = Контакты сигнализации вкаченного и выкаченного положения выключателя. Они поставляются по требованию (см. примечание G).

Несовместимость

Сочетания цепей, приведенных на нижеуказанных рисунках (Fig.), невозможны на одном выключателе:

5 - 6 - 14	9 - 10 - 12 - 20	24 - 25
5 - 6 - 20	11 - 12 - 14	26 - 27
9 - 10 - 12 - 14	22 - 23	31 - 32

Примечания

Выключатели комплектуются только аксессуарами, указанными в заказе. Осуществляя заказ пожалуйста консультируйтесь с каталогом на аппараты .

Расцепитель минимального напряжения может запитываться напряжением со стороны выключателя или от независимого источника. Может быть использован или расцепитель минимального напряжения мгновенного действия или с электронным устройством задержки времени срабатывания (можно выбрать задержку между 0.5 ... 3 с; см. примечание I). Включение выключателя возможно только при наличии питания на расцепителе (включающая блокировка осуществляется механически).

Контакт на fig. 24 или на fig. 25 по требованию. Задержка 50 мс должна устанавливаться между моментом разрешения расцепителя минимального напряжения и включающим расцепителем, когда напряжение питание одно и то же для обоих расцепителей и требуется автоматическое включение выключателя при восстановлении напряжения питания. Это можно осуществить посредством внешней цепи выключателя, включая постоянные контакты включения, контакты приведенные на fig. 24 и задержку времени.

Проверьте мощность вторичной цепи для подтверждения возможности пуска одновременно нескольких двигателей взвода пружин привода. Для снижения чрезмерного потребления необходимо взвести пружины привода вручную до подачи напряжения на вторичные цепи.

Пожалуйста см. схему 401530 для соединения между вторичными цепями выключателя и реле максимального тока PR512, располагаемым в КРУ

Цепь контроля целостности катушки отключающего расцепителя должна использоваться только для этой функции.

При напряжении питания менее чем 220 В, подсоединяйте устройство "Control Coil Continuity" (Контроль целостности катушки) или реле, или сигнальную лампочку с током потребления не более 20 мА.

При напряжении равном или более чем 220 В, подсоединяйте задержку или сигнальную лампочку с током потребления не более 10 мА. Другие применения могут подвергнуть опасности выполняемые расцепителем функций.

Выключатель -FB1 на fig. 21 должен быть всегда, когда двигатель взвода пружин привода 24 В постоянного тока.

При отключении из-за повреждения двигателя до его демонтажа распустите пружины полностью специальной рукояткой.

Контакты (-BT1 and -BT2) на fig. 51 сигнализации положения выключателя располагаются на тележке и доступны по заказу. Однако, применение этих контактов на кассете обычно предусматривается (неподвижная часть): см. схему 401693 для CBE 11 - 21 - 31 и схему 401526 для CBE 41 - 51.

Когда требуется fig. 9, комплект контактов -BB3 к выводам 29-30 на fig. 32 не доступен.

Когда требуются figs. 26-27, контакт -BB2 к выводам 29-30 на figs. 31-32 не доступен. Когда требуется fig. 30, комлект контактов -BB3 к выводам 23-24 на fig. 32 не доступен.

Установите одну из перемычек, чтобы выставить требуемую задержку:

0.5 с: выводы 6-7

с: выводы 6-8 1.5 с: выводы 6-9

с: выводы 6-10

с: без перемычки.

J) Когда требуется fig. 4, 5контакт комплекта -BB1 к выводам 7-8 на figs. 31-32 не доступен.

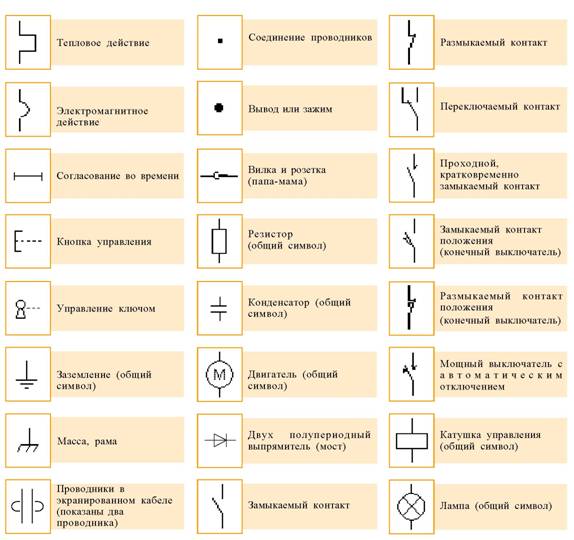

Графические символы для электрических схем (IEC 60617 и CEI 3-14 ... 3-26)

Графические символы для электрических схем

(по требованию)

1 Защитные шторки

2 Розетка разъема вторичных цепей

3 Окно осмотра

4 Привод заземлителя

5 Скользящий контакт заземления

6 Управление заслонкой привода заземлителя

(*) Только для 17.5 кВ.

HD4/C выкатные выключатели для кассет CBE и монтажных панелей CBF
