Заземляющий контакт выключателя (опция)

Болт заземления

Пластина с отверстиями для крепления розетки разъема вторичных цепей в КРУ (по заказу)

Максимальный выступ крепежных болтов

Медный посеребренный контакт

Крепление токоотвода к несущей изоляционной поверхности

Отверстия для крепления

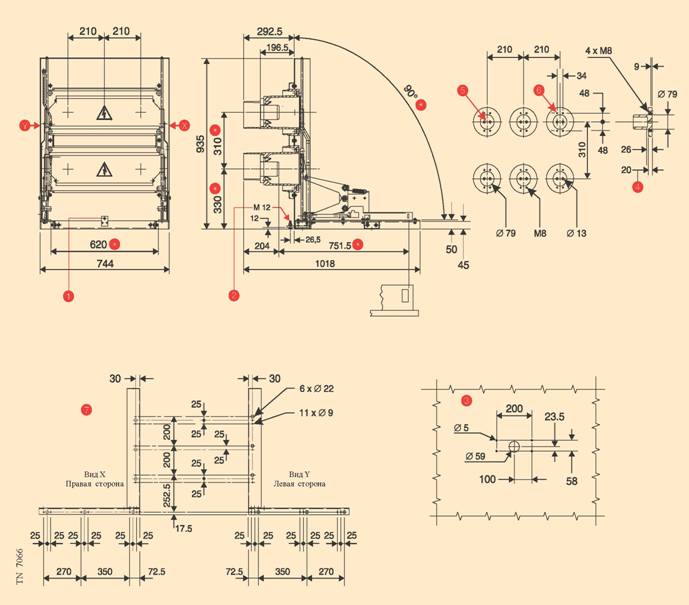

CBF11 монтажные панели - 12-17.5 кВ- A - 31.5 кА

* Справочные размеры (Проверить после сборки).

ГАБАРИТЫ

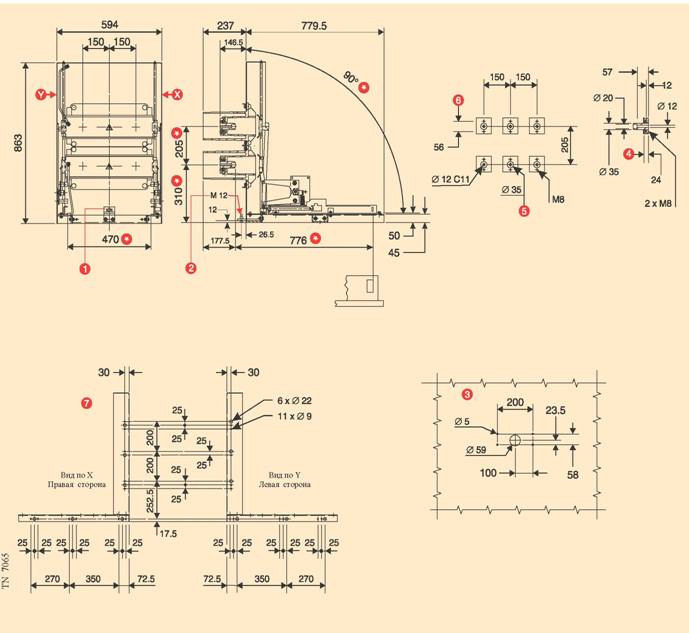

CBF21 модуль - 12-17.5 кВ- 1600 А - 31.5 кА

Заземляющий контакт выключателя (опция)

Болт заземления

Пластина с отверстиями для крепления розетки разъема вторичных цепей в КРУ (по заказу)

Максимальный выступ крепежных болтов

Медный посеребренный контакт

Крепление токоотвода к несущей изоляционной поверхности

Отверстия для крепления

* Справочные размеры (Проверить после сборки).

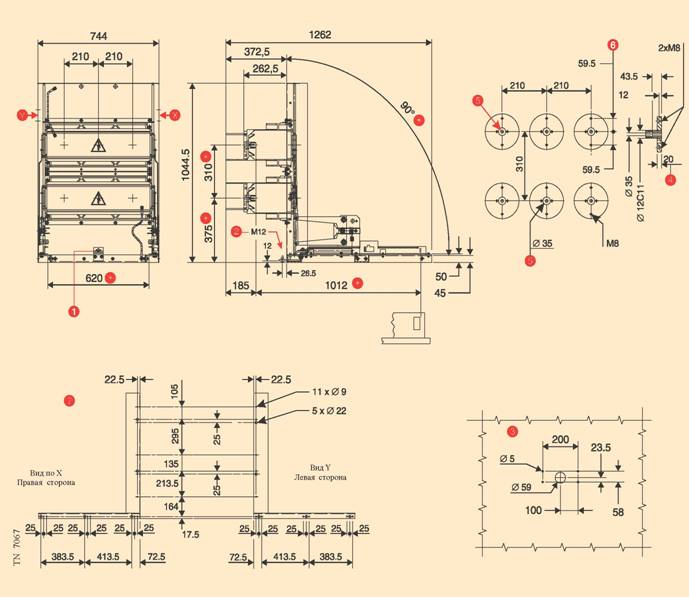

CBF41 модуль - 24 кВ- 1250 А - 25 кА

Заземляющий контакт выключателя (опция)

Болт заземления

Пластина с отверстиями для крепления розетки разъема вторичных цепей в КРУ (по заказу)

Максимальный выступ крепежных болтов

Медный посеребренный контакт

Крепление токоотвода к несущей изоляционной поверхности

Отверстия для крепления

* Справочные размеры (Проверить после сборки).
