ВЫБОР И ЗАКАЗ ВЫКЛЮЧАТЕЛЕЙ

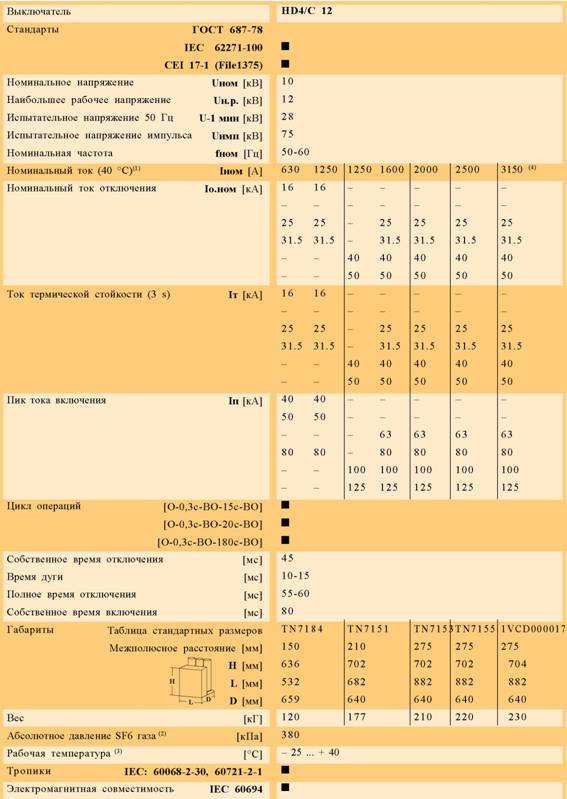

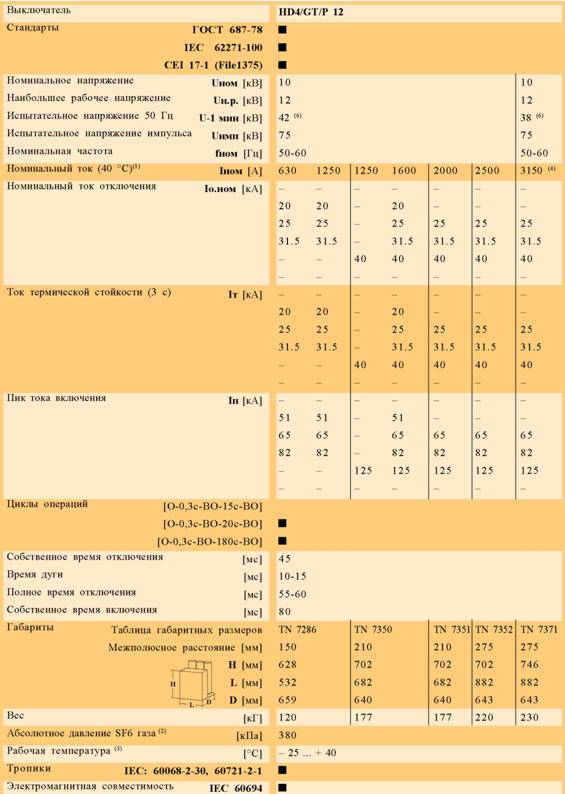

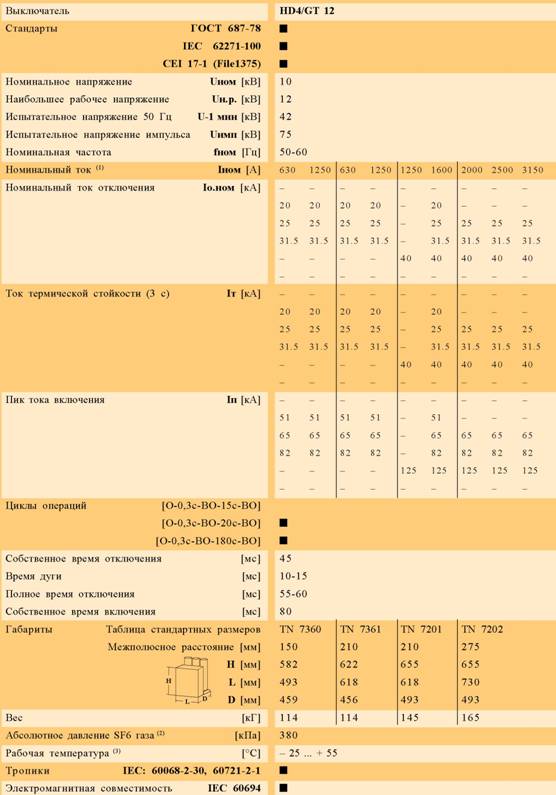

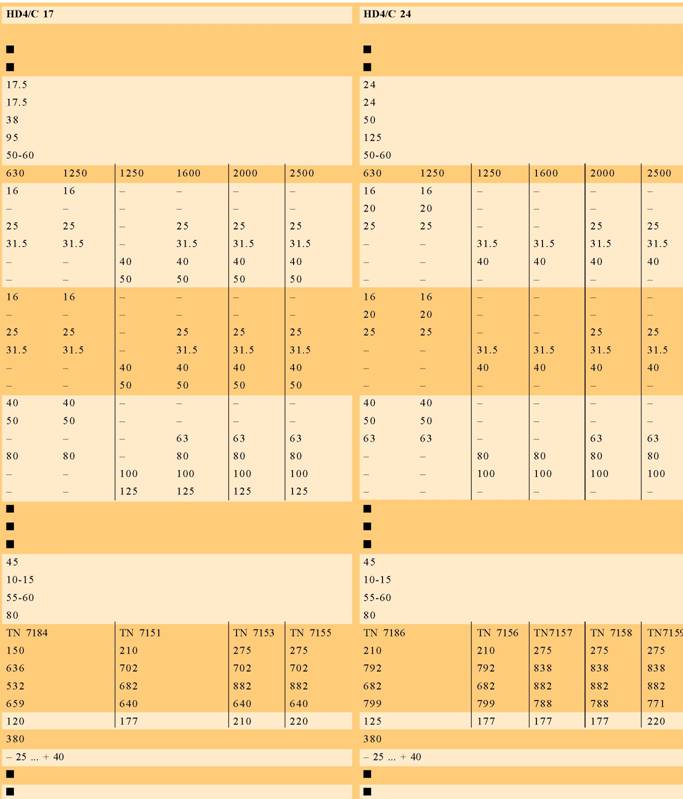

Основные параметры фиксированных выключателей (12 - 17.5 - 24 кВ)

Номинальный ток с естественной вентиляцией при температуре воздуха 40 °C для HD4 17 и HD4 24 и при 55 °C для HD4/GT12.

Номинальное рабочее значение.

Нижнее значение температуры транспортирования и хранения минус 35 °C.

Включая защитные перегородки (по заказу).

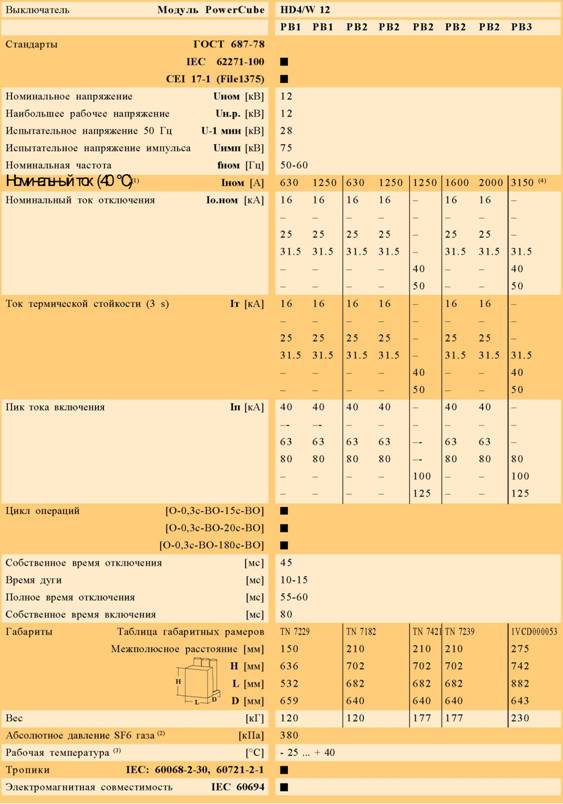

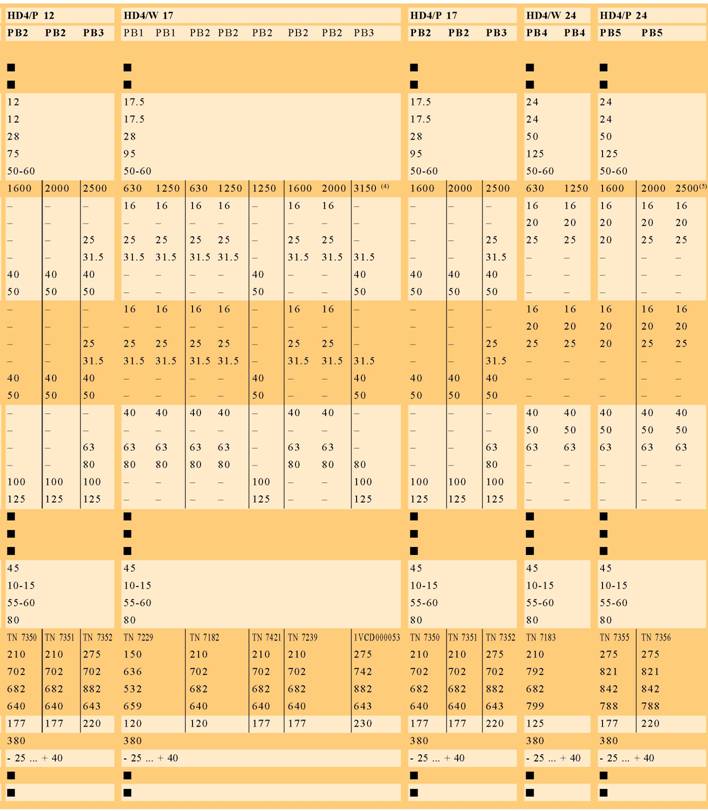

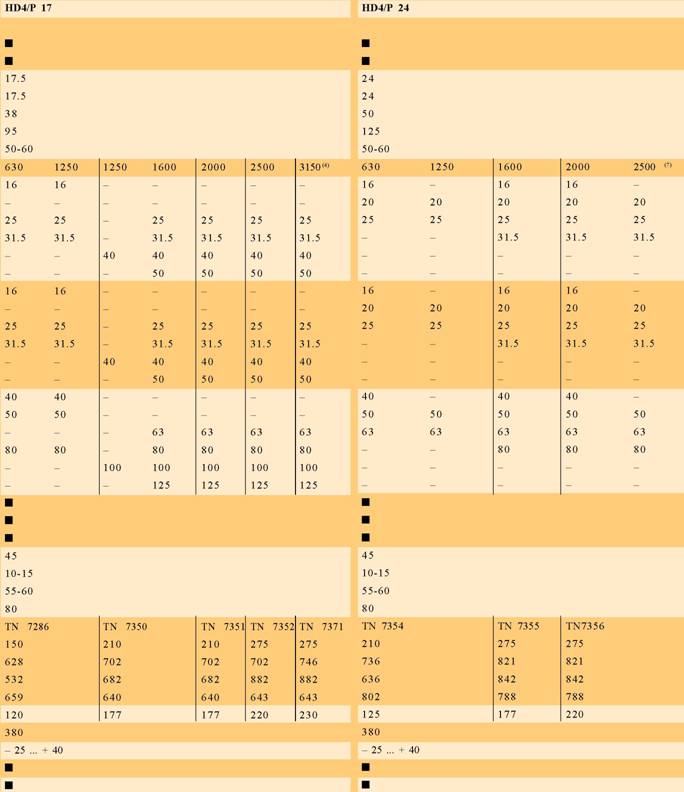

Основные параметры выкатных выключателей для кассет CBE и монтажных панелей CBF (12 - 17.5 - 24 кВ)

Номинальный ток для выкатного выключателя в КРУ и температуре воздуха вне шкафа + 40 °C.

Номинальное рабочее значение.

Нижнее значение температуры транспортирования и хранения минус 35 °C.

Номинальный ток с усиленной вентиляцией (усиленная вентиляция обеспечивается заказчиком)

(5)

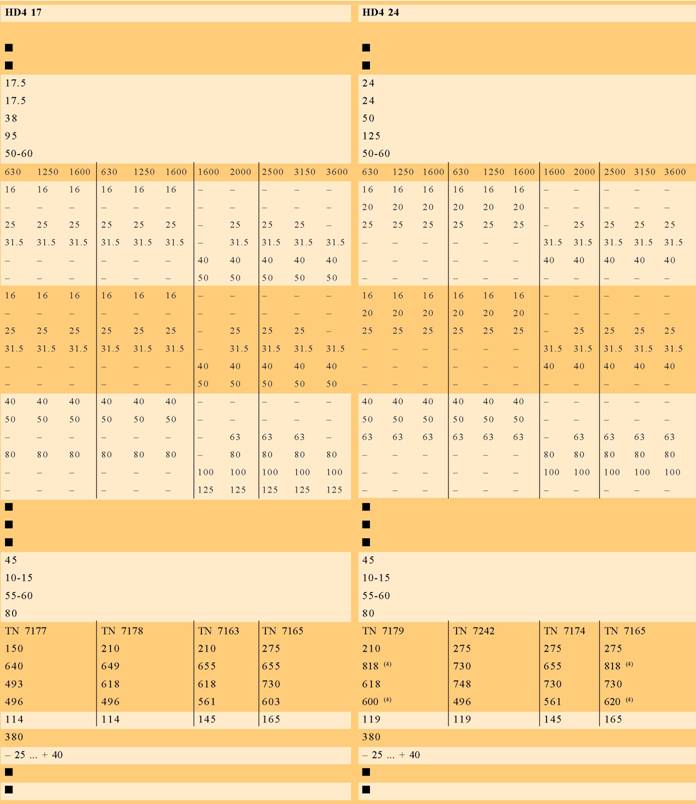

Основные параметры выкатных выключателей для КРУ UniGear типа ZS1 (12 - 17.5 - 24 кВ)

Номинальный ток для выкатного выключателя в КРУ UniGear ZS1 и температуре воздуха вне шкафа + 40 °С.

Номинальное рабочее значение.

Нижнее значение температуры транспортирования и хранения минус 35 °С.

Номинальный ток в КРУ с усиленной вентиляцией.

Блокирующий электромагнит тележки ( - R L 2 ) , препятствующий вкатыванию выключателя с не подсоединенными вторичными цепями - стандартная комплектация.

(6) КРУ UniGear типа ZS1 17.5 кВ.

(7) Номинальный ток в КРУ с усиленной вентиляцией. Без усиленной вентиляции номинальный ток 2300 А.

Основные параметры выкатных выключателей для модулей PowerCube (12 - 17.5 - 24 кВ)

Номинальный ток в КРУ с естественной вентиляцией; 3600 A с одним вентилятором в модуле PB3; 4000 A с одним дополнительным вентилятором, устанавливаемым заказчиком с задней стороны шкафа КРУ (см. Руководство для PowerCube).

Номинальный ток выключателя в КРУ при температуре воздуха вне шкафа + 40 °C.

Номинальное рабочее значение.

Нижнее значение температуры транспортирования и хранения минус 35 °C.

Номинальный ток в КРУ с усиленной вентиляцией.

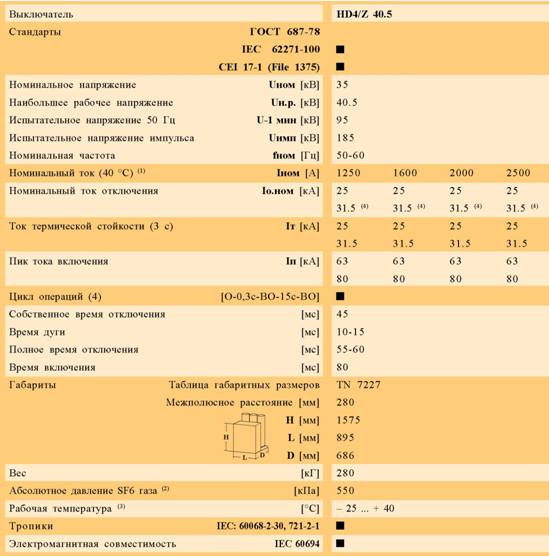

Основные параметры выкатных выключателей для КРУ UniGear типа ZS3.2 (40.5 кВ)

Номинальный ток выключателя в КРУ UniGear типа ZS3.2. при температуре воздуха вне шкафа + 40 °C.

Номинальное рабочее значение.

Нижнее значение температуры транспортирования и хранения минус 35 °C.

(5) Цикл операций 0-0.3sec-C0-3min-C0 для номинального тока отключения То.ном = 31.5 kA.

Стандартное оборудование

Базовая версия - всегда треполюсный выключатель

имеющий:

привод с ручным взводом включающих пружин

механическое устройство сигнализации - включающие пружины привода взведены/ распущены

механическое устройство сигнализации выключатель включен/отключен

кнопку включения

кнопку отключения

счетчик операций

комплект из 10 разомкнутых/замкнутых вторичных контактов (4 размыкаемых - нормально замкнутых и 3 замыкаемых - нормально разомкнутых)

рычаг ручного натяжения включающих пружин привода (с каждым выключателем).

Дополнение:

для фиксированного выключателя

токоотводы (по заказу для HD4/GT 12)

колодка выводов для вторичных цепей;

для выкатных выключателей

разъемные контакты

шланг с разъемом (только вилка) для вторичных цепей

заземляющий контакт тележки (только для CBE, CBF)

блокировка, препятствующая вкатыванию выключателя с отличающимся номинальным током

рукоятка вкатывания/выкатывания выключателя (количество по числу заказанных выключателей)

блокирующий электромагнит тележки (для версий /Р и /W).

Выводы фиксированного выключателя.

Разъемные контакты выкатного выключателя типа тюльпан.

Плоские разъемные контакты выкатного выключателя.

Рукоятка вкатывания/выкатывания выключателя.

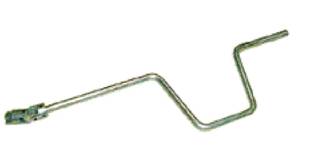

Рукоятка ручного натяжения включающих пружин привода.
