Un номинальное напряжение.
Cosj коэффициент мощности.
Icu Коммутируемый ток
Ps Пиковая мощность (время в скобках).
Pc Длительно потребляемая мощность.
T постоянная времени.
Характеристики электрических принадлежностей
| Отключающий расцепитель (-MO1; -MO2) | Ps | = 125 Вт/ВА (время действия < 45 мс) |
| Un | = 24, 30, 48, 60, 110, 125, 220, 250 В- | |
| Un | = 48, 110, 120 (127), 230 (220/240) В ~ 50 Гц | |
| Un | = 110 (127), 230 (220/240) В ~ 60 Гц | |
| Включающий расцепитель (-MC) | Ps | = 250 Вт/ВА(150 мс) |
| Pc | = 5 Вт/ВА (функция против "прыгания" - работает длительно) | |
| Un | = 24, 30, 48, 60, 110, 125, 220, 250 В- | |
| Un | = 48, 110, 120 (127), 230 (220/240) В ~ 50 Гц | |
| Un | = 110 (127), 230 (220/240) В ~ 60 Гц | |
| Расцепитель миним. напряжения (-MU) | Ps | = 250 Вт/ВА (150 мс) |
| Pc | = 5 Вт/ВА (работает длительно) | |
| Un | = 24, 30, 48, 60, 110, 125, 220, 250 В - | |
| Un | = 48, 110, 120 (127), 230 (220/240) В ~ 50 Гц | |
| Un | = 110 (127), 230 (220/240) В ~ 60 Гц | |
| Мотор-редуктор взвода пружин (-MS) | Ps | = 1500 Вт/ВА (100 мс) |
| Pc | = 400 Вт/ВА (время натяжения пружин 6 с) | |
| Un | = 24, 30, 48, 60, 110, 125, 220, 250 В- | |
| Un | = 48, 110, 120 (127), 230 (220/240) В ~ 50 Гц | |
| Un | = 110 (127), 230 (220/240) В ~ 60 Гц | |
| Блокирующие магниты (-RL1; -RL2) | Ps | = 250 Вт/ВА (150 мс) |
| Pc | = 5 Вт/ВА (длительная работа) | |
| Un | = 24, 30, 48, 60, 110, 125, 220, 250 В - | |
| Un | = 48, 110, 120 (127), 230 (220/240) В ~ 50 Гц | |
| Un | = 110 (127), 230 (220/240) В ~ 60 Гц | |
| Устройство контроля газа с 3 LED | Un | = 24, 30, 48, 60, 110, 125, 220, 250 В - |
| Un | = 48, 110, 120 (127), 230 (220/240) В ~ 50 Гц | |
| Un | = 110 (127), 230 (220/240) В ~ 60 Гц | |
| Вторичные контакты выключателя | Un | = 500 В ~ 220 В - |
| Icu | = 15 А 1.5 А | |
| cos j | = 0.4 | |
| T | = 10 мс | |

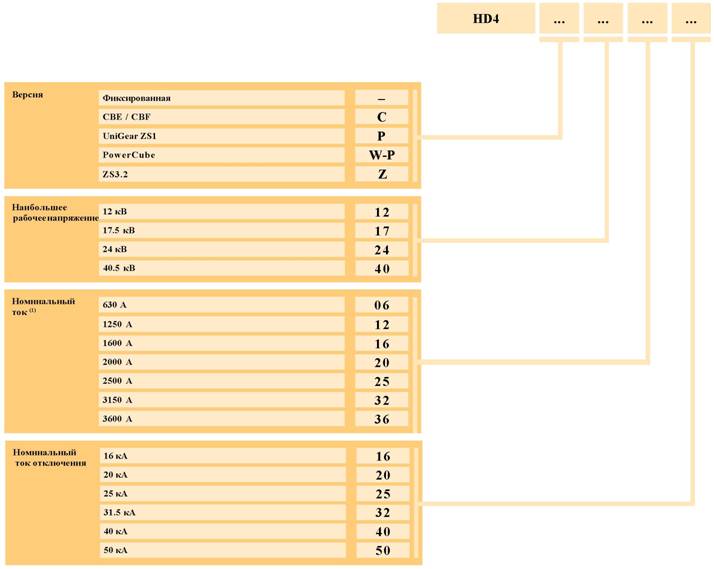

Определение типа выключателя
Определение кода выключателя производится с элементами из нижеприведенной таблицы.
Для правильного определения выключателя необходимо обратиться к таблицам с характеристиками на стр. 12-25.
Выбранный выключатель затем может быть укомплектован приведенными на следующих страницах аксессуарами.
Пример определения
Код HD4/C 12.16.25 определяет выкатной выключатель для кассеты CBE или модуля CBF с наибольшим рабочим напряжением 12 кВ, номинальным током 1600 А и номинальным током отключения 25 кА.
Код HD4/W 24.20.25 определяет выкатной выключатель для модулей PowerCube с наибольшим рабочим напряжением 24 кВ, номинальным током 2000 A и номинальным током отключения 25 кА.
/GT определяет сответствие выключателя требованиям ГОСТ 687-78.
(1)Номинальный ток приведен для фиксированного выключателя в свободном воздухе. Для выкатной версии см. на предыдущих страницах.
Основные параметры
| Кассета | CBE11 | CBE21 | CBE31 | CBE41 | CBE51 | |
| Стандарты | IEC publ. 60056 / 298 CEI 17-1 (file 1375) / 17-6 (file 2056) | |||||
| Номинальное напряжение | ином [кВ] | 10 15 | 10 15 | 10 15 | 20 | 20 |
| Наибольшее рабочее напряжение | ин.р. [кВ] | 12 17.5 | 12 17.5 | 12 17.5 | 24 | 24 |
| Испытательное напряжение 50 Гц U-1 мин [кВ] | 28 38 | 28 38 | 28 38 | 50 | 50 | |
| Испытательное напряжение импульса иимп [кВ] | 75 95 | 75 95 | 75 95 | 125 | 125 | |
| Номинальная частота | Іном [Гц] | 50-60 | 50-60 | 50-60 | 50-60 | 50-60 |
| Номинальный ток (1) Іном (40 °C) [А] | 630 1250 | 1600 | 2000 2500 3150 * | 630 1250 | 1600 2000 2500 | |
| Ток термической стойкости | Іт [кА] | 31.5 | 50 | 50 | 40 | 40 |
| Габариты (включая моноблоки) | L [мм] H [мм] D [мм] | 600 943 752 | 750 1015 752 | 1000 1015 752 | 750 1125 910 | 1000 1125 910 |
| Вес | [кГ] | 120 | 200 | 320 | 225 | 370 |
| Тропики | IEC 721-2-1 | |||||
| Электромагнитная совместимость | EN 50081.../50082... | |||||
| Степень защиты | IP 3X | |||||
*С усиленной вентиляцией (обеспечивается заказчиком); только для 12 kV.
Номинальный ток для кассеты CBE, встроенной в КРУ.

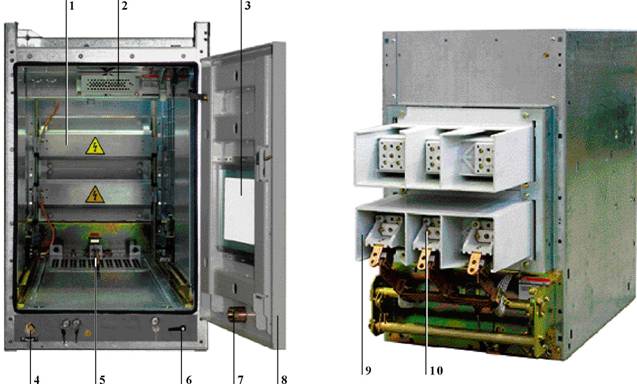

Стандартное оборудование
Основные версии кассет CBE всегда имеют степень защиты IP3X при закрытой двери и IP2X при открытой и изготавливаются в следующем виде:
неокрашенная структура из стальных листов с цинкоаллюминиевым покрытием
дверь окрашена RAL 7035. По требованию при возможности дверь поставляется отдельно с защитой против коррозии (окрашивается заказчиком) с комплектом принадлежностей для установки двери (рукоятка для двери без замка, окно и петли; по заказу рукоятка для двери с замком).
изоляционный моноблок с контактами среднего напряжения
автоматические защитные шторки для главных разъемных контактов с устройством безопасности, препятствующим ручному открытию шторок
скользящий заземляющий контакт
розетка разъема вторичных цепей
блокировка, препятствующая вкатыванию выключателя с отличным номинальным током
маркировочная табличка на выбранном языке. Заземлитель (по заказу), управляемый с передней стороны кассеты, с блокировкой, препятствующей заземлению главной цепи при вкаченном выключателе.
Втулка для рычага управления вкатыванием/ выкатыванием
Дугостойкая дверь
Изоляционные моноблоки 10 Контакты главной цепи
(1) С усиленной вентиляцией (обеспечивается заказчиком).
Таблица сочетания выключатель-кассета
| HD4 выключатель | Кассета | ||||||||
| ин.р. | (кВ) Іо.ном (кА) | Іном (А) | |||||||
| 12 | 16 | 630 | HD4/C | 12.06.16 | CBE11 | ||||
| 1250 | HD4/C | 12.12.16 | |||||||
| 25 | 630 | HD4/C | 12.06.25 | ||||||
| 1250 | HD4/C | 12.12.25 | |||||||
| 31.5 | 630 | HD4/C | 12.06.32 | ||||||
| 1250 | HD4/C | 12.12.32 | |||||||
| 17 | 16 | 630 | HD4/C | 17.06.16 | CBE11 | ||||
| 1250 | HD4/C | 17.12.16 | |||||||
| 25 | 630 | HD4/C | 17.06.25 | ||||||
| 1250 | HD4/C | 17.12.25 | |||||||
| 31.5 | 630 | HD4/C | 17.06.32 | ||||||
| 1250 | HD4/C | 17.12.32 | |||||||
| 12 | 25 | 1600 | HD4/C | 12.16.25 | CBE21 | ||||
| 31.5 | 1600 | HD4/C | 12.16.32 | ||||||
| 40 | 1250 | HD4/C | 12.12.40 | ||||||
| 1600 | HD4/C | 12.16.40 | |||||||
| 50 | 1250 | HD4/C | 12.12.50 | ||||||
| 1600 | HD4/C | 12.16.50 | |||||||
| 17 | 25 | 1600 | HD4/C | 17.16.25 | CBE21 | ||||
| 31.5 | 1600 | HD4/C | 17.16.32 | ||||||
| 40 | 1250 | HD4/C | 17.12.40 | ||||||
| 1600 | HD4/C | 17.16.40 | |||||||
| 50 | 1250 | HD4/C | 17.12.50 | ||||||
| 1600 | HD4/C | 17.16.50 | |||||||
| 12 | 25 | 2000 | HD4/C | 12.20.25 | CBE31 | ||||
| 2500 | HD4/C | 12.25.25 | |||||||
| 3150 (1) | HD4/C | 12.32.25 | |||||||
| 31.5 | 2000 | HD4/C | 12.20.32 | ||||||
| 2500 | HD4/C | 12.25.32 | |||||||
| 3150 (1) | HD4/C | 12.32.32 | |||||||
| 40 | 2000 | HD4/C | 12.20.40 | ||||||
| 2500 | HD4/C | 12.25.40 | |||||||
| 3150 (1) | HD4/C | 12.32.40 | |||||||
| 50 | 2000 | HD4/C | 12.20.50 | ||||||
| 2500 | HD4/C | 12.25.50 | |||||||
| 3150 (1) | HD4/C | 12.32.50 | |||||||
| HD4 выключатель | Кассета | ||||||||
| ин.р. | (кВ) Ікз (кА) | Іном (А) | |||||||
| 17 | 25 | 2000 | HD4/C | 17.20.25 | CBE31 | ||||
| 2500 | HD4/C | 17.25.25 | |||||||
| 31.5 | 2000 | HD4/C | 17.20.32 | ||||||
| 2500 | HD4/C | 17.25.32 | |||||||
| 40 | 2000 | HD4/C | 17.20.40 | ||||||
| 2500 | HD4/C | 17.25.40 | |||||||
| 50 | 2000 | HD4/C | 17.20.50 | ||||||
| 2500 | HD4/C | 17.25.50 | |||||||
| 24 | 16 | 630 | HD4/C | 24.06.16 | CBE41 | ||||
| 1250 | HD4/C | 24.12.16 | |||||||
| 20 | 630 | HD4/C | 24.06.20 | ||||||
| 1250 | HD4/C | 24.12.20 | |||||||
| 25 | 630 | HD4/C | 24.06.25 | ||||||
| 1250 | HD4/C | 24.12.25 | |||||||
| 32 | 1250 | HD4/C | 24.12.32 | ||||||
| 40 | 1250 | HD4/C | 24.12.40 | ||||||
| 24 | 25 | 1600 | HD4/C | 24.16.25 | CBE51 | ||||
| 2000 | HD4/C | 24.20.25 | |||||||
| 2500 | HD4/C | 24.25.25 | |||||||
| 31.5 | 1600 | HD4/C | 24.16.32 | ||||||
| 2000 | HD4/C | 24.20.32 | |||||||
| 2500 | HD4/C | 24.25.32 | |||||||
| 40 | 1600 | HD4/C | 24.16.40 | ||||||
| 2000 | HD4/C | 24.20.40 | |||||||
| 2500 | HD4/C | 24.25.40 | |||||||
Примечания к заказу кассет
Кассета CBE имеется пяти различных размеров (см. таблицу на стр. 26). Каждая кассета имеет две версии:
кассета с заземлителем
кассета без заземлителя.
Заземлитель не аксессуар и не может быть установлен в дальнейшем.
По этой причине сразу при заказе должна быть определена полная комплектация.
Кассеты CBE11 и CBE21 также имеются в исполнении с заземлителем, заранее установленным на
трансформатор тока:
ТТ типа IBR10L для CBE11
ТТ типа IBR20L для CBE21.
Пожалуйста консультируйтесь по любому применению.
Аксессуары
Примечания - Аксессуары с одним и тем же номером - альтернатива друг другу.
- Для выбора аксессуаров, всегда определяйте тип кассеты.
Контакты положения выключателя
CBE 11-21-31 кассеты
1A Группа из 12 сигнальных контактов выключатель выкачен (6 замыкающихся + 6 размыкающихся).
1B Группа из 12 сигнальных контактов выключатель выкачен (10 замыкающихся + 10 размыкающихся).
2A Группа из 12 сигнальных контактов выключатель вкачен (6 замыкающихся + 6 размыкающихся).
2B Группа из 12 сигнальных контактов выключатель вкачен (10 замыкающихся + 10 размыкающихся).
CBE 41-51 кассеты
3A Группа из 6 сигнальных контактов выключатель выкачен (2 замыкающихся + 4 размыкающихся).
4A Группа из 6 сигнальных контактов выключатель вкачен (2 замыкающихся + 4 размыкающихся).
Нагреватель против конденсата
5A 150 Вт - 110/220/380 В переменного или постоянного тока, нагреватель против конденсата для CBE 11.
5B 150 Вт - 110/220/380 В переменного или постоянного тока, нагреватель против конденсата для CBE 21-31-41-51.
Устройство сигнализации напряжения
Устройство сигнализации наличия напряжения (типа VIS) применяется с трансформаторами тока с емкостным делителем и разъемом для подключения или с комплектом из трех опорных изоляторов с емкостным делителем и разъемом (цепи подключения обеспечивает заказчик). Для определения значений емкости обращайтесь к документу T38152.
Блокировки
Механическая блокировка двери.
Электрическая блокировка двери.
Ключи блокировки
9A Ключ блокирующий вкатывание выключателя в CBE 11-21-31.
9B Ключ блокирующий вкатывание выключателя в CBE 41-51.
Аксессуары для перемещения выключателя
10A Подъемная тележка для CBE 11-21-41.
10B Подъемная тележка для CBE 31-51.
11A Пластина для тележки CBE 11.
11B Пластина для тележки CBE 21-41.
11C Пластина для тележки CBE 31-51.
Аксессуары для заземлителя (только для кассет с заземлителем)
Вторичные контакты
Нагеватель против конденсата.
Устройство сигнализации напряжения.
Электрическая блокировка двери (IP30).
Вторичные контакты положения выключателя.
Механическая блокировка двери.
Вторичные контакты заземлитель включен/ отключен.
12A Группа из 5 сигнальных контактов. 12B Группа из 10 сигнальных контактов.
Ключ блокировки
13A Ключ блокировки в отключенном положении. Может быть активирован при отключенном положении заземлителя, препятствуя его включению. Ключ может быть вынут. 13B Ключ блокировки во включенном положении. Может быть активирован при включенном положении заземлителя, препятствуя его отключению. Ключ может быть вынут. 13C Ключ блокировки в отключенном и включенном положении. Объединяет блокировки 13A + 13B.
Электромеханическая блокировка
14A Электромеханическая блокировка на обесточивание кассет CBE 11-21-31. 14B Электромеханическая блокировка на обесточивание кассет CBE 41-51.
Блокировка задней двери
Позволяет выполнить блокировку, позволяющую открыть заднюю дверь только при включенном заземлителе ( ).
Блокирующие ключи для заземлителя.
Электромеханическая блокировка на обесточивание заземлителя.
Рычаг
Рычаг управления.
Параметры электрических аксессуаров
Заземлитель
Вторичные контакты заземлителя
Вторичные контакты сигнализации для CBE 11, 21, 31
