Инспектирование распределительного устройства VOX основывается на МЭК 62271 - 100 (МЭК60056) и МЭК 60694, на которые необходимо ссылаться с целью получения общих данных по данному предмету. Инспектирование основывается на концепции: Инспектирование, Осмотр и Ремонт, как определено стандартом.

Вакуумное распределительное устройство - оборудование которое не требует частого инспектирования, и вакуумные прерыватели, которые герметично закрыты, не требуют эксплуатации во время их срока службы. Они способны выполнить большое количество операции прежде чем появиться необходимость в замене.

Рабочий механизм выключателя и вспомогательные детали имеют характеристики, сходные с характеристиками прерывателя и, как правило, они не требуют каких-либо регулировок во время срока службы выключателя. Единственные регулировки, которые могут потребоваться, связаны с заменой катушек отключения.

Через несколько лет может произойти небольшое изменение цвета бушингов без влияния на гарантированные характеристики. Используйте изопропанол и чистые тряпки чтобы убрать масло с изолирующих_ проводов (только по необходимости).

9.1.1 План осмотра

Осмотр рекомендуется проводить после 1 года работы. Данный осмотр должен состоять из визуального осмотра выключателя и рабочего механизма. Выполнив несколько операций, проверьте исправность работы механизма, особенно если выключатель используется нечасто.

При обычных условиях работы, инспектирование должно проводиться как указано в таблице:

Таблица 2 - План осмотра

Процедура 1: Проверка контактов

Контакты проверяются при ВКЛЮЧЕННОМ выключателе. Расстояние измеряется на системе соединений за механизмом (см. Рисунок 12). Измерение не требует специальных инструментов и может быть проведено, например, с использованием набора измерительных приборов. Расстояние E измеряется между нижней поверхностью части А и верхней поверхностью части B. Нет необходимости в каких-либо действиях, если Е больше 1мм.

Когда Е уменьшается до 1 мм, запланируйте смену прерывателя и свяжитесь с производителем или его представителем. Когда Е приблизительно 0.5 мм, как можно быстрее замените прерыватель.

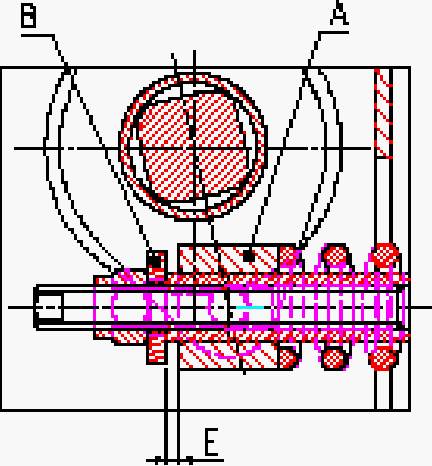

Рисунок 12: Контакты прерывателя

9.1.2 Высоковольтный тест - Вакуумные Прерыватели

X - Радиация от Вакуумных Прерывателей: Любой электрический зазор в вакууме при электрическом воздействии может породить Х - лучи. Что касается оборудования VOX, то тесты показали что излучение таких лучей при заявленном тестируемом напряжении меньше, чем разрешенное в Правилах Ионизирования Радиации 1985 (Закрытые Источники).

Отмечается, что разрешенный уровень предполагает длительное воздействие при тестируемом напряжении, применяемом на короткий промежуток времени в каждом случае. Вакуумный выключатель не излучает X - радиацию при рабочем напряжении.

Качество вакуумного прерывателя можно проверить на месте, применяя тестовое напряжение 56 кВ Пр.Т. или 78 кВ Пс.Т. от 2 до 3 секунд через открытые контакты каждой фазы последовательно, с заземленной другой стороной. Вакуумные прерыватели не пропускают ток при испытательном напряжении. Пропускание тока может быть связано с уменьшающейся изоляцией соединений. Если нет следов поломок, прерыватель находится в удовлетворительном состоянии.

Если произошла поломка, то выключатель нельзя использовать и об этом необходимо незамедлительно сообщить в отдел обслуживания клиентов.

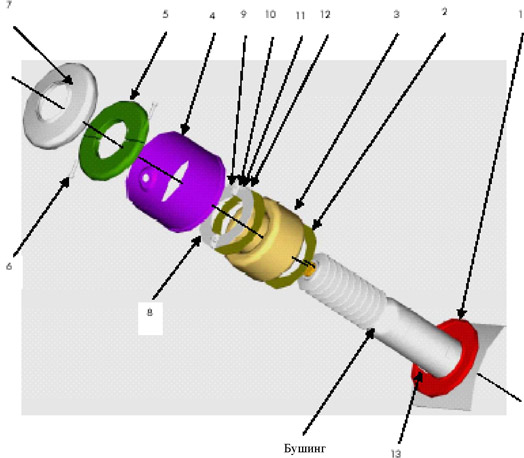

9.2 Замена ТТ

Ограничитель

Гайка М6 (2 шт.)

Шайба М6 (2 шт.)

Шайба граверная М6 (2 шт.)

Болт М6х20 (2 шт.)

Стойка

Амортизатор (2 шт.)

ТТ

Кожух

Половинные скобы

Болт М8х50 (2 шт.)

Верхняя прокладка

Клин (3 шт.)

Процедура замены Трансформатора Тока Последовательность снятия трансформатора тока

Выполните операции отключения и заземления VOX.

Отсоединить высоковольтные соединения.

Отсоединить вторичную обмотку ТТ в шкафе НН ( на клеммном блоке).

Демонтируйте стяжной хомут ТТ (кабельный стяжной хомут установлен на кожух (4) .

Уберите проводку вторичной обмотки ТТ из гибкой трубки

Уберите верхнюю прокладку (7), храните ровной.

Отвинтите 2 болта (6) двух половинных скоб (5), уберите 2 болта.

Уберите кожух (4) (Предупреждение: не повредите проводку вторичной обмотки ТТ при пронесении их через отверстие. Храните осторожно).

Демонтируйте и уберите 2 половинные скобы (8), поддерживающие ТТ. Храните их осторожно.

Снимите верхний амортизатор (2) и храните его ровным.

Снимите осторожно ТТ вдоль бушинга.

Некоторые ТТ могут весить больше чем 55.12 Фн. / 25 кг каждый, в данном случае используйте соответствующее оборудование для подъёма.

Последовательность повторной установки

Установите новые ТТ, будьте особенно осторожны соблюдая правильное расположение (направление тока, соответствующий бушинг) в соответствии со схемой защиты.

Установите верхний амортизатор (2).

Установите две половинные фиксирующие скобы. (8).

Установите кожух (4) и протяните осторожно провода через отверстие.

Закрутите два болта двух половинных скоб.

Положите верхнюю прокладку.

Пропустите все провода через гибкую трубку.

Прикрутите стяжной хомут.

Подсоедините вторичную обмотку ТТ в шкаф НН (на клеммный блок) (см. схему соединений).

Повторно соедините высоковольтное соединение.

Теперь можно протестировать оборудование перед подачей напряжения.

При установке ТТ, вы можете прикрепить слабый строп (или провод) к вторичной обмотке ТТ для обеспечения легкого вывода новой вторичной обмотки ТТ в шкаф НН.
